Produkttyp	Luft-Wasser-Wärmepumpe
Marke	Panasonic
Modell	WH-SDC16H9E8
Nennheizleistung	16 kW
Energieeffizienzklasse	A++ (Schätzung basierend auf ErP-Norm)
Kältemittel	R32
COP (Leistungszahl)	Etwa 4,5 bei 7°C Außentemperatur (gemäß EN 14825)
Schallpegel (Außeneinheit)	~50 dB(A) im Normalbetrieb
Abmessungen (B x H x T) – Außeneinheit	900 x 795 x 320 mm (Schätzung)
Gewicht – Außeneinheit	~45 kg (Schätzung)
Stromversorgung	230 V / 50 Hz / Einphasenwechselstrom
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung, Silent-Modus, Wochenprogramm, Not-Warmwasser-Zwang, Notheizungs-Zwang, Abtauzwang, Fernbedienungssperre
Kompatibilität Warmwasserspeicher	Ja, integrierter Notheizstab
2-Zonen-Verwaltung	Ja (Wochenprogramm pro Zone möglich)
Wartung und Reinigung	Regelmäßige Reinigung des Luftfilters, Überprüfung des Kreislaufdrucks, jährliche Wartung durch Fachmann empfohlen
Sicherheit	Frostschutz, Kindersicherung per PIN-Code, Not-Aus
Ersatzteile und Reparierbarkeit	Ersatzteile über Panasonic-Netzwerk verfügbar, Reparaturindex geschätzt 7,5/10
Allgemeine Informationen	Kostenlose Bedienungsanleitung als PDF verfügbar, 88 Seiten auf Deutsch

Häufig gestellte Fragen - WH-SDC16H9E8 PANASONIC

Wie setze ich das Passwort für die Fernbedienungssperre zurück?

Um das vergessene Passwort zurückzusetzen, schalten Sie das Gerät in den AUS-Modus, drücken Sie dann gleichzeitig die Tasten ↩ (Zurück), ← (Auswählen) und ▶ (Pfeil rechts) für 5 Sekunden. Auf dem Bildschirm erscheint 'Passwort initialisieren'. Wählen Sie Reset, um den Code auf 0000 zurückzusetzen.

Was tun, wenn der Fehler 'Not-Warmwasser-Zwang ist deaktiviert' angezeigt wird?

Dieser Fehler kann auftreten, wenn der Heizungszwang aktiviert ist. Deaktivieren Sie zuerst Heizungszwang über das Schnellmenü und aktivieren Sie dann bei Bedarf Not-Warmwasser-Zwang wieder. Stellen Sie sicher, dass der Anschluss des Warmwasserspeichers in den Einstellungen aktiviert ist.

Wie programmiere ich die Wärmepumpe für einen wöchentlichen Betrieb?

Gehen Sie zum Schnellmenü und wählen Sie das Symbol Wochenprog.. Drücken Sie ← zur Bestätigung. Sie können dann bis zu 6 Zeitfenster pro Tag programmieren, indem Sie Uhrzeit, Modus (Heizen/Kühlen) und Temperaturen für jede Zone einstellen. Verwenden Sie die Tasten ▲▼ zur Navigation und ◀▶ zur Änderung.

Ist der Silent-Modus verfügbar und wie aktiviere ich ihn?

Ja, der Silent-Modus ist im Schnellmenü verfügbar. Wählen Sie das Symbol Silent-Modus und drücken Sie ← zur Aktivierung. Sie können zwischen 3 Stufen wählen (Stufe 3 ist die leiseste). Der Modus startet etwa 1 Minute nach der Aktivierung.

Wie erzwinge ich die Notheizung (Elektroheizstab)?

Wählen Sie im Schnellmenü das Symbol Notheizungszwang und drücken Sie ←. Der Modus aktiviert sich nach etwa 1 Minute. Beachten Sie, dass er sich automatisch deaktiviert, wenn das System im Normalbetrieb läuft. Zum Abbrechen wählen Sie das Symbol erneut.

Wie ist das manuelle Abtauen der Außeneinheit durchzuführen?

Verwenden Sie das Schnellmenü und wählen Sie das Symbol Abtauzwang. Bestätigen Sie mit ←. Auf dem Bildschirm erscheint 'Anfrage akzeptiert'. Der Abtauvorgang erfolgt automatisch und kann einige Minuten dauern.

Wie setze ich die Fehlercodes nach einer Störung zurück?

Wählen Sie im Schnellmenü Fehlercodes zurücksetzen und bestätigen Sie mit ←. Stellen Sie sicher, dass alle Einheiten ausgeschaltet sind, bevor Sie fortfahren. Der Bildschirm zeigt 'Anfrage akzeptiert' an und die Fehlercodes werden gelöscht.

Kann ich die Wärmepumpe ohne Warmwasserspeicher nutzen?

Ja, aber einige Funktionen (wie Not-Warmwasser-Zwang) sind dann nicht verfügbar. Stellen Sie sicher, dass Sie den Anschluss des Warmwasserspeichers in den Systemeinstellungen deaktivieren. Das Schnellmenü wird dann ohne die Warmwasseroptionen angezeigt.

Was bedeutet das Symbol 'Verrieg. FB' und wie verwende ich es?

Die Fernbedienungssperre (FB) verhindert unbefugte Änderungen. Zur Aktivierung wählen Sie Verrieg. FB im Schnellmenü und bestätigen Sie. Zum Entsperren drücken Sie eine beliebige Taste und geben Sie dann den 4-stelligen PIN-Code ein (Standard 0000).

Wie reinige ich die Filter der Inneneinheit?

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz. Öffnen Sie die Vorderseite und entnehmen Sie die Filter vorsichtig. Waschen Sie sie mit lauwarmem Wasser und einem milden Reinigungsmittel, spülen Sie sie ab und lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Führen Sie diesen Vorgang alle 1 bis 3 Monate je nach Nutzung durch.

BEDIENUNGSANLEITUNG WH-SDC16H9E8 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

Hızlı Menü Kılavuzu

Hava-Su Isı Pompası

Snabbmenyguide

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste ☐.

② Wählen Sie mit Hilfe von das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not- Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

wählen

[←]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

- Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol „......“ = AUS

- Betriebssymbol „——“ = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

- „Manuelle Warmwasserbereitung“ ist ausgeschaltet.

- „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

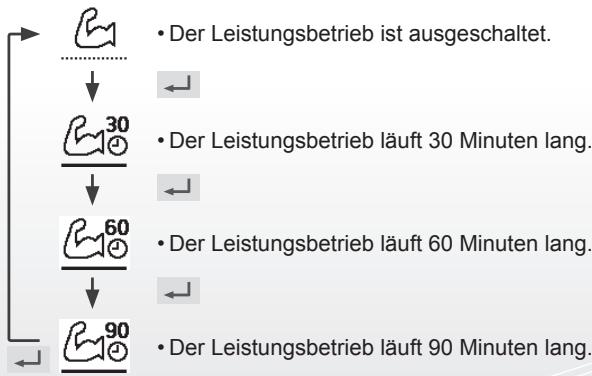

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

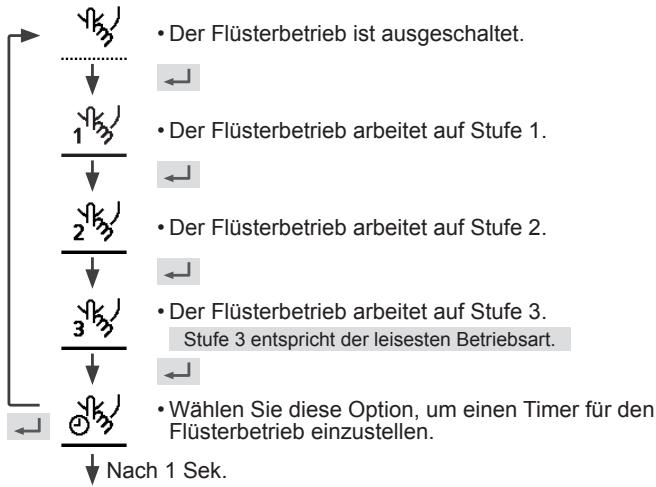

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)


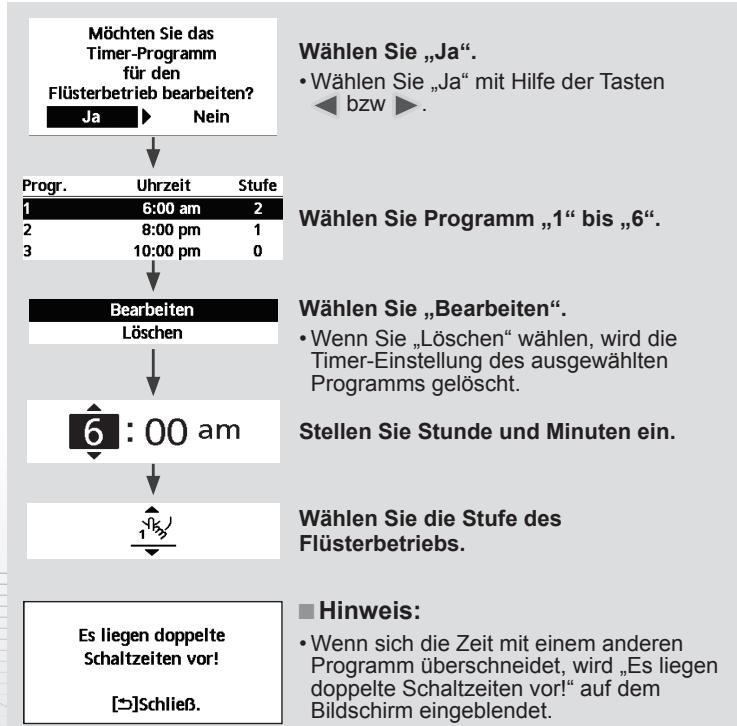


    style A fill:#000,stroke:#fff,color:#fff
    style B fill:#000,stroke:#fff,color:#fff
    style C fill:#000,stroke:#fff,color:#fff
    style D fill:#000,stroke:#fff,color:#fff
    style E fill:#000,stroke:#fff,color:#fff
    style F fill:#000,stroke:#fff,color:#fff
    style G fill:#000,stroke:#fff,color:#fff
    style H fill:#000,stroke:#fff,color:#fff

    note right of A
        Wählen Sie „Ja“.
        • Wählen Sie „Ja“ mit Hilfe der Tasten bzw ▶.
    end

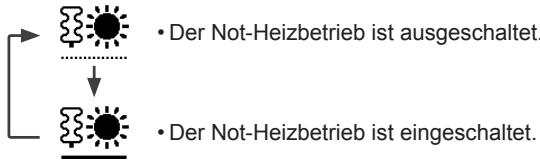

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

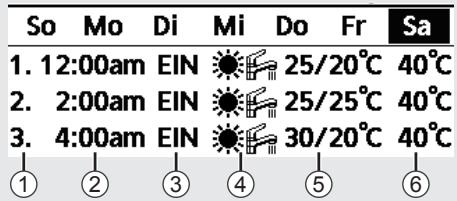

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ▲ bzw. ▼.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.
- Verwenden Sie zum Auswählen die Tasten ▲ bzw. ▼.
⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.

Zone1	☀️	Zone2	☀️	☀️
EIN	25 °C	EIN	25 °C	45 °C

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[→]Schließ.

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ⇧, ⇧ und ► kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
