Soort product	Lucht-water warmtepomp
Merk	Panasonic
Model	WH-SDC16H9E8
Nominaal verwarmingsvermogen	16 kW
Energielabel	A++ (schatting op basis van ErP-norm)
Koelmiddel	R32
COP (Prestatiecoëfficiënt)	Ongeveer 4,5 bij 7°C buiten (volgens EN 14825)
Geluidsniveau (buitenunit)	~50 dB(A) in normale modus
Afmetingen (B x H x D) – buitenunit	900 x 795 x 320 mm (schatting)
Gewicht – buitenunit	~45 kg (schatting)
Elektrische voeding	230 V / 50 Hz / eenfasig
Belangrijkste functies	Verwarming, koeling, productie warm tapwater, stille modus, weekprogrammering, geforceerd SWW-weerstand, geforceerd back-up verwarming, geforceerd ontdooien, afstandsbediening vergrendelen
Compatibiliteit SWW-bol	Ja, ingebouwde back-up weerstand
2-zone beheer	Ja (weekprogrammering mogelijk per zone)
Onderhoud en reiniging	Regelmatige reiniging van luchtfilter, controleren van circuitdruk, jaarlijks onderhoud door vakman aanbevolen
Veiligheid	Vorstbeveiliging, kinderslot via pincode, noodstop
Reserveonderdelen en repareerbaarheid	Onderdelen beschikbaar via Panasonic netwerk, repareerbaarheidsscore geschat op 7,5/10
Algemene informatie	Gratis gebruikershandleiding beschikbaar in PDF-formaat, 88 pagina's in het Frans

Veelgestelde vragen - WH-SDC16H9E8 PANASONIC

Hoe reset ik het wachtwoord van de afstandsbedieningsvergrendeling?

Om het vergeten wachtwoord te resetten, zet het apparaat in UIT-modus, druk dan tegelijkertijd op de toetsen ↩ (terug), ← (selecteren) en ▶ (pijl rechts) gedurende 5 seconden. Het scherm toont 'Wachtwoord initialiseren'. Selecteer Reset om de code terug te zetten naar 0000.

Wat te doen als de fout 'Geforceerd SWW back-up is uitgeschakeld' verschijnt?

Deze fout kan optreden wanneer het geforceerd verwarmen is ingeschakeld. Schakel eerst Verwarming forceren uit via het snelle menu, schakel vervolgens Geforceerd SWW back-up opnieuw in indien nodig. Zorg er ook voor dat de aansluiting van de SWW-bol is ingeschakeld in de instellingen.

Hoe programmeer ik de warmtepomp voor wekelijkse werking?

Ga naar het snelle menu en selecteer het pictogram Weekprog. Druk op ← om te bevestigen. U kunt vervolgens tot 6 tijdsblokken per dag programmeren, door de tijd, modus (verwarming/koeling) en temperaturen voor elke zone in te stellen. Gebruik de toetsen ▲▼ om te navigeren en ◀▶ om te wijzigen.

Is de stille modus beschikbaar en hoe activeer ik deze?

Ja, de stille modus is beschikbaar in het snelle menu. Selecteer het pictogram Stille modus en druk op ← om te activeren. U kunt kiezen uit 3 stiltesniveaus (niveau 3 is het stilste). De modus start ongeveer 1 minuut na activering.

Hoe forceer ik de back-up verwarming (elektrische weerstand)?

In het snelle menu selecteert u het pictogram Back-up verwarming forceren en drukt u op ←. De modus wordt na ongeveer 1 minuut geactiveerd. Merk op dat deze automatisch uitschakelt als het systeem in normale werking is. Om te annuleren, selecteert u het pictogram opnieuw.

Wat is de procedure om handmatig te ontdooien van de buitenunit?

Gebruik het snelle menu en selecteer het pictogram Ontdooien forceren. Bevestig met ←. Het scherm toont 'Verzoek geaccepteerd'. Het ontdooien gebeurt automatisch en kan enkele minuten duren.

Hoe initialiseer ik foutcodes na een storing?

Kies in het snelle menu Initialisatie foutcodes en bevestig met ←. Zorg ervoor dat alle units zijn uitgeschakeld voordat u verder gaat. Het scherm toont 'Verzoek geaccepteerd' en de foutcodes worden gewist.

Kan ik de warmtepomp gebruiken zonder SWW-bol?

Ja, maar sommige functies (zoals Geforceerd SWW back-up) zullen niet beschikbaar zijn. Zorg ervoor dat u de bolverbinding in de systeeminstellingen uitschakelt. Het snelle menu wordt dan weergegeven zonder de SWW-gerelateerde opties.

Wat betekent het pictogram 'R/C vergrendeling' en hoe gebruik ik het?

De afstandsbedieningsvergrendeling (R/C) voorkomt ongeautoriseerde wijzigingen. Om te activeren, selecteer R/C vergrendeling in het snelle menu en bevestig. Om te ontgrendelen, druk op een willekeurige toets en voer de 4-cijferige pincode in (standaard 0000).

Hoe reinig ik de filters van de binnenunit?

Schakel het apparaat uit en koppel de stroomtoevoer los. Open het voorpaneel en verwijder voorzichtig de filters. Was ze met lauw water en een mild schoonmaakmiddel, spoel ze af en droog ze volledig voordat u ze terugplaatst. Voer deze handeling elke 1 tot 3 maanden uit, afhankelijk van het gebruik.

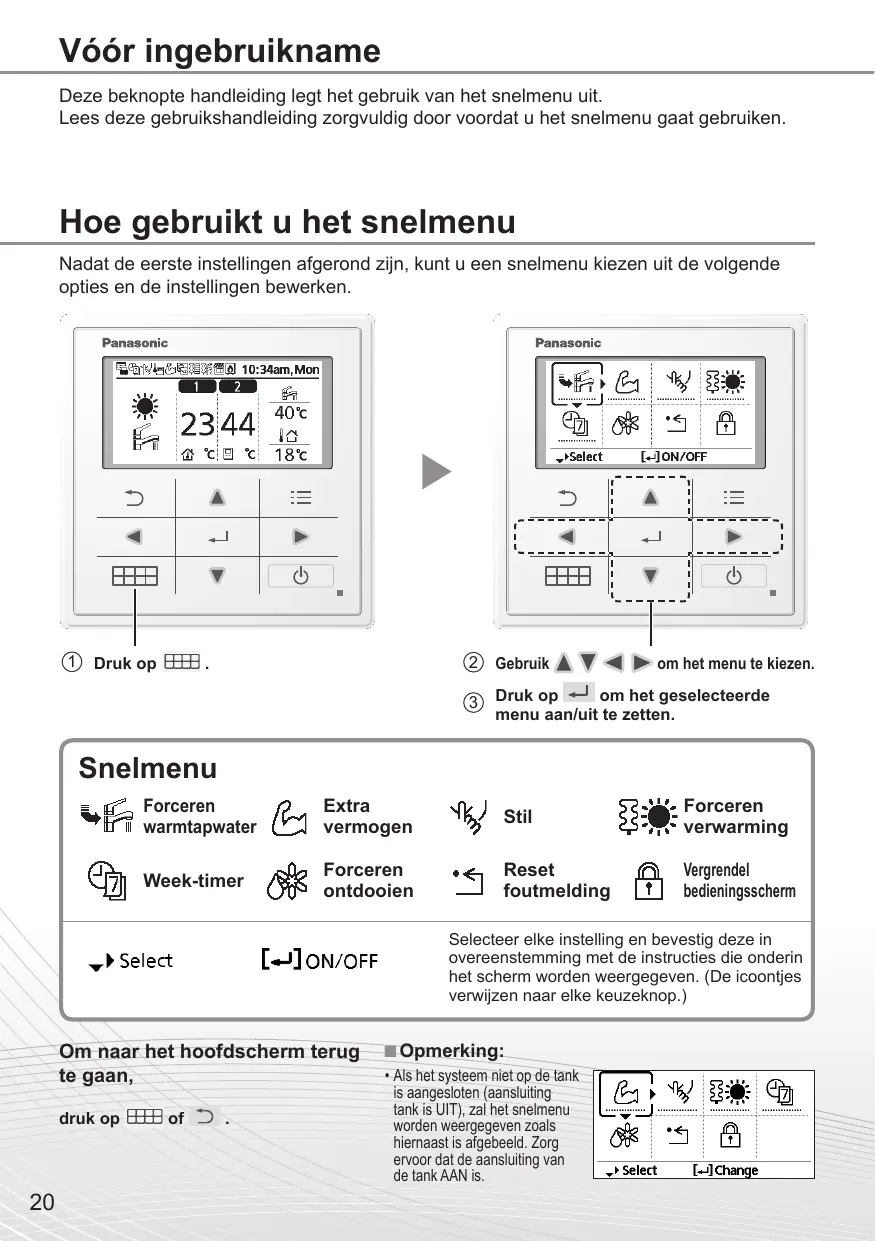

GEBRUIKSAANWIJZING WH-SDC16H9E8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

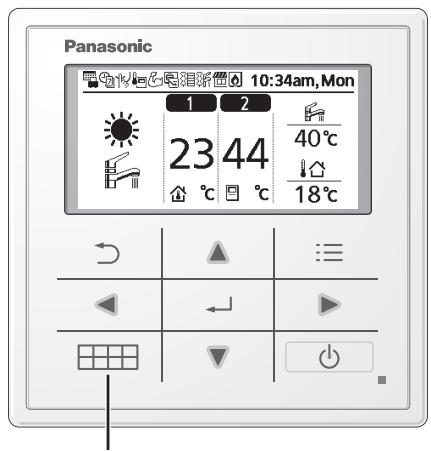

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen afgerond zijn, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

② Gebruik ▲ ▼ ◀ ▶ om het menu te kiezen.
③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Snelmenu

Forceren warmtapwater

Extra vermogen

Stil

Forceren verwarming

Week-timer

Forceren ontdooien

Reset foutmelding

Vergrendel bedieningsscherm
▶ Select
[←]ON/OFF

Selecteer elke instelling en bevestig deze in overeenstemming met de instructies die onderin het scherm worden weergegeven. (De icoontjes verwijzen naar elke keuzeknop.)

Om naar het hoofdscherm terug te gaan,

druk op □□□ of ↻ .

Opmerking:

- Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

- Functie-icoontje aangegeven met "......" = UIT

- Functie-icoontje aangegeven met "——" = AAN

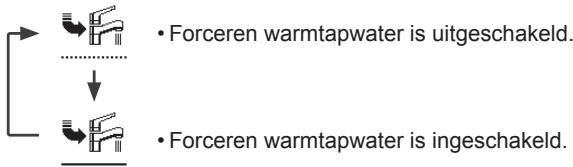

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ←, om uw keuze te bevestigen.

- Forceren warmtapwater is uitgeschakeld.

- Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

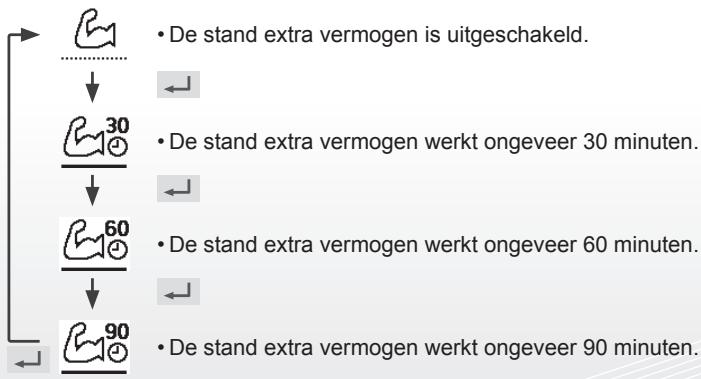

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ←, om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

Opmerking:

- Extra vermogen is niet beschikbaar als de werking UITgeschakeld is.

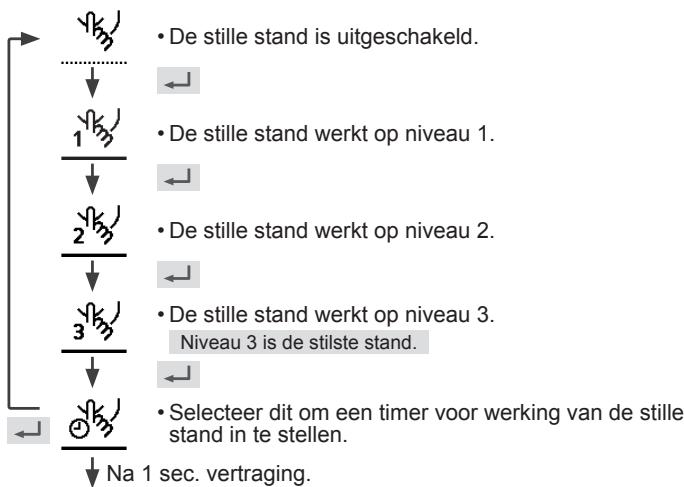

Selecteer dit icoontje voor een stille werking.

Druk op ←, om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)


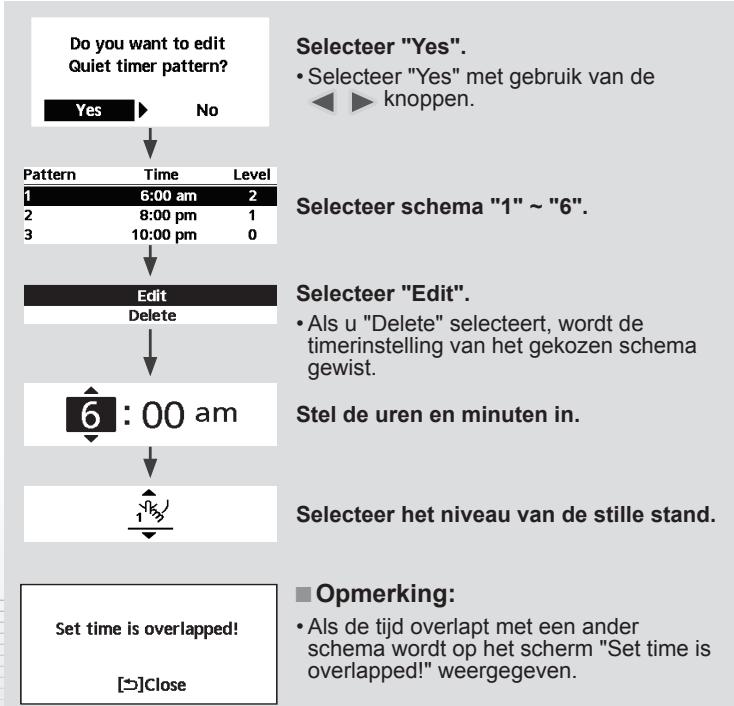


Selecteer om de verwarming geforceerd aan te zetten.

Druk op ←, om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat ← is ingedrukt.)

- Forceren verwarming is uitgeschakeld.

- Forceren verwarming is ingeschakeld.

Opmerking:

- Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" wordt dan op het scherm weergegeven.

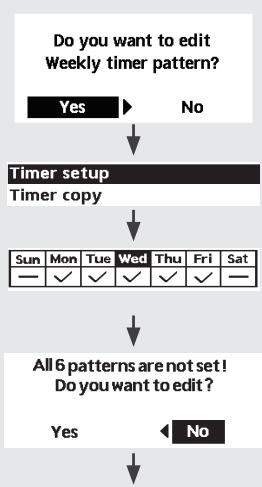

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ←, om uw keuze te bevestigen.

- Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer copy: Selecteer om een timerinstelling te kopieren.

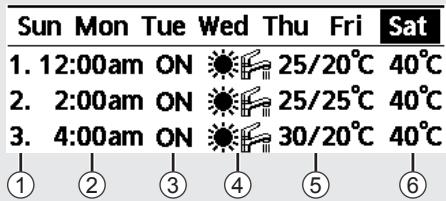

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de knoppen.

Als niet alle 6 schema's ingesteld zijn, wordt dit scherm weergegeven.

① Selecteer schema "1" \~ "6".
② Stel de uren en minuten van de timer in.
③ Selecteer AAN/UIT van de timer.
④ Selecteer de gewenste stand.

- Selecteer de stand met gebruik van de ▲▼ knoppen.

⑤ Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Selecteer om bevroren leidingen te ontdooien.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Request accepted!

[→] Close

- Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Druk op ←, om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het hoofdscherm wordt vergrendeld.)

- Als "No" wordt geselecteerd, zal het scherm terugkeren naar het hoofdscherm.

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd ↩, ← en ▶ 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

(Het scherm gaat na 3 seconden uit.)
