Producttype	Lucht-water warmtepomp
Merk	Panasonic
Model	WH-SDC09H3E8
Verwarmingscapaciteit	9 kW
Koelcapaciteit	9 kW
Voeding	230 V / 50 Hz (enkel fase)
Afmetingen (L × B × H)	800 × 600 × 300 mm
Netto gewicht	40 kg
Koelmiddel	R32
Buitentemperatuur bereik (verwarming)	-20 °C tot 35 °C
Buitentemperatuur bereik (koeling)	-10 °C tot 46 °C
Maximale wateruitlaattemperatuur	65 °C
Energielabel (verwarming)	A++
Belangrijkste functies	Verwarming, koeling, productie van sanitair warm water (SWW), 2-zone regeling
Stille modus	Ja, instelbaar op 6 niveaus
Wekelijkse programmering	Ja, tot 6 programma's per dag
Nood SWW forceren	Ja, via elektrische weerstand
Noodverwarming forceren	Ja, via elektrische weerstand
Turbo verwarming/koeling	Ja
Gedwongen ontdooien	Ja
Afstandsbediening vergrendelen	Ja, via pincode
Display	LCD-scherm met bekabelde afstandsbediening
Onderhoud	Regelmatig reinigen van filters en jaarlijkse controle door een professional
Veiligheid	Vorstbeveiliging, lekdetectie, overdrukbeveiliging, automatische uitschakeling bij fout
Repareerbaarheid	Reserveonderdelen beschikbaar via erkend Panasonic netwerk

Veelgestelde vragen - WH-SDC09H3E8 PANASONIC

Hoe krijg ik toegang tot het snelle menu van de warmtepomp?

Druk op de speciale knop, gebruik dan de ▲▼ toetsen om het gewenste menu te selecteren. Bevestig met de ▼ toets. Druk op de juiste toets om terug te keren naar het hoofdscherm.

Hoe activeer ik de modus Nood SWW forceren?

Selecteer in het snelle menu het pictogram 'Nood SWW forceren' en druk op ▼ om te bevestigen. Deze functie activeert de elektrische weerstand van de boiler. Het wordt uitgeschakeld als de noodverwarming actief is.

Wat doet de modus Turbo verwarming?

De turbomodus zorgt ervoor dat de ingestelde temperatuur sneller wordt bereikt bij verwarming of koeling. Selecteer het bijbehorende pictogram in het snelle menu en bevestig. De modus wordt ongeveer 1 minuut na bevestiging geactiveerd.

Hoe stel ik de stille modus in?

Selecteer in het snelle menu 'Stille modus'. Bevestig en kies vervolgens het stilte niveau (1 tot 6) met de toetsen. Het systeem werkt dan stiller, met een lichte vermindering van vermogen.

Hoe programmeer ik de verwarming met de weekprogrammering?

Selecteer in het snelle menu 'Weekprog.' en bevestig. Kies 'Klokprogrammering' om te wijzigen. Selecteer de dag, het programma (1 tot 6), stel de tijd, de modus (AAN/UIT), de temperatuur in en bevestig. U kunt ook een bestaand programma kopiëren via 'Klok kopiëren'.

Waarom zou ik de noodverwarming forceren?

Deze optie forceert het inschakelen van de elektrische noodweerstand voor verwarming. Het is handig bij een storing of zeer lage buitentemperatuur. Het wordt automatisch uitgeschakeld wanneer het systeem terugkeert naar de normale bedrijfsmodus.

Hoe ontdooi ik handmatig bevroren leidingen?

Selecteer in het snelle menu 'Ontdooien forceren' en bevestig. Het verzoek wordt geaccepteerd en het systeem start een ontdooicyclus. Zorg ervoor dat de installatie is uitgeschakeld voordat u deze functie activeert.

Hoe reset ik een foutcode?

Selecteer in het snelle menu 'Foutcodes initialiseren' en bevestig. Het systeem herstelt de vorige instellingen. Het wordt aanbevolen om alle units uit te schakelen voordat u deze handeling uitvoert.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelle menu 'Afst.bed. vergrendelen' en bevestig. Kies 'Ja' om te vergrendelen. Om te ontgrendelen, druk op een willekeurige toets en voer vervolgens 4 willekeurige cijfers (pincode) in om te ontgrendelen. Als de code vergeten is, druk dan onder het UIT-scherm op de toetsen , en gedurende 5 seconden om de code terug te zetten naar 0000.

Wat te doen als het snelle menu 'Gallon aansluiting is uitgeschakeld' weergeeft?

Het snelle menuscherm kan ruimte tekort komen als de boiler niet is aangesloten. Zorg ervoor dat de optie 'Gallon aansluiting' is ingeschakeld in de systeeminstellingen. Anders kunnen sommige functies met betrekking tot SWW niet beschikbaar zijn.

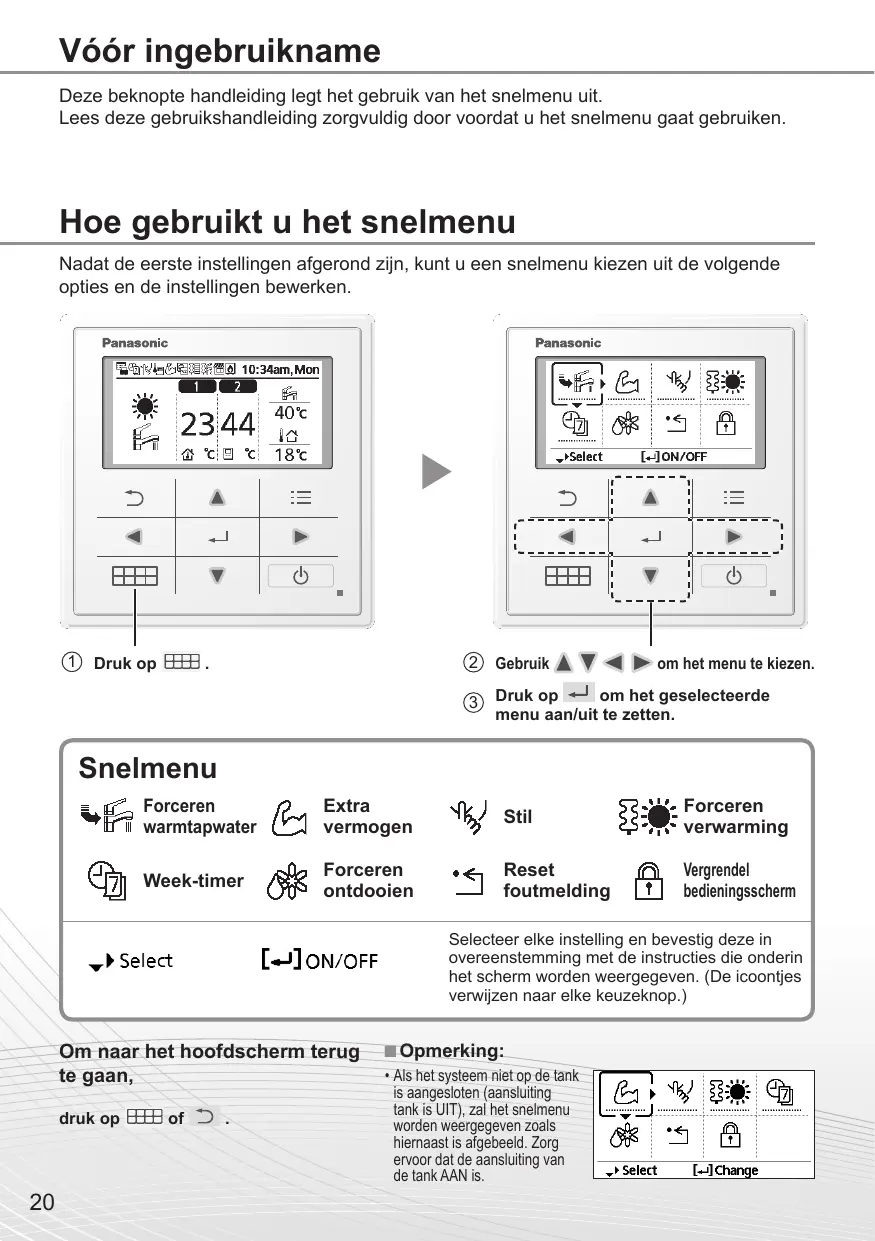

GEBRUIKSAANWIJZING WH-SDC09H3E8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

Deze beknopte handleiding legt het gebruik van het snelmenu uiit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

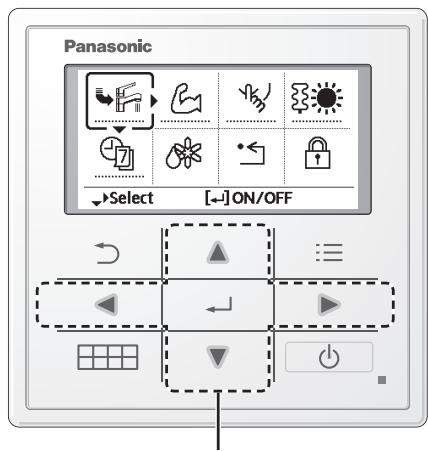

Hoe gezebruikt u het snelmenu

Nadat de eerste instellingen afgerond zich,kest u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op om het geseleeteernde menu aan/uit tezetten.

Om maar het hoofdschem terug te gaan,

druk op of

Opmerking:

• Als het systemeertiet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

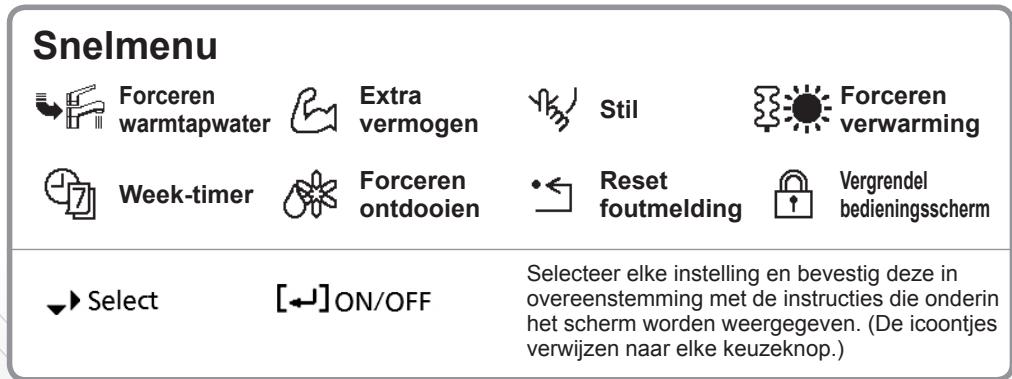

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met ".................." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmthapwater is nicht beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmthapwater uitgeschakeld is, zullen werkking en stand teruggaan maar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werkking van het verwarmings-/koelingsssystem krachtiger te make.

Druk op , om uw keuze te bevestigen.

(De krachtige werkung start ongeveer 1 minuut nadat is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkst ongeveer 30 minuten.

• De stand extra vermogen werkst ongeveer 60 minuten.

• De stand extra vermogen werkst ongeveer 90 minutes.

Opmerking:

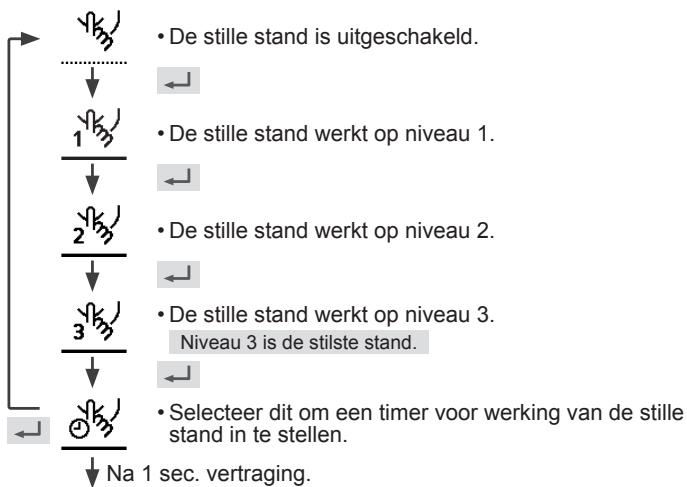

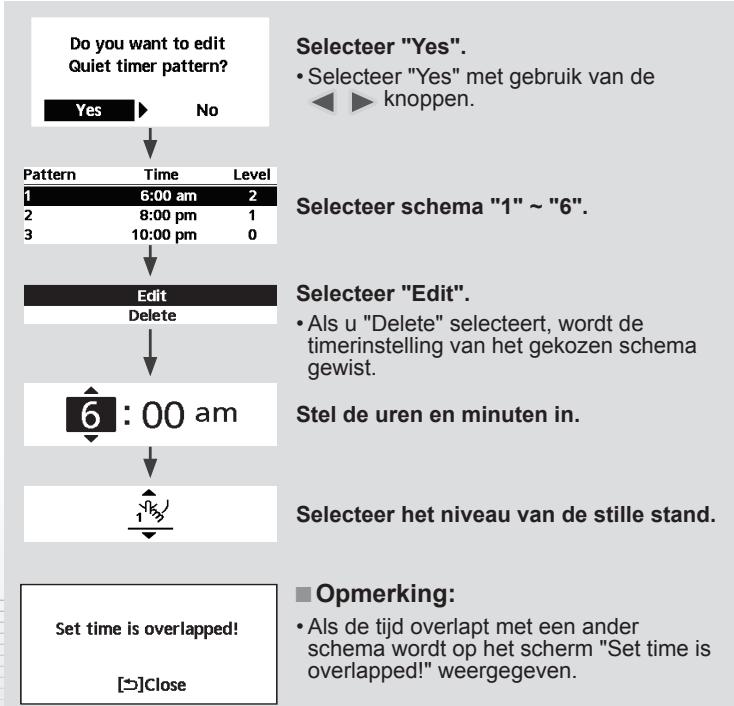

Selecteer dit icoontje voor een stille werking.

Druk op , om uw keuze te bevestigen.

(De stille werkung start ongeveer 1 minuut nadat is ingedrukt.)

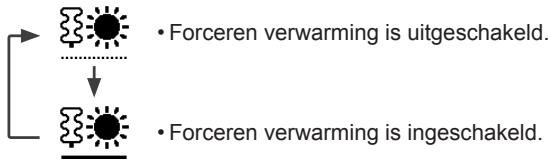

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is nicht beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf!" worden dan op het scherm weergegeven.

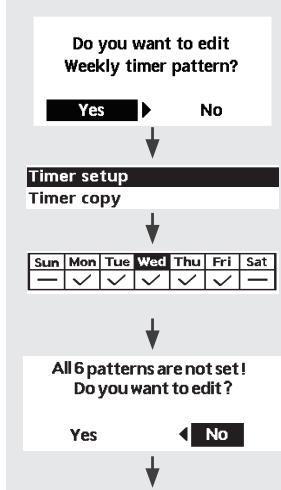

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selekteert, zar het scherm terugkeren maar het hoofdschem.

• Timer setup: Selecteer instelling timer om de week-timer te bewerken.

• Timer copy: Selecteer om een timerinstelling te kopiernen.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wil bewerken met gebruik van de ▲▼ knappen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is nicht beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan要去 udezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ] Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarkee het hele systemeruggezet worden daar de vorige instellenen.

Vergrendel bedieningsschemm

Selecteer om de afstandsbediening te vergrendelen.

Druk op , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbedietening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, worden het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Selecteer"Reset".

(Het scherm gaat na 3 seconden uit.)
