Type de produit	Pompe à chaleur air-eau
Marque	Panasonic
Modèle	WH-SDC09H3E8
Capacité de chauffage	9 kW
Capacité de refroidissement	9 kW
Alimentation électrique	230 V / 50 Hz (monophasé)
Dimensions (L × H × P)	800 × 600 × 300 mm
Poids net	40 kg
Réfrigérant	R32
Plage de température extérieure (chauffage)	-20 °C à 35 °C
Plage de température extérieure (refroidissement)	-10 °C à 46 °C
Température de départ d'eau max	65 °C
Classe énergétique (chauffage)	A++
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS), régulation 2 zones
Mode silencieux	Oui, réglable sur 6 niveaux
Programmation hebdomadaire	Oui, jusqu'à 6 programmes par jour
Forçage ECS secours	Oui, par résistance électrique
Forçage chauffage secours	Oui, par résistance électrique
Turbo chauffage/refroidissement	Oui
Dégivrage forcé	Oui
Verrouillage télécommande	Oui, par code pin
Affichage	Écran LCD avec télécommande filaire
Entretien	Nettoyage régulier des filtres et vérification annuelle par un professionnel
Sécurité	Protection antigel, détection de fuite, sécurité surpression, arrêt automatique sur défaut
Réparabilité	Pièces détachées disponibles via réseau agréé Panasonic

FOIRE AUX QUESTIONS - WH-SDC09H3E8 PANASONIC

Comment accéder au menu rapide de la pompe à chaleur ?

Appuyez sur la touche dédiée, puis utilisez les touches ▲▼ pour sélectionner le menu souhaité. Confirmez avec la touche ▼. Pour revenir à l'écran principal, appuyez sur la touche appropriée.

Comment activer le mode Forcer l'ECS de secours ?

Dans le menu rapide, sélectionnez l'icône 'Forcer l'ECS de secours' et appuyez sur ▼ pour confirmer. Cette fonction active la résistance électrique du ballon d'eau chaude. Elle est désactivée si le forçage chauffage est actif.

Que fait le mode Chauffage Turbo ?

Le mode Turbo permet d'atteindre plus rapidement la température de consigne en chauffage ou refroidissement. Sélectionnez l'icône correspondante dans le menu rapide et confirmez. Le mode s'active environ 1 minute après confirmation.

Comment régler le mode silencieux ?

Dans le menu rapide, sélectionnez 'Mode silencieux'. Confirmez, puis choisissez le niveau de silence (1 à 6) à l'aide des touches. Le système fonctionne alors de manière plus discrète, avec une légère réduction de puissance.

Comment programmer le chauffage avec le Prog. hebdo ?

Dans le menu rapide, sélectionnez 'Prog. hebdo' puis confirmez. Choisissez 'Programmation horloge' pour modifier. Sélectionnez le jour, le programme (1 à 6), réglez l'heure, le mode (ON/OFF), la température et validez. Vous pouvez aussi copier un programme existant via 'Copie horloge'.

Pourquoi utiliser le forçage de chauffage de secours ?

Cette option force la mise en marche de la résistance électrique de secours pour le chauffage. Elle est utile en cas de panne ou de température extérieure très basse. Elle se désactive automatiquement lorsque le système repasse en mode marche normal.

Comment dégivrer manuellement les tuyaux gelés ?

Dans le menu rapide, sélectionnez 'Forcer le dégivrage' et confirmez. La demande est acceptée et le système lance un cycle de dégivrage. Assurez-vous que l'installation est à l'arrêt avant d'activer cette fonction.

Comment réinitialiser un code erreur ?

Dans le menu rapide, sélectionnez 'Initialisation codes erreurs' et confirmez. Le système restaure les réglages précédents. Il est recommandé de couper toutes les unités avant d'effectuer cette opération.

Comment verrouiller la télécommande ?

Dans le menu rapide, sélectionnez 'Verrou R/C' et confirmez. Choisissez 'Oui' pour verrouiller. Pour déverrouiller, appuyez sur n'importe quelle touche, puis entrez 4 chiffres quelconques (code pin) pour débloquer. Si le code est oublié, sous l'écran ARRÊT, appuyez sur les touches , et pendant 5 secondes pour réinitialiser le code à 0000.

Que faire si le menu rapide affiche 'Branchement gallon est désactivé' ?

L'écran du menu rapide peut manquer de place si le ballon d'eau chaude n'est pas connecté. Assurez-vous que l'option 'Branchement gallon' est activée dans les réglages système. Sinon, certaines fonctions liées à l'ECS peuvent être indisponibles.

MODE D'EMPLOI WH-SDC09H3E8 PANASONIC

Pompe à chaleur air-eau

Avaykaotikn λειουργia DHW

Ce guide rapide déscrit comment utiliser le menu rapide.

Veuillez dire attentivement le mode d'emploi avant d'utiliser le menu rapide.

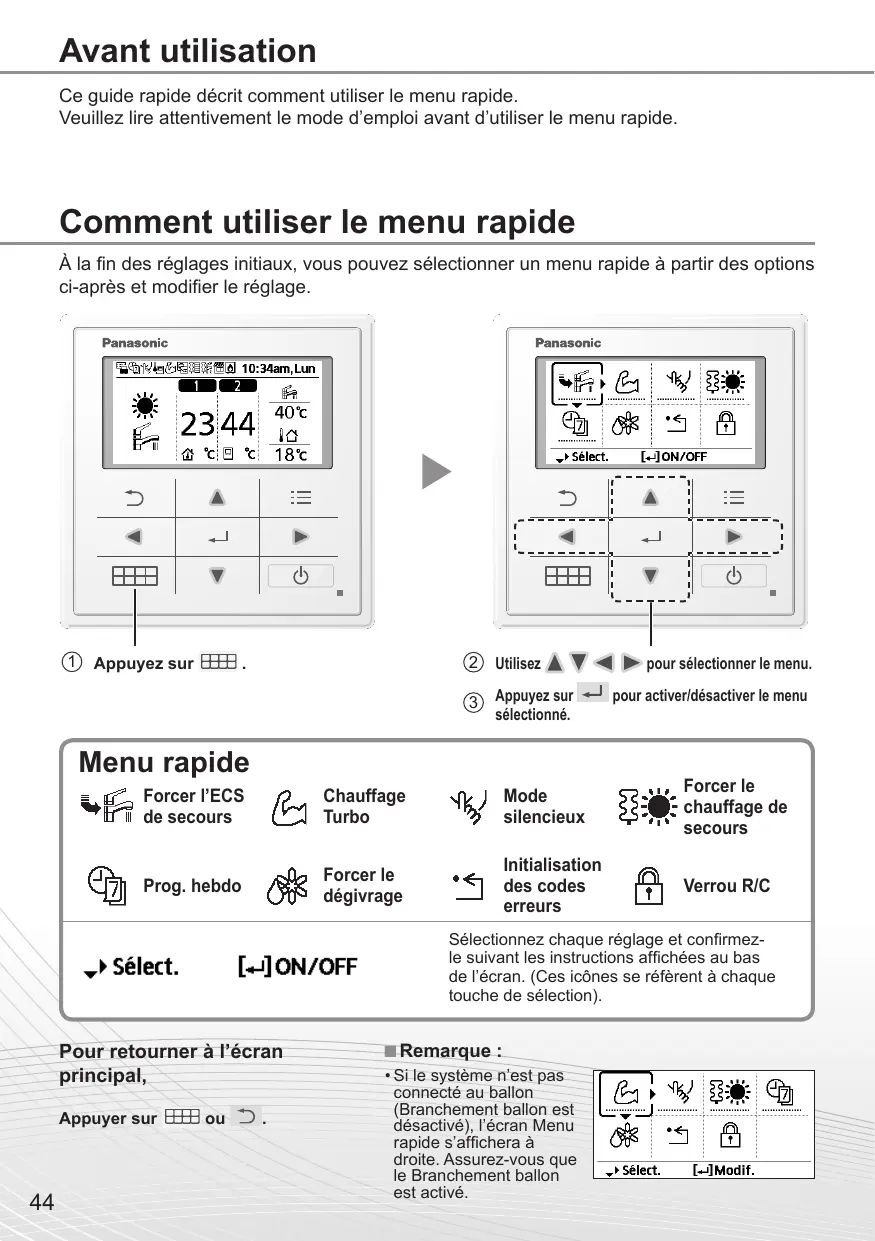

Comment utiliser le menu rapide

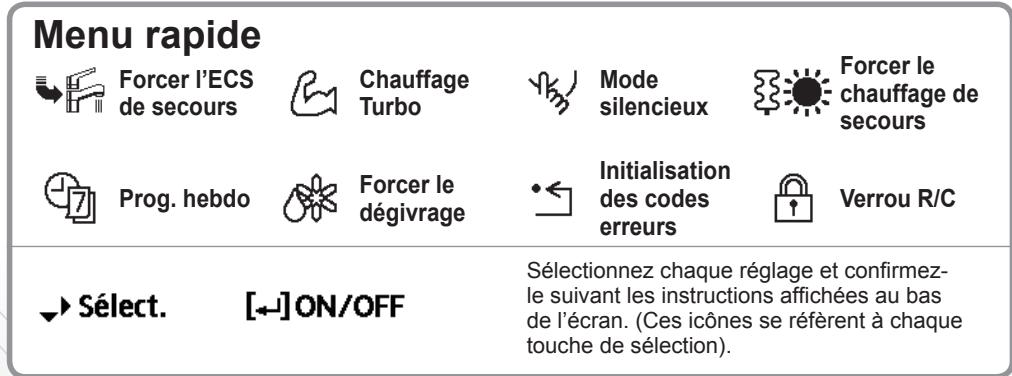

À la fin des réglages initiaux, vous pouvez selectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

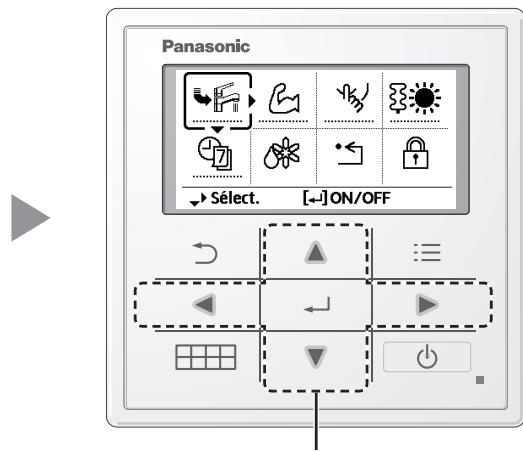

② Utilisez △▼ ▲ ▷ pour sélectionner le menu.
③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour returner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désacté), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icone de fonctionnement

Example:

• Indication de l'icone de fonctionnement « ............ » = ARRÉT

• Indication de l'icone de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Selectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactifé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désacté, le fonctionnement et le mode doivent revenir au précédent état méorisé.

Chauffage Turbo

Selectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre pres de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

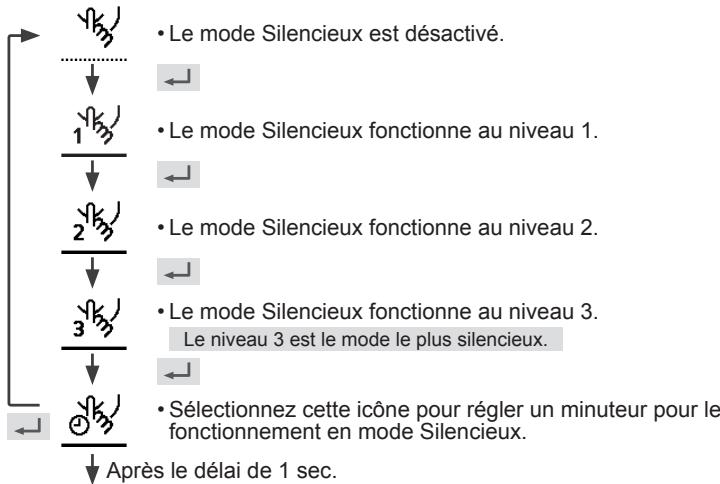

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre pres de 1 minute après que « ait été activé).

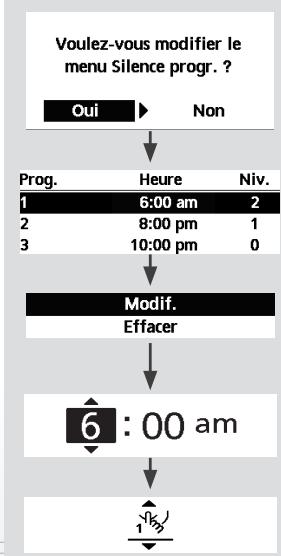

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Selectionne le programme « 1 » ~ « 6 »

Selectionner « Modif. »

• Si vous sélectionnez « Effacer», le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Forcer lechauffagede secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait eté activé).

• Forcer chauffage de secours est désacté.

• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Déactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Selectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage returnera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

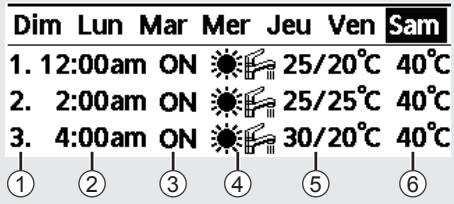

[Exemple d'une programmation horloge]

Selectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnéz le programme « 1 » ~ « 6 »
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÉT de l'horloge.
④ Sélectionnez le mode de fonctionnement.

A/AB/ 源/源/后/后/

• Sélectionné le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T'consigne
Zone1		Zone2
ON	25°C	ON	25°C

⑥ Réglez la température du gallon.

Remarque :

• l'Horloge est désacté lorsque Forcer chauffage de secours ou Contactété / hiver est activé.
  · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez repeter la même procédure avec la Zone 2.

Forcer le dégivrage

Selectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouille).

• Si « Non » est sélectionné, l'affichage returnera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe qu'elle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4quelconques chiffres du numero (si ce numero est correct, I'ecran se déverrouillera).

Pour réinitialiser le mot de passer oublie (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 seconds.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1.code initialisé à 0000
2. Telecommande débloquée

(L'écran s'eteindra au bout de 3 secondes.)
