WH-SXC16H9E8 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur air-eau
Marque	Panasonic
Modèle	WH-SXC16H9E8
Capacité de chauffage (estimée)	16 kW
Capacité de refroidissement (estimée)	16 kW
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Menu rapide	Forcer l'ECS de secours, Chauffage Turbo, Mode silencieux, Forcer le chauffage de secours, Prog. hebdo, Forcer le dégivrage, Initialisation des codes erreurs, Verrou R/C
Mode silencieux	3 niveaux de silence avec programmation horaire
Programmation hebdomadaire	Jusqu'à 6 programmes par jour, réglage des heures et températures pour chauffage et ECS
Forçage résistance de secours ECS	Activable/Désactivable via menu rapide
Forçage chauffage de secours	Active la résistance électrique de secours, désactivé en fonctionnement normal
Dégivrage forcé	Permet de dégivrer les tuyaux gelés sur demande
Gestion des erreurs	Restauration des réglages précédents via initialisation des codes erreurs
Verrouillage télécommande	Avec code PIN réinitialisable
Affichage	Écran LCD avec touches de navigation

FOIRE AUX QUESTIONS - WH-SXC16H9E8 PANASONIC

Comment forcer la résistance de secours du ballon ECS ?

Allez dans le menu rapide, sélectionnez 'Forcer l'ECS de secours' et appuyez sur ← pour activer. Attention : ce mode est désactivé si 'Forcer le chauffage' est actif.

Comment activer le mode Turbo pour chauffer plus rapidement ?

Sélectionnez 'Chauffage Turbo' dans le menu rapide, puis appuyez sur ←. Le mode Turbo démarre environ 1 minute après l'activation.

Comment régler le mode silencieux ?

Sélectionnez 'Mode silencieux' dans le menu rapide, choisissez le niveau (1 à 3, 3 étant le plus silencieux) avec ▲▼ et appuyez sur ←. Vous pouvez aussi programmer une minuterie silence en appuyant à nouveau sur ← après la sélection du niveau.

Comment forcer le chauffage de secours (résistance électrique) ?

Sélectionnez 'Forcer le chauffage de secours' dans le menu rapide. Notez : cette option est désactivée si le système est en marche ('Désactivé en raison du fonctionnement Marche').

Comment programmer une semaine de chauffage ?

Dans le menu rapide, sélectionnez 'Prog. hebdo'. Vous pouvez paramétrer jusqu'à 6 programmes par jour (heure, température, mode). Utilisez ▲▼ pour choisir le jour et ◀▶ pour naviguer entre les programmes.

Comment lancer un dégivrage forcé des tuyaux ?

Sélectionnez 'Forcer le dégivrage' dans le menu rapide. L'écran affiche 'Demande acceptée' une fois lancé.

Comment réinitialiser les codes d'erreur ?

Sélectionnez 'Initialisation des codes erreurs' dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées avant de confirmer.

Comment verrouiller la télécommande ?

Sélectionnez 'Verrou R/C' dans le menu rapide, puis confirmez 'Oui'. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez un code de 4 chiffres (par défaut 0000).

Comment naviguer dans le menu rapide ?

Depuis l'écran principal, appuyez sur la touche Menu ( ou ↻). Utilisez ▲▼ pour sélectionner une option et ← pour entrer ou activer/désactiver.

Que faire si j'ai oublié le code de verrouillage de la télécommande ?

Sous l'écran ARRÊT, appuyez simultanément sur ↩, ← et ▶ pendant 5 secondes. Sélectionnez 'Reset' pour réinitialiser le mot de passe à 0000.

MODE D'EMPLOI WH-SXC16H9E8 PANASONIC

Pompe à chaleur air-eau

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

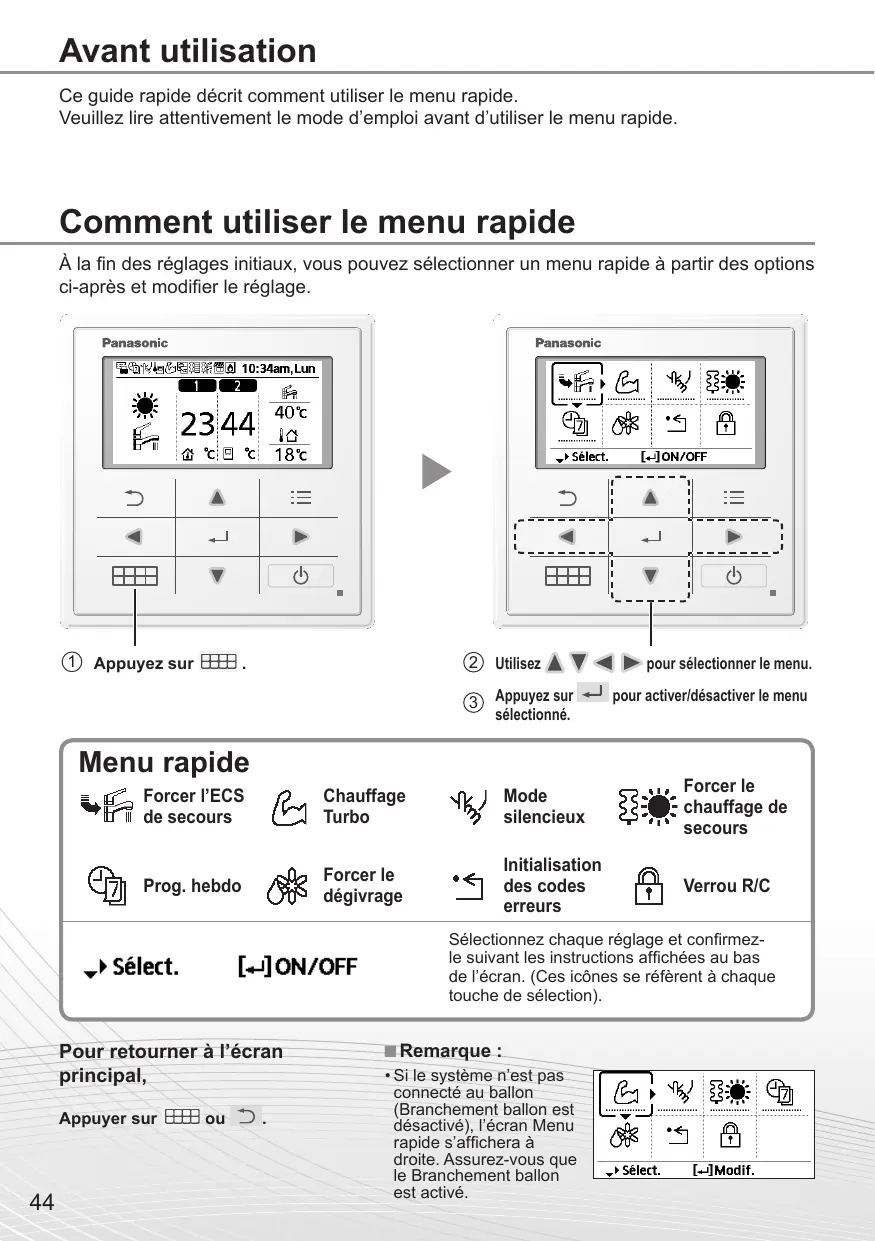

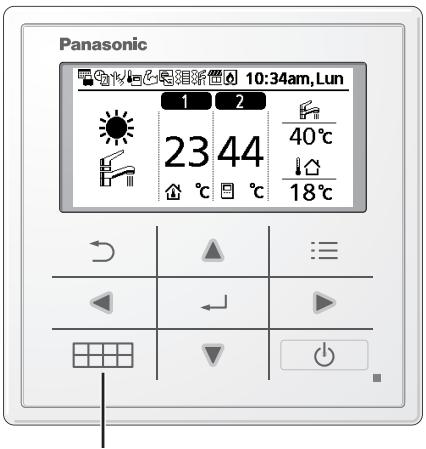

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).

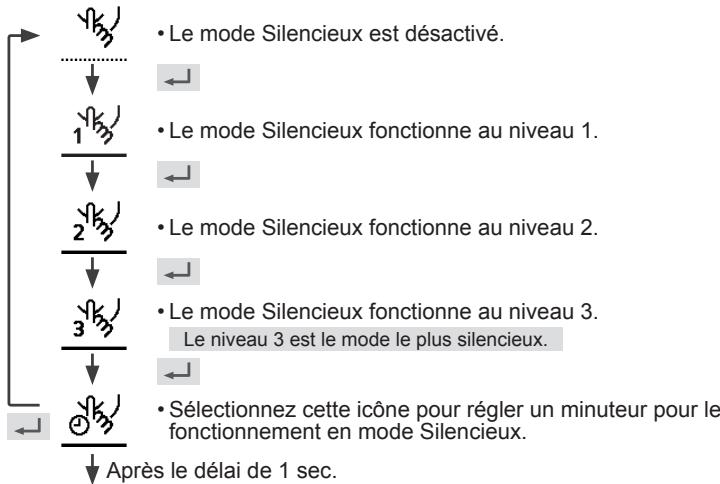

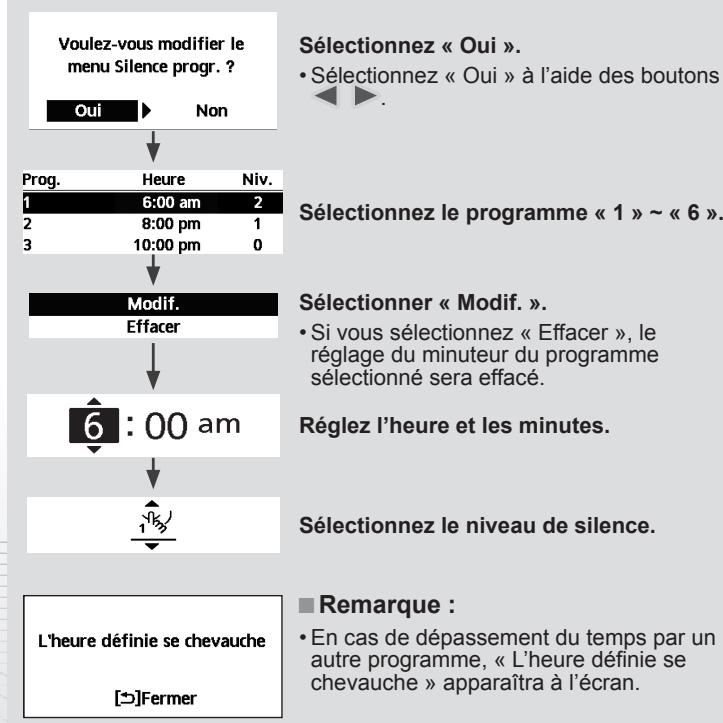


Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

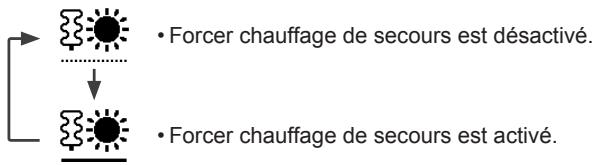

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

■ Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


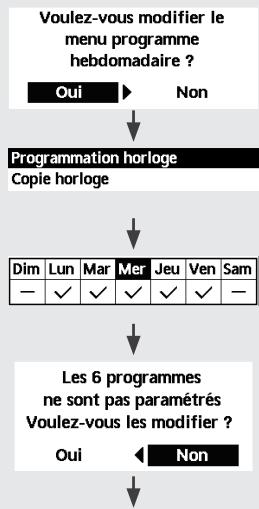


Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

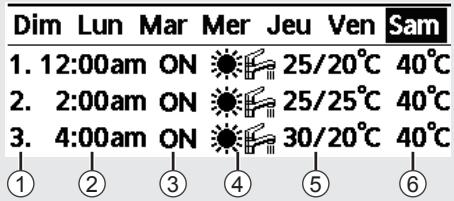

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Oui ». (L'écran principal sera verrouillé). • Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
