Merk	Panasonic
Model	WH-SXC12H6E5
Producttype	Lucht-water warmtepomp
Elektrische voeding	230 V / 50 Hz
Nominaal verwarmingsvermogen	12 kW
Werkingsbereik (verwarming)	-20 °C tot 35 °C
Werkingsbereik (koeling)	10 °C tot 43 °C
Koelmiddel	R32
Wateraansluiting	Ingang/uitgang 1 inch
SWW (sanitair warm water)	Ja, met noodweerstand
Stille modus	Ja
Turbo-modus	Ja
Wekelijkse programmeur	Ja, tot 6 programma's per dag
Nood-SWW geforceerd	Ja
Noodverwarming geforceerd	Ja
Geforceerde ontdooiing	Ja
Vergrendeling afstandsbediening	Ja, met PIN-code
Onderhoud	Reiniging van het luchtfilter (aanbevolen maandelijks)
Repareerbaarheid	Reserveonderdelen beschikbaar via klantenservice
Algemene informatie	Residentieel en licht commercieel gebruik

Veelgestelde vragen - WH-SXC12H6E5 PANASONIC

Hoe de nood-SWW forceren?

Selecteer in het snelle menu het pictogram Nood-SWW forceren en druk op de toets omlaag om te activeren.

Hoe de stille modus activeren?

Kies in het snelle menu het pictogram Stille modus en bevestig met de toets omlaag. De modus start ongeveer 1 minuut na activering.

Hoe de wekelijkse verwarming programmeren?

Gebruik het snelle menu > Weekprogr.. Selecteer Klokprogrammering om de dagen, uren en temperaturen voor elk programma in te stellen (tot 6 per dag).

Wat te doen bij een foutcode?

Selecteer in het snelle menu Foutcodes resetten om de vorige instellingen te herstellen. Zorg ervoor dat alle units zijn uitgeschakeld voordat u doorgaat.

Hoe de afstandsbediening vergrendelen?

Kies in het snelle menu Vergrend. AB, bevestig met omlaag en selecteer Ja. Om te ontgrendelen, druk op een willekeurige toets en voer de PIN-code in (standaard 0000).

Hoe het wachtwoord van de afstandsbediening resetten?

Houd op het UIT-scherm de knoppen ▲, ▼ en Menu 5 seconden ingedrukt en selecteer vervolgens Reset. De code wordt gereset naar 0000.

Is de Turbo-modus compatibel met andere modi?

Nee, de Turbo-modus wordt uitgeschakeld bij een functionele stop. Het kan niet tegelijkertijd worden gebruikt met de noodforcering.

Hoe de ontdooiing forceren?

Selecteer in het snelle menu Ontdooiing forceren en bevestig. Het scherm toont Aanvraag geaccepteerd.

Wat betekent 'Gallon-aansluiting'?

De gallon is de boiler voor sanitair warm water. Het systeem moet zijn aangesloten en de optie Gallon-aansluiting moet zijn geactiveerd om toegang te krijgen tot bepaalde SWW-functies.

Hoe het luchtfilter reinigen?

Open het voorpaneel van de binnenunit, verwijder het filter en reinig het met lauw water. Droog het volledig voordat u het terugplaatst. Raadpleeg de handleiding voor de aanbevolen intervallen.

GEBRUIKSAANWIJZING WH-SXC12H6E5 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

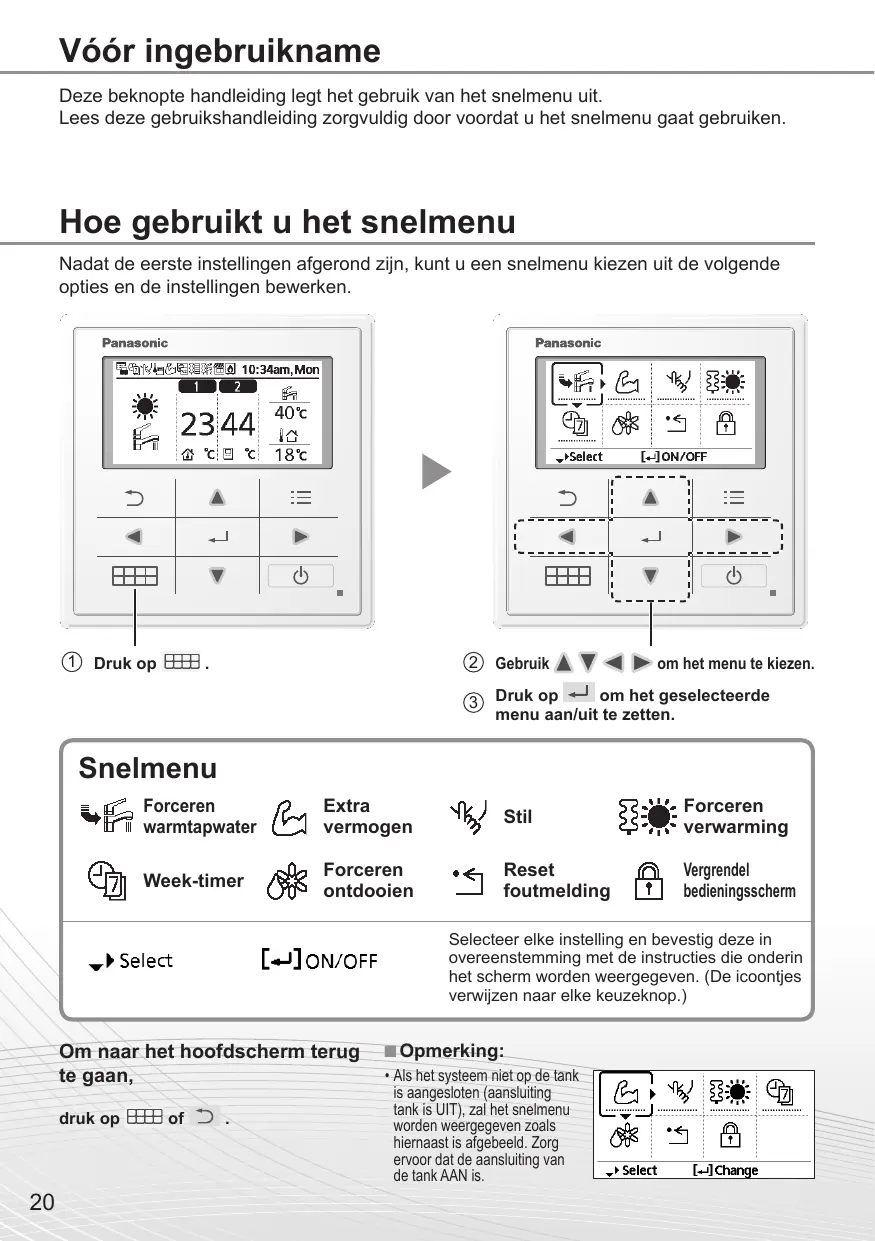

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

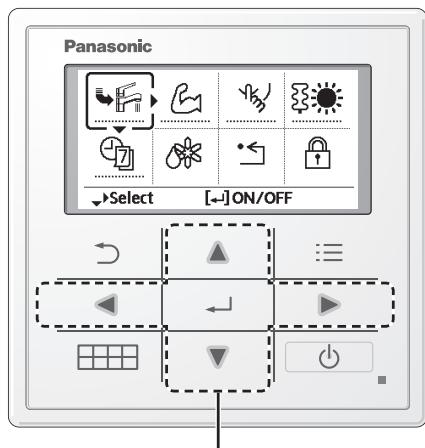

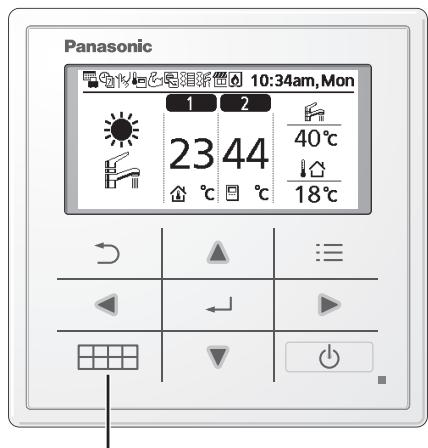

Hoe gebruikt u het snelmenu

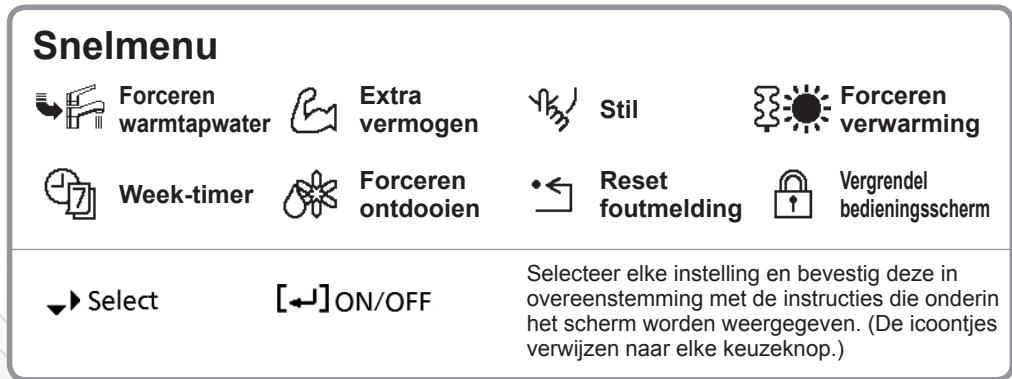

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om terug te gaan naar het hoofdscherm,

druk op ⏼ of

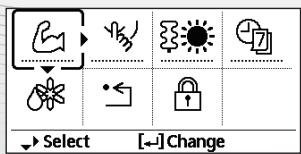

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met ".................." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

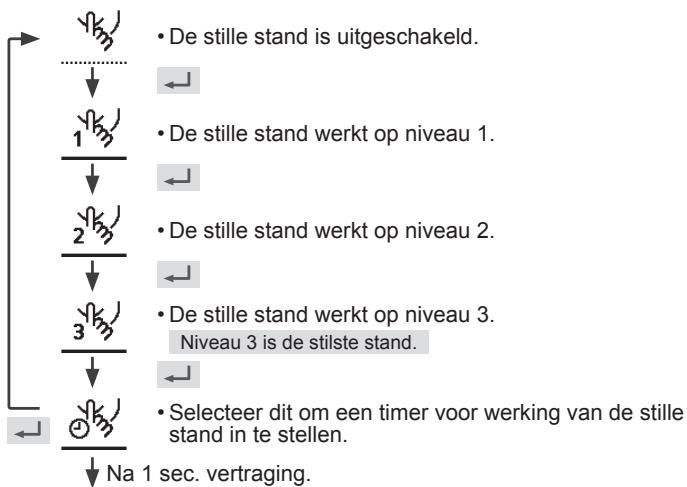

Selecteer dit icoontje voor een stille werking.

Druk op ← om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

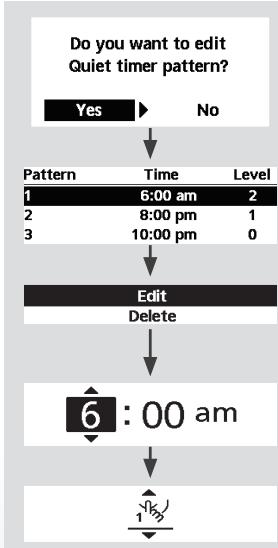

• Selecteer "Yes" met behulp van de knoppen.

Selecteer schema "1" tot en met "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstellingen van het gekozen schema gewist.

Stel de uren en minuten in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de eind overlaapt met een ander schema wordt op het scherm "Set time is overlapped!" weergegeven.

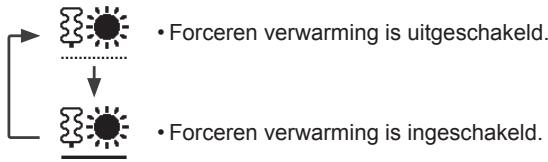

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

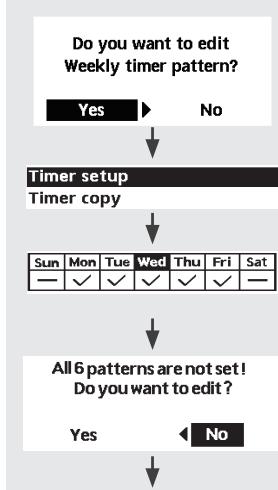

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdschema.
• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: Selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

• Selecteer de stand met behulp van de ▲▼ knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd → , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
