Type de produit	Pompe à chaleur air/eau
Caractéristiques techniques principales	Monobloc, système de chauffage et de refroidissement
Alimentation électrique	230 V, monophasé
Dimensions approximatives	Largeur : 900 mm, Hauteur : 1 600 mm, Profondeur : 400 mm
Poids	Environ 100 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les chauffe-eaux
Tension	230 V
Puissance	Capacité de chauffage : 9 kW, Capacité de refroidissement : 8 kW
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Entretien et nettoyage	Vérification annuelle par un professionnel, nettoyage des filtres
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès des revendeurs agréés
Sécurité	Protection contre le gel, dispositifs de sécurité intégrés
Informations générales utiles	Garantie de 5 ans, étiquette énergétique A++

FOIRE AUX QUESTIONS - WH-SDC09H3E51 PANASONIC

Comment puis-je installer le Panasonic WH-SDC09H3E51 ?

Il est recommandé de faire appel à un professionnel pour l'installation du produit afin de garantir un fonctionnement optimal et conforme aux normes.

Quel est le niveau sonore du Panasonic WH-SDC09H3E51 ?

Le niveau sonore est approximativement de 49 dB, ce qui le rend relativement silencieux pendant son fonctionnement.

Quelle est la capacité de chauffage de cet appareil ?

Le Panasonic WH-SDC09H3E51 a une capacité de chauffage allant jusqu'à 9 kW.

Quel type de réfrigérant utilise le Panasonic WH-SDC09H3E51 ?

Cet appareil utilise le réfrigérant R32, qui est plus respectueux de l'environnement.

Comment puis-je entretenir mon Panasonic WH-SDC09H3E51 ?

Il est conseillé de nettoyer régulièrement les filtres et de s'assurer qu'il n'y a pas d'obstruction autour de l'unité extérieure.

Que faire si mon appareil ne se met pas en marche ?

Vérifiez que l'appareil est correctement alimenté et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Puis-je utiliser le Panasonic WH-SDC09H3E51 en mode réfrigération ?

Oui, cet appareil est conçu pour fonctionner en mode réfrigération ainsi qu'en mode chauffage.

Quelle est la garantie offerte avec le Panasonic WH-SDC09H3E51 ?

Le produit est généralement livré avec une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.

Comment régler la température sur le Panasonic WH-SDC09H3E51 ?

Vous pouvez régler la température à l'aide de la télécommande fournie ou via l'application mobile si votre appareil est connecté.

Y a-t-il un mode éco sur le Panasonic WH-SDC09H3E51 ?

Oui, cet appareil dispose d'un mode éco qui permet d'optimiser la consommation d'énergie tout en maintenant un confort thermique.

MODE D'EMPLOI WH-SDC09H3E51 PANASONIC

Pompe à chaleur air-eau

44-49

一

Avaykaotikn λειουργia DHW

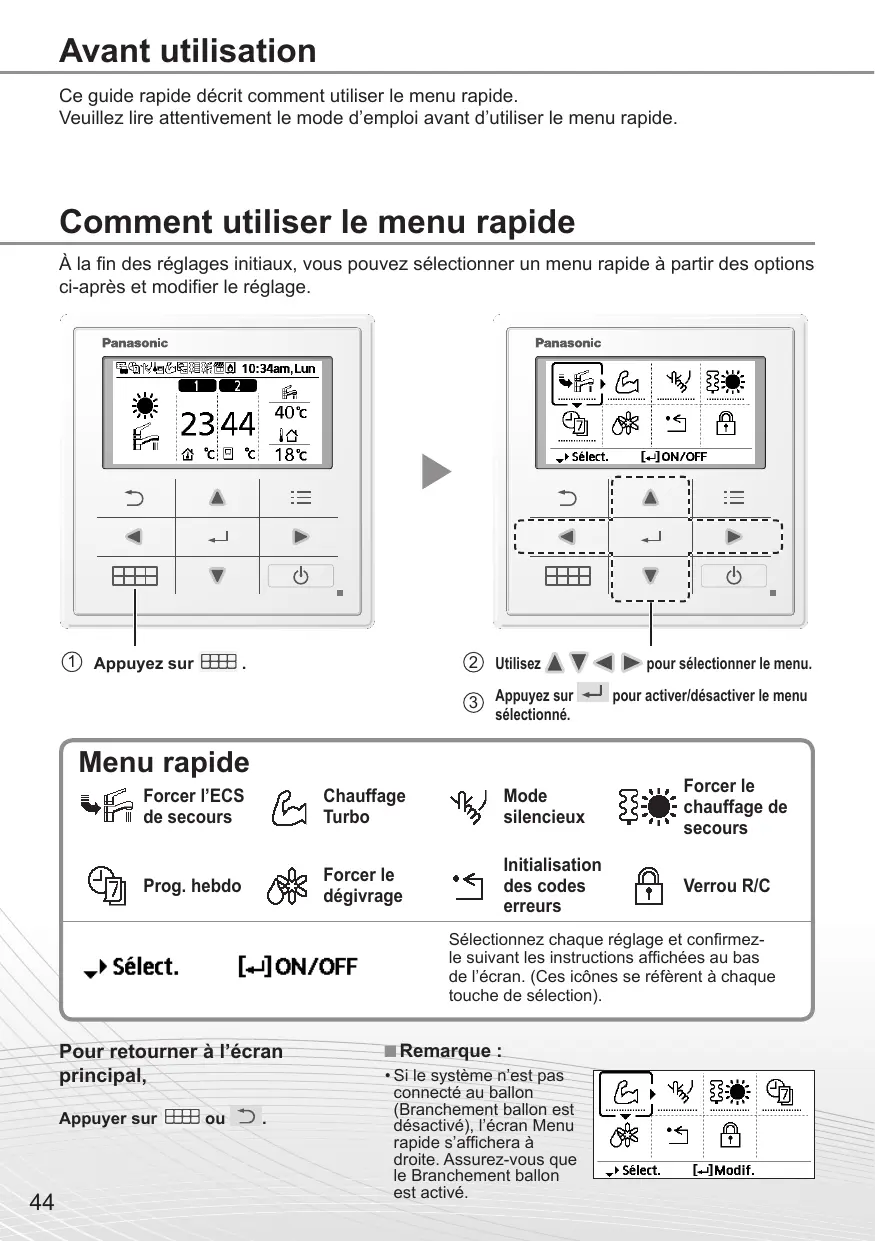

Ce guide rapide déscrit comment utiliser le menu rapide.

Veuillez dire attentivement le mode d'emploi avant d'utiliser le menu rapide.

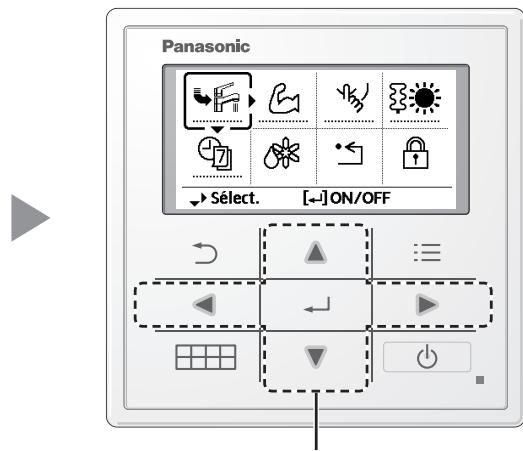

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez selectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu.
③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour returner à l'écran principal,

Appuyer sur ou

Remarque :

Si le système n'est pas connecté au gallon (Branchement gallon est désacté), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement gallon est activé.

Remarques sur l'icone de fonctionnement

Example:

• Indication de l'icone de fonctionnement « ............ » = ARRÉT

• Indication de l'icone de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Selectionnez cette icône pour activer ou désactiver la résistance de secours du gallon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactifé lorsque Forcer le chauffage est activé.
  Lorsque Forcer l'ECS de secours est désacté, le fonctionnement et le mode doit revenir au précédent état méorisé.

Chauffage Turbo

Selectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre pres de 1 minute après que ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

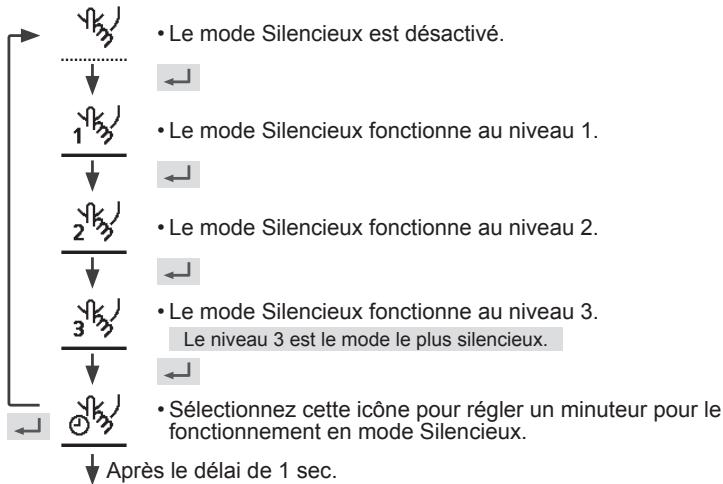

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre pres de 1 minute après que « ait été activé).

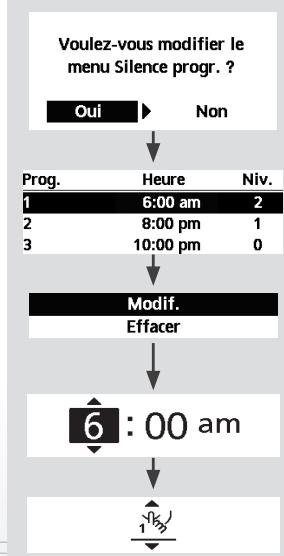

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Selectionne le programme « 1 » ~ « 6 »

Selectionner « Modif. »

• Si vous sélectionnez « Effacer», le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaitra à l'écran.

Forcer lechauffagede secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage demarre pres de 1 minute après que ait eté activé).

• Forcer chauffage de secours est désacté.

• Forcer chauffage de secours est activé.

Remarque :

• Forcer chauffage de secours est désactifé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Déactivé en raison du fonctionnement Marche

[Fermer

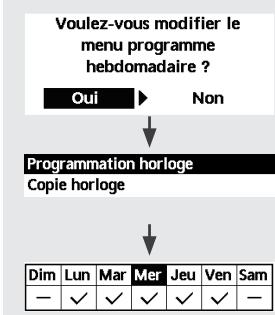

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Selectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage returnera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

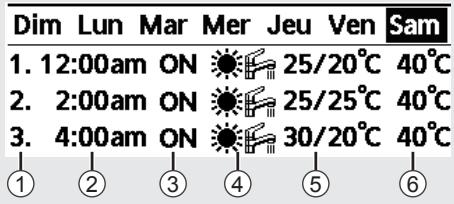

[Exemple d'une programmation horloge]

Selectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnéz le programme « 1 » ~ « 6 »
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÉT de l'horloge.
④ Sélectionnez le mode de fonctionnement.

A/AB/ 源/源/后/后/

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact éted / hiver est activé.
  · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez repeter la même procédure avec la Zone 2.

Forcer le dégivrage

Selectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Selectionnez « Oui »

(L'écran principal sera verrouille).

• Si « Non » est sélectionné, l'affichage returnera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importequelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4quelconques chiffres du numero (si ce numero est correct, I'ecran se déverrouillera).

Pour réinitialiser le mot de passer oublie (sous l'écran ARRÊT de fonctionnement)

Appuyez sur , et pendant 5 seconds.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1.code initialisé à 0000
2. Télecommande débloquée

(L'écran s'eteindra au bout de 3 secondes.)
