Typ produktu	Tepelné čerpadlo vzduch-voda
Značka	PANASONIC
Model	WHSQC16H9E8
Topný výkon	16 kW
Elektrické napájení	230 V / 50 Hz
Chladivo	R32
Rozměry (Š x V x H)	přibližně 900 x 600 x 800 mm
Hmotnost	přibližně 80 kg
Typ dálkového ovládání	Drátové dálkové ovládání s LCD displejem
Hlavní funkce	Vytápění, chlazení, ohřev teplé užitkové vody (TUV)
Záložní topení	Ano, pro TUV a vytápění
Tichý režim	Ano, s nastavením úrovně (1-6)
Turbo topení	Ano, pro rychlejší dosažení nastavené teploty
Týdenní programování	Ano, až 6 programů denně
Nucené odmrazování	Ano, manuální pro odmrazení potrubí
Zámek dálkového ovládání	Ano, pomocí PIN kódu (4 číslice)
Správa chybových kódů	Ano, s funkcí inicializace
Údržba	Pravidelně čistěte filtr; pro roční údržbu kontaktujte odborníka
Opravitelnost	Náhradní díly dostupné prostřednictvím autorizované sítě Panasonic
Návod	K dispozici ke stažení zdarma na notice-facile.com

Často kladené otázky - WHSQC16H9E8 PANASONIC

Jak používat rychlé menu na dálkovém ovládání?

Stiskněte tlačítko Menu, poté pomocí tlačítek ▲▼◀▶ navigujte. Stisknutím ▼ aktivujte/deaktivujte vybranou možnost. Pro návrat na hlavní obrazovku stiskněte tlačítko Zpět.

Jak aktivovat režim Nucený ohřev TUV záložním topením?

V rychlém menu vyberte ikonu Nucený ohřev TUV záložním topením. Stisknutím ▼ ji aktivujte. Ikona zobrazuje stav (aktivní/neaktivní). Poznámka: Tento režim je deaktivován, pokud je aktivní Nucené vytápění.

Jak nastavit tichý režim?

V rychlém menu vyberte Tichý režim. Zvolte Ano, poté vyberte tichý program (1 až 6) a nastavte hodiny a minuty. Potvrďte stisknutím ▼. Úroveň ticha lze upravit.

Jak naprogramovat týdenní vytápění?

V rychlém menu vyberte Týdenní program. Zvolte Programování hodin. Vyberte den, poté program (1-6). Nastavte počáteční čas, režim (Zapnuto/Vypnuto) a teplotu pro každou zónu. Potvrďte stisknutím ▼.

Jak zamknout dálkové ovládání?

V rychlém menu vyberte Zámek DO. Stiskněte ▼, poté zvolte Ano. Dálkové ovládání je zamknuto. Pro odemknutí stiskněte libovolné tlačítko a zadejte 4místný PIN kód (výchozí 0000).

Co dělat, když se zobrazí chybový kód?

Použijte funkci Inicializace chybových kódů v rychlém menu. Ujistěte se, že všechny jednotky jsou vypnuté, poté vyberte tuto možnost pro obnovení předchozích nastavení. Pokud chyba přetrvává, kontaktujte odborníka.

Jak aktivovat turbo topení?

V rychlém menu vyberte Turbo topení. Stisknutím ▼ jej aktivujte. Systém bude pracovat na plný výkon pro rychlejší dosažení nastavené teploty. Po určité době se automaticky deaktivuje.

Jak provést nucené odmrazování potrubí?

V rychlém menu zvolte Nucené odmrazování. Stisknutím ▼ potvrďte. Zobrazí se zpráva 'Požadavek přijat'. Odmrazování se spustí ručně, aby se zabránilo zamrznutí potrubí.

Jak resetovat heslo dálkového ovládání?

Na obrazovce VYPNUTO podržte stisknutá tlačítka ▲, ▼ a Zpět po dobu 5 sekund. Obrazovka zobrazí 'Reset'. Vyberte 'Reset' pro resetování kódu na 0000 a odemknutí dálkového ovládání.

Kde stáhnout kompletní návod?

Kompletní návod ve formátu PDF je zdarma k dispozici na notice-facile.com. Můžete si jej přímo stáhnout nebo požádat o překlad e-mailem.

NÁVOD K OBSLUZE WHSQC16H9E8 PANASONIC

Průvodce Rychlá nabídka

Tepelné čerpadlo vzduch/voda

38-43

Český

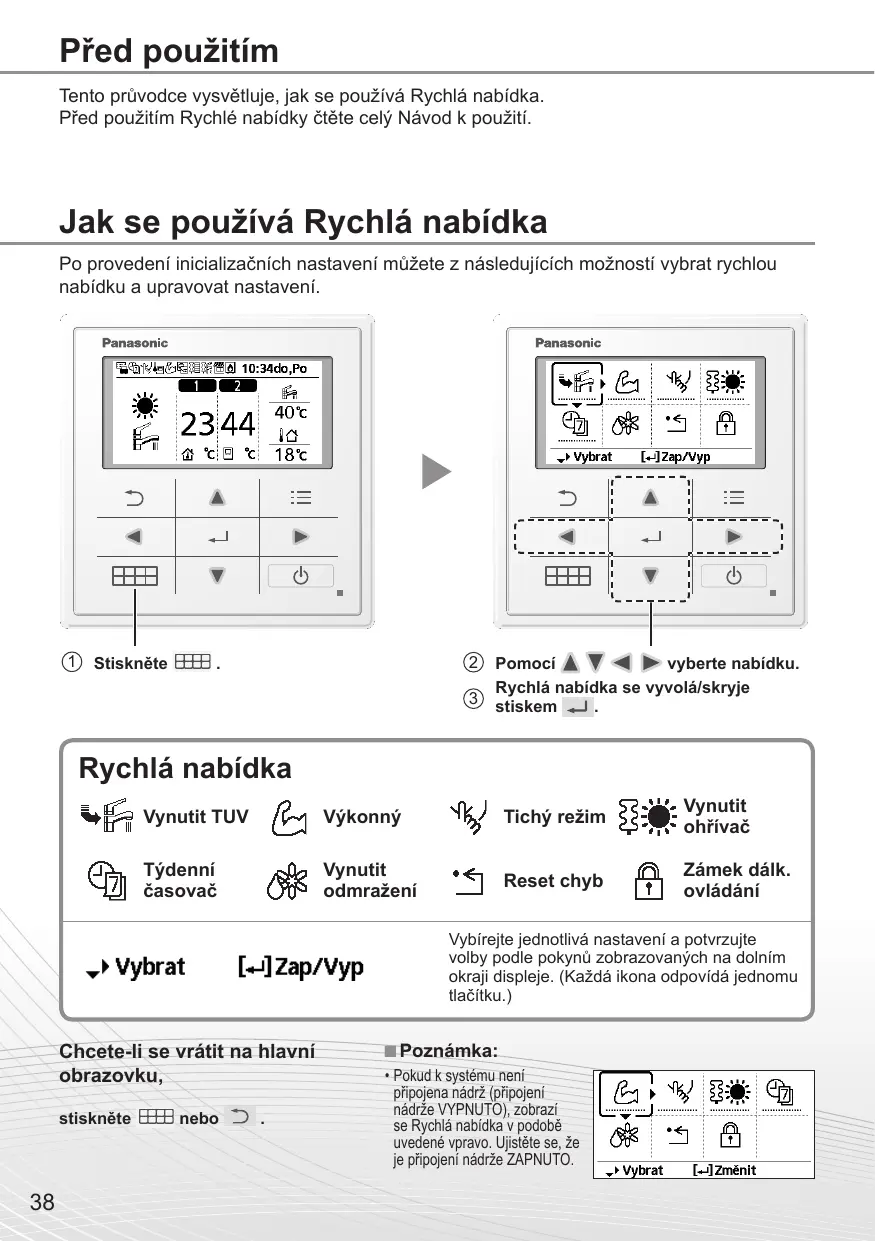

Průvodce rychlou nabídkou

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.

Před použitím Rychlé nabídky čtěte celý Návod k použití.

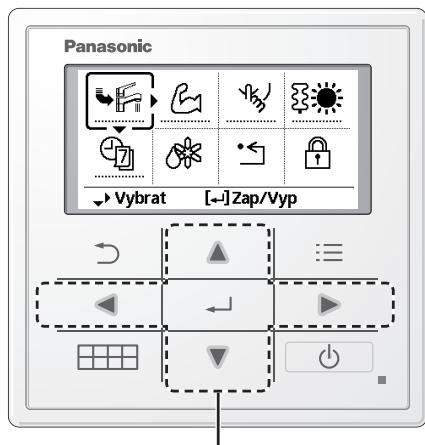

Jak se používá Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

① Stiskněte.

② Pomocí ▲▼ ▷ ▷ vyberte nabídku. Rychlá nabídka se vyvolá/skryje stiskem.

Rychlá nabídka

Vynutit TUV

Výkonný

Tichý režim

Vynutit ohřívač

Týdenní časovač

Vynutit odmražení

Reset chyb

Zámek dálkového ovládání

Vybrat

[-] Zap/Vyp

Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)

Chcete-li se vrátit na hlavní obrazovku,

stiskněte nebo

Poznámka:

• Pokud k systému není připojena nádrž (připojení nádrže VYPNUTO), zobrazí se Rychlá nabídka v podobě uvedené vpravo. Ujistěte se, že je připojení nádrže ZAPNUTO.

Poznámky o ikoně provozu

Příklad:

• Ikona provozu udává „ = VYP

• Ikona provozu udává „ = ZAP

Vynutit TUV

Touto ikonou zapnete/vypnete ohřev TUV.

Stiskem potvrdíte volbu.

Vynucení TUV je zapnuto. Vynucení TUV je zapnuto.

Poznámka:

Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu. Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

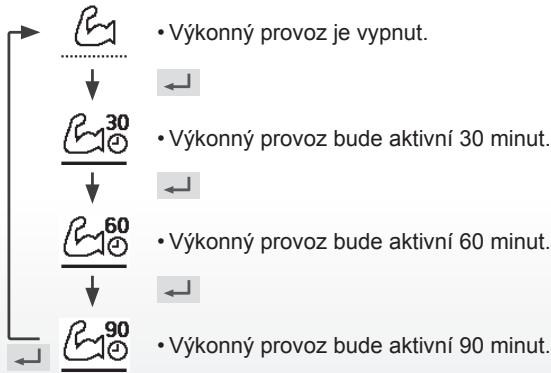

Výkonný

Touto ikonou aktivujete zvýšený výkon chlazení/topení.

Stiskem potvrdíte volbu.

(Výkonný provoz začne přibližně 1 minutu po stisku ←.)

Poznámka:

Výkonný provoz se vypne nastavením VYPNUTO.

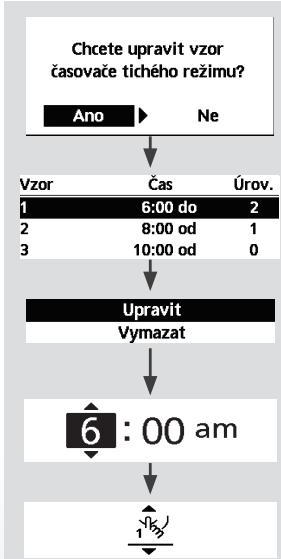

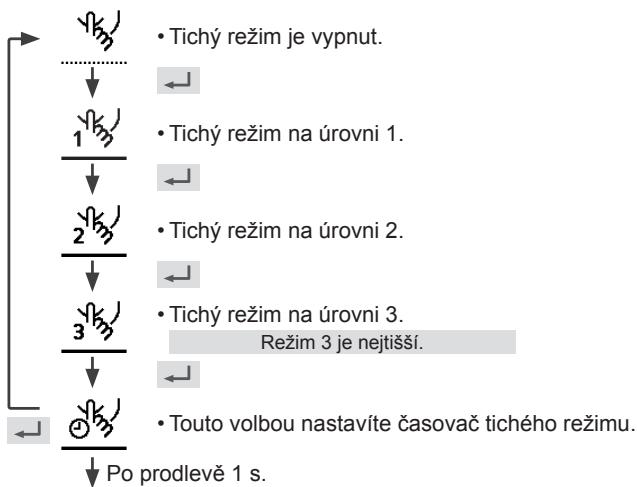

Tichý režim

Touto ikonou aktivujete tichý provoz.

Stiskem potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ←.)

Vyberte „Ano".

Vyberte „Ano“ stiskem.

• Pokud vyberete „Vymazat“, bude vymazán nastavený vzor Časovač.

Nastavte hodiny a minuty.

Nastavte úroveň tichého provozu.

Poznámka:

• Pokud se vzor Časovač překrývá s jiným vzorem, zobrazí se „Nastavený Čas se překrývá!“.

Vynutit ohřev

Touto volbou vynutíte topení.

Stiskem potvrdíte výběr.

(Vynucený ohřev začne přibližně 1 minutu po stisku

Vynucený ohřev je vypnut.

Vynucený ohřev je zapnut.

Poznámka:

Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí".

Vypnuto z důvodu

zapnutí!

[B]Zavřít

Týdenní časovač

Touto ikonou vymažete (zrušíte) nebo změníte nastavení týdenního časovače.

Stiskem potvrdíte výběr.

Ano

Ne

Vyberte „Ano“.

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
• Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač. Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

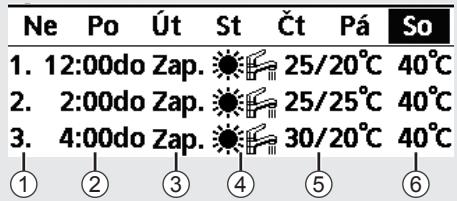

[Příklad nastavení časovače]

Stiskem tlačítka vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.

① Vyberte vzor, 1 až 6. ② Nastavte hodinu a minutu aktivace časovače. ③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače. ④ Vyberte provozní režim.

⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).

Sobota: Vzor 1: Nast. tepl.
Zóna1		Zóna2
Zap.	25°C	Zap.	25°C

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nenastavili týdenní časovač pro 2 zóny, musíte tento postup opakovat i pro zónu 2.

Vynutit odmražení

Nastavte odmrazování zamrzlých trubek.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Zavřít

• Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.

Zámek dálk. ovládání

Zaškrtnutím tohoto políčka zamknete dálkový ovladač.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Chcete zamknout dálkový ovladač?

Ano Ne

Vyberte „Ano“.

(Uzamkne se hlavní obrazovka.)

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače

Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ)

Tiskněte → , ← a > nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobrazí následující obrazovka.)

Vyberte „Reset“.

(Obrazovka se vypne za 3 sekundy.)
