WHSQC16H9E8 - Bomba de calor PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de calor aire-agua
Marca	PANASONIC
Modelo	WHSQC16H9E8
Capacidad de calefacción	16 kW
Alimentación eléctrica	230 V / 50 Hz
Refrigerante	R32
Dimensiones (L x A x P)	aproximadamente 900 x 600 x 800 mm
Peso	aproximadamente 80 kg
Tipo de mando a distancia	Mando a distancia por cable con pantalla LCD
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria (ACS)
Resistencia de emergencia	Sí, para ACS y calefacción
Modo silencioso	Sí, con ajuste del nivel (1-6)
Calefacción turbo	Sí, para alcanzar más rápidamente la consigna
Programación semanal	Sí, hasta 6 programas por día
Forzado de descongelación	Sí, manual para descongelar las tuberías
Bloqueo del mando a distancia	Sí, mediante código PIN (4 dígitos)
Gestión de códigos de error	Sí, con función de inicialización
Mantenimiento	Limpiar el filtro regularmente; llamar a un profesional para el mantenimiento anual
Reparabilidad	Piezas de recambio disponibles a través de la red autorizada de Panasonic
Manual de instrucciones	Disponible para descarga gratuita en notice-facile.com

Preguntas frecuentes - WHSQC16H9E8 PANASONIC

¿Cómo utilizar el menú rápido en el mando a distancia?

Presione la tecla Menú, luego use las teclas ▲▼◀▶ para navegar. Presione ▼ para activar/desactivar la opción seleccionada. Para volver a la pantalla principal, presione la tecla Retroceso.

¿Cómo activar el modo Forzar ACS de emergencia?

En el menú rápido, seleccione el icono Forzar ACS de emergencia. Presione ▼ para activarlo. El icono indica el estado (activado/desactivado). Nota: este modo está desactivado si Forzar calefacción está activado.

¿Cómo ajustar el modo silencioso?

Desde el menú rápido, seleccione Modo silencioso. Elija Sí, luego seleccione el programa de silencio (1 a 6) y ajuste la hora y los minutos. Confirme con ▼. El nivel de silencio puede ajustarse.

¿Cómo programar la calefacción semanal?

En el menú rápido, seleccione Prog. sem. Elija Programación de reloj. Seleccione el día, luego el programa (1-6). Ajuste la hora de inicio, el modo (Encendido/Apagado) y la temperatura para cada zona. Confirme con ▼.

¿Cómo bloquear el mando a distancia?

En el menú rápido, seleccione Bloqueo M/D. Presione ▼, luego elija Sí. El mando a distancia está bloqueado. Para desbloquear, presione cualquier tecla e ingrese el código PIN de 4 dígitos (por defecto 0000).

¿Qué hacer en caso de que se muestre un código de error?

Utilice la función Inicialización de códigos de error en el menú rápido. Asegúrese de que todas las unidades estén apagadas, luego seleccione esta opción para restaurar los ajustes anteriores. Si el error persiste, contacte a un profesional.

¿Cómo activar la calefacción turbo?

Desde el menú rápido, seleccione Calefacción Turbo. Presione ▼ para activarla. El sistema funcionará a plena potencia para alcanzar más rápidamente la temperatura de consigna. Se desactiva automáticamente después de un tiempo.

¿Cómo forzar la descongelación de las tuberías?

En el menú rápido, elija Forzar descongelación. Presione ▼ para confirmar. Aparece un mensaje 'Solicitud aceptada'. La descongelación se inicia manualmente para evitar la congelación de las tuberías.

¿Cómo restablecer la contraseña del mando a distancia?

En la pantalla PARADA de funcionamiento, mantenga presionadas las teclas ▲, ▼ y Retroceso durante 5 segundos. La pantalla muestra 'Reset'. Seleccione 'Reset' para restablecer el código a 0000 y desbloquear el mando a distancia.

¿Dónde descargar el manual completo?

El manual completo en formato PDF está disponible gratuitamente en notice-facile.com. Puede descargarlo directamente o solicitar una traducción por correo electrónico.

MANUAL DE USUARIO WHSQC16H9E8 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

3

Español

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

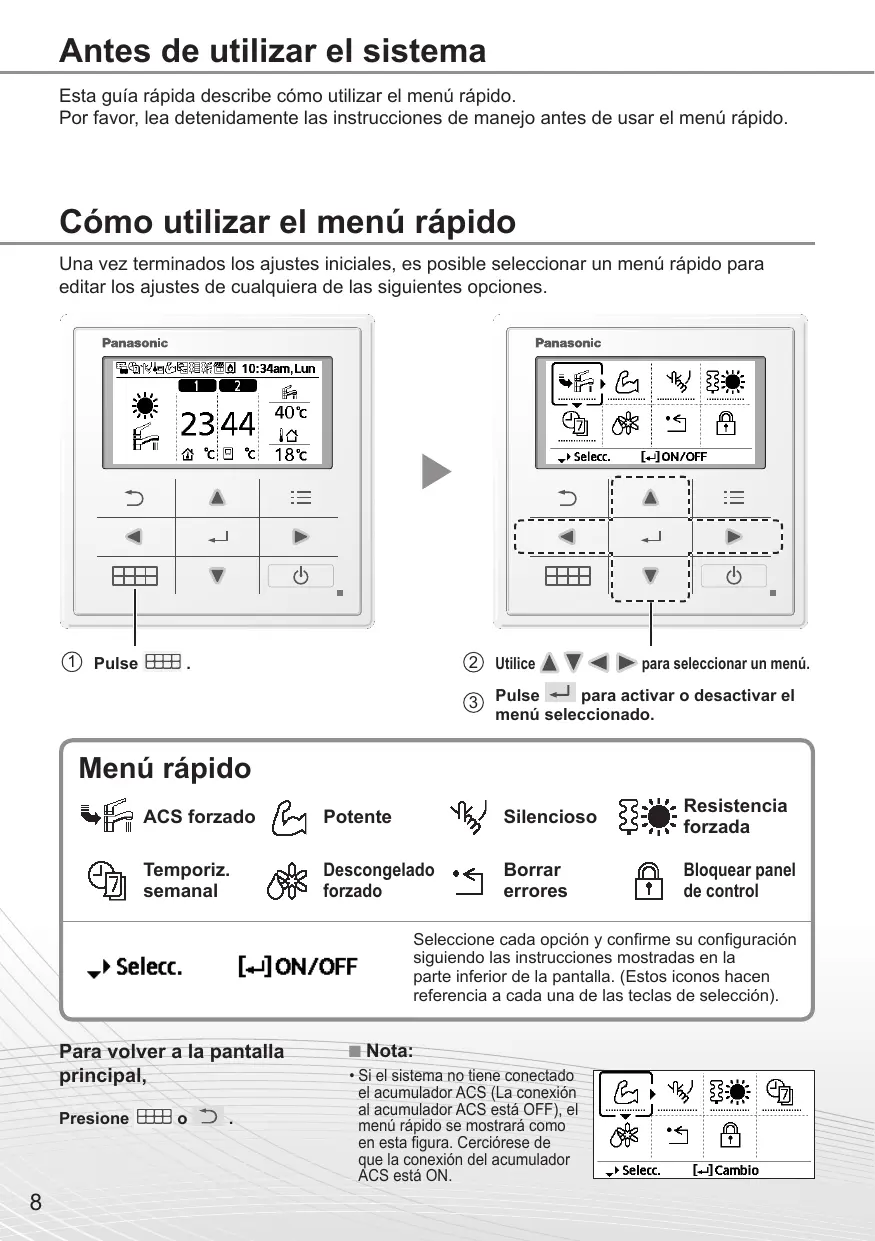

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

① Pulse.

② Utilice ▲ ▼ △ ▷ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Select.

[+]ON/OFF

Selecciona cada opción y confirma su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el icono rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "..." = OFF

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

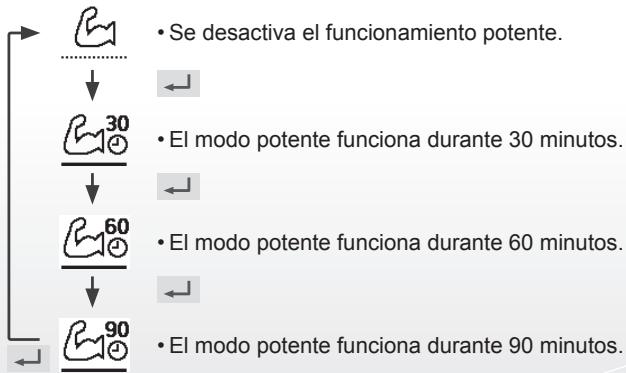

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ← ).

Nota:

• El modo potente se desconecta al apagar el sistema.

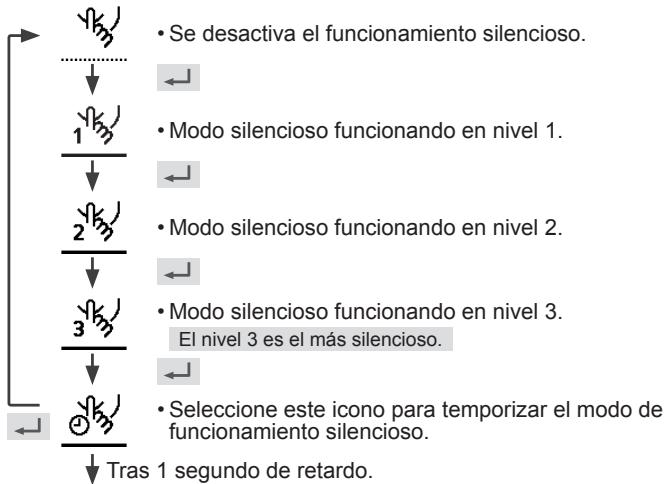

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado).

Seleccione "Sí".

Seleccione el patrón "1" ~ "6".

Seleccione "Edición".

• En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Seleccione el nivel de silencio.

¡El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patrón, la pantalla mostrará "¡El tiempo establecido se solapa!".

Resistencia forzada

Pulse ← para confirmar su selección.

El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado.

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se ajusta a Deshabilitado bajo la operación ON.

Deshabilitado bajo la operación ON.

[B]Cerrar

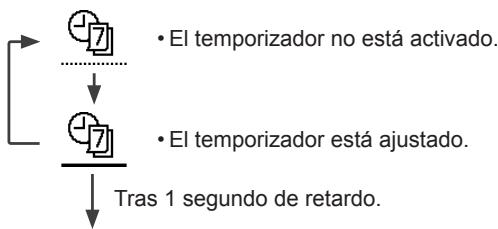

Temporal semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volverá a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

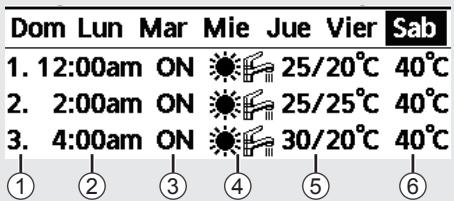

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones.

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento. A/A/ // / H/H/H/H/ •Seleccione el modo mediante los botones. ⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B]Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¡Solicitud aceptada!

[B]Cerrar

• Asegúrese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Sí No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

• Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para restablecer una contraseña olvidada (en la pantalla de desactivar unidades)

Pulse → , ← y continuamente durante 5 segundos.

(Al aceptar el modo se mostrará esta pantalla).

(La pantalla se apagará cuando pasen 3 segundos).
