Produkttyp	Luft-Wasser-Wärmepumpe
Marke	PANASONIC
Modell	WHSQC16H9E8
Heizleistung	16 kW
Stromversorgung	230 V / 50 Hz
Kältemittel	R32
Abmessungen (B x H x T)	ca. 900 x 600 x 800 mm
Gewicht	ca. 80 kg
Fernbedienungstyp	Kabelgebundene Fernbedienung mit LCD-Display
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung (WW)
Notheizstab	Ja, für WW und Heizen
Silent-Modus	Ja, mit Einstellung der Stufe (1-6)
Turbo-Heizung	Ja, um die Solltemperatur schneller zu erreichen
Wochenprogrammierung	Ja, bis zu 6 Programme pro Tag
Abtauen erzwingen	Ja, manuell zum Abtauen der Leitungen
Fernbedienungssperre	Ja, per PIN-Code (4-stellig)
Fehlercode-Verwaltung	Ja, mit Initialisierungsfunktion
Wartung	Filter regelmäßig reinigen; für die jährliche Wartung einen Fachmann beauftragen
Reparierbarkeit	Ersatzteile über autorisiertes Panasonic-Netzwerk erhältlich
Anleitung	Kostenloser Download auf notice-facile.com verfügbar

Häufig gestellte Fragen - WHSQC16H9E8 PANASONIC

Wie verwende ich das Schnellmenü auf der Fernbedienung?

Drücken Sie die Menütaste, dann navigieren Sie mit den Tasten ▲▼◀▶. Drücken Sie ▼, um die ausgewählte Option zu aktivieren/deaktivieren. Drücken Sie die Zurück-Taste, um zum Hauptbildschirm zurückzukehren.

Wie aktiviere ich den Modus 'Not-WW erzwingen'?

Wählen Sie im Schnellmenü das Symbol 'Not-WW erzwingen'. Drücken Sie ▼, um es zu aktivieren. Das Symbol zeigt den Status (aktiviert/deaktiviert). Hinweis: Dieser Modus ist deaktiviert, wenn 'Heizen erzwingen' aktiviert ist.

Wie stelle ich den Silent-Modus ein?

Wählen Sie im Schnellmenü 'Silent-Modus'. Wählen Sie 'Ja', dann wählen Sie das Stille-Programm (1-6) und stellen Sie die Stunde und Minuten ein. Bestätigen Sie mit ▼. Die Stille-Stufe kann angepasst werden.

Wie programmiere ich die Wochenheizung?

Wählen Sie im Schnellmenü 'Wochenprog'. Wählen Sie 'Uhrzeitprogrammierung'. Wählen Sie den Tag, dann das Programm (1-6). Stellen Sie die Startzeit, den Modus (Ein/Aus) und die Temperatur für jede Zone ein. Bestätigen Sie mit ▼.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü 'FB-Sperre'. Drücken Sie ▼, dann wählen Sie 'Ja'. Die Fernbedienung ist gesperrt. Zum Entsperren eine beliebige Taste drücken und den 4-stelligen PIN-Code eingeben (Standard 0000).

Was tun bei angezeigtem Fehlercode?

Verwenden Sie die Funktion 'Fehlercodes initialisieren' im Schnellmenü. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, wählen Sie dann diese Option, um die vorherigen Einstellungen wiederherzustellen. Wenn der Fehler bestehen bleibt, wenden Sie sich an einen Fachmann.

Wie aktiviere ich die Turbo-Heizung?

Wählen Sie im Schnellmenü 'Turbo-Heizung'. Drücken Sie ▼, um sie zu aktivieren. Das System arbeitet mit voller Leistung, um die Solltemperatur schneller zu erreichen. Es deaktiviert sich automatisch nach einer gewissen Zeit.

Wie erzwinge ich das Abtauen der Leitungen?

Wählen Sie im Schnellmenü 'Abtauen erzwingen'. Drücken Sie ▼, um zu bestätigen. Eine Meldung 'Anfrage angenommen' wird angezeigt. Das Abtauen wird manuell gestartet, um ein Einfrieren der Leitungen zu verhindern.

Wie setze ich das Passwort der Fernbedienung zurück?

Halten Sie auf dem Betriebsbildschirm AUS die Tasten ▲, ▼ und Zurück 5 Sekunden lang gedrückt. Der Bildschirm zeigt 'Reset'. Wählen Sie 'Reset', um den Code auf 0000 zurückzusetzen und die Fernbedienung zu entsperren.

Wo kann ich die vollständige Anleitung herunterladen?

Die vollständige Anleitung im PDF-Format ist kostenlos auf notice-facile.com verfügbar. Sie können sie direkt herunterladen oder per E-Mail eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG WHSQC16H9E8 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

56-61

Türkisch

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stumm

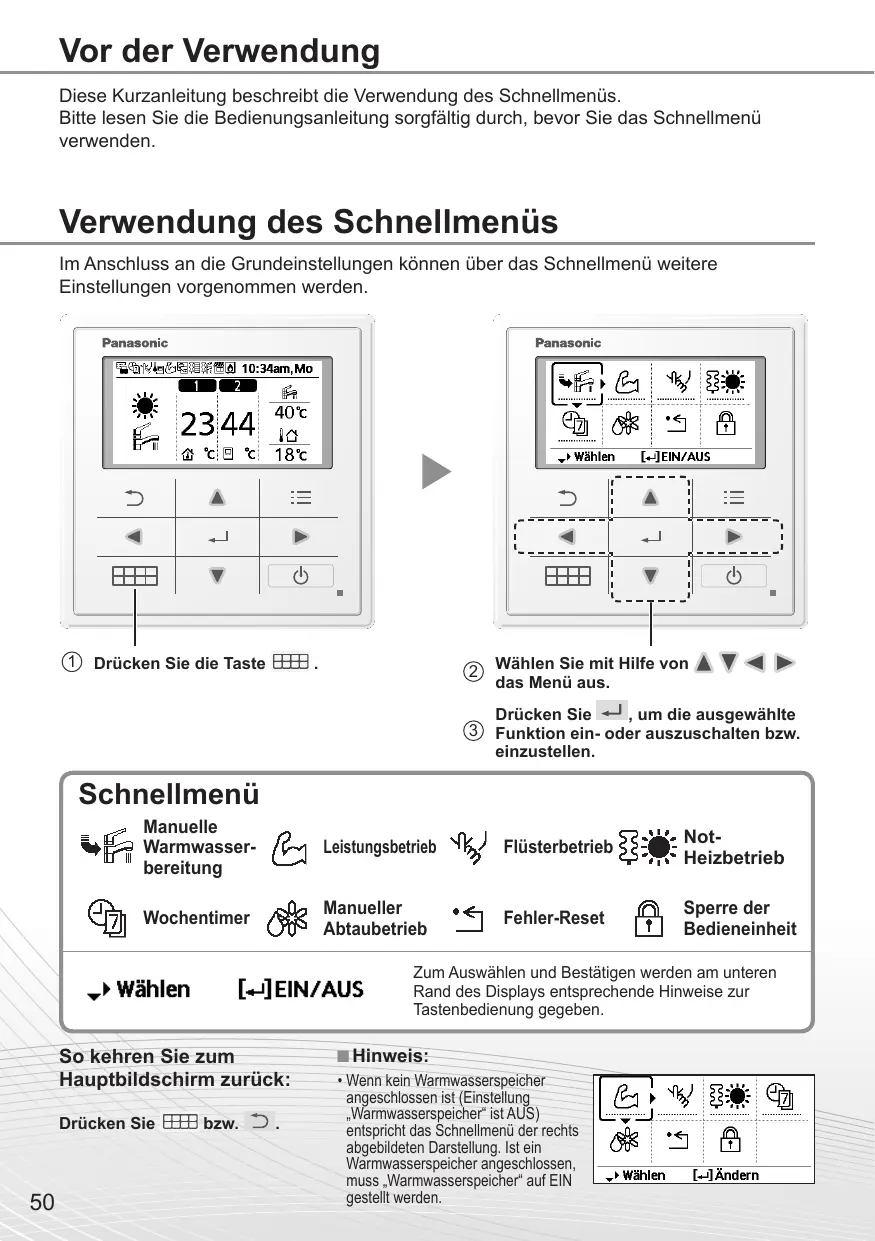

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung Leistungsbetrieb

Flüsterbetrieb Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol . = AUS

- Betriebssymbol " = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

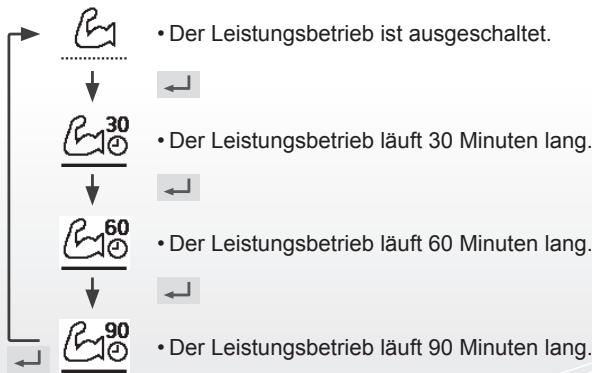

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

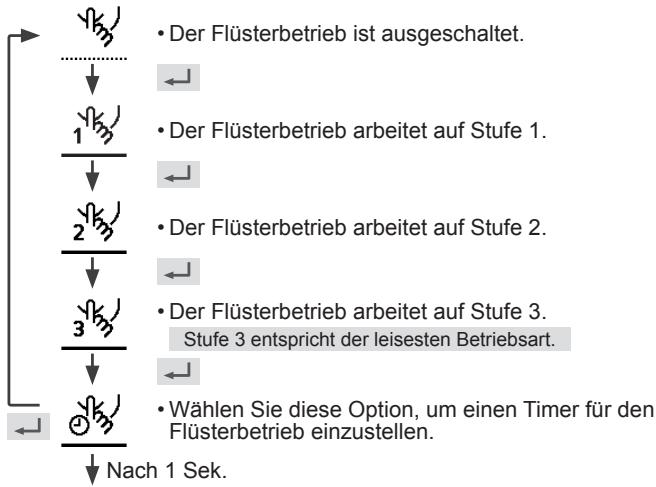

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

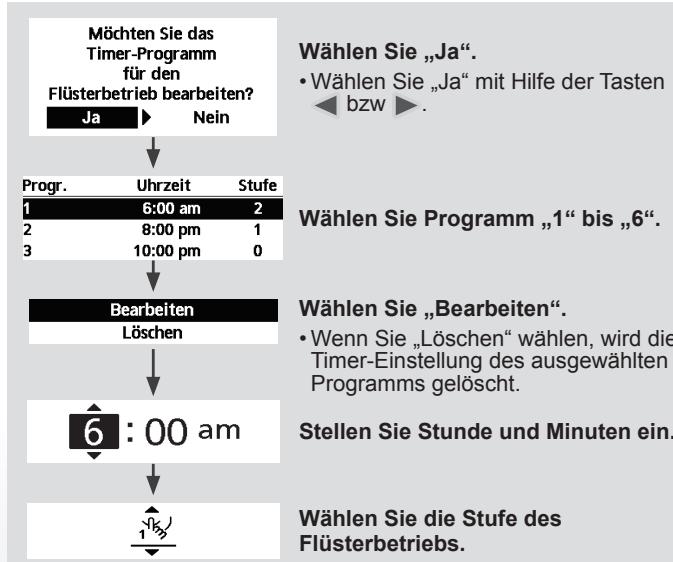

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist! [≥] Schließ.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ← , um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie „Ja".

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

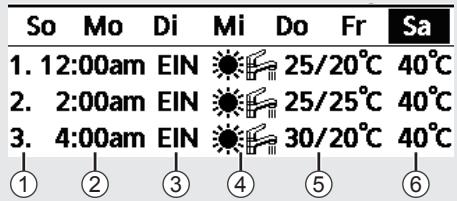

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab bzw. zu.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten

bzw.

(5) Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie → und halten Sie die Taste 5 Sekunden lang gedrückt.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)

Zum Zeichnen der Basis der Donmußrohre.

• Betriebssymbol angezeigt mit "………=AV

• Betriebssymbol angezeigt mit " = PA

Warmwasser erzwingen

Starkes Heizelement

Wochentimer

Starke Abtauung

Fehler zurücksetzen

R/C-Sperre

Starkes Heizelement
