Produkttype	Luft-til-vand varmepumpe
Mærke	PANASONIC
Model	WHSQC16H9E8
Varmekapacitet	16 kW
Strømforsyning	230 V / 50 Hz
Kølemiddel	R32
Dimensioner (L x H x D)	ca. 900 x 600 x 800 mm
Vægt	ca. 80 kg
Fjernbetjeningstype	Ledningsbunden fjernbetjening med LCD-skærm
Hovedfunktioner	Opvarmning, køling, produktion af brugsvand (BBV)
Nødvarme	Ja, til BBV og opvarmning
Stille tilstand	Ja, med justerbar stille niveau (1-6)
Turbo opvarmning	Ja, for hurtigere at nå den indstillede temperatur
Ugentlig programmering	Ja, op til 6 programmer pr. dag
Tving afrimning	Ja, manuel for at afrime rør
Fjernbetjeningslås	Ja, med PIN-kode (4 cifre)
Håndtering af fejlkoder	Ja, med initialiseringsfunktion
Vedligeholdelse	Rengør filteret regelmæssigt; tilkald en professionel til årlig vedligeholdelse
Reparationsmuligheder	Reservedele tilgængelige via Panasonics autoriserede netværk
Manual	Tilgængelig til gratis download på notice-facile.com

Ofte stillede spørgsmål - WHSQC16H9E8 PANASONIC

Hvordan bruger jeg hurtigmenuen på fjernbetjeningen?

Tryk på Menu-knappen, brug derefter piletasterne ▲▼◀▶ til at navigere. Tryk på ▼ for at aktivere/deaktivere den valgte mulighed. For at vende tilbage til hovedskærmen, tryk på Tilbage-knappen.

Hvordan aktiverer jeg tilstanden 'Tving nød-BBV'?

I hurtigmenuen skal du vælge ikonet 'Tving nød-BBV'. Tryk på ▼ for at aktivere. Ikonet viser status (aktiv/deaktiveret). Bemærk: Denne tilstand er deaktiveret, hvis 'Tving opvarmning' er aktiveret.

Hvordan indstiller jeg stille tilstand?

Fra hurtigmenuen skal du vælge 'Stille tilstand'. Vælg Ja, vælg derefter stille program (1 til 6) og indstil timer og minutter. Bekræft med ▼. Stille niveauet kan justeres.

Hvordan programmerer jeg ugentlig opvarmning?

I hurtigmenuen skal du vælge 'Ugentlig prog.'. Vælg 'Urprogrammering'. Vælg dagen, derefter programmet (1-6). Indstil starttid, tilstand (Tænd/Sluk) og temperatur for hver zone. Bekræft med ▼.

Hvordan låser jeg fjernbetjeningen?

I hurtigmenuen skal du vælge 'Lås fjernbetjening'. Tryk på ▼, vælg derefter Ja. Fjernbetjeningen er låst. For at låse op, tryk på en vilkårlig tast og indtast 4-cifret PIN-kode (standard 0000).

Hvad gør man, når en fejlkode vises?

Brug funktionen 'Initialisering af fejlkoder' i hurtigmenuen. Sørg for, at alle enheder er slukket, og vælg derefter denne mulighed for at gendanne tidligere indstillinger. Hvis fejlen fortsætter, kontakt en professionel.

Hvordan aktiverer jeg turbo opvarmning?

Fra hurtigmenuen skal du vælge 'Turbo opvarmning'. Tryk på ▼ for at aktivere. Systemet kører på fuld effekt for hurtigere at nå den indstillede temperatur. Det deaktiveres automatisk efter et stykke tid.

Hvordan tvinger jeg afrimning af rør?

I hurtigmenuen skal du vælge 'Tving afrimning'. Tryk på ▼ for at bekræfte. En meddelelse 'Anmodning accepteret' vises. Afrimning startes manuelt for at forhindre frysning af rør.

Hvordan nulstiller jeg fjernbetjeningens adgangskode?

Under skærmbilledet 'STOP' (driftsstop) skal du trykke og holde ▲, ▼ og Tilbage nede i 5 sekunder. Skærmen viser 'Reset'. Vælg 'Reset' for at nulstille koden til 0000 og låse fjernbetjeningen op.

Hvor kan jeg downloade den fulde manual?

Den fulde manual i PDF-format er gratis tilgængelig på notice-facile.com. Du kan downloade den direkte eller anmode om en oversættelse via e-mail.

BRUGSANVISNING WHSQC16H9E8 PANASONIC

(Når lægen har accepteret, vises skærmen nedenfor.)

Vælg "Asterst".

• Driftssymbol angivet med "——" = TIL

Tvungen DHW

Vælg dette symbol for at slå Tank DHW fra.

Tryk på ← for at bekræfte valget.

• Tvungen DHW er slået fra.
• Tvungen DHW er slået til.

Bemærk:

• Tvungen DHW er deaktiveret, når kraftvarmeapparatet er slået til.
• Når Tvungen DHW er slået fra, bør drift og modus sættes tilbage til forrige lagrede status.

Kraftig

Vælg dette symbol for at lade varme-/kølesystemet køre ved fuld effekt.

Tryk på ← for at bekræfte valget.

Kraftvarmeapparatet er deaktiveret, når systemet allerede er tændt, og "Deaktiveret pga. Drift PÅ!" vises.

[2] Luk

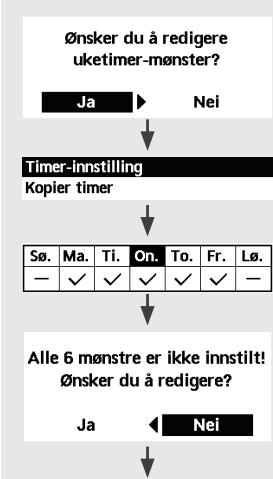

Uketimer

Vælg dette symbol for at slette (annullere) eller ændre forudindstillet Uketimer.

Tryk på ← for at bekræfte valget.

Vælg "Ja".

• Hvis du vælger "Nej", vil displayet gå tilbage til hovedbilledet.
• Timer-indstilling: Vælg Timer-indstilling for at redigere Uketimer.
• Kopier timer: Vælg for at kopiere en tidsindstilling.

Vælg dagen(e), som du vil redigere med -knapperne.

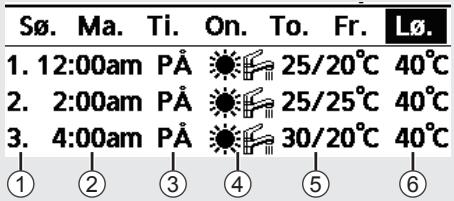

① Vælg mønster "1" ~ "6". ② Indstil time og minutter for Timer. ③ Vælg TIL/FRA for Timer. ④ Vælg driftsmodus.

A/AH/ /H/H/H/H/V ·Vælg modus med -knapperne.

• Vælg til med knapperne

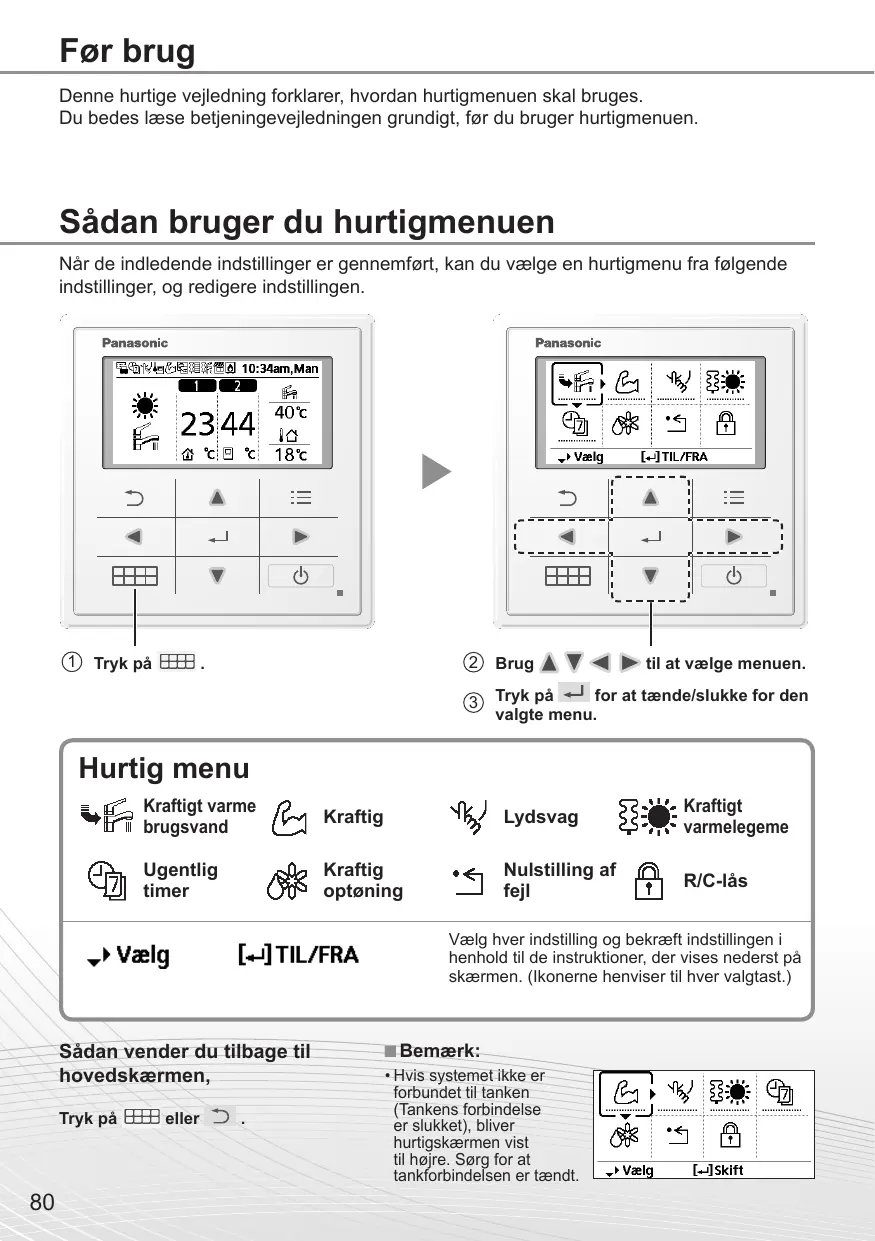

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes læse betjeningsvejledningen grundigt, før du bruger hurtigmenuen.

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger og redigere indstillingen.

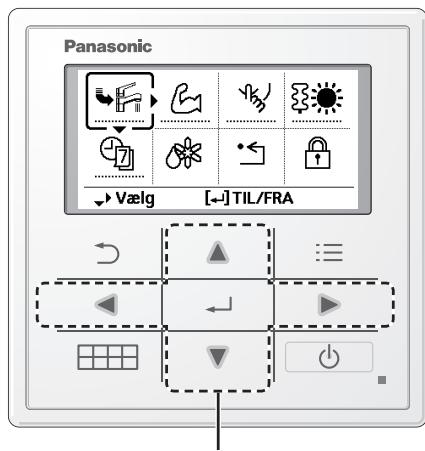

① Tryk på.

② Brug ▲▼ △til at vælge menuen. ③ Tryk på ↓ for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme brugsvand

Kraftig

Lydsvag

Vælg hver indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til hver valgtast.)

Sådan vender du tilbage til hovedskærmen,

Tryk på eller

Bemærk:

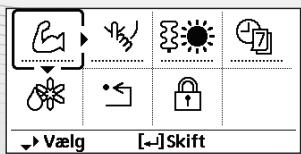

Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for, at tankforbindelsen er tændt.

Noter om betjeningsikon

Eksempel:

Betjeningsikon indikeres med "FRA"

• Betjeningsikon indikeres med "——" = TIL

Tving DHW

Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.

Tryk på ← for at bekræfte dit valg.

Kraftigt varmt brugsvand er slukket. Kraftigt varmt brugsvand er tændt.

Bemærk:

Kraftigt varmt brugsvand er deaktiveret, når det kraftige varmelegeme er tændt. - Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

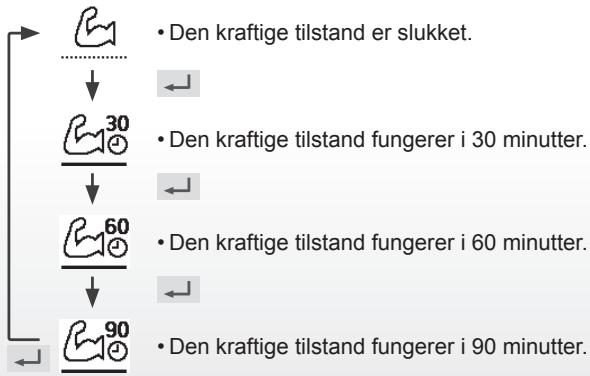

Kraftig

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk på ← for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på

Bemærk:

Kraftig bliver deaktiveret, når funktionen er slukket

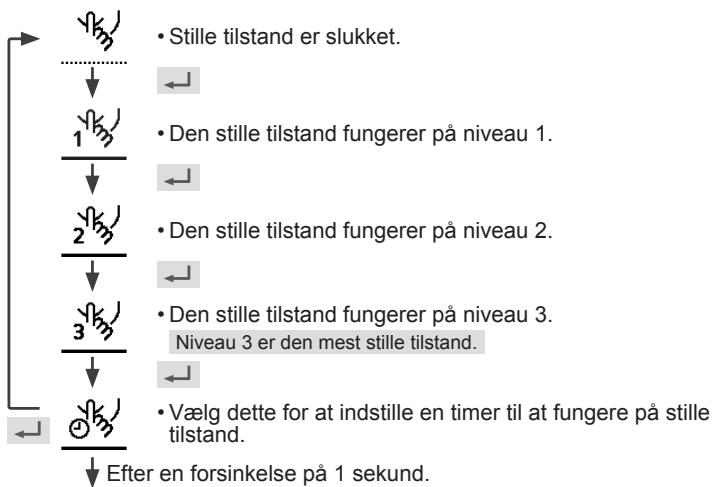

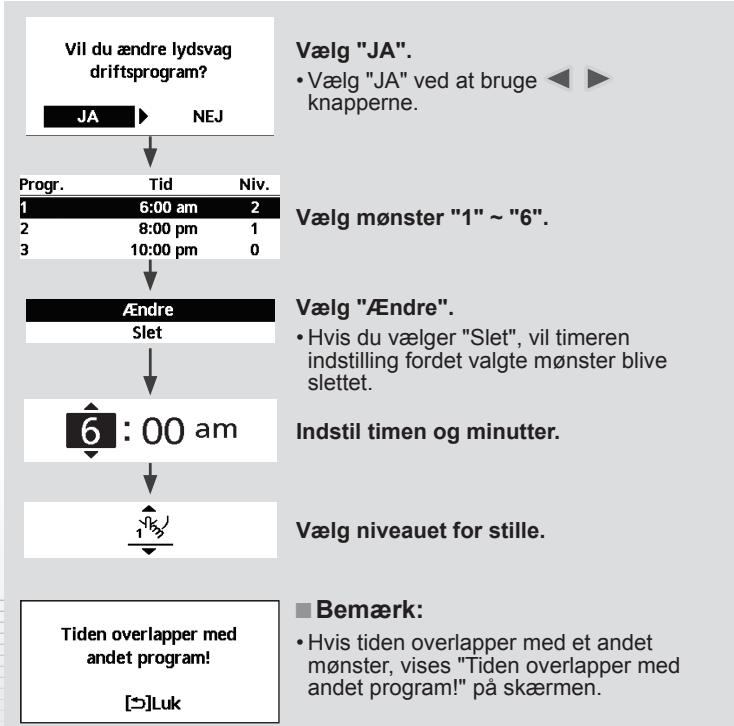

Lydsvag

Tryk på ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter, at der er trykket på ←)

Vælg for at tvinge varmelegemet til at tænde.

Tryk på ← for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter, at der er trykket på ←)

Bemærk:

• Force-varmer er deaktiveret, når driften allerede er i gang, og "Deaktiveret grundet drift TIL" vil blive vist.

Ikke mulig, fordi varmepumpen er i drift!

[5]Luk

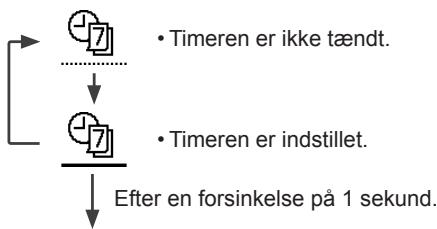

Ugentlig timer

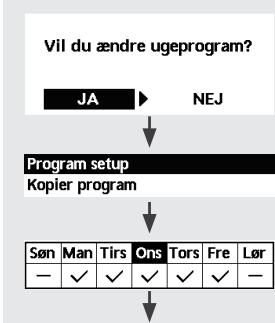

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på ← for at bekræfte dit valg.

Vælg "JA".

Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

• Programopsætning: Vælg opsætning af timer for at redigere den ugentlige timer.
• Kopier program: Vælg at kopiere en timer-indstilling.

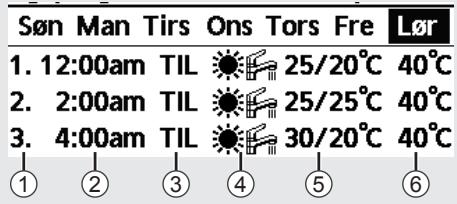

[Eksempel på en timer-opsætning]

Vælg den/de dag(e), du ønsker at redigere ved hjælp af -knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" ~ "6". ② Indstil timerens time og minutter. ③ Vælg tændt/slukket for timeren. ④ Vælg driftstilstanden.

A/A/ // // //

Vælg tilstand ved hjælp af -knapperne.

⑤ Indstil temperaturen for både zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

Lørdag: Progr. 1: Temp.
Zone1	∑	Zone2	∑
TIL	25°C	TIL	25°C

⑥ Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Kraftig optøning

Vælg at afrime de frosne rør.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5] Luk

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5] Luk

Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "JA".

(Hovedskærmen bliver læst.)

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm) Tryk → , ← og derefter i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.) Reset adgangskode Vælg "Reset".

(Skærmen slukker efter 3 sekunder).
