Produkttyp	Luft-vattenvärmepump
Märke	PANASONIC
Modell	WHSQC16H9E8
Värmekapacitet	16 kW
Elförsörjning	230 V / 50 Hz
Köldmedium	R32
Mått (B x H x D)	ca 900 x 600 x 800 mm
Vikt	ca 80 kg
Fjärrkontrolltyp	Trådbunden fjärrkontroll med LCD-skärm
Huvudfunktioner	Uppvärmning, kylning, varmvattenproduktion (VV)
Elpatron	Ja, för VV och uppvärmning
Tyst läge	Ja, med nivåjustering (1-6)
Turbo värme	Ja, för att snabbare nå börvärdet
Veckoprogrammering	Ja, upp till 6 program per dag
Tvångsavfrostning	Ja, manuell för att avfrosta rör
Fjärrkontrollslås	Ja, med PIN-kod (4 siffror)
Felkodshantering	Ja, med initialiseringsfunktion
Underhåll	Rengör filtret regelbundet; anlita professionell för årligt underhåll
Reparerbarhet	Reservdelar tillgängliga via auktoriserad Panasonic-återförsäljare
Manual	Finns att ladda ner gratis på notice-facile.com

Vanliga frågor - WHSQC16H9E8 PANASONIC

Hur använder jag snabbmenyn på fjärrkontrollen?

Tryck på Meny-knappen, använd sedan ▲▼◀▶ för att navigera. Tryck på ▼ för att aktivera/avaktivera valt alternativ. För att återgå till huvudskärmen, tryck på Tillbaka-knappen.

Hur aktiverar jag läget Tvinga reserv-VV?

I snabbmenyn, välj ikonen Tvinga reserv-VV. Tryck på ▼ för att aktivera. Ikonen visar status (aktiverad/avaktiverad). Obs: detta läge är avaktiverat om Tvinga uppvärmning är aktiverat.

Hur ställer jag in tyst läge?

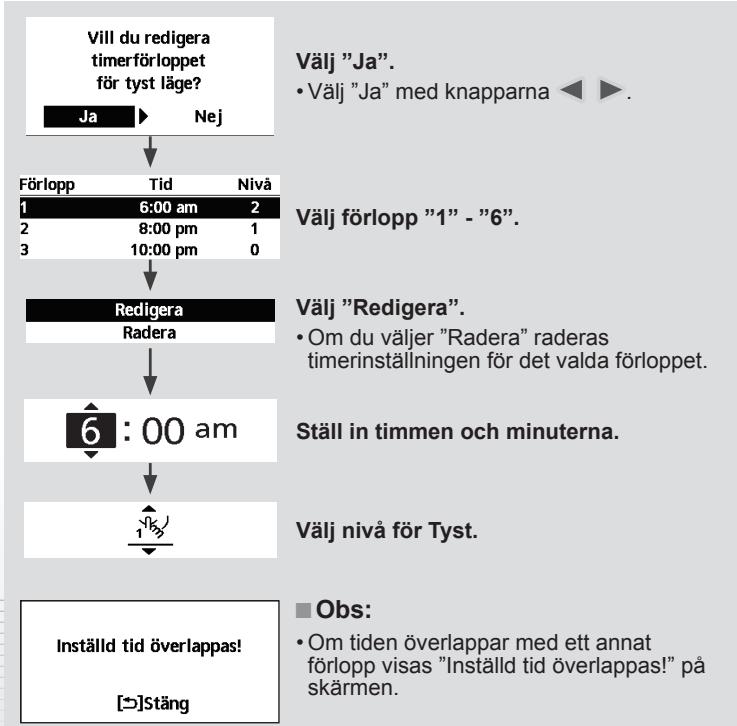

Från snabbmenyn, välj Tyst läge. Välj Ja, välj sedan tyst program (1 till 6) och ställ in timmar och minuter. Bekräfta med ▼. Tystnadsnivån kan justeras.

Hur programmerar jag veckouppvärmning?

I snabbmenyn, välj Veckoprogram. Välj Klockprogrammering. Välj dag, sedan program (1-6). Ställ in starttid, läge (På/Av) och temperatur för varje zon. Bekräfta med ▼.

Hur låser jag fjärrkontrollen?

I snabbmenyn, välj Fjärrlock. Tryck på ▼, välj sedan Ja. Fjärrkontrollen är låst. För att låsa upp, tryck på valfri knapp och ange 4-siffrig PIN-kod (standard 0000).

Vad gör jag vid felkod på displayen?

Använd funktionen Initiera felkoder i snabbmenyn. Se till att alla enheter är avstängda, välj sedan detta alternativ för att återställa tidigare inställningar. Om felet kvarstår, kontakta en professionell.

Hur aktiverar jag turbo värme?

Från snabbmenyn, välj Turbo värme. Tryck på ▼ för att aktivera. Systemet arbetar på full effekt för att snabbare nå börvärdet. Det avaktiveras automatiskt efter en tid.

Hur tvingar jag avfrostning av rör?

I snabbmenyn, välj Tvinga avfrostning. Tryck på ▼ för att bekräfta. Meddelandet 'Begäran accepterad' visas. Avfrostningen startas manuellt för att förhindra rörfrysning.

Hur återställer jag lösenordet för fjärrkontrollen?

På skärmen AV (drift), håll ned knapparna ▲, ▼ och Tillbaka i 5 sekunder. Skärmen visar 'Reset'. Välj 'Reset' för att återställa koden till 0000 och låsa upp fjärrkontrollen.

Var laddar jag ner hela manualen?

Hela manualen i PDF-format finns gratis på notice-facile.com. Du kan ladda ner den direkt eller begära en översättning via e-post.

BRUKSANVISNING WHSQC16H9E8 PANASONIC

Luft-vatten-värmpump

62-67

Svenska

Hurtigmenyveiledning

Luft-til-vann varmepumpe

68-73

Norsk

Pikavalikko-opas

After att de inledande installlningarna har slUTForts kan du valja en snabbmeny bland foljande val och redigera installlningen.

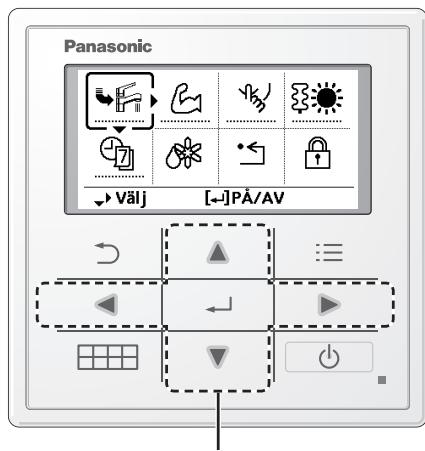

① Tryck pá.

② Använd △▼ △▶ För attwäla meny. ③ Tryck på ↓ För att slå på/av den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tystäge

Tvinga värmare

VeckoTimer

Tvinga avfrostning

Feläterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner på skärmen. (Ikonerna anger varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller

Obs:

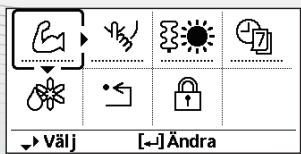

• Om systemet inte är anslutet till tanken (tankanslutning är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

Välj denna ikon för att starta eller avtanka varmvattnet.

Tryck på ← för att bekräfta ditt val.

Tvinga VV är avslaget. Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat. Tvinga varmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Kraftfull

Välj denna ikon för att driva värme-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)

Tvinga värmare

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.)

Tvinga varmare är avslaget. Tvinga varmare är påslaget.

Obs:

Tvinga varmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[Stäng

VeckoTimer

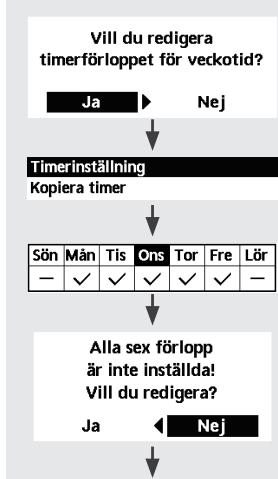

Välj en ikon för att ändra (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.

Välj "Ja".

• Om du väljer "Nej" återgår skärmen till huvudskärmen.
• Timerinställning: Välj Timerinställning för att redigera veckotimern.
• Kopiera timer: Välj för att kopiera en timerinställning.

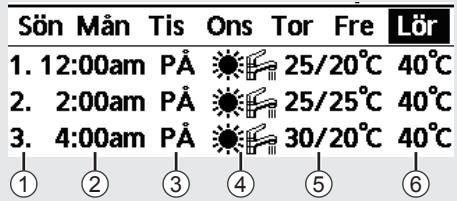

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6". ② Ställ in timmen och minuterna för timern. ③ Välj PÅ/AV för timern. ④ Välj driftslaget.

A/A/ // /H/H/H/H/V·Välj läge med knapparna ▲

(5) Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

(6) Ställ in tanktemperaturen.

Obs:

• Timern är inaktiverad om Tvinga varmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Tvinga avfrostning

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[Stäng

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[Stäng

• Se till att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du låsa fjärrkontrollen?

Ja Nej

Välj "Ja". (Huvudskärmen blir låst.)

• Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen, tryck på någon av tangenterna.

(Om laget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in →, och kontinuerligt i 5 sekunder.

(Skärmen släcks efter 3 sekunder.)

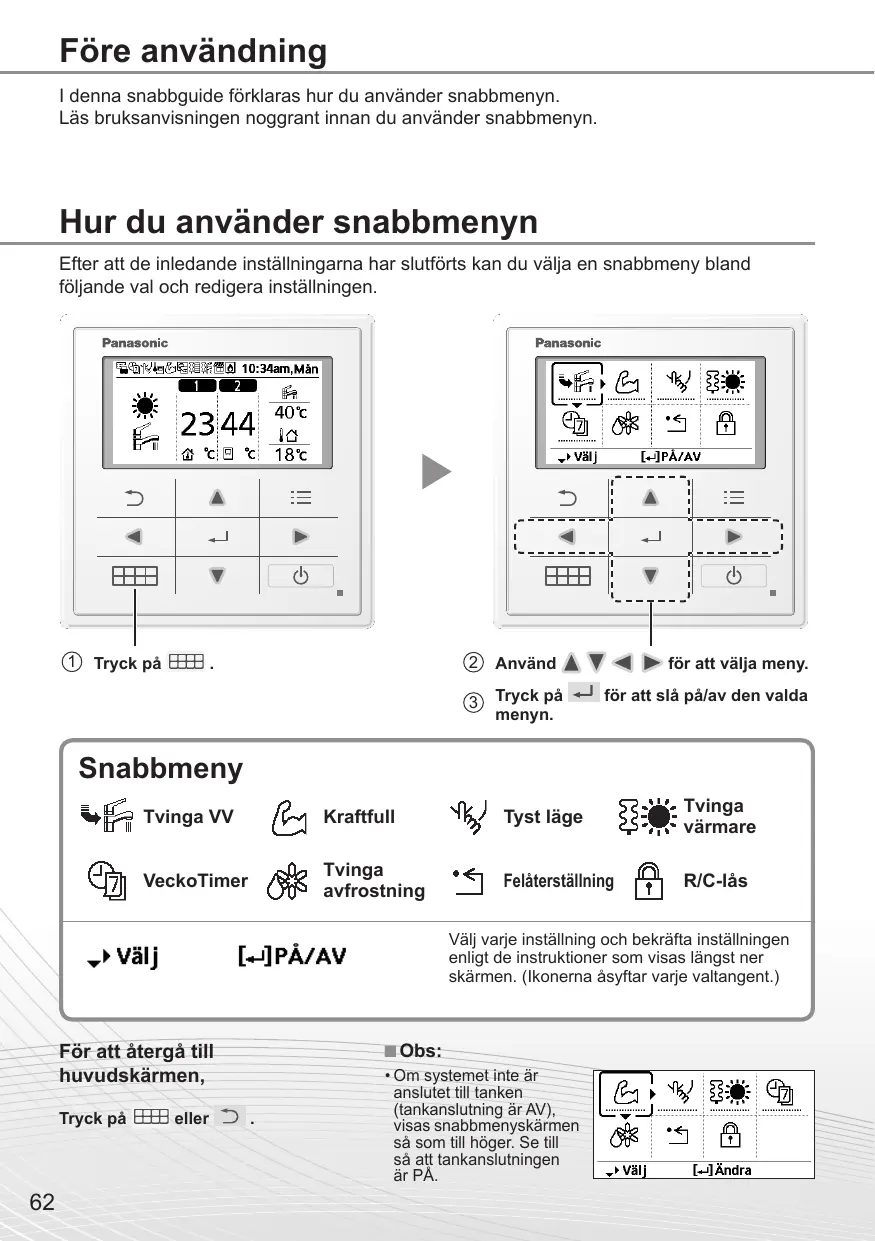

Denna snabbguide förklarar hur du använder snabbmenyn.

Full effekt avaktiveras när systemet slås AV.

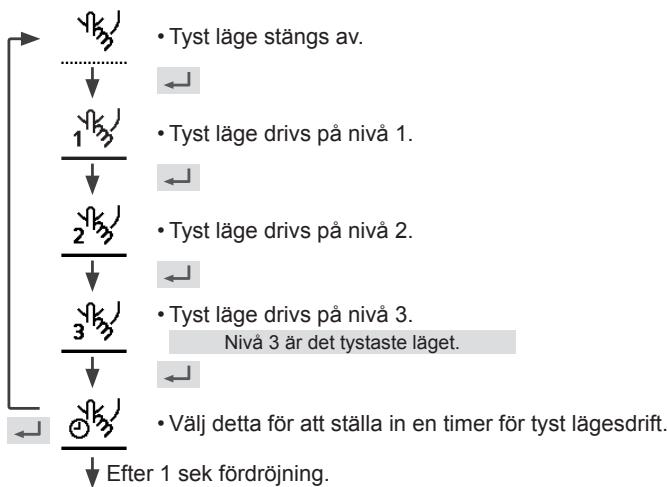

Tyst

Välj denna symbol för tyst drift.

Tryck på ← för att bekräfta valet.
