Produkttyp	Luft-vattenvärmepump
Märke	PANASONIC
Modell	WHSDC16H6E5
Nominell värmekapacitet	16 kW
Strömförsörjning	230 V ~ 50 Hz
Köldmedium	R32
Mått utomhusenhet (B x H x D)	900 x 750 x 350 mm
Vikt utomhusenhet	80 kg
Ljudnivå (utomhusenhet)	~45 dB(A)
Kontrollskärm	Fjärrkontroll med LCD-skärm
Huvudfunktioner	Snabbmeny, veckoprogrammering, tvinga VV, turbovärme, tyst läge, tvinga avfrostning, fjärrlås
Säkerhet	PIN-kodslås, initiering av felkoder
Underhåll och rengöring	Periodisk rengöring av filter (rekommenderas)
Reservdelar och reparerbarhet	Finns på begäran
Energiklass (värme)	A+

Vanliga frågor - WHSDC16H6E5 PANASONIC

Hur använder jag snabbmenyn?

Tryck på menyknappen, använd pilarna ▲▼▲▷ för att välja ett alternativ, tryck sedan på ↓ för att aktivera/inaktivera. För att återgå till huvudskärmen, tryck på knappen Tillbaka.

Hur programmerar jag veckovärme?

I snabbmenyn, välj 'Veckoprog', välj sedan 'Klockprogrammering'. Välj dag, program (1 till 6), tid, på/av-läge, temperatur för zon 1 och zon 2 om tillämpligt. Bekräfta med ↓.

Hur aktiverar jag tvinga VV (varmvatten)?

I snabbmenyn, välj ikonen 'Tvinga reserv-VV'. Tryck på ↓ för att aktivera. VV:n kommer att prioriteras tills manuell avaktivering.

Hur startar jag turbovärme?

Välj ikonen 'Turbovärme' i snabbmenyn och tryck på ↓. Systemet når börvärdet snabbare. Aktivt läge visas på skärmen.

Hur aktiverar jag tyst läge?

Välj ikonen 'Tyst läge' i snabbmenyn och tryck på ↓. Välj tystnadsnivå (1 till 6) och bekräfta. Driften blir tystare.

Hur låser jag fjärrkontrollen?

I snabbmenyn, välj 'Fjärrlås' och tryck på ↓. Välj 'Ja' för att låsa. För att låsa upp, tryck på en tangent, ange 4-siffrig PIN-kod. Som standard är koden 0000.

Glömt lösenord, hur återställer jag det?

På stoppskärmen, tryck samtidigt på knapparna ▲, ▼ och ▷ i 5 sekunder. Välj 'Återställ'. Koden återställs till 0000 och fjärrkontrollen låses upp.

Hur tvingar jag avfrostning av rör?

I snabbmenyn, välj 'Tvinga avfrostning' och tryck på ↓. En förfrågan 'Godkänd' visas. Avfrostningen startar automatiskt.

Hur initierar jag felkoder?

Se till att alla enheter är avstängda. I snabbmenyn, välj 'Initiering av felkoder' och tryck på ↓. Systemet återställer tidigare inställningar.

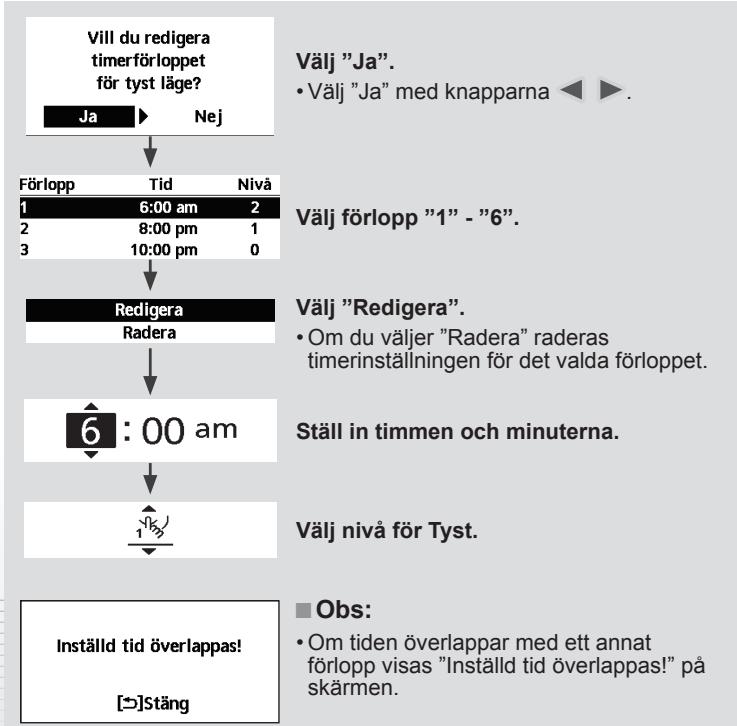

Vad gör jag om skärmen visar 'Angiven tid överlappar'?

Det betyder att två veckoprogram har tider som överlappar. Ändra tiderna för berörda program för att undvika konflikt, och bekräfta sedan igen.

BRUKSANVISNING WHSDC16H6E5 PANASONIC

Luft-vatten-värmpump

62-67

Svenska

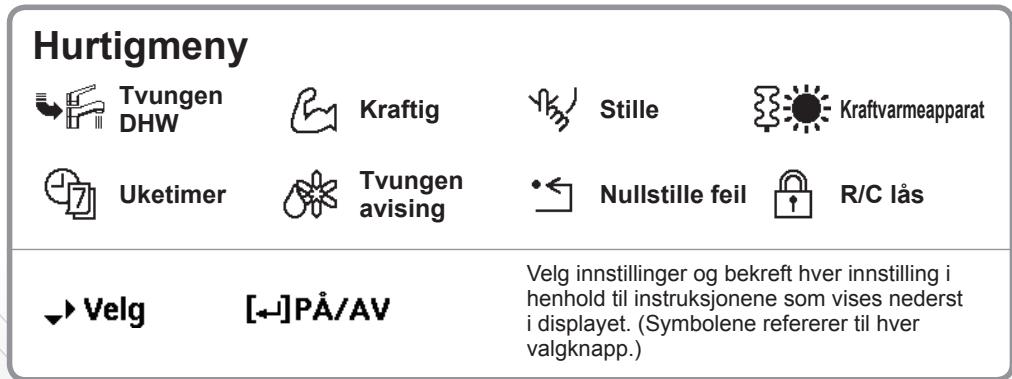

Hurtigmenyveiledning

Luft-til-vann varmepumpe

68-73

Norsk

Pikavalikko-opas

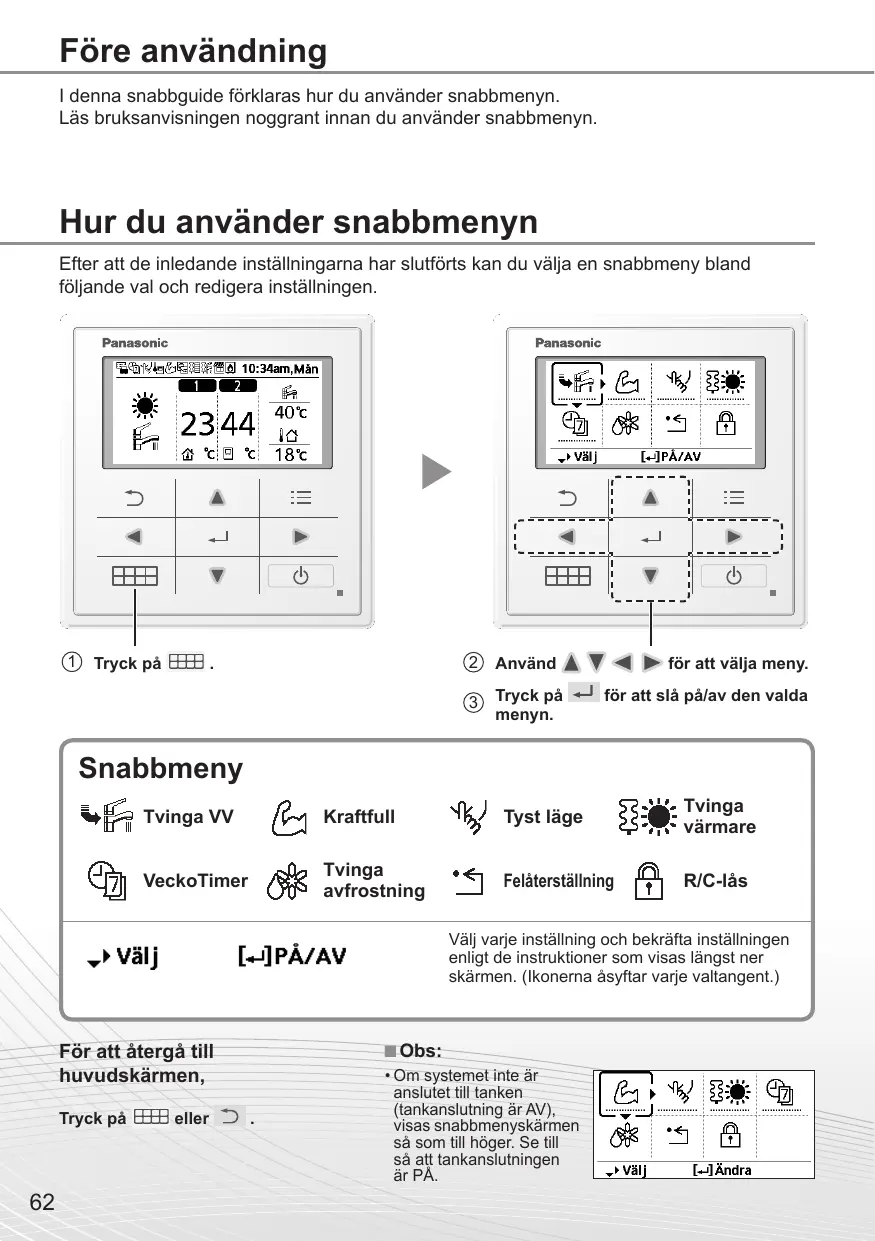

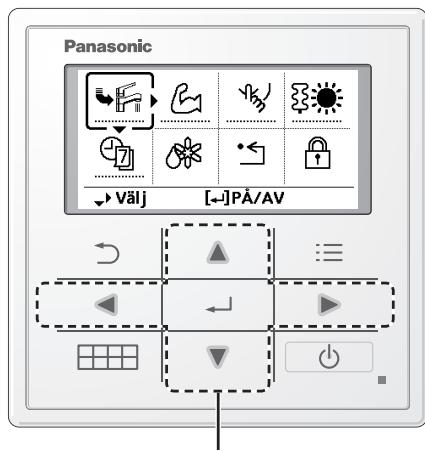

Hur du använder snabbmenyn

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

① Tryck på.

② Använd △▼ △▶ för att välja meny. Tryck på ← för att slå på/av den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

Veckotimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner på skärmen. (Ikonerna visas vid varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller

Obs:

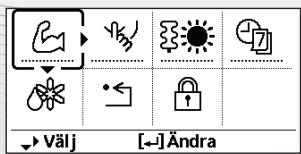

• Om systemet inte är anslutet till tanken (tankanslutningen är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

Välj en ikon för att släppa av tankvarmvattnet.

Tryck på ← för att bekräfta ditt val.

Tvinga VV är avslaget. Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat. Nära Tvinga varmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Kraftfull

Välj denna ikon för att driva värme-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)

Tvinga värmare

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.)

Tvinga varmare är avslaget. Tvinga varmare är påslaget.

Obs:

Tvinga varmare är inaktiverat om drift redan är på. "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[Stäng

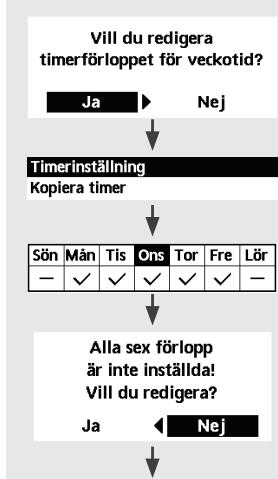

VeckoTimer

Välj en ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.

Välj "Ja".

• Om du väljer "Nej" återgår skärmen till huvudskärmen.
• Timerinställning: Välj Timerinställning för att redigera veckotimern.
• Kopiera timer: Välj för att kopiera en timerinställning.

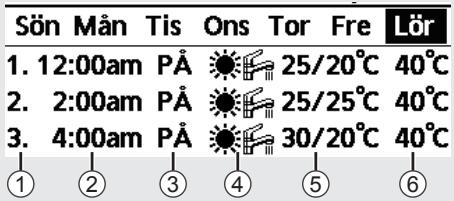

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6". ② Ställ in timmen och minuterna för timern. ③ Välj PÅ/AV för timern. ④ Välj driftsläget.

A/A/ // /H/H/H/H/V - Välj läge med knapparna ▲

⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

⑥ Ställ in tanktemperaturen.

Obs:

• Timern är inaktiverad om Tvinga varmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Tvinga avfrostning

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[Stäng

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[Stäng

• Se till att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du låsa fjärrkontrollen?

Ja Nej

Välj "Ja". (Huvudskärmen blir låst.)

• Om "Nej" väljs återgår skärmen till huvudskärmen.

För att läsa upp fjärrkontrollen, tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in →, och kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återställ".

(Skärmen släcks efter 3 sekunder.)

Denna snabbguide förklarar hur du använder snabbmenyn.

③ Tryck på ← för att slå på/av på valmenyn.

Full effekt deaktiveras när systemet slås AV.

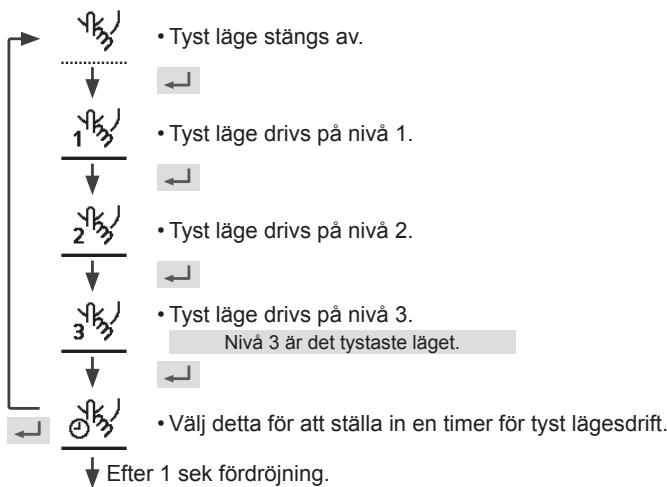

Tyst

Välj denna symbol för tyst drift.

Tryck på ← för att bekräfta valet.
