Produkttyp	Luft/vattenvärmepump
Varumärke	Panasonic
Modell	WH-UD12HE8
Utomhusenhetens mått (L x B x H)	800 x 600 x 300 mm
Utomhusenhetens vikt	45 kg
Elförsörjning	230 V / 50 Hz / enfas
Antal zoner	2
Kompatibilitet med varmvattenberedare	Ja
Fjärrkontrolltyp	Trådbunden med LCD-skärm
Huvudfunktioner	Snabbmeny, Tvinga varmvatten, Turbo-värme, Tyst läge, Tvinga backupvärme, Veckoprogrammering, Tvinga avfrostning, Återställ felkoder, Lås fjärrkontroll
Tvinga backup varmvatten	Kan aktiveras/avaktiveras
Turbo-värme	Snabb uppnåelse av börvärdet
Tyst läge	Tyst drift
Tvinga backupvärme	Elektrisk backupvärme
Veckoprogrammering	Upp till 6 program per dag, kopiering möjlig
Lås fjärrkontroll	4-siffrig kod, kan återställas
Underhåll	Regelbunden rengöring av filter, kontroll av anslutningar
Säkerhet	Skydd mot överbelastning, automatisk avfrostning
Reservdelar	Filter, fjärrkontroll, elektronikkort
Reparerbarhet	Delar tillgängliga, index ej angivet

Vanliga frågor - WH-UD12HE8 PANASONIC

Hur aktiverar man tyst läge på PANASONIC WH-UD12HE8 värmepump?

För att aktivera tyst läge, tryck på knappen Tyst läge i snabbmenyn. Läget startar cirka 1 minut efter aktivering. Det minskar driftljudet.

Hur tvingar man backupvärme (elektrisk backup)?

I snabbmenyn, välj ikonen Tvinga backupvärme. Bekräfta med ▼-knappen. Läget aktiveras efter cirka 1 minut. Observera att det avaktiveras automatiskt om systemet är igång.

Hur programmerar man veckovärme?

Gå till snabbmenyn, välj Veckoprogram, välj Ja. Du kan ställa in upp till 6 program per dag, med tid, läge (A/AB/...), temperatur zon 1 och 2 om tillämpligt, och varmvattenberedarens temperatur.

Hur låser man fjärrkontrollen för att förhindra ändringar?

I snabbmenyn, välj Lås fjärrkontroll, sedan Ja. Fjärrkontrollen är låst. För att låsa upp, tryck på valfri knapp, ange 4-siffrig kod (standard 0000).

Hur återställer man låskoden för fjärrkontrollen om man har glömt den?

Stäng av apparaten (ur drift). Tryck samtidigt på knapparna ▲, ▼ och ↓ i 5 sekunder. Välj Återställ. Koden återställs till 0000 och fjärrkontrollen är olåst.

Vad gör man om en felkod visas?

Använd funktionen Återställ felkoder i snabbmenyn. Se till att alla enheter är avstängda, välj sedan detta alternativ och bekräfta med ▼. Systemet återställer tidigare inställningar.

Hur tvingar man avfrostning av frusna rör?

I snabbmenyn, välj Tvinga avfrostning och bekräfta med ▼. Skärmen visar 'Begäran accepterad'. Avfrostningen sker automatiskt.

Hur aktiverar man Turbo-läge (snabbvärme)?

I snabbmenyn, välj Turbo-värme. Den startar cirka 1 minut efter aktivering för att snabbare nå börvärdestemperaturen. Den avaktiveras vid stopp.

Hur tvingar man varmvattenproduktion?

Välj ikonen Tvinga backup varmvatten i snabbmenyn. Aktivera den. Observera att denna funktion är avaktiverad om tvingad värme är aktiv.

Hur kopierar man en veckoprogrammeringsinställning från en dag till en annan?

I menyn Veckoprogram, efter att ha valt en dag, välj Kopiera tid. Följ instruktionerna för att kopiera timerinställningarna till andra dagar.

BRUKSANVISNING WH-UD12HE8 PANASONIC

Luft-vatten-värmpump

Snabbmenyguide

Luft-till-vatten värmepump

Snabbmenyguide

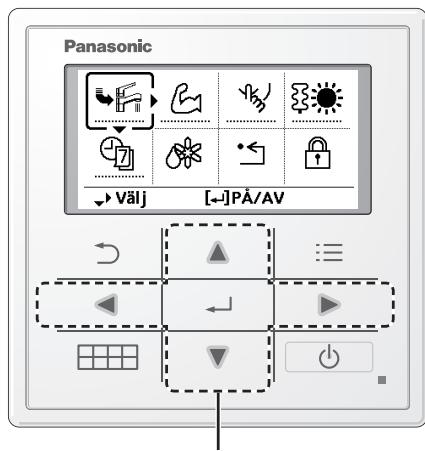

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

① Tryck på.

② Använd △▼ △▶ För att välja meny. ③ Tryck på ↓ För att slå på/av den valda menyn.

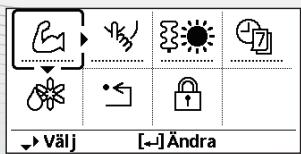

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

Veckotimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner på skärmen. (Ikonerna anger varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller

Obs:

• Om systemet inte är anslutet till tanken (tankanslutning är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

Välj denna ikon för att släppa eller avtanka varmvattnet.

Tryck på ← för att bekräfta ditt val.

Tvinga VV är avslaget. Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga varmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Kraftfull

Välj en kon för att driva avvärmnings-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)

Tvinga värmare

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.)

Tvinga värmare är avslaget. Tvinga värmare är påslaget.

Obs:

• Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[Stäng

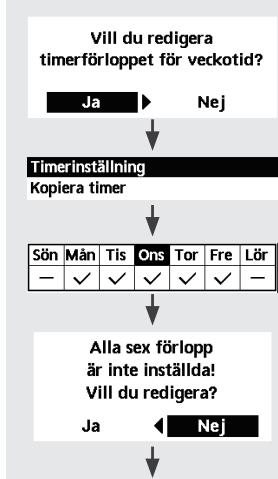

VeckoTimer

Välj en ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.

Välj "Ja".

• Om du väljer "Nej" återgår skärmen till huvudskärmen.
• Timerinställning: Välj Timerinställning för att redigera veckotimern.
• Kopiera timer: Välj för att kopiera en timerinställning.

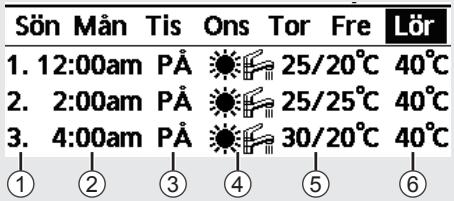

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6". ② Ställ in timmen och minuterna för timern. ③ Välj PÅ/AV för timern. ④ Välj driftsläget.

A/A/ // H/H/H/H/V Välj läge med knapparna ▲

(5) Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

(6) Ställ in tanktemperaturen.

Obs:

• Timern är inaktiverad om Tvinga varmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Tvinga avfrostning

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[Stäng

Felåterställning

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[Stang

• Se till att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du låsa fjärrkontrollen?

Ja Nej

Välj "Ja". (Huvudskärmen blir låst.)

• Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt låses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in → , och kontinuerligt i 5 sekunder.

(Skärmen släcks efter 3 sekunder.)

Denna snabbguide förklarar hur du använder snabbmenyn.

Full effekt avaktiveras när systemet stängs AV.

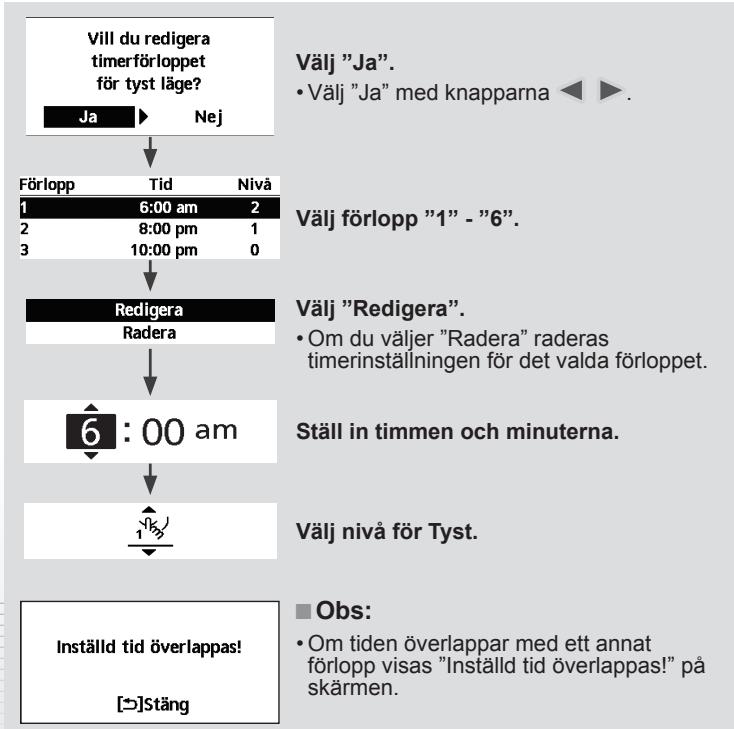

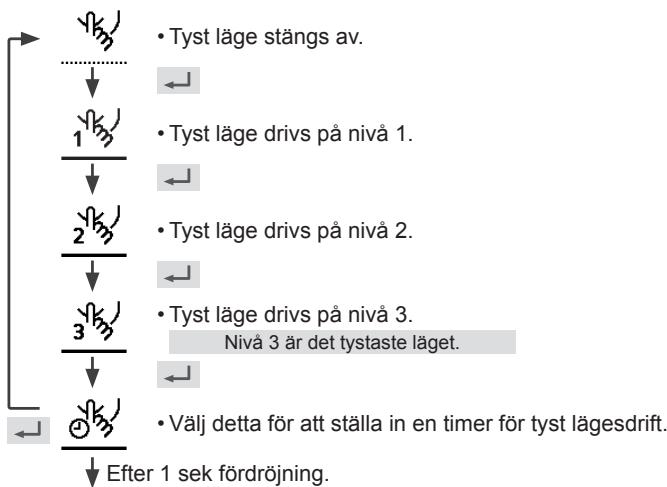

Tyst

Välj denna symbol för tyst drift.

Tryck på ← för att bekräfta valet.
