GEBRUIKSAANWIJZING WH-UD12HE8 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

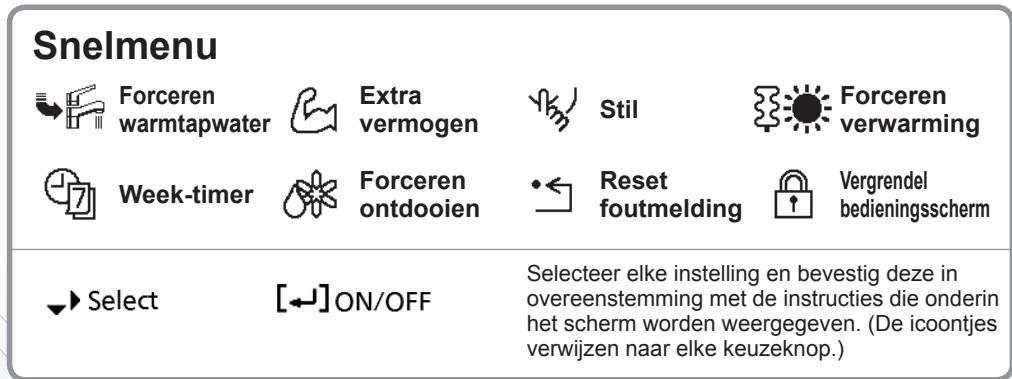

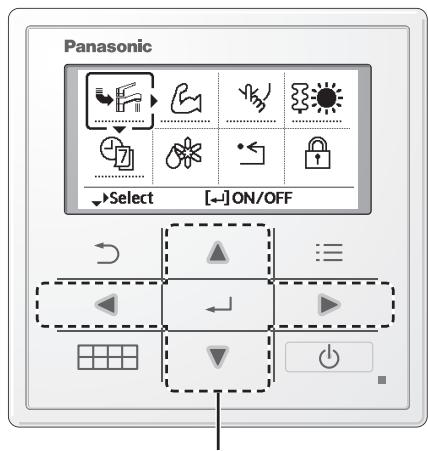

Hoe gebruikt u het snelmenu

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

① Druk op

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om naar het hoofdschema terug te gaan,

druk op ⏻ of

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met "........." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

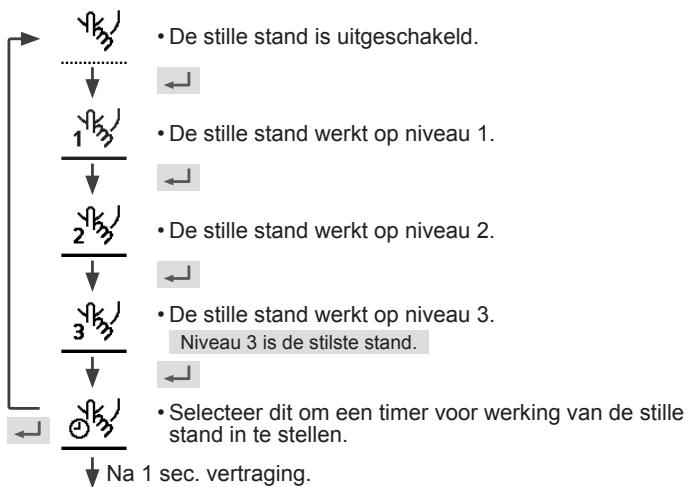

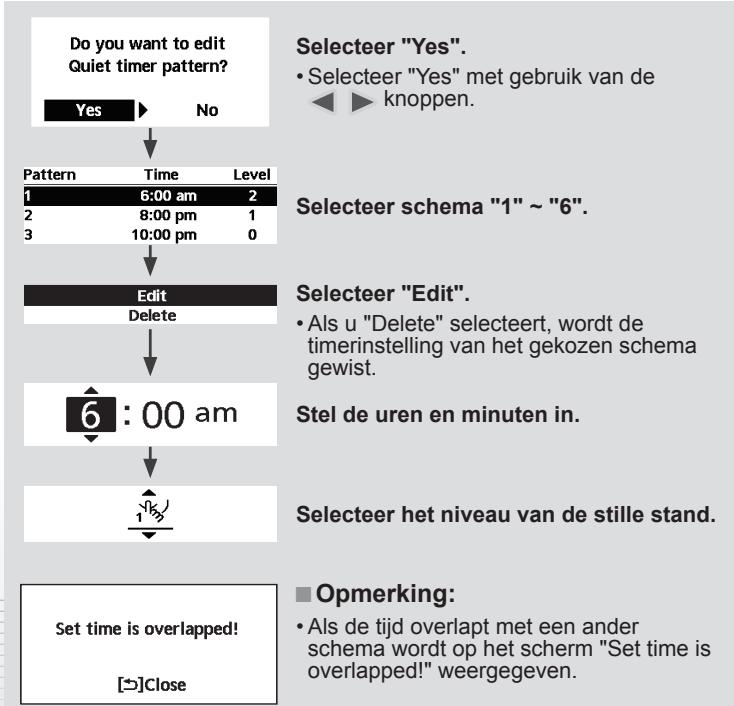

Selecteer dit icoontje voor een stille werking.

Druk op ← , om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

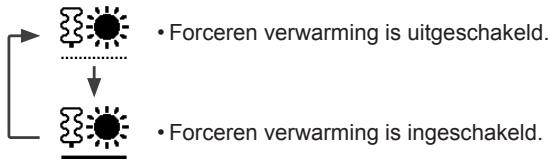

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← , om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

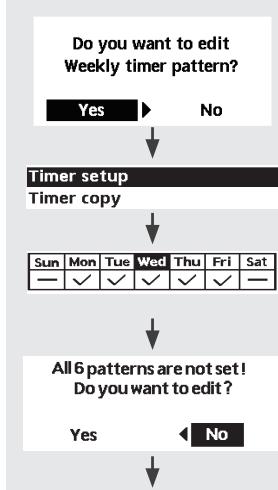

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← , om uw keuze te bevestigen.

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdscherm.
• Timer instellen: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: Selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

• Selecteer de stand met behulp van de ▲▼ knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← om uw keuze te bevestigen.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening. Druk op een willekeurige knop.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van een vergeten wachtwoord (ook bij scherm UIT): houd → en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
