Typ produktu	Pompa ciepła powietrze-woda
Marka	Panasonic
Model	WH-UD12HE8
Wymiary jednostki zewnętrznej (dł. x szer. x wys.)	800 x 600 x 300 mm
Waga jednostki zewnętrznej	45 kg
Zasilanie elektryczne	230 V / 50 Hz / jednofazowe
Liczba stref	2
Kompatybilność z zasobnikiem CWU	Tak
Rodzaj pilota	Przewodowy z wyświetlaczem LCD
Główne funkcje	Szybkie menu, Wymuszenie CWU, Ogrzewanie Turbo, Tryb cichy, Wymuszenie ogrzewania awaryjnego, Programowanie tygodniowe, Wymuszenie odszraniania, Inicjalizacja kodów błędów, Blokada pilota
Wymuszenie CWU awaryjne	Możliwość włączenia/wyłączenia
Ogrzewanie Turbo	Szybkie osiągnięcie zadanej temperatury
Tryb cichy	Cicha praca
Wymuszenie ogrzewania awaryjnego	Awaryjna grzałka elektryczna
Programowanie tygodniowe	Do 6 programów dziennie, możliwość kopiowania
Blokada pilota	Kod 4-cyfrowy, możliwość resetu
Konserwacja	Regularne czyszczenie filtrów, sprawdzanie połączeń
Bezpieczeństwo	Ochrona przed przeciążeniem, automatyczne odszranianie
Części zamienne	Filtry, pilot, karty elektroniczne
Naprawialność	Dostępne części, wskaźnik nie podany

Często zadawane pytania - WH-UD12HE8 PANASONIC

Jak włączyć tryb cichy w pompie ciepła PANASONIC WH-UD12HE8?

Aby włączyć tryb cichy, naciśnij przycisk Tryb cichy w szybkim menu. Tryb uruchamia się około 1 minutę po aktywacji. Zmniejsza hałas pracy.

Jak wymusić ogrzewanie pomocnicze (grzałka awaryjna)?

W szybkim menu wybierz ikonę Wymuś ogrzewanie awaryjne. Potwierdź przyciskiem ▼. Tryb aktywuje się po około 1 minucie. Pamiętaj, że wyłącza się automatycznie, gdy system jest włączony.

Jak zaprogramować ogrzewanie tygodniowe?

Przejdź do szybkiego menu, wybierz Prog. tygodn., wybierz Tak. Możesz ustawić do 6 programów dziennie, z godziną, trybem (A/AB/...), temperaturą strefy 1 i 2 (jeśli dotyczy) oraz temperaturą zasobnika CWU.

Jak zablokować pilota, aby uniknąć zmian?

W szybkim menu wybierz Blokada pilota, a następnie Tak. Pilot jest zablokowany. Aby odblokować, naciśnij dowolny przycisk, wprowadź 4-cyfrowy kod (domyślnie 0000).

Jak zresetować kod blokady pilota, jeśli go zapomniałem?

Wyłącz urządzenie (nie pracuje). Naciśnij jednocześnie przyciski ▲, ▼ i ↓ przez 5 sekund. Wybierz Reset. Kod zostaje zresetowany do 0000, a pilot odblokowany.

Co zrobić w przypadku wyświetlenia kodu błędu?

Użyj funkcji Inicjalizacja kodów błędów w szybkim menu. Upewnij się, że wszystkie jednostki są wyłączone, następnie wybierz tę opcję i potwierdź przyciskiem ▼. System przywraca poprzednie ustawienia.

Jak wymusić odszranianie zamarzniętych rur?

W szybkim menu wybierz Wymuś odszranianie i potwierdź przyciskiem ▼. Ekran wyświetli 'Żądanie zaakceptowane'. Odszranianie odbywa się automatycznie.

Jak włączyć tryb Turbo (szybkie ogrzewanie)?

W szybkim menu wybierz Ogrzewanie Turbo. Uruchamia się około 1 minutę po aktywacji, aby szybciej osiągnąć zadaną temperaturę. Wyłącza się w przypadku zatrzymania.

Jak wymusić produkcję ciepłej wody użytkowej (CWU)?

Wybierz ikonę Wymuś CWU awaryjne w szybkim menu. Włącz ją. Uwaga: ta funkcja jest wyłączona, jeśli aktywne jest ogrzewanie wymuszone.

Jak skopiować ustawienia programowania tygodniowego z jednego dnia na inny?

W menu Prog. tygodn., po wybraniu dnia, wybierz Kopiuj zegar. Postępuj zgodnie z instrukcjami, aby skopiować ustawienia timera na inne dni.

INSTRUKCJA OBSŁUGI WH-UD12HE8 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

Niniejszy skrócony przewodnik obejmuje korzystanie z menu podręcznych. Przed użyciem menu podręcznych należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ ◀ ▶. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Menu

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzałki

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[-]Wł./Wył.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

·Ikona działania ze wskazaniem „...” = WYŁ

• Ikona działania ze wskazaniem „ = WŁ.

Wymuszenie c.w.u.

Wybierz tę ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ←, aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ←, aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu.

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

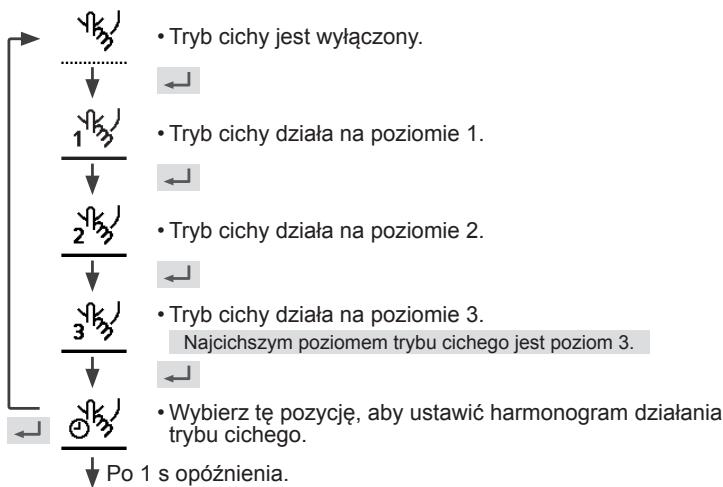

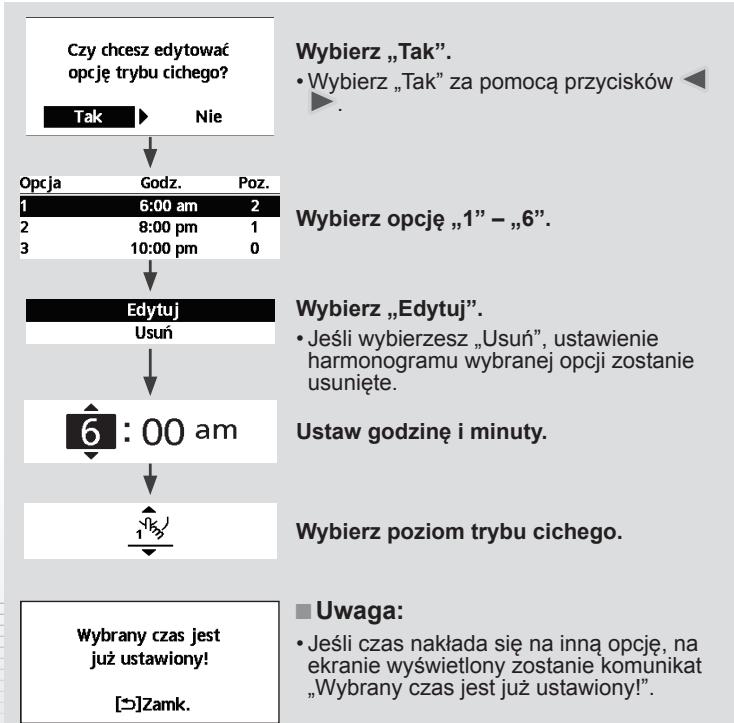

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ←, aby potwierdzić swój wybór.

Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu.

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki jest wyłączone.

Wymuszenie grzałki jest włączone.

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis "Nieakt. z powodu Uruchom. działania!"

Blok. z powodu działania urządzenia!

[5]Zamk.

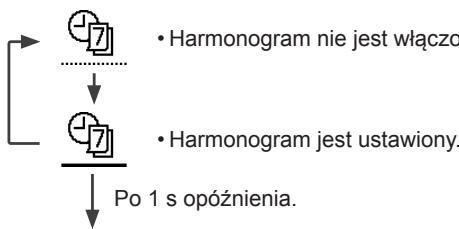

Harmonogram tygodniowy

Wybierz temat, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.

Nie wszystkie opcje są ustawione! Czy chcesz to edytować?

Tak

Nie

• Ustawienia harmonogramu: Wybierz Ustawienia harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

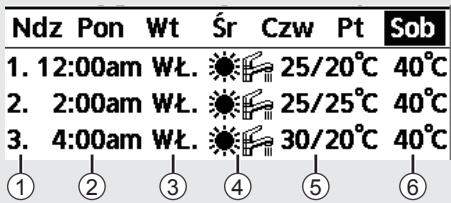

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dzień (dni), które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcje „1" - „6". ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

A/AB/BC/BC/BC/BC

-Wybierz tryb za pomocą przycisków

⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1		Str.2
W.L	25°C	W.L	25°C

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy wyłączone jest wymuszanie grzania lub przy. grzanie / chłodzenie.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamknij.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamknij.

• Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy włączyć blokadę sterownika?

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór „Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj , i przez 5 sekund.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).

Automatyczne odblokowanie odbywa się po pierwszym użyciu danego menu.

Aby aktywować funkcje, użyj danego menu.
