Type de produit	Pompe à chaleur air-eau
Marque	Panasonic
Modèle	WH-UD12HE8
Dimensions unité extérieure (L x P x H)	800 x 600 x 300 mm
Poids unité extérieure	45 kg
Alimentation électrique	230 V / 50 Hz / monophasé
Nombre de zones	2
Compatibilité ballon ECS	Oui
Type de télécommande	Filaire avec écran LCD
Fonctions principales	Menu rapide, Forçage ECS, Chauffage Turbo, Mode Silencieux, Forçage chauffage de secours, Programmation hebdomadaire, Forçage dégivrage, Initialisation codes erreurs, Verrouillage télécommande
Forçage ECS secours	Activable/désactivable
Chauffage Turbo	Atteinte rapide de la consigne
Mode Silencieux	Fonctionnement silencieux
Forçage chauffage secours	Résistance électrique de secours
Programmation hebdomadaire	Jusqu'à 6 programmes par jour, copie possible
Verrouillage télécommande	Code à 4 chiffres, réinitialisable
Entretien	Nettoyage régulier des filtres, vérification des connexions
Sécurité	Protection contre les surcharges, dégivrage automatique
Pièces détachées	Filtres, télécommande, cartes électroniques
Réparabilité	Pièces disponibles, indice non communiqué

FOIRE AUX QUESTIONS - WH-UD12HE8 PANASONIC

Comment activer le mode silencieux sur la pompe à chaleur PANASONIC WH-UD12HE8 ?

Pour activer le mode silencieux, appuyez sur la touche Mode silencieux dans le menu rapide. Le mode démarre environ 1 minute après activation. Il réduit le bruit de fonctionnement.

Comment forcer le chauffage d'appoint (résistance de secours) ?

Dans le menu rapide, sélectionnez l'icône Forcer le chauffage de secours. Confirmez avec la touche ▼. Le mode s'active après environ 1 minute. Notez qu'il se désactive automatiquement si le système est en marche.

Comment programmer le chauffage hebdomadaire ?

Accédez au menu rapide, choisissez Prog. hebdo, sélectionnez Oui. Vous pouvez définir jusqu'à 6 programmes par jour, avec heure, mode (A/AB/...), température zone 1 et 2 si applicable, et température du ballon ECS.

Comment verrouiller la télécommande pour éviter les modifications ?

Dans le menu rapide, sélectionnez Verrou R/C, puis Oui. La télécommande est verrouillée. Pour déverrouiller, appuyez sur n'importe quelle touche, entrez le code à 4 chiffres (par défaut 0000).

Comment réinitialiser le code de verrouillage de la télécommande si je l'ai oublié ?

Mettez l'appareil à l'arrêt (hors fonctionnement). Appuyez simultanément sur les touches ▲, ▼, et ↓ pendant 5 secondes. Sélectionnez Reset. Le code est réinitialisé à 0000 et la télécommande est débloquée.

Que faire en cas de code erreur affiché ?

Utilisez la fonction Initialisation codes erreurs dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées, puis sélectionnez cette option et confirmez avec ▼. Le système restaure les réglages précédents.

Comment forcer le dégivrage des tuyaux gelés ?

Dans le menu rapide, sélectionnez Forcer le dégivrage et confirmez avec ▼. L'écran affiche 'Demande acceptée'. Le dégivrage s'effectue automatiquement.

Comment activer le mode Turbo (chauffage rapide) ?

Dans le menu rapide, sélectionnez Chauffage Turbo. Il démarre environ 1 minute après activation pour atteindre plus rapidement la température de consigne. Il se désactive en cas d'arrêt.

Comment forcer la production d'eau chaude sanitaire (ECS) ?

Sélectionnez l'icône Forcer l'ECS de secours dans le menu rapide. Activez-la. Notez que cette fonction est désactivée si le chauffage forcé est actif.

Comment copier un réglage de programmation hebdomadaire d'un jour à l'autre ?

Dans le menu Prog. hebdo, après avoir sélectionné un jour, choisissez Copie horloge. Suivez les instructions pour copier les réglages du minuteur vers d'autres jours.

MODE D'EMPLOI WH-UD12HE8 PANASONIC

Pompe à chaleur air-eau

Fonctionnement de l'eau chaude sanitaire (ECS)

Appuyez sur cette icône pour activer ou désactiver le mode ECS.

Appuyez pour modifier le réglage.

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

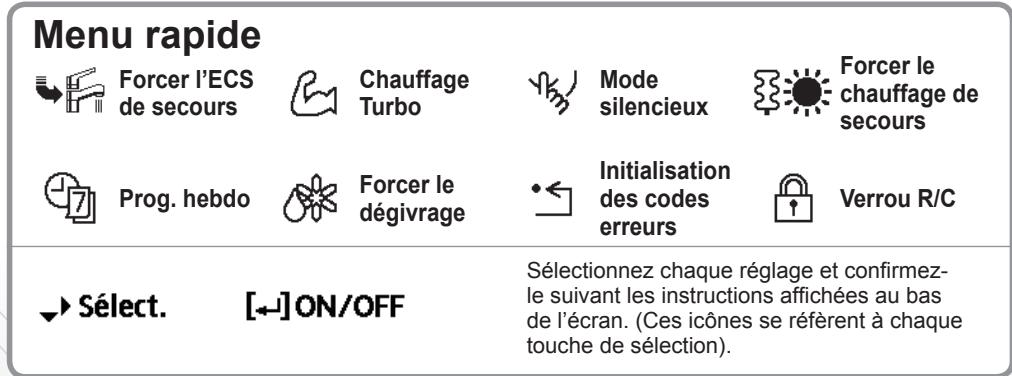

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

Appuyez sur ou

Remarque :

Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ......... » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

Chauffage Turbo

Sélectionnez cette icône pour atteindre plus rapidement la consigne de température en mode chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre environ 1 minute après que ← a été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

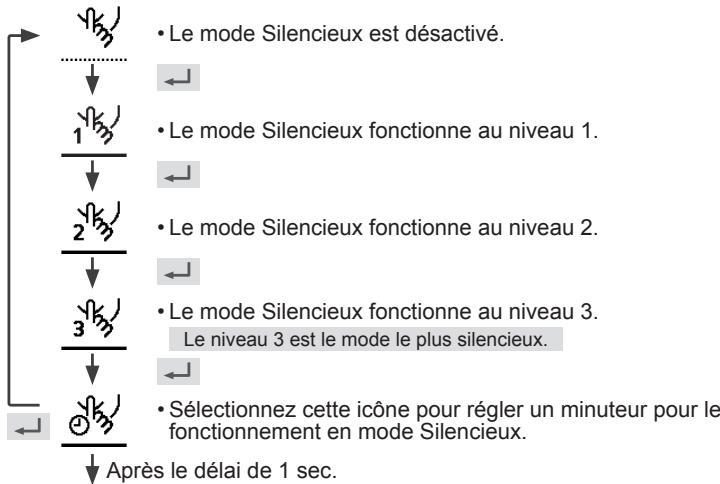

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

• Forcer chauffage de secours est désactivé.
• Forcer chauffage de secours est activé.

Remarque :

• Forcer le chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer]

Prog. hebdo

Appuyez sur cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

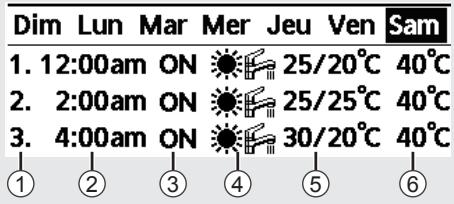

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi : Prog. 1 : T' consigne

⑥ Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer]

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande ?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur → , ← et pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
