Produkttyp	Luft-Wasser-Wärmepumpe
Marke	Panasonic
Modell	WH-UD12HE8
Abmessungen Außengerät (L x B x H)	800 x 600 x 300 mm
Gewicht Außengerät	45 kg
Stromversorgung	230 V / 50 Hz / einphasig
Anzahl der Zonen	2
Kompatibilität Warmwasserspeicher	Ja
Fernbedienungstyp	Kabelgebunden mit LCD-Bildschirm
Hauptfunktionen	Schnellmenü, Zwangswarmwasser, Turboheizung, Silent-Modus, Zwangsheizung Notbetrieb, Wochenprogramm, Zwangstauabtauung, Fehlercode-Initialisierung, Fernbedienungssperre
Zwangswarmwasser Notbetrieb	Aktivierbar/deaktivierbar
Turboheizung	Schnelles Erreichen des Sollwerts
Silent-Modus	Leiser Betrieb
Zwangsheizung Notbetrieb	Elektrische Notheizung
Wochenprogramm	Bis zu 6 Programme pro Tag, Kopie möglich
Fernbedienungssperre	4-stelliger Code, zurücksetzbar
Wartung	Regelmäßige Filterreinigung, Überprüfung der Anschlüsse
Sicherheit	Überlastschutz, automatische Abtauung
Ersatzteile	Filter, Fernbedienung, elektronische Platinen
Reparierbarkeit	Teile verfügbar, Index nicht mitgeteilt

Häufig gestellte Fragen - WH-UD12HE8 PANASONIC

Wie aktiviere ich den Silent-Modus bei der Wärmepumpe PANASONIC WH-UD12HE8?

Um den Silent-Modus zu aktivieren, drücken Sie im Schnellmenü die Taste Silent-Modus. Der Modus startet ca. 1 Minute nach Aktivierung. Er reduziert die Betriebsgeräusche.

Wie erzwinge ich die Zusatzheizung (Notheizung)?

Wählen Sie im Schnellmenü das Symbol Notheizung erzwingen. Bestätigen Sie mit der Taste ▼. Der Modus wird nach etwa 1 Minute aktiviert. Beachten Sie, dass er sich automatisch deaktiviert, wenn das System in Betrieb ist.

Wie programmiere ich die Wochenheizung?

Gehen Sie zum Schnellmenü, wählen Sie Wochenprog., wählen Sie Ja. Sie können bis zu 6 Programme pro Tag mit Uhrzeit, Modus (A/AB/...), Temperatur Zone 1 und 2 (falls zutreffend) und Warmwasserspeichertemperatur einstellen.

Wie sperre ich die Fernbedienung, um Änderungen zu vermeiden?

Wählen Sie im Schnellmenü Fernb. sperren, dann Ja. Die Fernbedienung ist gesperrt. Zum Entsperren drücken Sie eine beliebige Taste, geben Sie den 4-stelligen Code ein (Standard 0000).

Wie setze ich den Sperrcode der Fernbedienung zurück, wenn ich ihn vergessen habe?

Schalten Sie das Gerät aus (außer Betrieb). Drücken Sie gleichzeitig die Tasten ▲, ▼ und ↓ für 5 Sekunden. Wählen Sie Reset. Der Code wird auf 0000 zurückgesetzt und die Fernbedienung wird entsperrt.

Was tun, wenn ein Fehlercode angezeigt wird?

Nutzen Sie die Funktion Fehlercode-Initialisierung im Schnellmenü. Stellen Sie sicher, dass alle Einheiten ausgeschaltet sind, wählen Sie diese Option und bestätigen Sie mit ▼. Das System stellt die vorherigen Einstellungen wieder her.

Wie erzwinge ich die Abtauung gefrorener Rohre?

Wählen Sie im Schnellmenü Abtauung erzwingen und bestätigen Sie mit ▼. Das Display zeigt 'Anfrage angenommen'. Die Abtauung erfolgt automatisch.

Wie aktiviere ich den Turbo-Modus (Schnellheizung)?

Wählen Sie im Schnellmenü Turboheizung. Sie startet ca. 1 Minute nach Aktivierung, um die Solltemperatur schneller zu erreichen. Sie deaktiviert sich bei einem Stopp.

Wie erzwinge ich die Warmwasserproduktion?

Wählen Sie im Schnellmenü das Symbol Not-Warmwasser erzwingen. Aktivieren Sie es. Beachten Sie, dass diese Funktion deaktiviert ist, wenn die Zwangsheizung aktiv ist.

Wie kopiere ich eine Wochenprogrammeinstellung von einem Tag auf einen anderen?

Wählen Sie im Menü Wochenprog. nach Auswahl eines Tages die Option Uhr kopieren. Folgen Sie den Anweisungen, um die Timereinstellungen auf andere Tage zu kopieren.

BEDIENUNGSANLEITUNG WH-UD12HE8 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Still

Wenn nicht alle 6 Schemata eingestellt sind, wird dieser Bildschirm angezeigt.

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung Leistungsbetrieb

Flüsterbetrieb Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

-Betriebssymbol . = AUS

-Betriebssymbol " = " EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

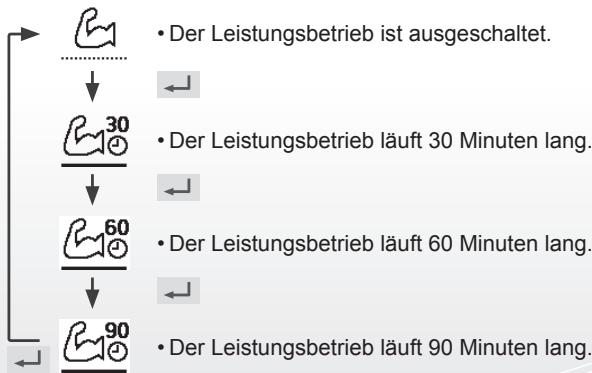

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

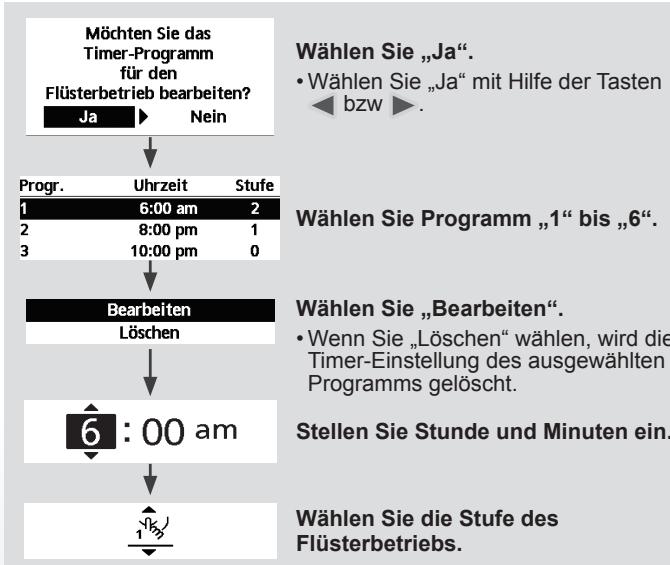

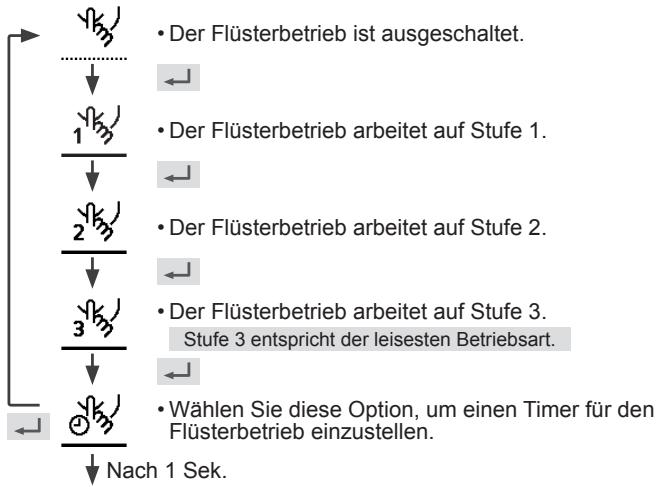

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[Schließen]

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie „Ja“.

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

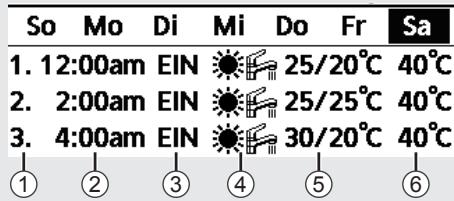

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten ab oder auf.

⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

■ Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen.

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen.

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja

Nein

Wählen Sie "Ja".

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS")

Drücken Sie → , und kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)

Starkes Heizelement

Wöchentlicher Timer

Starkes Abtauen

Fehler zurücksetzen

R/C-Sperre

Starkes Heizelement
