WH-UD12HE8 - Bomba de calor PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de calor aire-agua
Marca	Panasonic
Modelo	WH-UD12HE8
Dimensiones unidad exterior (L x P x A)	800 x 600 x 300 mm
Peso unidad exterior	45 kg
Alimentación eléctrica	230 V / 50 Hz / monofásico
Número de zonas	2
Compatibilidad con depósito ACS	Sí
Tipo de control remoto	Cableado con pantalla LCD
Funciones principales	Menú rápido, Forzado ACS, Calefacción Turbo, Modo Silencioso, Forzado calefacción de emergencia, Programación semanal, Forzado descongelación, Inicialización códigos de error, Bloqueo de control remoto
Forzado ACS de emergencia	Activable/desactivable
Calefacción Turbo	Alcanza rápido la consigna
Modo Silencioso	Funcionamiento silencioso
Forzado calefacción de emergencia	Resistencia eléctrica de emergencia
Programación semanal	Hasta 6 programas por día, copia posible
Bloqueo de control remoto	Código de 4 dígitos, reiniciable
Mantenimiento	Limpieza regular de los filtros, verificación de las conexiones
Seguridad	Protección contra sobrecargas, descongelación automática
Piezas de repuesto	Filtros, control remoto, tarjetas electrónicas
Reparabilidad	Piezas disponibles, índice no comunicado

Preguntas frecuentes - WH-UD12HE8 PANASONIC

¿Cómo activar el modo silencioso en la bomba de calor PANASONIC WH-UD12HE8?

Para activar el modo silencioso, presione la tecla Modo Silencioso en el menú rápido. El modo se inicia aproximadamente 1 minuto después de la activación. Reduce el ruido de funcionamiento.

¿Cómo forzar la calefacción de respaldo (resistencia de emergencia)?

En el menú rápido, seleccione el icono Forzar calefacción de emergencia. Confirme con la tecla ▼. El modo se activa después de aproximadamente 1 minuto. Tenga en cuenta que se desactiva automáticamente si el sistema está en funcionamiento.

¿Cómo programar la calefacción semanal?

Acceda al menú rápido, elija Prog. semanal, seleccione Sí. Puede definir hasta 6 programas por día, con hora, modo (A/AB/...), temperatura zona 1 y 2 si corresponde, y temperatura del depósito ACS.

¿Cómo bloquear el control remoto para evitar modificaciones?

En el menú rápido, seleccione Bloquear control remoto, luego Sí. El control remoto está bloqueado. Para desbloquear, presione cualquier tecla, ingrese el código de 4 dígitos (por defecto 0000).

¿Cómo reiniciar el código de bloqueo del control remoto si lo he olvidado?

Apague el dispositivo (fuera de funcionamiento). Presione simultáneamente las teclas ▲, ▼, y ↓ durante 5 segundos. Seleccione Reset. El código se reinicia a 0000 y el control remoto se desbloquea.

¿Qué hacer en caso de código de error mostrado?

Utilice la función Inicialización códigos de error en el menú rápido. Asegúrese de que todas las unidades estén apagadas, luego seleccione esta opción y confirme con ▼. El sistema restaura los ajustes anteriores.

¿Cómo forzar la descongelación de tuberías congeladas?

En el menú rápido, seleccione Forzar descongelación y confirme con ▼. La pantalla muestra 'Solicitud aceptada'. La descongelación se realiza automáticamente.

¿Cómo activar el modo Turbo (calefacción rápida)?

En el menú rápido, seleccione Calefacción Turbo. Se inicia aproximadamente 1 minuto después de la activación para alcanzar más rápidamente la temperatura de consigna. Se desactiva en caso de parada.

¿Cómo forzar la producción de agua caliente sanitaria (ACS)?

Seleccione el icono Forzar ACS de emergencia en el menú rápido. Actívelo. Tenga en cuenta que esta función se desactiva si la calefacción forzada está activa.

¿Cómo copiar un ajuste de programación semanal de un día a otro?

En el menú Prog. semanal, después de seleccionar un día, elija Copia de reloj. Siga las instrucciones para copiar los ajustes del temporizador a otros días.

MANUAL DE USUARIO WH-UD12HE8 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

① Pulse

② Utilice ▲ ▼ △ para seleccionar un menú. ③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporal semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

Seleccionar.

[+]ON/OFF

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o

Nota:

• Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el icono rápido se mostrará como en esta figura. Asegúrese de que la conexión del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

• Icono de funcionamiento con "——" = ON

ACS forzado

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.
• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

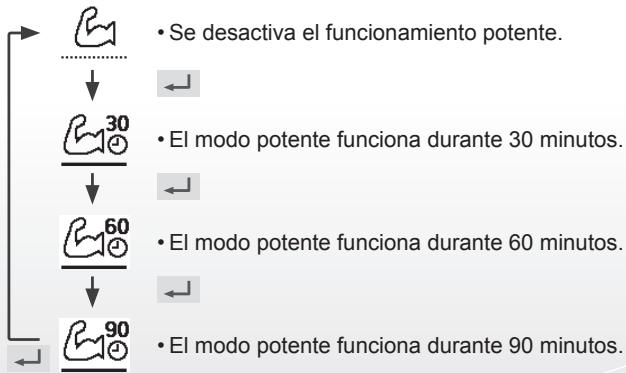

Potente

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

• El modo potente se desconecta al apagar el sistema.

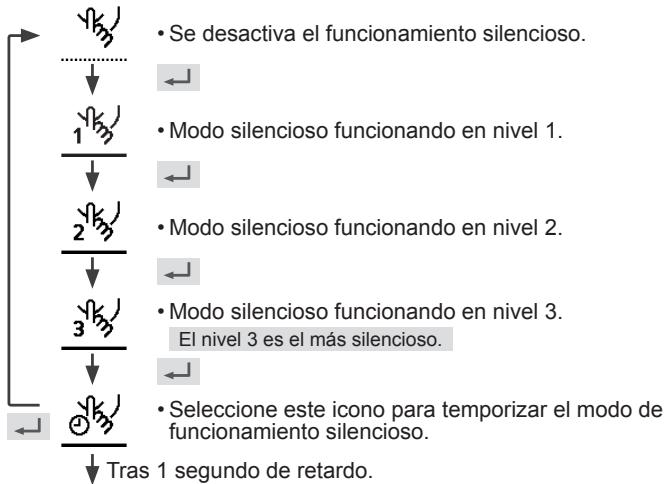

Silencioso

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto antes de haber pulsado ←).

Selección "Sí".

Selección del patrón "1" ~ "6".

Selección "Edición".

• En caso de seleccionar "Borrar", se borrará el ajuste del patrón del temporizador que haya seleccionado.

Ajuste la hora y los minutos.

Selección del nivel de silencio.

¡El tiempo establecido se solapa!

[B]Cerrar

Nota:

• En caso de que coincida en el tiempo con otro patrón, la pantalla mostrará "El tiempo establecido se solapa!".

Resistencia forzada

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado).

Nota:

• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se pondrá a Deshabilitado bajo la operación ON!

Deshabilitado bajo la operación ON!

[B]Cerrar

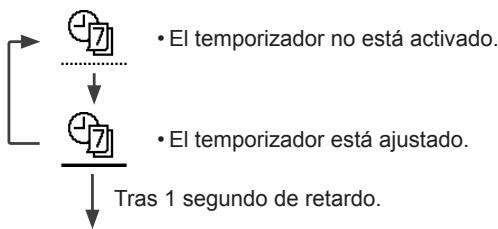

Temporal semanal

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.

Seleccione "Sí".

• Al seleccionar "No" volver a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

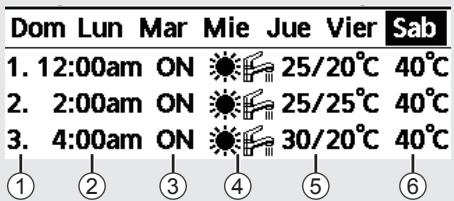

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón "1" ~ "6". ② Establezca la hora y los minutos del programa. ③ Seleccione ON u OFF para el programa. ④ Seleccione el modo de funcionamiento.

Seleccione el modo mediante los botones.

Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

Sabado: Pauta 1: Ajuste T°
Zona1		Zona2
ON	25°C	ON	25°C

Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deben repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[B] Cerrar

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¡Solicitud aceptada!

[B]Cerrar

• Asegúrese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Bloquear panel de control

Selección para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

• Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse la tecla deseada.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del número (La pantalla se desbloquea al introducir el número correcto).

Para restablecer una contraseña olvidada (en la pantalla de desactivar sistemas)

Mantenga pulsadas las teclas →, ← y durante 5 segundos.

(Al aceptar el modo, se mostrará esta pantalla).

(La pantalla se apagará después de 3 segundos).
