Tipo di prodotto	Pompa di calore aria-acqua
Marca	Panasonic
Modello	WH-UD12HE8
Dimensioni unità esterna (L x P x H)	800 x 600 x 300 mm
Peso unità esterna	45 kg
Alimentazione elettrica	230 V / 50 Hz / monofase
Numero di zone	2
Compatibilità bollitore ACS	Sì
Tipo di telecomando	Filo con schermo LCD
Funzioni principali	Menu rapido, Forzatura ACS, Riscaldamento Turbo, Modalità Silenziosa, Forzatura riscaldamento di emergenza, Programmazione settimanale, Forzatura sbrinamento, Inizializzazione codici errore, Blocco telecomando
Forzatura ACS di emergenza	Attivabile/disattivabile
Riscaldamento Turbo	Raggiungimento rapido del setpoint
Modalità Silenziosa	Funzionamento silenzioso
Forzatura riscaldamento di emergenza	Resistenza elettrica di emergenza
Programmazione settimanale	Fino a 6 programmi al giorno, copia possibile
Blocco telecomando	Codice a 4 cifre, resettabile
Manutenzione	Pulizia regolare dei filtri, verifica dei collegamenti
Sicurezza	Protezione contro i sovraccarichi, sbrinamento automatico
Ricambi	Filtri, telecomando, schede elettroniche
Riparabilità	Pezzi disponibili, indice non comunicato

Domande frequenti - WH-UD12HE8 PANASONIC

Come attivare la modalità silenziosa sulla pompa di calore PANASONIC WH-UD12HE8?

Per attivare la modalità silenziosa, premere il tasto Modalità Silenziosa nel menu rapido. La modalità si avvia circa 1 minuto dopo l'attivazione. Riduce il rumore di funzionamento.

Come forzare il riscaldamento di integrazione (resistenza di emergenza)?

Nel menu rapido, selezionare l'icona Forzatura riscaldamento di emergenza. Confermare con il tasto ▼. La modalità si attiva dopo circa 1 minuto. Notare che si disattiva automaticamente se il sistema è in funzione.

Come programmare il riscaldamento settimanale?

Accedere al menu rapido, scegliere Prog. settimanale, selezionare Sì. È possibile definire fino a 6 programmi al giorno, con ora, modalità (A/AB/...), temperatura zona 1 e 2 se applicabile, e temperatura del bollitore ACS.

Come bloccare il telecomando per evitare modifiche?

Nel menu rapido, selezionare Blocco telecomando, poi Sì. Il telecomando è bloccato. Per sbloccare, premere un tasto qualsiasi, inserire il codice a 4 cifre (predefinito 0000).

Come resettare il codice di blocco del telecomando se l'ho dimenticato?

Spegnere l'apparecchio (fuori funzione). Premere contemporaneamente i tasti ▲, ▼ e ↓ per 5 secondi. Selezionare Reset. Il codice viene reimpostato a 0000 e il telecomando è sbloccato.

Cosa fare in caso di visualizzazione di un codice errore?

Utilizzare la funzione Inizializzazione codici errore nel menu rapido. Assicurarsi che tutte le unità siano spente, quindi selezionare questa opzione e confermare con ▼. Il sistema ripristina le impostazioni precedenti.

Come forzare lo sbrinamento dei tubi gelati?

Nel menu rapido, selezionare Forzatura sbrinamento e confermare con ▼. Lo schermo mostra 'Richiesta accettata'. Lo sbrinamento viene effettuato automaticamente.

Come attivare la modalità Turbo (riscaldamento rapido)?

Nel menu rapido, selezionare Riscaldamento Turbo. Si avvia circa 1 minuto dopo l'attivazione per raggiungere più rapidamente la temperatura di setpoint. Si disattiva in caso di arresto.

Come forzare la produzione di acqua calda sanitaria (ACS)?

Selezionare l'icona Forzatura ACS di emergenza nel menu rapido. Attivarla. Notare che questa funzione è disattivata se il riscaldamento forzato è attivo.

Come copiare un'impostazione di programmazione settimanale da un giorno all'altro?

Nel menu Prog. settimanale, dopo aver selezionato un giorno, scegliere Copia orologio. Seguire le istruzioni per copiare le impostazioni del timer in altri giorni.

MANUALE UTENTE WH-UD12HE8 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

• Icona di funzionamento con "..." = OFF

• Selezione "Sì" mediante i bottoni

Selezione "Reinicio".

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Powerful

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare l'impostazione e verificarla in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere o

Nota:

• Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indicata con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

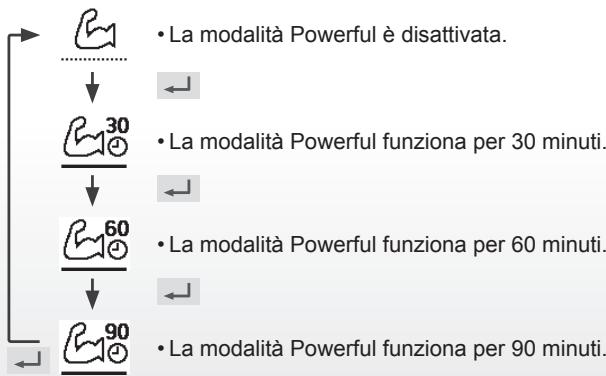

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

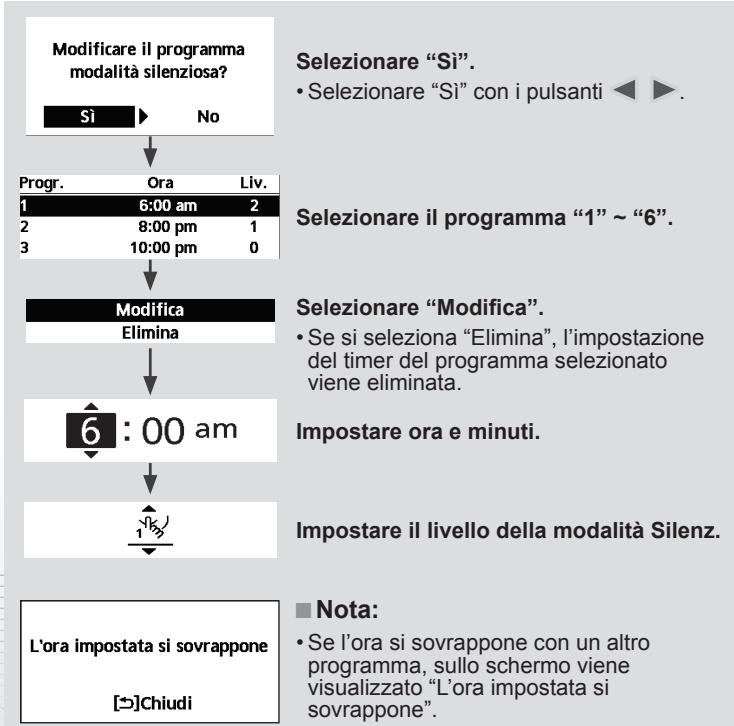

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←.)

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[S]chiudi

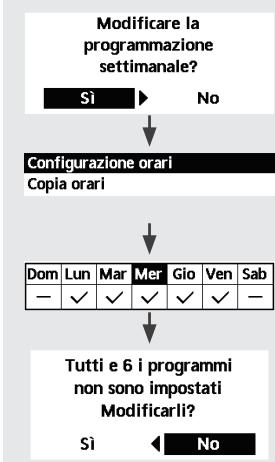

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Sì".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: selezionare Configurazione orari per modificare il programma settimanale.
• Copia orari: selezionare per copiare una configurazione orario.

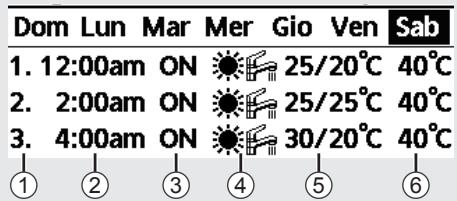

[Esempio di configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

• Selezionare la modalità con i pulsanti.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Sabato: Progr. 1: Imp. temp.
Zona1		Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il telecomando?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente , e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
