Märke	PANASONIC
Modell	WH-SDC03H3E51
Produkttyp	Luft-vatten värmepump
Elektrisk matning	230 V / 50 Hz (enfas)
Nominell värmeeffekt	Cirka 3 kW (uppskattning)
Huvudfunktioner	Uppvärmning, kylning, produktion av varmvatten
Specialfunktioner	Tvinga reservvarmvatten, turbo uppvärmning, tyst läge, tvinga reservvärme
Veckoprogrammering	Ja, upp till 6 program per dag
Tvingad avfrostning	Ja, via snabbmenyn
Fjärrkontroll låsning	Ja, med 4-siffrigt lösenord
Underhåll och rengöring	Rengör filtren regelbundet och kontrollera vattenledningarna
Säkerhet	Frostskydd, automatisk avstängning vid fel
Reservdelar och reparerbarhet	Kontakta kundtjänst för originaldelar
Allmän information	Värmepump med fjärrkontroll och display

Vanliga frågor - WH-SDC03H3E51 PANASONIC

Hur aktiverar man tvingat reservvarmvattenläge?

I snabbmenyn, välj ikonen Tvinga reservvarmvatten och tryck på ← för att bekräfta. Observera att detta alternativ är inaktiverat om Tvinga uppvärmning är aktiverat.

Hur använder man turbo uppvärmning?

Välj ikonen Turbo uppvärmning i snabbmenyn och tryck på ←. Kraftläget startar cirka 1 minut efter bekräftelse. Det gör att du snabbare når börvärdet.

Hur ställer man in tyst läge?

Välj ikonen Tyst läge och tryck på ←. Du kan välja mellan 3 tystnadsnivåer (1 = minst tyst, 3 = mest tyst). En timer kan programmeras via Tyst prog..

Hur tvingar man reservvärme?

I snabbmenyn, välj Tvinga reservvärme och tryck på ←. Observera att denna funktion är inaktiverad när systemet är i normal drift.

Hur programmerar man veckoprogrammet?

Välj Veckoprogram i snabbmenyn. Du kan ändra upp till 6 program per dag, ställa in tid, läge (uppvärmning/kylning) och temperatur för varje zon och varmvattenberedaren.

Hur tvingar man avfrostning?

Välj ikonen Tvinga avfrostning i snabbmenyn. Skärmen visar 'Begäran accepterad' när läget aktiverats.

Hur återställer man felkoder?

Välj Återställning av felkoder i snabbmenyn. Se till att alla enheter är avstängda innan du återställer tidigare inställningar.

Hur låser man fjärrkontrollen?

Välj Lås Fjärrkontroll i snabbmenyn och bekräfta med 'Ja'. För att låsa upp, tryck på valfri knapp och ange det 4-siffriga lösenordet (standard 0000).

Hur återställer man lösenordet för fjärrkontrollen?

Från stoppskärmen, håll ned knapparna ↩, ← och ▶ i 5 sekunder. Välj 'Reset' för att återställa lösenordet till 0000.

Vad gör man om skärmen visar 'Inaktiverad på grund av driftläge På'?

Detta meddelande visas när du försöker aktivera Tvinga reservvärme medan systemet är i normal drift. Stäng först av enheten innan du aktiverar denna funktion.

BRUKSANVISNING WH-SDC03H3E51 PANASONIC

Luft-vatten-värmepump

62-67

Svenska

Hurtigmenyveiledning

Luft-til-vann varmepumpe

68-73

Norsk

Pikavalikko-opas

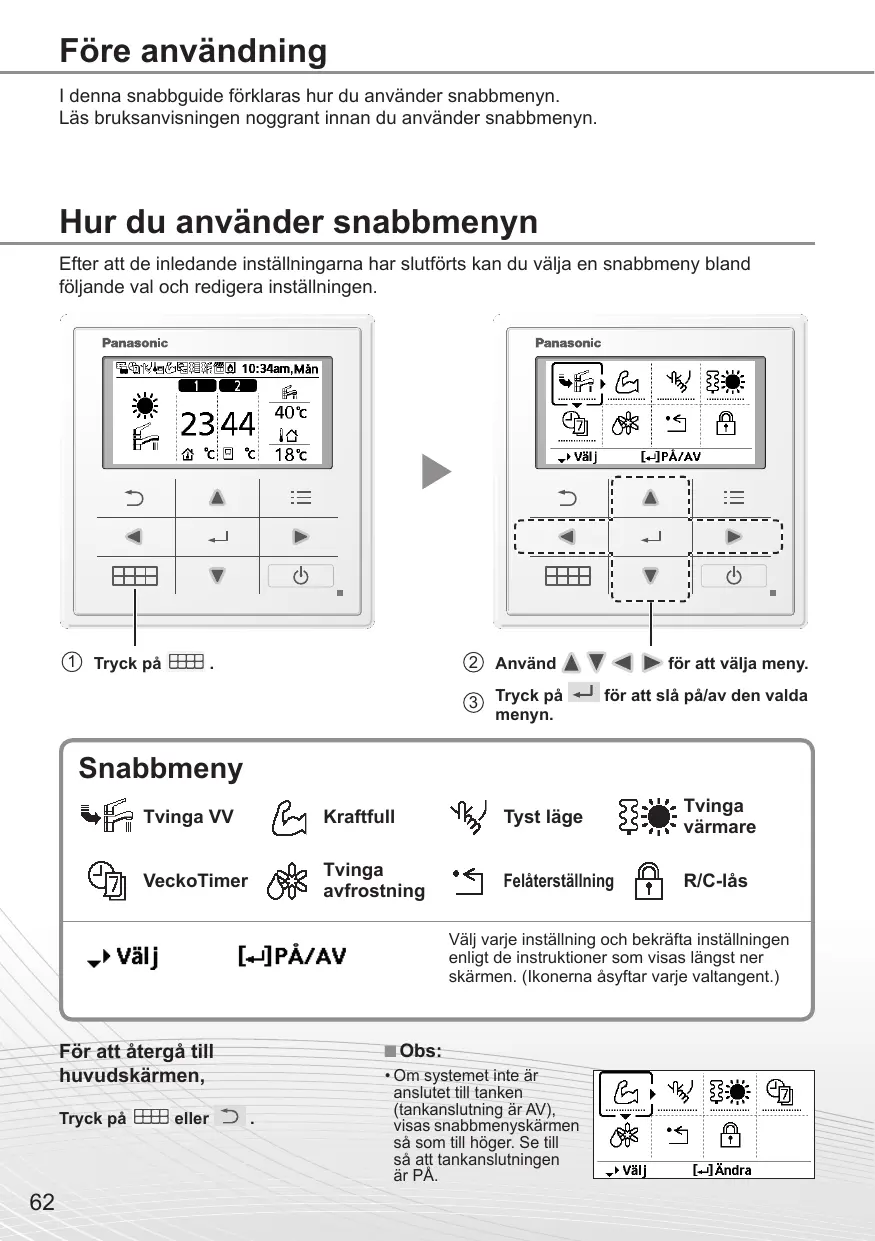

I denna snabbguide förklaras hur du använder snabbmenyn. Läs bruksanvisningen noggrant innan du använder snabbmenyn.

Hur du använder snabbmenyn

Efter att de inledande inställningarna har slutförts kan du välja en snabbmeny bland följande val och redigera inställningen.

② Använd ▲ ▼ ◀ ▶ för att välja meny.

③ Tryck på ← för att slå på/av den valda menyn.

Snabbmeny

Tvinga VV

Kraftfull

Tyst läge

Tvinga värmare

VeckoTimer

Tvinga avfrostning

Felåterställning

R/C-lås

Välj varje inställning och bekräfta inställningen enligt de instruktioner som visas längst ner skärmen. (Ikonerna åsyftar varje valtangent.)

För att återgå till huvudskärmen,

Tryck på eller ↻.

Obs:

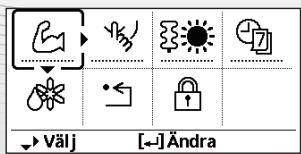

- Om systemet inte är anslutet till tanken (tankanslutning är AV), visas snabbmenyskärmen så som till höger. Se till så att tankanslutningen är PÅ.

Angående driftsikon

Exempel:

- Driftsikon indikerad med "......" = AV

Välj denna ikon för att slå på eller av tankvarmvattnet.

Tryck på ← för att bekräfta ditt val.

- Tvinga VV är avslaget.

- Tvinga VV är påslaget.

Obs:

• Tvinga VV är inaktiverat när Tvinga värmare är påslaget.
• Om Tvinga VV är avslaget bör drift & läge ändras tillbaka till den tidigare minneslagrade statusen.

Välj denna ikon för att driva värmnings-/avkylningssystemet kraftfullt.

Tryck på ← för att bekräfta ditt val.

(Den kraftfulla driften startar ungefär 1 minut efter att ← trycks ner.)

Obs:

- Kraftfull inaktiveras när driften stängs AV.

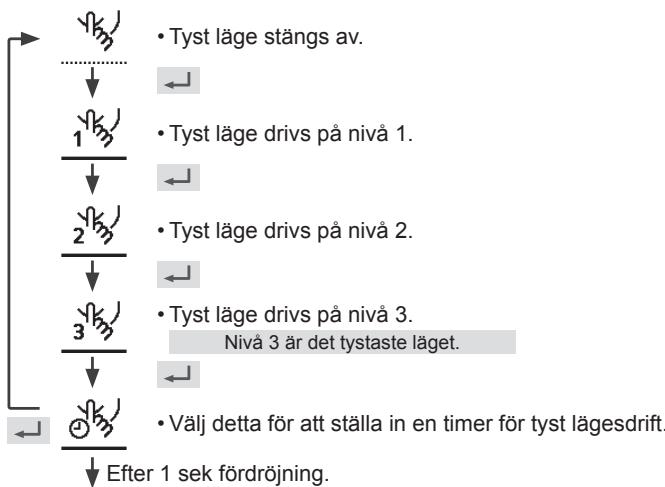

Välj denna ikon för att driva tyst.

Tryck på ← för att bekräfta ditt val.

(Den tysta driften startar ungefär 1 minut efter att ← trycks ner.)


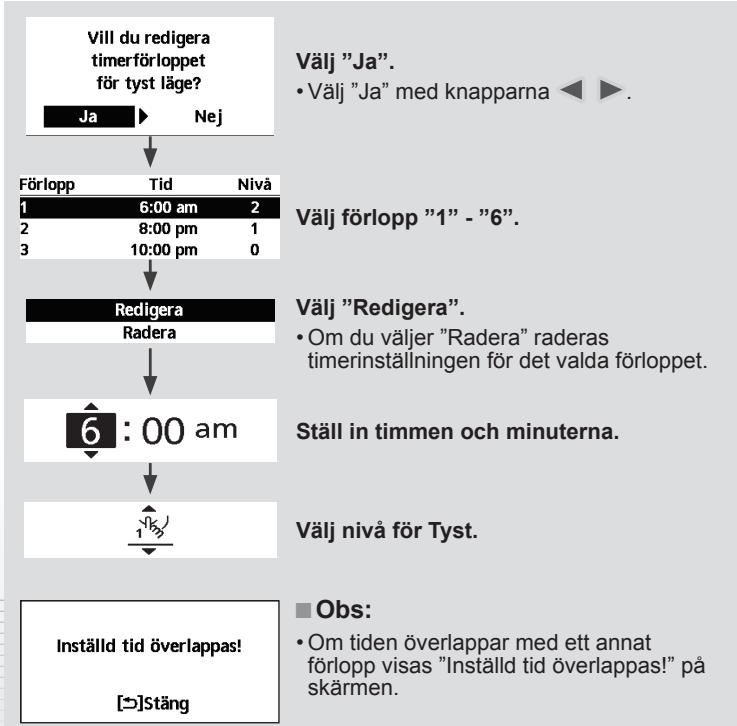

    A["Vill du redigera timerförloppet för tyst läge?"] --> B["Förlopp 1 6:00 am 2\n2 8:00 pm 1\n3 10:00 pm 0"]
    B --> C["Redigera Radera"]
    C --> D["6:00 am"]
    D --> E["Ställ in timmen och minuterna."]
    E --> F["Välj nivå för Tyst."]
    G["Välj "Ja".\n• Välj "Ja" med knapparna ◀◀ ▶"] --> H["Välj förlopp "1" - "6"."]
    I["Inställd tid överlappas! \n[>"]Stäng] --> J["■ Obs:\n• Om tiden överlappar med ett annat förlopp visas "Inställd tid överlappas!" på skärmen."]

Välj för att tvinga på värmaren.

Tryck på ← för att bekräfta ditt val.

(Läget Tvinga värmare startar ungefär 1 minut efter att ← trycks ner.

Obs:

- Tvinga värmare är inaktiverat om drift redan är på och "Disabled due to Operation ON!" visas.

Inaktiverad på grund av att driften är igång!

[→]Stäng

Välj denna ikon för att radera (avbryta) eller ändra den förinställda veckotimern.

Tryck på ← för att bekräfta ditt val.


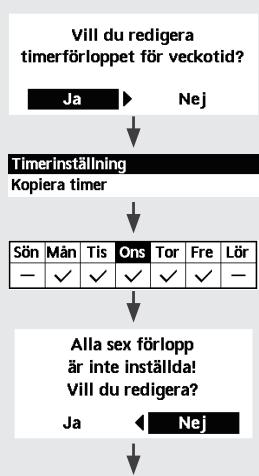

    A["Vill du redigera timerförloppet för veckotid?"] --> B["Ja"] --> C["Nej"]
    B --> D["Timerinställning"]
    D --> E["Kopiera timer"]
    E --> F["Sön"] --> G["Mån"] --> H["Tis"] --> I["Ons"] --> J["Tor"] --> K["Fre"] --> L["Lör"]
    F --> M["—"] --> N["✓"] --> O["✓"] --> P["✓"] --> Q["✓"] --> R["✓"] --> S["—"]
    G --> T["Alla sex förlopp är inte inställda!"]
    I --> T
    J --> T
    K --> T
    L --> U["Vill du redigera?"]
    M --> V["Ja"] <--_W["Nej"]
    N --> V
    O --> V
    P --> V
    Q --> V
    R --> V

Välj "Ja".

- Om du väljer "Nej" återgår skärmen till huvudskärmen.

- Timerinställning: Välj Timerinställning för att redigera veckotimern.

- Kopiera timer: Välj för att kopiera en timerinställning.

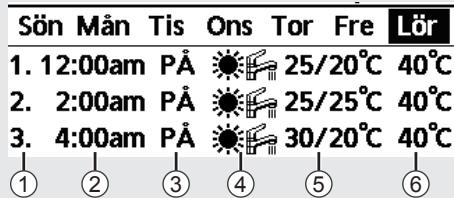

[Exempel på en timerinställning]

Välj dag(ar) som du vill redigera med knapparna ▲ ▼.

Om alla 6 förlopp inte är förinställda visas denna skärm.

① Välj förlopp "1" - "6".
② Ställ in timmen och minuterna för timern.
③ Välj PÅ/AV för timern.
④ Välj driftsläget.

• Välj läge med knapparna ▲ ▼.

⑤ Ställ in temperaturen för både Zon 1 och 2 (om ditt system har 2-zonsinställningen).

Lördag: Förlopp1: Inst. temp.
Zon1		Zon2
PÅ	25 °C	PÅ	25 °C	45 °C

⑥ Ställ in tanktemperaturen.

Obs:

• Timer är inaktiverad om Tvinga värmare är på eller värme/kylväxlare är aktiverad.
• Om du har förinställt veckotimern för 2 zoner måste du upprepa samma procedur med zon 2.

Välj att avfrosta de frusna rören.

Tryck på ← för att bekräfta ditt val.

(Om läget är accepterat visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

Välj för att återställa de föregående inställningarna om fel har inträffat.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Begäran accepteras!

[→]Stäng

- Se till så att alla enheter är avstängda innan du väljer detta läge som återställer hela systemet till de föregående inställningarna.

Simple padlock icon inside a rounded square frame (no text or symbols)

R/C-lås

Välj för att låsa fjärrkontrollen.

Tryck på ← för att bekräfta ditt val.

(Om läget har accepterats visas skärmen nedan.)

Vill du läsa fjärrkontrollen?

Välj "Ja". (Huvudskärmen blir låst.)

- Om "Nej" väljs återgår skärmen till huvudskärmen.

För att låsa upp fjärrkontrollen Tryck på någon av tangenterna.

(Om läget har accepterats visas skärmen nedan.)

Ange ett 4-siffrigt nummer (om numret är korrekt läses skärmen upp).

För att återställa glömt lösenord (under drift AV-skärmen)

Tryck in ↩, ↙ och ► kontinuerligt i 5 sekunder.

(Om läget har accepterats visas skärmen nedan.)

Välj "Återst.".

1. Lösenord återställt till 0000
2. Fjärrkontroll olåst

(Skärmen släcks efter 3 sekunder.)
