Marque	PANASONIC
Modèle	WH-SDC03H3E51
Type de produit	Pompe à chaleur air-eau
Alimentation électrique	230 V / 50 Hz (monophasé)
Puissance nominale chauffage	Environ 3 kW (estimation)
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire
Fonctions spéciales	Forcer l'ECS de secours, chauffage turbo, mode silencieux, forcer le chauffage de secours
Programmation hebdomadaire	Oui, jusqu'à 6 programmes par jour
Dégivrage forcé	Oui, via le menu rapide
Verrouillage télécommande	Oui, avec mot de passe 4 chiffres
Entretien et nettoyage	Nettoyer régulièrement les filtres et vérifier les conduites d'eau
Sécurité	Protection contre le gel, arrêt automatique en cas d'erreur
Pièces détachées et réparabilité	Consulter le service après-vente pour les pièces d'origine
Informations générales	Pompe à chaleur avec télécommande et écran d'affichage

FOIRE AUX QUESTIONS - WH-SDC03H3E51 PANASONIC

Comment activer le mode forcé de l'ECS de secours ?

Dans le menu rapide, sélectionnez l'icône Forcer l'ECS de secours et appuyez sur ← pour confirmer. Notez que cette option est désactivée si Forcer le chauffage est activé.

Comment utiliser le chauffage turbo ?

Sélectionnez l'icône Chauffage Turbo dans le menu rapide et appuyez sur ←. Le mode puissant démarre environ 1 minute après confirmation. Il permet d'atteindre plus rapidement la consigne de température.

Comment régler le mode silencieux ?

Sélectionnez l'icône Mode silencieux et appuyez sur ←. Vous pouvez choisir parmi 3 niveaux de silence (1 = le moins silencieux, 3 = le plus silencieux). Un minuteur peut être programmé via Silence progr..

Comment forcer le chauffage de secours ?

Dans le menu rapide, sélectionnez Forcer le chauffage de secours et appuyez sur ←. Notez que cette fonction est désactivée lorsque le système est en marche normale.

Comment programmer le programme hebdomadaire ?

Sélectionnez Prog. hebdo dans le menu rapide. Vous pouvez modifier jusqu'à 6 programmes par jour, régler l'heure, le mode (chauffage/refroidissement) et la température pour chaque zone et le ballon ECS.

Comment forcer le dégivrage ?

Sélectionnez l'icône Forcer le dégivrage dans le menu rapide. L'écran affiche 'Demande acceptée' une fois le mode activé.

Comment initialiser les codes erreurs ?

Sélectionnez Initialisation des codes erreurs dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées avant de restaurer les réglages précédents.

Comment verrouiller la télécommande ?

Sélectionnez Verrou R/C dans le menu rapide, puis confirmez avec 'Oui'. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez le mot de passe à 4 chiffres (par défaut 0000).

Comment réinitialiser le mot de passe de la télécommande ?

Depuis l'écran d'arrêt, maintenez enfoncées les touches ↩, ← et ▶ pendant 5 secondes. Sélectionnez 'Reset' pour remettre le mot de passe à 0000.

Que faire si l'écran indique 'Désactivé en raison du fonctionnement Marche' ?

Cette notification apparaît lorsque vous tentez d'activer Forcer chauffage de secours alors que le système est en marche normale. Arrêtez d'abord l'appareil avant d'activer cette fonction.

MODE D'EMPLOI WH-SDC03H3E51 PANASONIC

Pompe à chaleur air-eau

44-49

Français

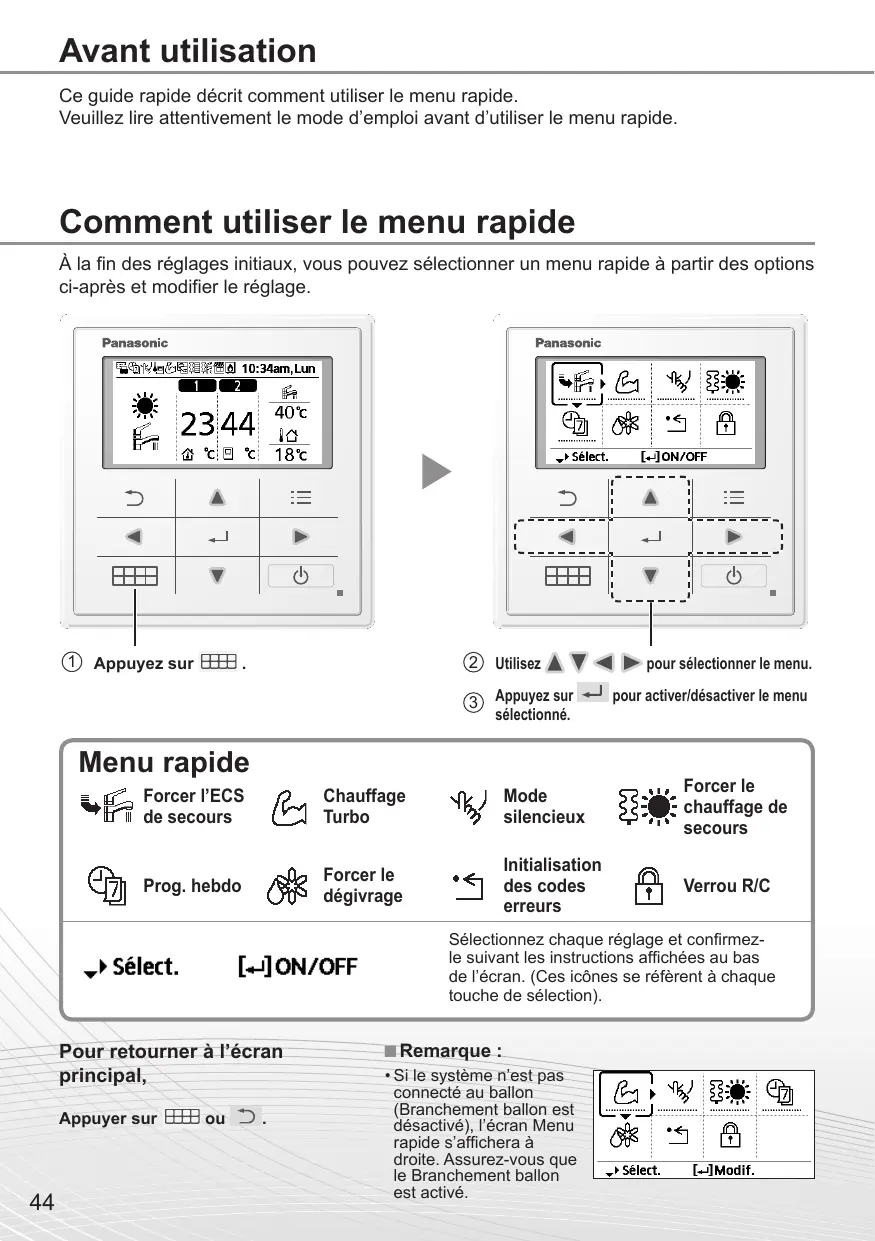

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

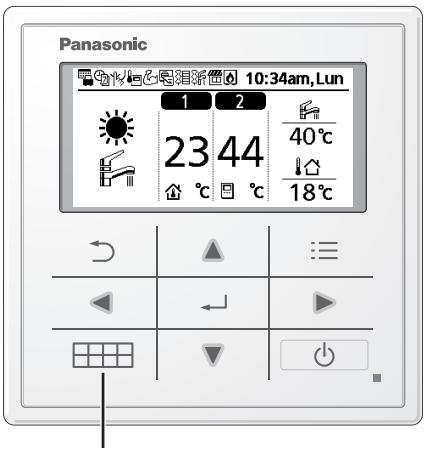

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

② Utilisez ▲ ▼ ◀ ▶ pour sélectionner le menu.
③ Appuyez sur ← pour activer/désactiver le menu sélectionné.

Menu rapide

Forcer l'ECS de secours

Chauffage Turbo

Mode silencieux

Forcer le chauffage de secours

Prog. hebdo

Forcer le dégivrage

Initialisation des codes erreurs

Verrou R/C

→ Sélect.

[←] ON/OFF

Sélectionnez chaque réglage et confirmez-le suivant les instructions affichées au bas de l'écran. (Ces icônes se réfèrent à chaque touche de sélection).

Pour retourner à l'écran principal,

Appuyer sur 📄 ou ↻.

Remarque :

- Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

- Indication de l'icône de fonctionnement « ...... » = ARRÊT

- Indication de l'icône de fonctionnement « ——— » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ← pour confirmer votre sélection.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent état mémorisé.

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ← ait été activé).

Remarque :

- Il est désactivé en cas d'arrêt de fonctionnement.

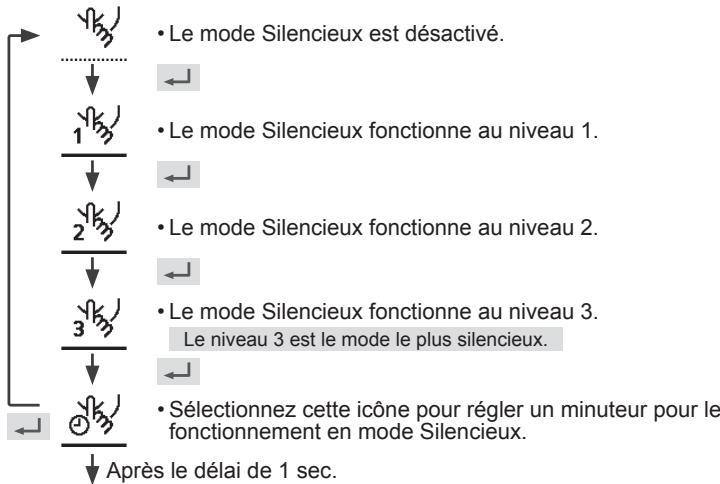

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ← ait été activé).


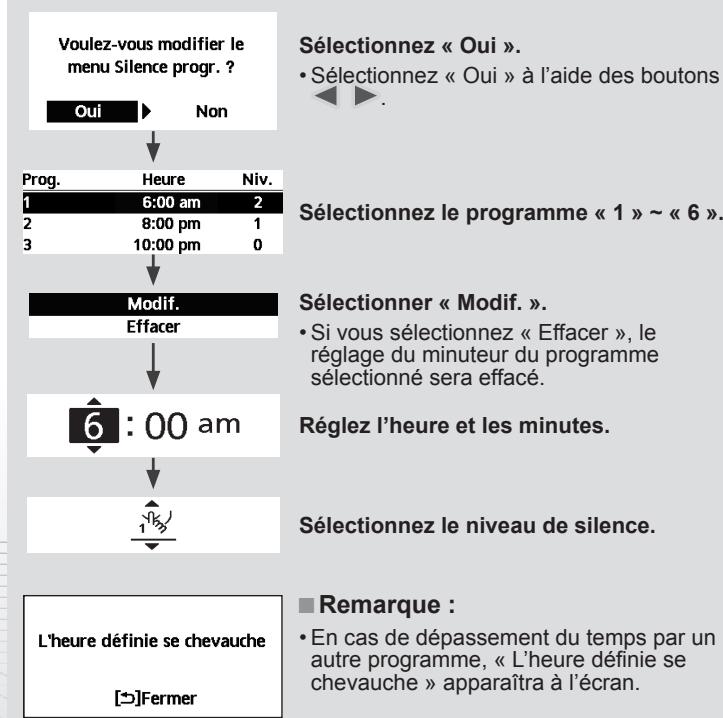


Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ← pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après que ait été activé).

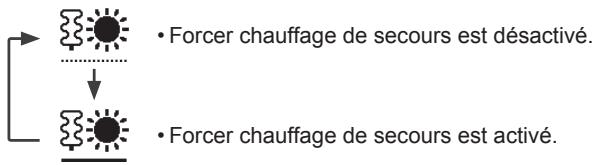

- Forcer chauffage de secours est désactivé.

- Forcer chauffage de secours est activé.

■ Remarque :

- Forcer chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[→]Fermer

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ← pour confirmer votre sélection.


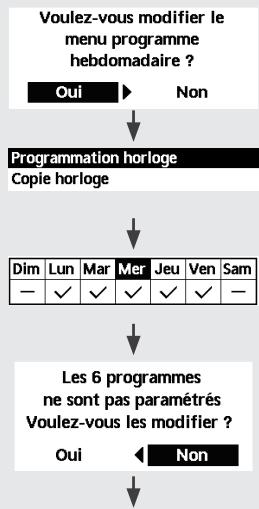


Sélectionnez « Oui ».

- Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.

- Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo. - Copie horloge : Sélectionnez pour copier un réglage de minuteur.

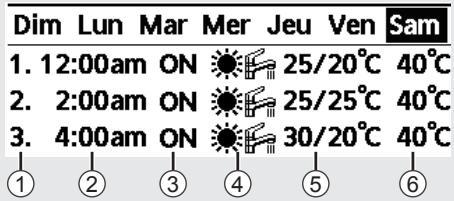

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » \~ « 6 ».
② Réglez l'heure et minutes de l'horloge.
③ Sélectionnez MARCHE/ARRÊT de l'horloge.
④ Sélectionnez le mode de fonctionnement.
⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).
⑥ Réglez la température du ballon.

Samedi: Prog. 1: T°consigne

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact été / hiver est activé.
• Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[→]Fermer

Initialisation des codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ← pour confirmer votre sélection. (L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[→]Fermer

- Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ← pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Non

Sélectionnez « Oui ».

(L'écran principal sera verrouillé).

- Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur ↩, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset ».

1. code initialisé à 0000
2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
