Marke	PANASONIC
Modell	WH-SDC03H3E51
Produkttyp	Luft-Wasser-Wärmepumpe
Stromversorgung	230 V / 50 Hz (Einphasenwechselstrom)
Nennheizleistung	Ca. 3 kW (Schätzung)
Hauptfunktionen	Heizen, Kühlen, Warmwasserbereitung
Sonderfunktionen	Not-Warmwasser erzwingen, Turbo-Heizung, Silent-Modus, Notheizung erzwingen
Wochenprogrammierung	Ja, bis zu 6 Programme pro Tag
Zwangsabtauung	Ja, über das Schnellmenü
Fernbedienungssperre	Ja, mit 4-stelligem Passwort
Wartung und Reinigung	Filter regelmäßig reinigen und Wasserleitungen überprüfen
Sicherheit	Frostschutz, automatische Abschaltung bei Fehler
Ersatzteile und Reparierbarkeit	Für Originalteile den Kundendienst kontaktieren
Allgemeine Informationen	Wärmepumpe mit Fernbedienung und Display

Häufig gestellte Fragen - WH-SDC03H3E51 PANASONIC

Wie aktiviere ich den Not-Warmwasser-Zwang?

Im Schnellmenü wählen Sie das Symbol Not-Warmwasser erzwingen aus und drücken ← zur Bestätigung. Beachten Sie, dass diese Option deaktiviert ist, wenn Heizung erzwingen aktiviert ist.

Wie verwende ich die Turbo-Heizung?

Wählen Sie das Symbol Turbo-Heizung im Schnellmenü und drücken Sie ←. Der Leistungsmodus startet etwa 1 Minute nach Bestätigung. Er erreicht die Solltemperatur schneller.

Wie stelle ich den Silent-Modus ein?

Wählen Sie das Symbol Silent-Modus und drücken Sie ←. Sie können zwischen 3 Silent-Stufen wählen (1 = am wenigsten leise, 3 = am leisesten). Ein Timer kann über Silent progr. programmiert werden.

Wie erzwinge ich die Notheizung?

Im Schnellmenü wählen Sie Notheizung erzwingen und drücken ←. Beachten Sie, dass diese Funktion deaktiviert ist, wenn das System im Normalbetrieb läuft.

Wie programmiere ich das Wochenprogramm?

Wählen Sie Wochenprog. im Schnellmenü. Sie können bis zu 6 Programme pro Tag ändern, die Uhrzeit, den Modus (Heizen/Kühlen) und die Temperatur für jede Zone und den Warmwasserspeicher einstellen.

Wie erzwinge ich die Abtauung?

Wählen Sie das Symbol Abtauung erzwingen im Schnellmenü. Nach Aktivierung zeigt das Display 'Anforderung angenommen' an.

Wie initialisiere ich die Fehlercodes?

Wählen Sie Fehlercodes initialisieren im Schnellmenü. Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie die vorherigen Einstellungen wiederherstellen.

Wie sperre ich die Fernbedienung?

Wählen Sie FB-Sperre im Schnellmenü und bestätigen Sie mit 'Ja'. Zum Entsperren drücken Sie eine beliebige Taste und geben das 4-stellige Passwort ein (Standard 0000).

Wie setze ich das Passwort der Fernbedienung zurück?

Halten Sie im Standbild die Tasten ↩, ← und ▶ 5 Sekunden lang gedrückt. Wählen Sie 'Reset', um das Passwort auf 0000 zurückzusetzen.

Was tun, wenn das Display 'Deaktiviert wegen Betrieb läuft' anzeigt?

Diese Meldung erscheint, wenn Sie versuchen, Notheizung erzwingen zu aktivieren, während das System im Normalbetrieb läuft. Schalten Sie das Gerät zuerst aus, bevor Sie diese Funktion aktivieren.

BEDIENUNGSANLEITUNG WH-SDC03H3E51 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Hızlı Menü Kılavuzu

Hava-Su Isı Pompası

56-61

Türkçe

Snabbmenyguide

Vergrendel bedieningsscherm

Select

ON/OFF

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste ☐.

② Wählen Sie mit Hilfe von das Menü aus.
③ Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not- Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

wählen

[←]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

Hinweis:

- Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS) entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol „......“ = AUS

- Betriebssymbol „——“ = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

• „Manuelle Warmwasserbereitung“ ist ausgeschaltet.
• „Manuelle Warmwasserbereitung“ ist eingeschaltet.

Hinweise:

• „Manuelle Warmwasserbereitung“ ist deaktiviert, wenn „Manueller Heizbetrieb“ eingeschaltet ist.
• Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

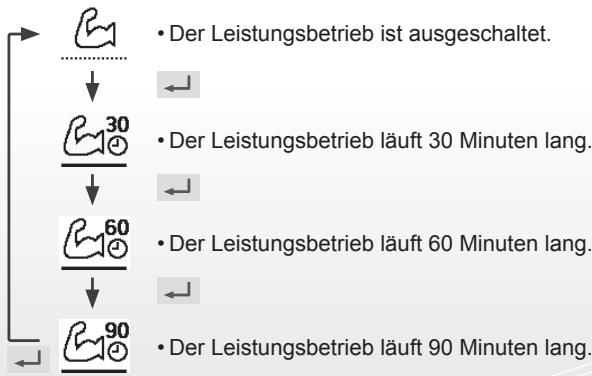

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

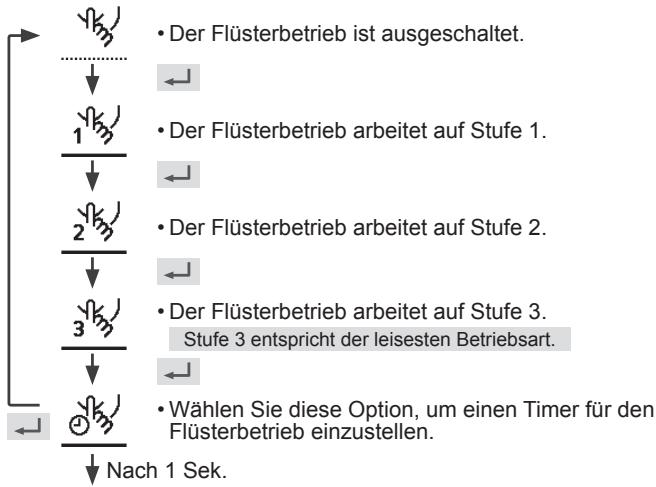

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)


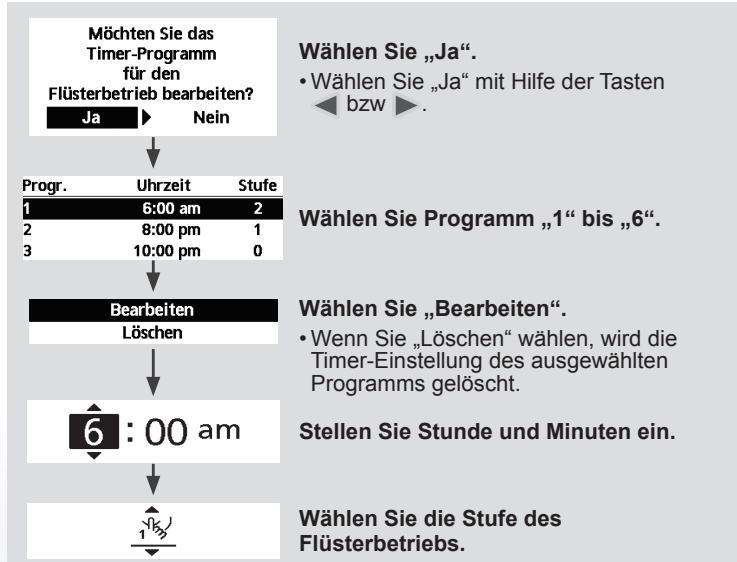

• Wählen Sie „Ja“ mit Hilfe der Tasten
◀ bzw ▶.
Wählen Sie Programm „1“ bis „6“.
Wählen Sie „Bearbeiten“.
• Wenn Sie „Löschen“ wählen, wird die Timer-Einstellung des ausgewählten Programms gelöscht.
Wählen Sie die Stufe des Flüsterbetriebs.

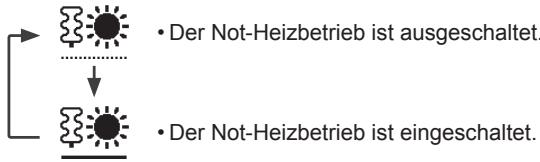

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

- Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!“ angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[→]Schließ.

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ←, um die Auswahl zu bestätigen.

Wählen Sie „Ja“.

- Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.

• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

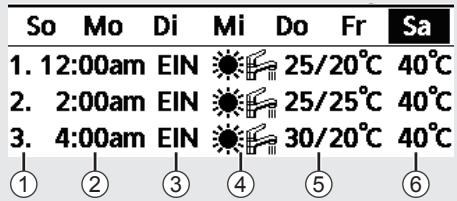

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ▲ bzw. ▼.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme „1“ bis „6“.
② Stellen Sie die Stunden und Minuten des Timers ein.
③ Wählen Sie EIN/AUS für den Timer.
④ Wählen Sie die gewünschte Betriebsart.
- Verwenden Sie zum Auswählen die Tasten ▲ bzw. ▼.
⑤ Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über über 2 Heizkreise verfügt).

Samstag: Progr. 1: Solltemp.

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[→]Schließ.

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[→]Schließ.

- Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das ganze System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ←, um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

- Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie ⇧, ⇧ und ► kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Wählen Sie „Reset“.

1.Kennwort zurück auf 0000 2.Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
