NÁVOD K OBSLUZE WH-SDC03H3E51 PANASONIC
Průvodce Rychlá nabídka
Tepelné čerpadlo vzduch/voda
38-43
Český
Guide du menu rapide

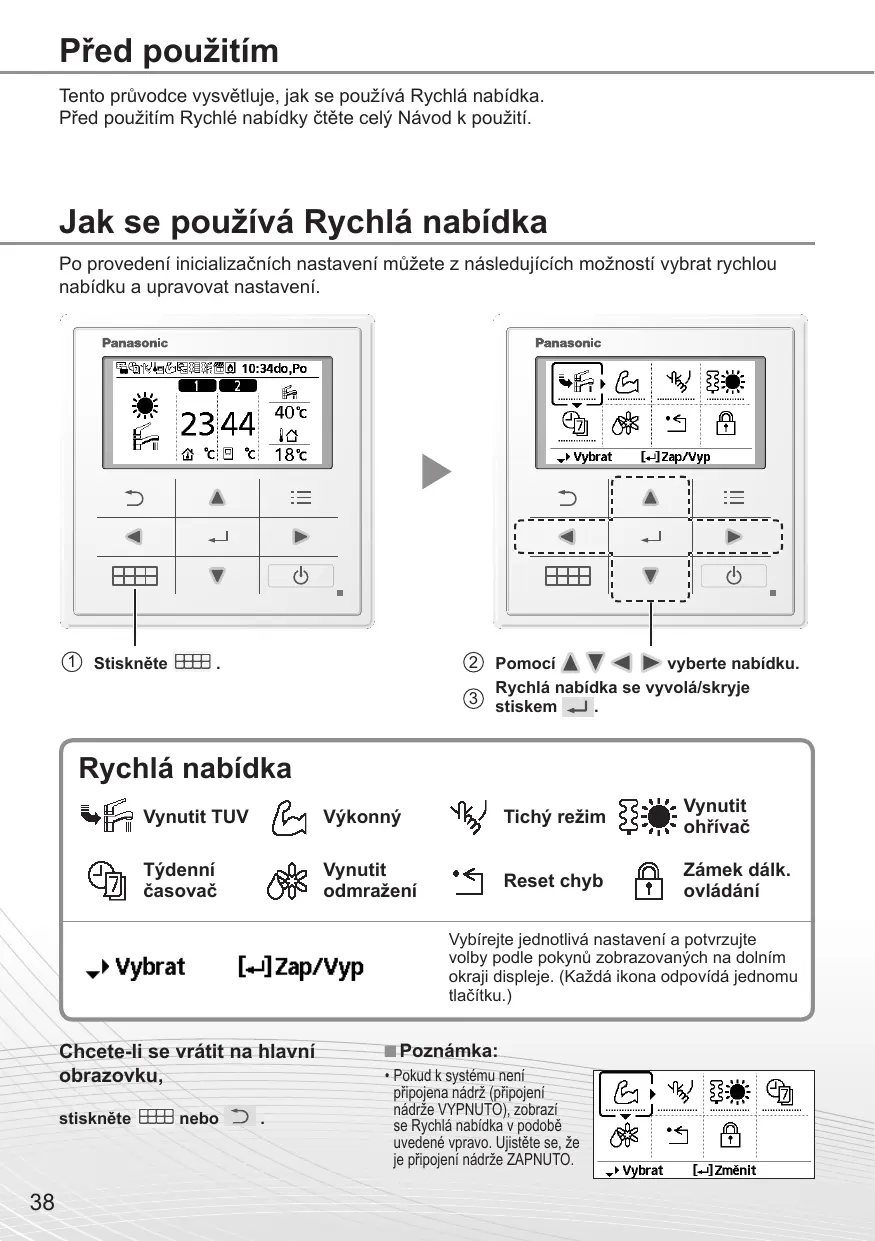

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.
Před použitím Rychlé nabídky čtěte celý Návod k použití.

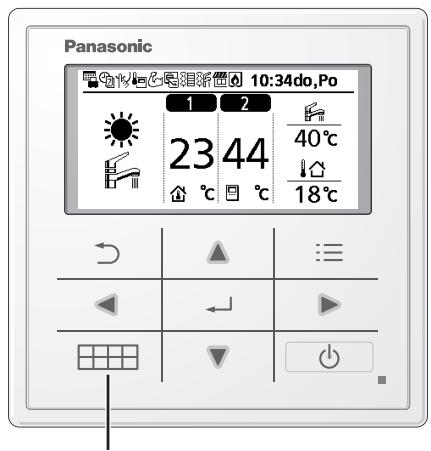

Jak se používá Rychlá nabídka
Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.
② Pomocí ▲ ▼ ◀ ▶ vyberte nabídku. ③ Rychlá nabídka se vyvolá/skryje stiskem ←.
Rychlá nabídka
Vynutit TUV
Výkonný
Tichý režim
Vynutit ohřívač
Týdenní časovač
Vynutit odmražení
Reset chyb
Zámek dálkového ovládání
Vybrat
[←] Zap/Vyp
Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)
Chcete-li se vrátit na hlavní obrazovku,
stiskněte □□□ nebo ↻.
Poznámka:

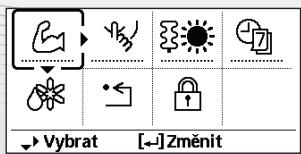

- Pokud k systému není připojena nádrž (připojení nádrže VYPNUTO), zobrazí se Rychlá nabídka v podobě uvedené vpravo. Ujistěte se, že je připojení nádrže ZAPNUTO.
![Vybrat [←] Změnit](/content/2020/04/105996/images/feb801529cb589f05984382d400c81d3b63f62c98bde64849a40036131ac22bb.jpg)
Poznámky o ikoně provozu
Příklad:
- Ikona provozu udává „......“ = VYP
- Ikona provozu udává „——“ = ZAP
Stiskem ← potvrdíte výběr.
Poznámka:
• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu. - Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

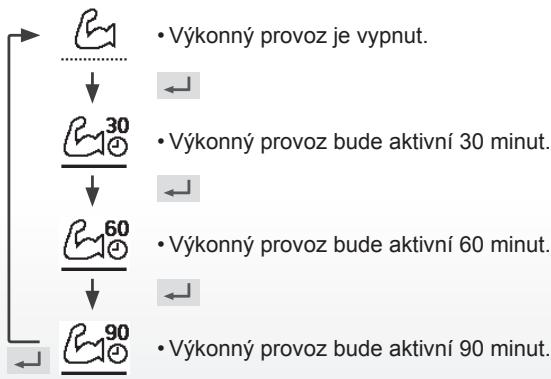

Touto ikonou aktivujete zvýšený výkon chlazení/topení.
Stiskem ← potvrdíte výběr.
(Výkonný provoz začne přibližně 1 minutu po stisku ← .)
Poznámka:
• Výkonný provoz se vypne nastavením VYPNUTÍ.

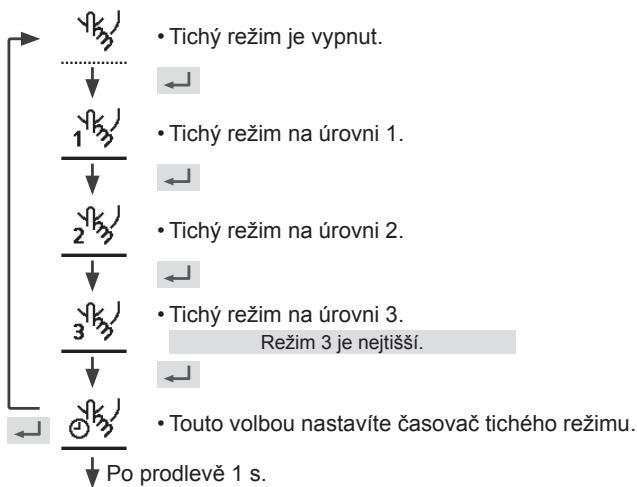

Touto ikonou aktivujete tichý provoz.
Stiskem ← potvrdíte výběr.
(Tichý provoz začne přibližně 1 minutu po stisku ← .)


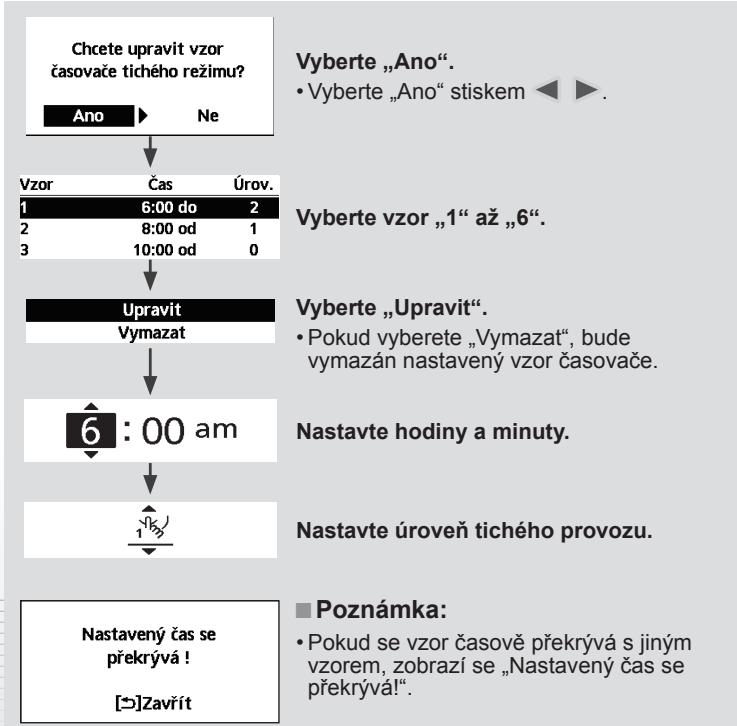

Touto volbou vynutíte topení.
Stiskem ← potvrdíte výběr.
(Vynucený ohřev začne přibližně 1 minutu po stisku ←.)
Poznámka:
- Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.
Vypnuto z důvodu zapnutí!
[→]Zavřít
Touto ikonou vymažete (zrušíte) nebo změníte nastavení týdenního časovače.
Stiskem ← potvrdíte výběr.


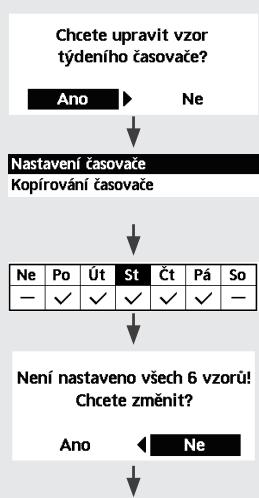

Vyberte „Ano“.
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
- Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.
- Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

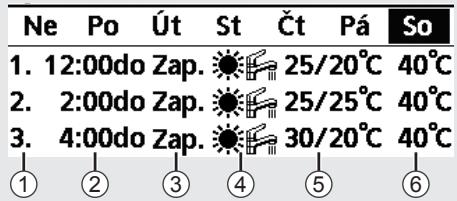

[Příklad nastavení časovače]
Stiskem ▲ ▼ vyberte den nebo dny, které chcete upravit.
Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.
① Vyberte vzor „1“ až „6“. ② Nastavte hodinu a minutu aktivace časovače. ③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače. ④ Vyberte provozní režim. ⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).
⑥ Nastavte teplotu nádrže.
Poznámka:
- Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
- Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2.
Nastavte odmražování zamrzlých trubek.
Stiskem ← potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[→]Zavřít
Reset chyb
Touto volbou obnovíte původní nastavení, pokud došlo k chybě.
Stiskem ← potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Požadavek akceptován!
[→]Zavřít
- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.
Zámek dálkového ovládání
Zaškrtnutím tohoto políčka zamknete dálkový ovladač.
Stiskem ← potvrdíte výběr.
(Při přijetí režimu se zobrazí následující obrazovka.)
Chcete zamknout dálkový ovladač?
Ano Ne
Vyberte „Ano“.
(Uzamkne se hlavní obrazovka.)
- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
Odemknutí dálkového ovladače Stiskněte libovolné tlačítko.
(Při přijetí režimu se zobrazí následující obrazovka.)
Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).
Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ) Tiskněte ⇌, ← a ▶ nepřetržitě po dobu 5 sekund.
(Při přijetí režimu se zobrazí následující obrazovka.)
Vyberte „Reset“.
1. Heslo je resetováno na 0000. 2. Dálkový ovladač je odemknutý.
(Obrazovka se vypne za 3 sekundy.)
