Merkki	PANASONIC
Malli	WH-SDC03H3E51
Tuotetyyppi	Ilma-vesilämpöpumppu
Sähkönsyöttö	230 V / 50 Hz (yksivaiheinen)
Lämmityksen nimellisteho	Noin 3 kW (arvio)
Päätoiminnot	Lämmitys, jäähdytys, käyttöveden tuotanto
Erikoistoiminnot	Pakota varalämmitys, turbo lämmitys, hiljainen tila, pakota varalämmitys
Viikko-ohjelmointi	Kyllä, jopa 6 ohjelmaa päivässä
Pakotettu sulatus	Kyllä, pikavalikon kautta
Kauko-ohjaimen lukitus	Kyllä, 4-numeroisella salasanalla
Huolto ja puhdistus	Puhdista säännöllisesti suodattimet ja tarkista vesijohdot
Turvallisuus	Pakkassuoja, automaattinen pysäytys virhetilanteessa
Varaosat ja korjattavuus	Ota yhteyttä huoltopalveluun alkuperäisistä osista
Yleiset tiedot	Lämpöpumppu kauko-ohjaimella ja näytöllä

Usein kysytyt kysymykset - WH-SDC03H3E51 PANASONIC

Miten aktivoidaan varalämmityksen pakotila?

Valitse pikavalikosta Pakota varalämmitys -kuvake ja paina ← vahvistaaksesi. Huomaa, että tämä vaihtoehto on pois käytöstä, jos Pakota lämmitys on aktivoitu.

Miten käytetään turbo lämmitystä?

Valitse pikavalikosta Turbo lämmitys -kuvake ja paina ←. Tehokas tila käynnistyy noin 1 minuutti vahvistuksen jälkeen. Sen avulla lämpötila-asetus saavutetaan nopeammin.

Miten säädetään hiljainen tila?

Valitse Hiljainen tila -kuvake ja paina ←. Voit valita 3 hiljaisuustasoa (1 = vähiten hiljainen, 3 = hiljaisin). Ajastin voidaan ohjelmoida Hilj. ohjelmointi -toiminnon kautta.

Miten pakotetaan varalämmitys?

Valitse pikavalikosta Pakota varalämmitys ja paina ←. Huomaa, että tämä toiminto on pois käytöstä, kun järjestelmä on normaalikäytössä.

Miten ohjelmoidaan viikko-ohjelma?

Valitse pikavalikosta Viikko-ohj.. Voit muokata jopa 6 ohjelmaa päivässä, asettaa ajan, tilan (lämmitys/jäähdytys) ja lämpötilan jokaiselle vyöhykkeelle ja lämminvesivaraajalle.

Miten pakotetaan sulatus?

Valitse pikavalikosta Pakota sulatus -kuvake. Näyttöön tulee 'Pyyntö hyväksytty', kun tila on aktivoitu.

Miten alustetaan virhekoodit?

Valitse pikavalikosta Virhekoodien alustus. Varmista, että kaikki yksiköt on pysäytetty ennen aiempien asetusten palauttamista.

Miten lukitaan kauko-ohjain?

Valitse pikavalikosta Kauko-ohj. lukitus ja vahvista valitsemalla 'Kyllä'. Avaaksesi lukituksen, paina mitä tahansa näppäintä ja anna 4-numeroinen salasana (oletus 0000).

Miten nollataan kauko-ohjaimen salasana?

Pysäytysnäytössä pidä painettuna ↩, ← ja ▶ -näppäimiä 5 sekunnin ajan. Valitse 'Reset' palauttaaksesi salasanan arvoon 0000.

Mitä tehdä, jos näytössä lukee 'Poistettu käytöstä käynnissä olevan toiminnan vuoksi'?

Tämä ilmoitus tulee, kun yrität aktivoida Pakota varalämmitys -toimintoa, vaikka järjestelmä on normaalikäynnissä. Pysäytä laite ennen tämän toiminnon aktivointia.

KÄYTTÖOHJE WH-SDC03H3E51 PANASONIC

Ilma-vesilämpöpumppu

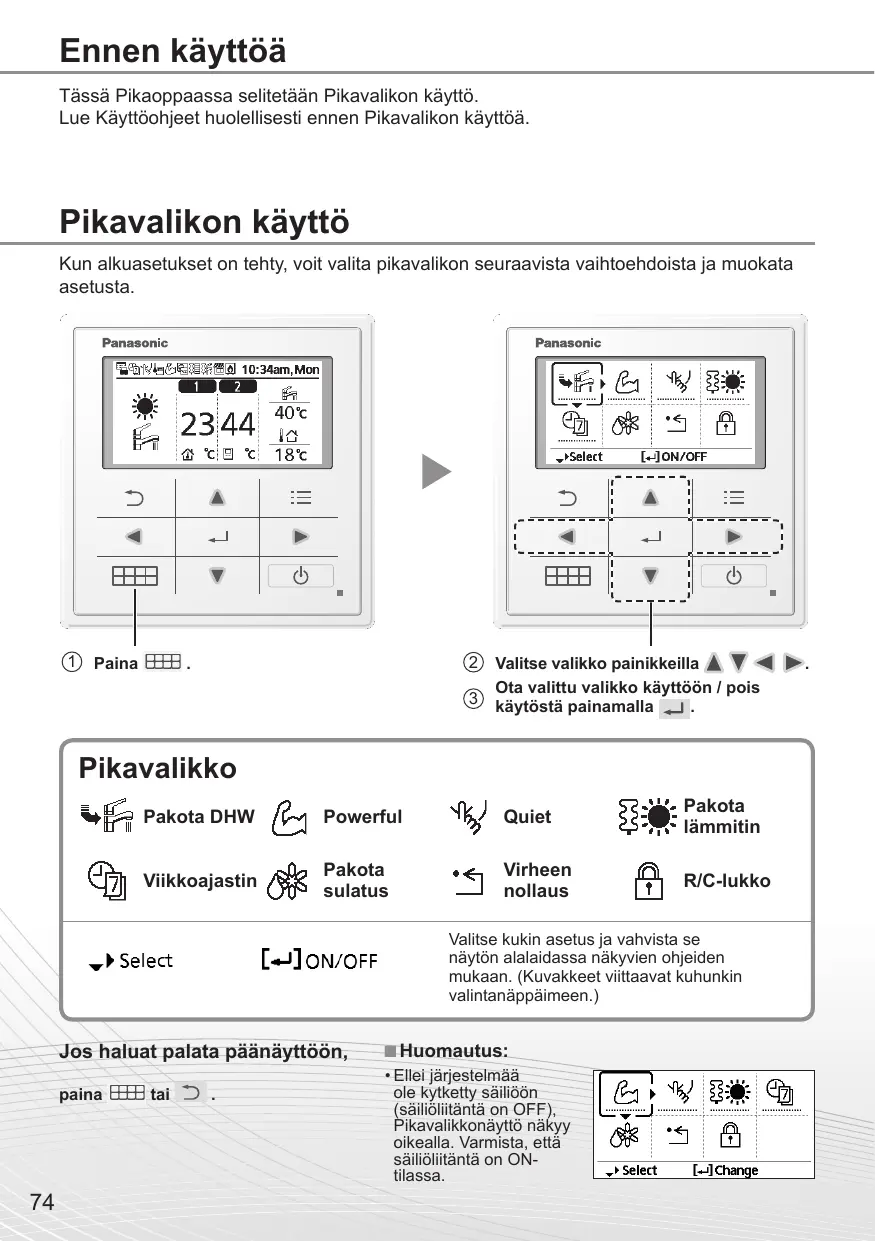

74-79

Suomi

Tässä Pikaoppaassa selitetään Pikavalikon käyttö.

Lue Käyttöohjeet huolellisesti ennen Pikavalikon käyttöä.

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetusta.

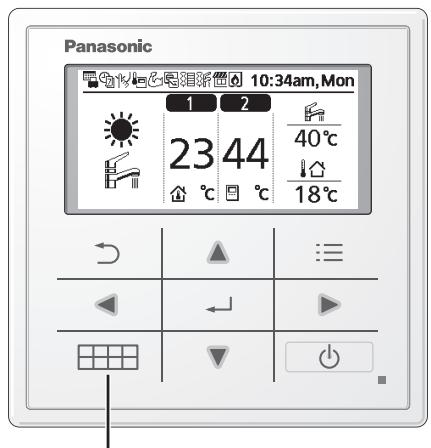

① Paina .

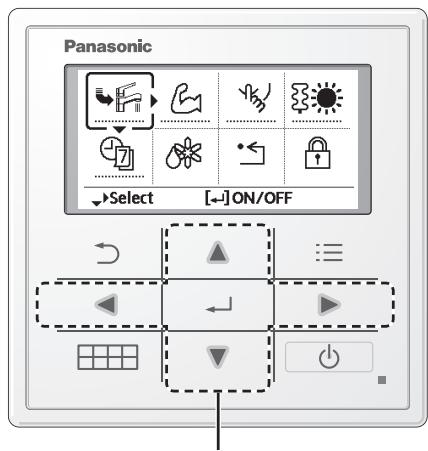

② Valitse valikko painikkeilla

③ Ota valittu valikko käyttöön / pois käytöstä painamalla ←.

Pikavalikko

Pakota DHW

Powerful

Quiet

Pakota lämmitin

Viikkoajastin

Pakota sulatus

Virheen nollaus

R/C-lukko

Select

ON/OFF

Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai

Huomautus:

- Ellei järjestelmää ole kytketty säiliöön (säiliöliitäntä on OFF), Pikavalikkonäyttö näkyy oikealla. Varmista, että säiliöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

- Toimintakuvakkeen alla on "......" = ei käynnissä

- Toimintakuvakkeen alla on "——" = käynnissä

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla ←.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä.
• Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

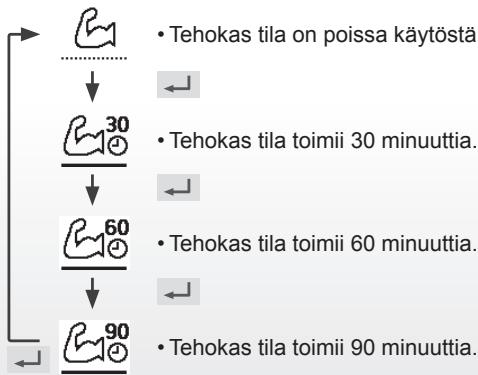

Valitse tämä kuvake, jos haluat käyttää lämmitys-/jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla ←.

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

- Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

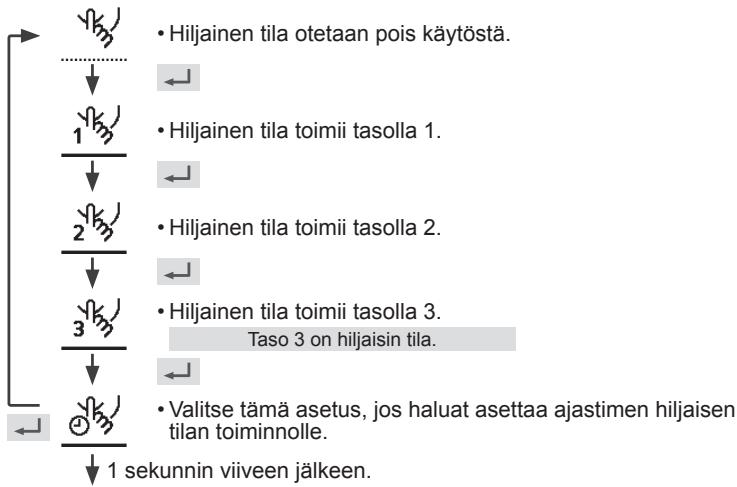

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)


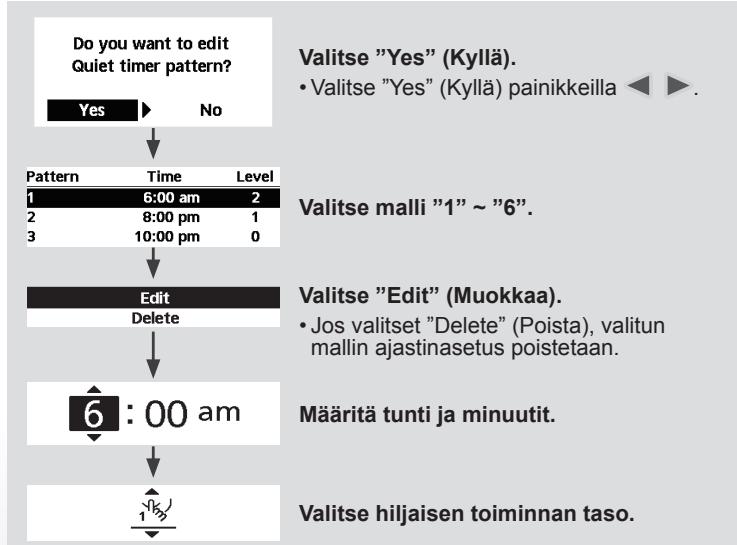


Set time is overlapped! [>]Close

■ Huomautus: • Jos aika on päällekkäinen toisen mallin kanssa, näyttöön tulee ilmoitus "Set time is overlapped!" (Asetettu aika on päällekkäinen).

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

- Pakota lämmitin -tila on otettu pois käytöstä.

- Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

- Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

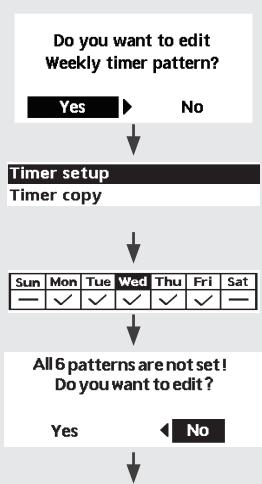

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla ←.

Valitse "Yes" (Kyllä).

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

- Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.

- Timer copy: Valitse kopioitava ajastinasetus.

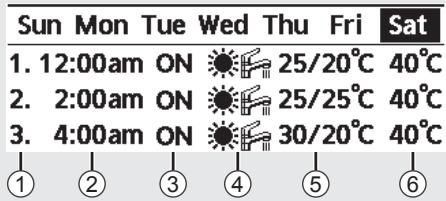

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

① Valitse malli "1" \~ "6".
② Aseta ajastimen tunnit ja minuutit.
③ Valitse ajastimen ON/OFF.
④ Valitse haluamasi toimintatila.

⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

⑥ Aseta säiliön lämpötila.

Huomautus:

• Ajastin on poistettu käytöstä, kun Pakota lämmitin -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Valitse jäätyneiden putkien sulatus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.)

Request accepted!

[→] Close

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Virheen nollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Request accepted!

[→] Close

- Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lukko

Kaukosäätimen lukitus.

Vahvista valintasi painamalla ←.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.)

- Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.

Kaukosäätimen lukituksen avaus. Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä) Paina ➕ -, ← - ja ► -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

(Näyttö sammuu 3 sekunnin kuluttua.)
