Marque	PANASONIC
Modèle	WH-SDC03H3E51
Type de produit	Pompe à chaleur air-eau
Alimentation électrique	230 V / 50 Hz (enfaset)
Puissance nominale chauffage	Cirka 3 kW (estimat)
Fonctions principales	Opvarmning, køling, produktion af varmt brugsvand
Fonctions spéciales	Tving nødvarmt brugsvand, turbo opvarmning, støjsvag tilstand, tving nødopvarmning
Programmation hebdomadaire	Ja, op til 6 programmer om dagen
Dégivrage forcé	Ja, via hurtigmenuen
Verrouillage télécommande	Ja, med 4-cifret adgangskode
Entretien et nettoyage	Rengør regelmæssigt filtrene og kontroller vandrørene
Sécurité	Frostbeskyttelse, automatisk stop ved fejl
Pièces détachées et réparabilité	Kontakt serviceafdelingen for originale reservedele
Informations générales	Varmepumpe med fjernbetjening og display

Ofte stillede spørgsmål - WH-SDC03H3E51 PANASONIC

Hvordan aktiverer jeg den tvungne tilstand for nødvarmt brugsvand?

I hurtigmenuen skal du vælge ikonet Tving nødvarmt brugsvand og tryk på ← for at bekræfte. Bemærk, at denne mulighed er deaktiveret, hvis Tving opvarmning er aktiveret.

Hvordan bruger jeg turbo opvarmning?

Vælg ikonet Turbo opvarmning i hurtigmenuen og tryk på ←. Den kraftige tilstand starter cirka 1 minut efter bekræftelse. Det gør det muligt at nå den indstillede temperatur hurtigere.

Hvordan indstiller jeg støjsvag tilstand?

Vælg ikonet Støjsvag tilstand og tryk på ←. Du kan vælge mellem 3 støjsvage niveauer (1 = mindst støjsvag, 3 = mest støjsvag). En timer kan programmeres via Støjsvag prog..

Hvordan tvinger jeg nødopvarmning?

I hurtigmenuen skal du vælge Tving nødopvarmning og tryk på ←. Bemærk, at denne funktion er deaktiveret, når systemet kører normalt.

Hvordan programmerer jeg ugentligt program?

Vælg Ugentlig prog. i hurtigmenuen. Du kan ændre op til 6 programmer om dagen, indstille tid, tilstand (opvarmning/køling) og temperatur for hver zone og varmtvandsbeholderen.

Hvordan tvinger jeg afrimning?

Vælg ikonet Tving afrimning i hurtigmenuen. Skærmen viser 'Anmodning accepteret', når tilstanden er aktiveret.

Hvordan nulstiller jeg fejlkoder?

Vælg Nulstilling af fejlkoder i hurtigmenuen. Sørg for, at alle enheder er slukket, før du genopretter de tidligere indstillinger.

Hvordan låser jeg fjernbetjeningen?

Vælg Lås fjernbetjening i hurtigmenuen, og bekræft med 'Ja'. For at låse op skal du trykke på en vilkårlig tast og indtaste den 4-cifrede adgangskode (standard 0000).

Hvordan nulstiller jeg adgangskoden til fjernbetjeningen?

Fra slukket skærm skal du holde tasterne ↩, ← og ▶ nede i 5 sekunder. Vælg 'Reset' for at nulstille adgangskoden til 0000.

Hvad gør jeg, hvis skærmen viser 'Deaktiveret på grund af drift'?

Denne meddelelse vises, når du forsøger at aktivere Tving nødopvarmning, mens systemet kører normalt. Sluk først enheden, før du aktiverer denne funktion.

BRUGSANVISNING WH-SDC03H3E51 PANASONIC

Hurtig menuvejledning

Luft-til-vand varmepumpe

80-85

Dansk

This Quick Guide explains how to use the Quick Menu.

- Driftsikon indikerad med "——" = PÅ

- Driftssymbol indikert med "——" = PÅ

- Kraftvarmeapparat er deaktivert när systemet allerede er på og "Deaktivert pga. Drift PÅ!" vises.

Deaktivert pga. drift PÅ!

[→]Lukk

Velg dagen(e) som du vil redigere med ▲▼ -knappene.

Forespørsel godtatt!

[Lukk

Forespørsel godtatt!

[Lukk

1.Passordet er nullstilt til 0000

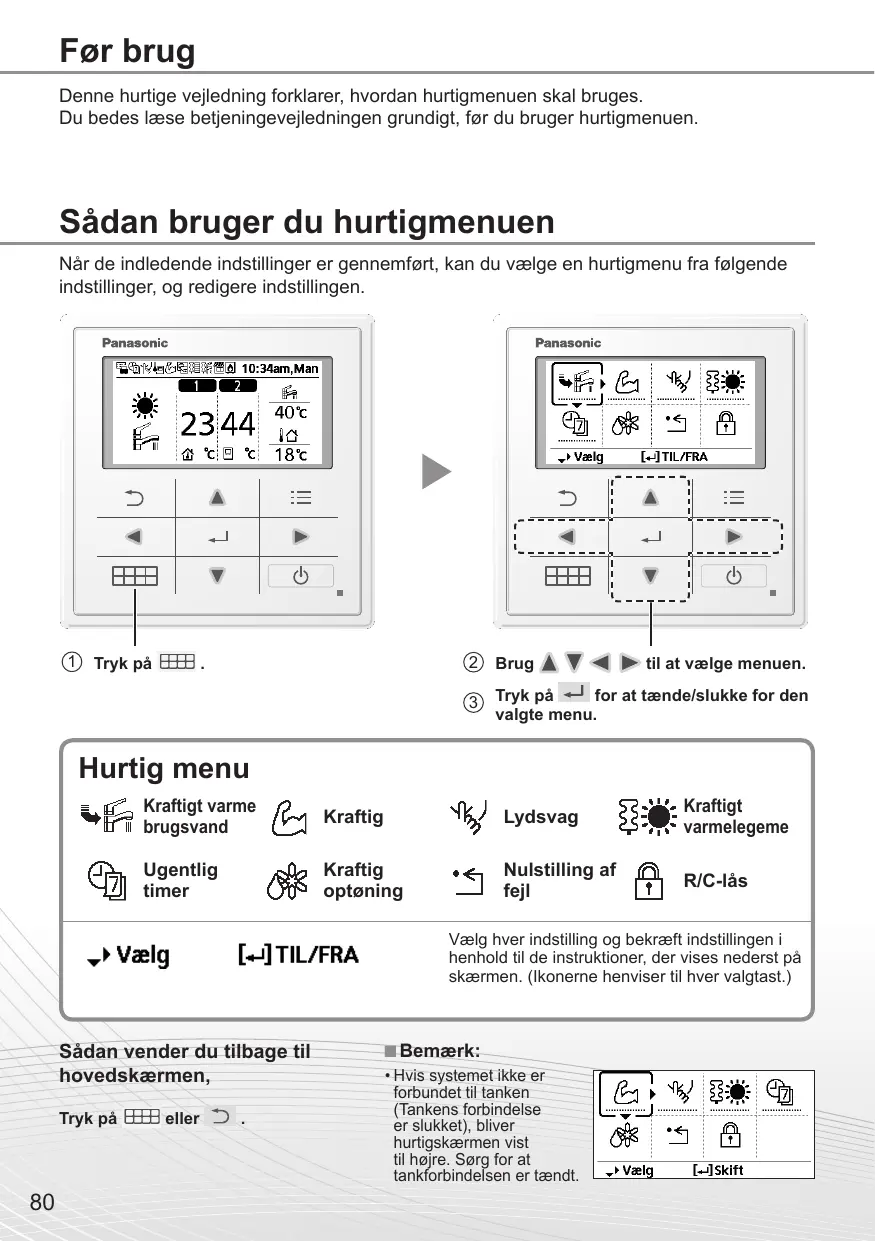

Denne hurtige vejledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes læse betjeningevejledningen grundigt, før du bruger hurtigmenuen.

Sådan bruger du hurtigmenuen

Når de indledende indstillinger er gennemført, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

② Brug ▲ ▼ ◀ ▶ til at vælge menuen.

③ Tryk på ← for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme brugsvand

Kraftig

Lydsvag

Vælg hver indstilling og bekræft indstillingen i henhold til de instruktioner, der vises nederst på skærmen. (Ikonerne henviser til hver valgtast.)

Sådan vender du tilbage til hovedskærmen,

Tryk på eller ↻.

Bemærk:

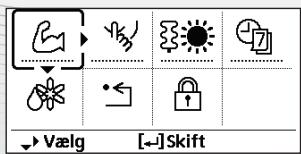

- Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for at tankforbindelsen er tændt.

Vælg dette ikon for at tænde eller slukke tankens varme brugsvand.

Tryk på ← for at bekræfte dit valg.

- Kraftigt varmt brugsvand er slukket.

- Kraftigt varmt brugsvand er tændt.

Bemærk:

• Kraftigt varmt brugsvand er deaktiveren når det kraftige varmelegeme er tændt.
• Når det kraftige varme brugsvand er slukket, bør funktionen & tilstanden skifte tilbage til den forrige gemte status.

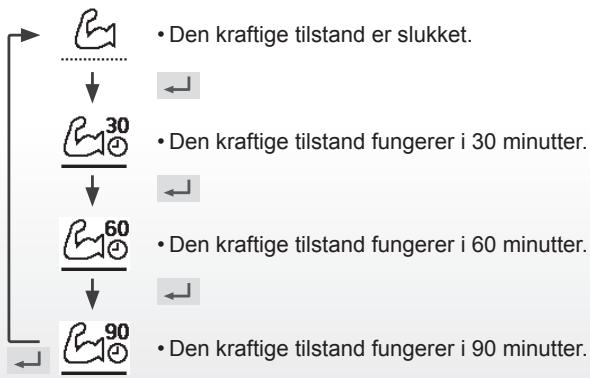

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk på ← for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut efter der er trykket på ← .)

Bemærk:

- Kraftig bliver deaktiveret när funktionen er slukket

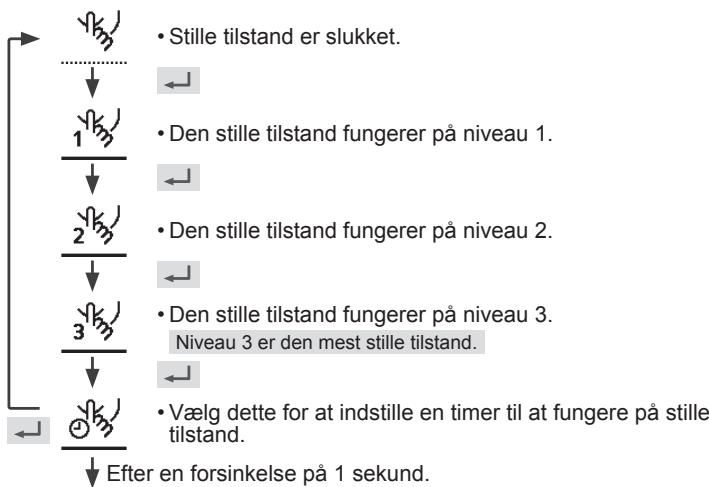

Tryk på ← for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut efter der er trykket på ← .)


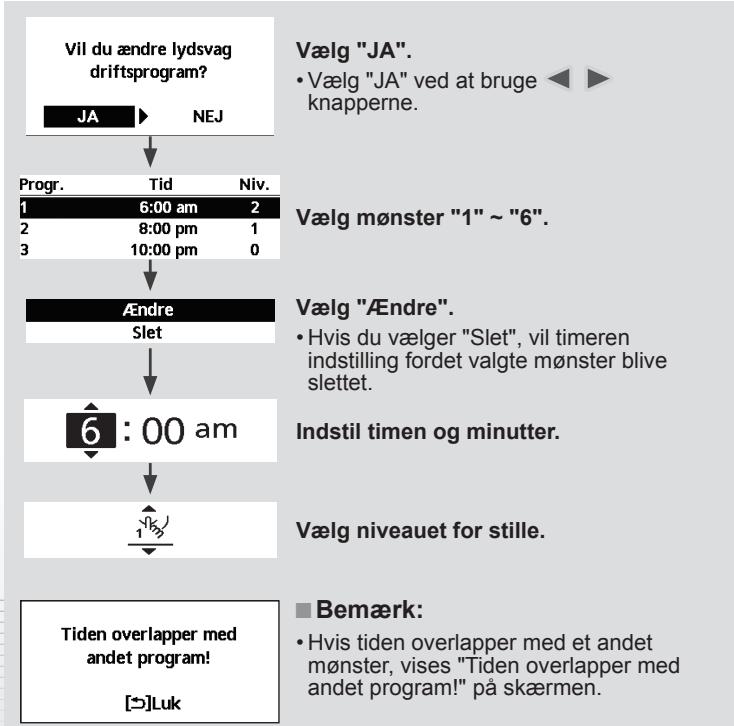


    J["Vælg "JA". Vælg "JA" ved at bruge knapperne."] --> K["Vælg mønster "1" ~ "6"."]
    K --> L["Vælg "Ændre". Hvis du vælger "Slet", vil timeren indstilling fordet valgte mønster blive slettet."]
    L --> M["Vælg niveauet for stille."]
    M --> N["Bemærk: Hvis tiden overlapper med et andet mønster, vises "Tiden overlapper med andet program!" på skærmen."]

Vælg for at tvinge varmelegemets til at tænde.

Tryk på ← for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut efter der er trykket på ←.

Bemærk:

- Force-varmer er deaktiveret når driften allerede er i gang og "Deaktiveret grundet drift TIL!" vil blive vist.

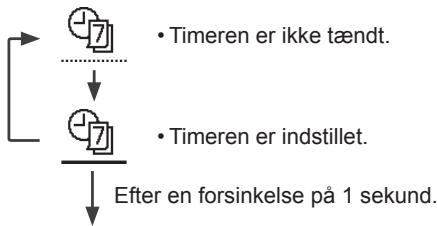

Vælg dette ikon for at slette (annullere) eller ændre den forudindstillede ugentlige timer.

Tryk på ← for at bekræfte dit valg.


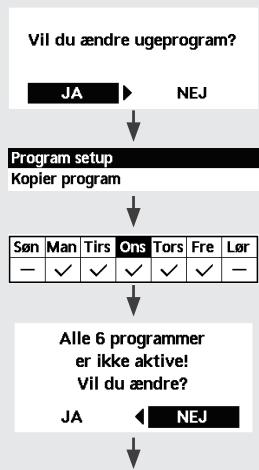


Vælg "JA".

- Hvis du vælger "NEJ", vender skærmen tilbage til hovedskærmen.

- Program setup: Vælg opsætning af timer for at redigere den ugentlige timer.

- Kopier program: Vælg at kopiere en timer-indstilling.

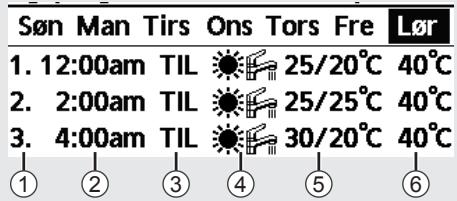

[Eksempel på en timer-opsætning]

Vælg den/de dag (e), du ønsker at redigere ved hjælp af ▲▼-knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" \~ "6".
② Indstil timerens time og minutter.
③ Vælg tændt/slukket for timeren.
④ Vælg driftstilstanden.

• Vælg tilstand ved hjælp af ▲ -knapperne.

⑤ Indstil temperaturen for både zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

⑥ Indstil tankens temperatur.

Bemærk:

• Timeren er deaktiveret, når det kraftige varmelegeme tændes eller Varme-Køle SW er aktiveret.
• Hvis du har forudindstillet den ugentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Vælg at afrime de frosne rør.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, når der er opstået en fejl.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[→]Luk

- Sørg for, at alle enheder er slukket, før du vælger denne tilstand, som genskaber hele systemet til de tidligere indstillinger.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

R/C-lås

Vælg at låse fjernbetjeningen.

Tryk på ← for at bekræfte dit valg.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vil du läse betjen.?

NEJ

Vælg "JA".

(Hovedskærmen bliver låst.)

- Hvis "NEJ" er valgt, vil skærmen vende tilbage til hovedskærmen.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cifre (hvis nummeret er korrekt, og skærmen bliver låst op).

For at nulstille glemt adgangskode (under drift OFF-skærm)

Tryk ↻, ↻ og dernæst ▶ i 5 sekunder.

(Når tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Vælg "Reset".

1. Adgangskode er nulst. til 0000

2.Kontrolpanel er låst op

(Skærmen slukker efter 3 sekunder).
