Produkttype	Luft-til-vand varmepumpe
Mærke	PANASONIC
Model	WHSDC16H6E5
Nominel varmekapacitet	16 kW
Strømforsyning	230 V ~ 50 Hz
Kølemiddel	R32
Udendørs enhed dimensioner (L x H x D)	900 x 750 x 350 mm
Udendørs enhed vægt	80 kg
Støjniveau (udendørs enhed)	~45 dB(A)
Betjeningsskærm	Fjernbetjening med LCD-skærm
Hovedfunktioner	Hurtig menu, ugentlig programmering, tving VVB, turbo opvarmning, stille tilstand, tving afrimning, fjernbetjeningslås
Sikkerhed	PIN-kode lås, initialisering af fejlkoder
Vedligeholdelse og rengøring	Periodisk rengøring af filtre (anbefales)
Reservedele og reparationsmuligheder	Tilgængelige på forespørgsel
Energiklasse (opvarmning)	A+

Ofte stillede spørgsmål - WHSDC16H6E5 PANASONIC

Hvordan bruger jeg hurtigmenuen?

Tryk på menutasten, brug piletasterne ▲▼▲▷ for at vælge en mulighed, tryk derefter på ↓ for at aktivere/deaktivere. For at vende tilbage til hovedskærmen, tryk på Retur.

Hvordan programmerer jeg den ugentlige opvarmning?

I hurtigmenuen, vælg 'Ugentlig prog.', derefter vælg 'Urprogrammering'. Vælg dag, program (1-6), tidspunkt, tænd/sluk-tilstand, temperatur for zone 1 og zone 2 hvis relevant. Bekræft med ↓.

Hvordan aktiverer jeg tvungen VVB (brugsvand)?

I hurtigmenuen, vælg ikonet 'Tving nød-VVB'. Tryk på ↓ for at aktivere. VVB vil fungere med prioritet, indtil den slås fra manuelt.

Hvordan starter jeg turbo opvarmning?

Vælg ikonet 'Turbo opvarmning' i hurtigmenuen og tryk på ↓. Systemet når hurtigere den indstillede temperatur. Aktiv tilstand vises på skærmen.

Hvordan aktiverer jeg stille tilstand?

Vælg ikonet 'Stille tilstand' i hurtigmenuen og tryk på ↓. Vælg stilhedsniveau (1-6) og bekræft. Driften bliver mere lydsvag.

Hvordan låser jeg fjernbetjeningen?

I hurtigmenuen, vælg 'Lås fjernbetjening' og tryk på ↓. Vælg 'Ja' for at låse. For at låse op, tryk på en tast, indtast 4-cifret PIN-kode. Som standard er koden 0000.

Glemt adgangskode, hvordan nulstiller jeg den?

På sluk-skærmen, tryk samtidigt på tasterne ▲, ▼ og ▷ i 5 sekunder. Vælg 'Nulstil'. Koden nulstilles til 0000, og fjernbetjeningen er låst op.

Hvordan tvinger jeg afrimning af rør?

I hurtigmenuen, vælg 'Tving afrimning' og tryk på ↓. Beskeden 'Accepteret' vises. Afrimning starter automatisk.

Hvordan initialiserer jeg fejlkoder?

Sørg for at alle enheder er slukkede. I hurtigmenuen, vælg 'Initialisering af fejlkoder' og tryk på ↓. Systemet genopretter tidligere indstillinger.

Hvad gør jeg, hvis skærmen viser 'Den indstillede tid overlapper'?

Det betyder, at to ugentlige programmer har tider, der overlapper. Rediger tiderne for de pågældende programmer for at undgå konflikten, og bekræft derefter igen.

BRUGSANVISNING WHSDC16H6E5 PANASONIC

• Driftsikon indikerad med ”——” = PÅ

Tvinga VV

• Driftssymbol indikert med "——" = PÅ

Tvungen DHW

Velg dette symbolet for a sla Tank DHW på eller av.

Trykk paa for a bekrefte valget.

• Tving DHW er slätt av.
• Tving DHW er slätt pa.

Merk:

• Tving DHW er deaktivert'nar Kraftvarmeapparat er slatt pa.
• När Tving DHW er slätt av, bør drift og modus settes tilbake til forrige lagrede status.

Kraftig

Velg dette symbolet for à la varme-/kjølesystemet gå ved full effekt.

Trykk paa for a bekrefte valget.

Kraftvarmeapparat er deaktivert nár systemet allerede er pa og "Deaktivert pga. Drift PAI" vises.

Deaktvert pga. drift PÄ!

[2]Lukk

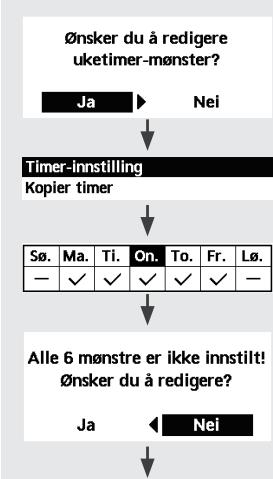

Uketimer

Velg dette symbolet for a slette (kansellere) aller endre forhändsinnstilt Uketimer.

Trykk paa for a bekrefte valget.

Velg "Ja".

• Hvis du velger "Nei", vil displayet gà tilbake til hovedbildet.

• Timer-innstilling: Velg Timer-innstilling for Å redigere Uketimer.

• Kopier timer: Velg for a kopiere en tidsinnstilling.

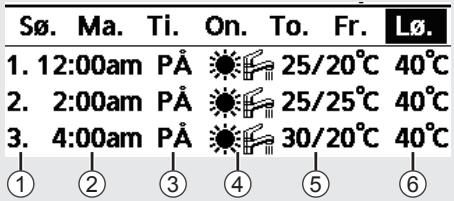

Velgragen(e) som du vil redigere med -knappene.

① Velg monster "1" ~ "6".
② Still inn time og minutter for Timer.
③ Velg PÁ/AV for Timer.
④ Velg driftsmodus.

A/AH/ /H/H/H/H/V ·Velg modus med -knappene.

• Valitse til painikkeilla

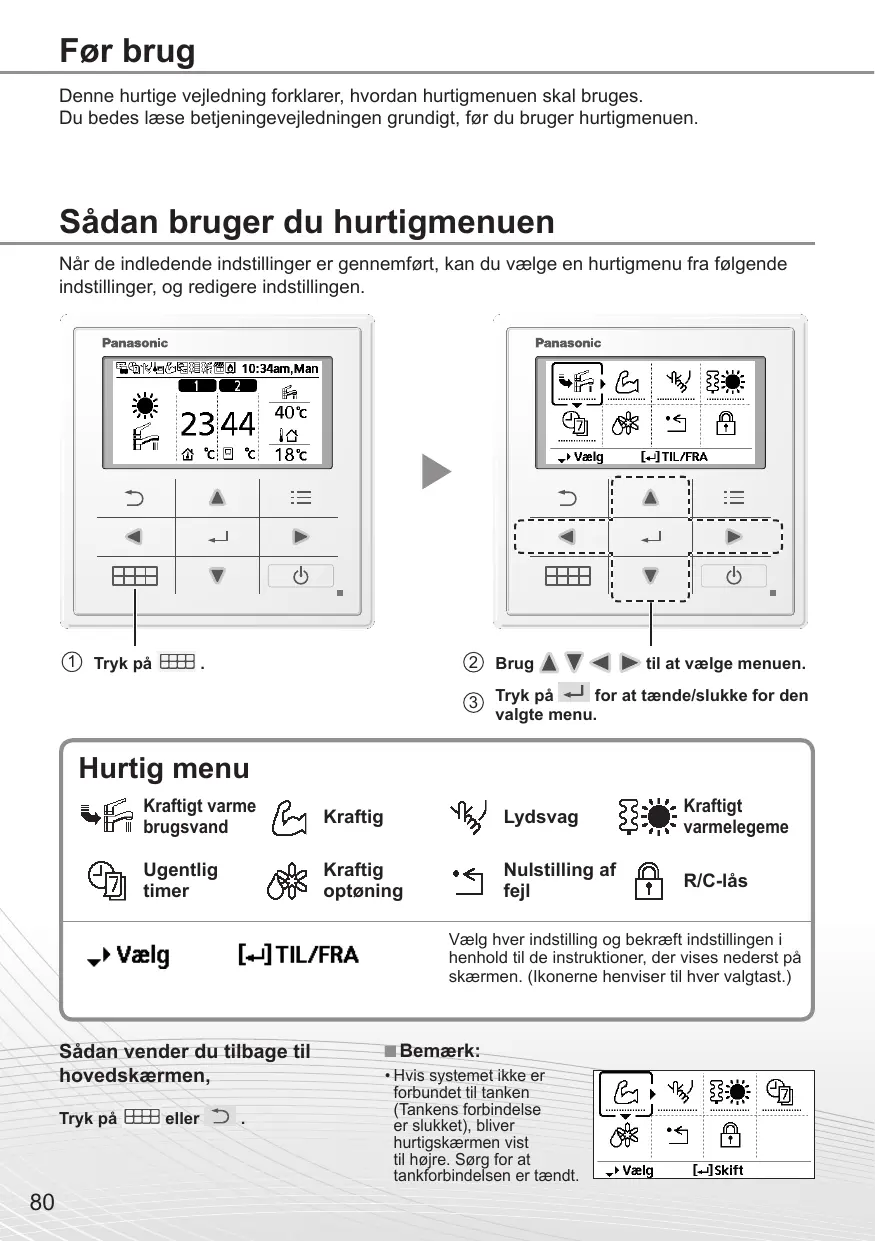

Denne hurtige vegledning forklarer, hvordan hurtigmenuen skal bruges. Du bedes lese betjeningeveledningen grundigt, før du bruger hurtigmenuen.

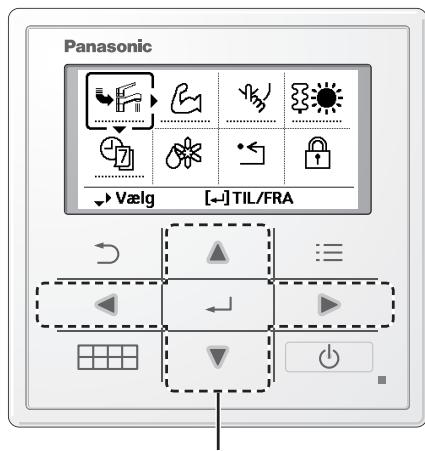

Sàdan bruger du hurtigmenuen

Nár de indledende indstillinger er gennemfør, kan du vælge en hurtigmenu fra følgende indstillinger, og redigere indstillingen.

① Tryk pā.

② Brug ▲▼ △til at vœlge menuen.
③ Tryk på ↓ for at tænde/slukke for den valgte menu.

Hurtig menu

Kraftigt varme
brugsvand

Kraftig

Lydsvag

Vælg haver indstilling og bekraeft indstillingen i henhold til de instruktioner, der vises nederst paskærmen. (Ikonerne henviser til haver valgtast.)

Sádan vender du tilbage til hovedskærmen,

Tryk pā ellerr

Bemark:

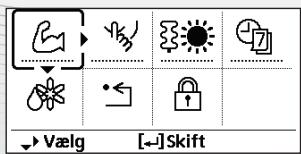

Hvis systemet ikke er forbundet til tanken (Tankens forbindelse er slukket), bliver hurtigskærmen vist til højre. Sørg for at tankforbindelsen erændt.

Noter om betjeningsikon

Ekmempel:

-Betjeningsikon indikeres med" ^ 不 FRA

• Betjeningsikon indikeres med "——" = TIL

Tving DHW

Vælg dette ikon for atænde eller slukke tankens varme brugsvand.

Tryk pa for at bekræfte dit valg.

Kraftigt varmt brugsvand er slukket.
Kraftigt varmt brugsvand er taendt.

Bemark:

Kraftigt varmt brugsvand er deaktiveren nár det kraftige varmelegeme er taendt.
- När det kraftige varme brugsvand er slukket, bør Funktionen & tilstanden skifte tilbage til den forrige gemte status.

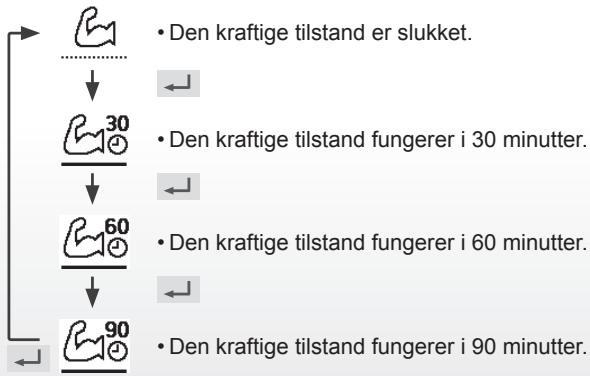

Kraftig

Vælg dette ikon for at køre varme/kølesystemet kraftigt.

Tryk pa for at bekræfte dit valg.

(Den kraftige drift starter ca. 1 minut after der er trykket pa

Bemärk:

Kraftig bliver deaktiveret nár funktionen er slukket

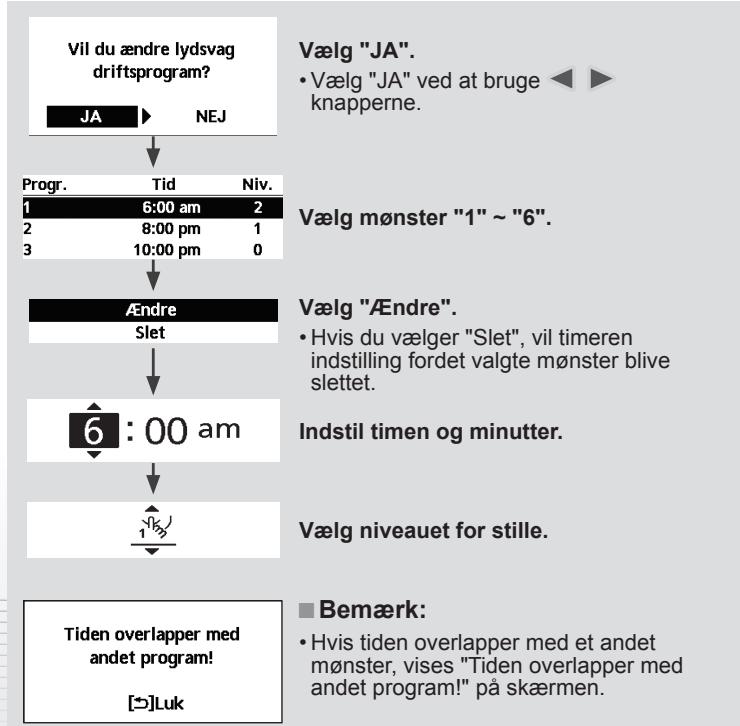

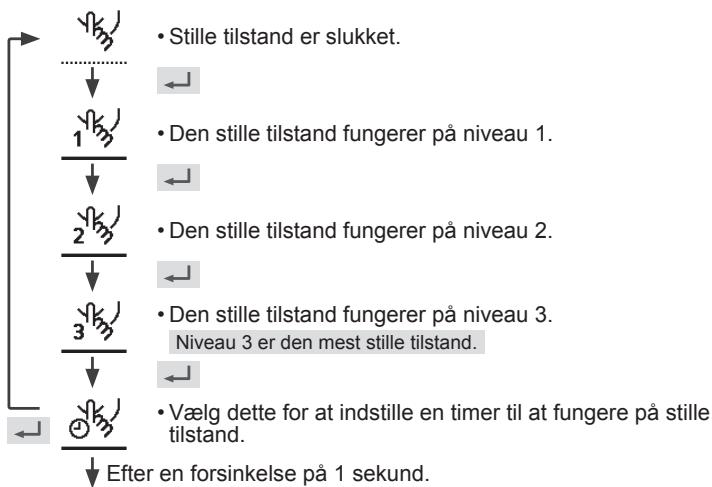

Lydsvag

Tryk pa for at bekræfte dit valg.

(Den stille drift starter cirka 1 minut after der er trykket pa

Vælg for at tvinge varmelegemets til atænde.

Tryk pà for at bekræfte dit valg.

(Tilstanden kraftigt varmelegeme starter cirka 1 minut after der er trykket pa

Bemark:

• Force-varmer er deaktiveret nár driften allerede er i gang og "Deaktiveret grundet drift TIL" vil blve vist.

Ikke mulig fordiat varmepumpereir drift!

[5]Luk

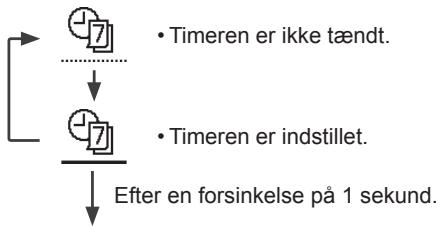

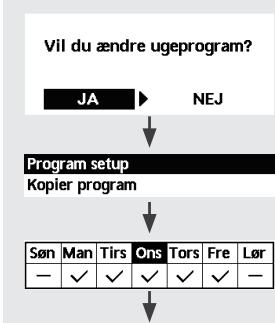

Ugentligh timer

Vælg dette ikon for at slette (annullere) ellerændre den forudindstillede ungentlige timer.

Tryk pa for at bekraefte dit valg.

Valg "JA".

Hvis du vælger "NEJ", vender skærmen tilbage til hovedskaærmen.

• Program setup: Vaelg opsætning af timer for at redigere den ungentlige timer.
• Kopier program: Vaelg at kopiere en timer-indstilling.

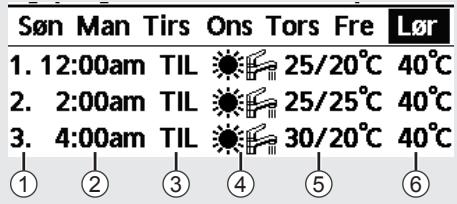

[Eksempel på en timer-opsætning]

Vaelg den/de dag (e), du onsker at redigere ved hjaelp af -knapperne.

Hvis alle 6 mønstre ikke er forudindstillet, vil dette skærmbillede blive vist.

① Vælg mønster "1" ~ "6".
② Indstil timerens time og minutter.
③ Vælg tændt/slukket for timeren.
④ Vael driftstilstanden.

A/A/ // // //

Vaelg tilstand ved hjaelp af -knapperne.

⑤ Indstil temperaturen for bade zone 1 og 2 (hvis dit system har en indstilling med 2 zoner).

Lørdag: Progr. 1: Temp.
Zone1	∑	Zone2	∑
TIL	25°C	TIL	25°C

⑥ Indstil tankens temperatur.

Bemark:

• Timeren er deaktiveret, nár det kraftige varmelegeme tændes aller Varme-Kole SW er aktiveret.
• Hvis du har forudindstillet den ungentlige timer på 2 zoner, skal du gentage den samme procedure med zone 2.

Kraftig optøning

Vaelg at afrime de frosne r.

Tryk pá ← for at bekræfte dit valg.

(Nar tilstanden er blevet accepteret, vil skaermen nedenfor blive vist.)

Valg accepteret!

[5]Luk

Nulstilling af fejl

Vælg for at gendanne de tidligere indstillinger, när der er opstået en fejl.

Tryk pá ← for at bekræfte dit valg.

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Valg accepteret!

[5]Luk

Sorg for, at alle enheder er slukket, ffor du vaelger donne tilstand, somgenskaber hele systemet til de tidligere indstlinger.

R/C-Iås

Vælg at lase fjernbetjeningen.

Tryk pá ← for at bekræfte dit valg.

(Nár tilstanden er brevet accepteret, vil skærmen nedenfor blive vist.)

Vaelg"JA".

(Hovedskærmen bliver last.)

(Nár tilstanden er blevet accepteret, vil skærmen nedenfor blive vist.)

Indtast 4 cîfre (hvis nummeret er korrekt, og skærmen bliver lâst op).

For at nulstille glemt adgangskode (under drift OFF-skærm) Tryk , ogernaest i 5 sekunder.

(Nar tilstanden er blevet accepteret, vil skaarmen nedenfor blive vist.) Reset adgangskode Vaelg "Reset".

(Skaermen slukker after 3 sekunder).
