WHSDC16H6E5 - Pompe à chaleur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Gamme	Aquarea High Performance Generation H
Type de système	Pompe à chaleur air/eau bi-bloc
Référence module hydraulique	WH-SDC16H6E5
Référence unité extérieure	WH-UD16HE5
Puissance calorifique	16 kW
Résistance d'appoint intégrée	6 kW
Technologie compresseur	Inverter DC
Alimentation électrique	Monophasé 230 V / 50 Hz
Fluide frigorigène	R410A
Fonctionnement réversible	Chauffage et rafraichissement
Compatibilité émetteurs	Plancher chauffant, radiateurs, fan-coils
Pilotage à distance (option)	Aquarea Smart Cloud (module CZ-TAW1)

FOIRE AUX QUESTIONS - WHSDC16H6E5 PANASONIC

Qu'est-ce que la pompe à chaleur Panasonic WHSDC16H6E5 et comment fonctionne-t-elle ?

La WHSDC16H6E5 est le module hydraulique intérieur de la gamme Aquarea High Performance Generation H de Panasonic. Elle fonctionne en système bi-bloc avec l'unité extérieure WH-UD16HE5 : l'unité extérieure capte les calories de l'air ambiant, et l'unité intérieure les transfère au circuit eau du logement pour assurer le chauffage et le rafraichissement.

Quelle est la puissance de chauffage de ce modèle ?

La puissance calorifique nominale est de 16 kW. Une résistance électrique d'appoint de 6 kW est intégrée au module hydraulique pour prendre le relais lors des périodes de grand froid ou en cas de besoin ponctuel de montée en température rapide.

Cette pompe à chaleur peut-elle aussi rafraichir le logement en été ?

Oui, le système est réversible. En été, il peut fonctionner en mode rafraichissement en inversant le cycle frigorifique, diffusant de l'eau fraiche dans les émetteurs compatibles (plancher rafraichissant, fan-coils). Vérifiez que vos émetteurs sont adaptés au mode froid avant activation.

La WHSDC16H6E5 peut-elle produire de l'eau chaude sanitaire ?

Le module hydraulique WH-SDC16H6E5 ne dispose pas de ballon ECS intégré. Pour la production d'eau chaude sanitaire, il faut connecter un ballon thermodynamique ou un ballon indirect externe compatible. Panasonic propose des kits All-in-One avec ballon ECS intégré (série ADC) si vous souhaitez cette fonctionnalité.

Quel fluide frigorigène utilise ce système ?

Ce système utilise le fluide frigorigène R410A. La charge en fluide est gérée en usine dans l'unité extérieure WH-UD16HE5. Toute intervention sur le circuit frigorifique doit être réalisée par un technicien certifié conformément à la réglementation F-Gaz.

Que faire si la pompe à chaleur ne chauffe plus correctement ?

Vérifiez d'abord :

• que le débit d'eau dans le circuit est suffisant et que les vannes sont ouvertes
• que les filtres à eau ne sont pas colmatés
• que l'unité extérieure n'est pas obstruée par de la neige, des feuilles ou du givre excessif
• que la pression dans le circuit chauffage est correcte (généralement entre 1 et 2 bar)

En cas d'affichage d'un code erreur sur le contrôleur, notez-le et contactez un installateur agréé Panasonic.

Quelle est la tension d'alimentation électrique requise ?

Ce modèle fonctionne en monophasé 230 V / 50 Hz. Il est adapté à la majorité des installations résidentielles françaises sans nécessiter de raccordement triphasé, ce qui simplifie l'installation par rapport aux modèles de plus grande puissance.

Comment connecter la pompe à chaleur à la régulation Aquarea Smart Cloud ?

Le module Aquarea Smart Cloud (CZ-TAW1) est disponible en option. Il s'installe sur le module hydraulique intérieur et permet de piloter la PAC à distance depuis l'application Panasonic Aquarea Smart Cloud sur smartphone ou tablette : réglage de la consigne, programmation horaire, suivi de consommation. La connexion nécessite un accès Wi-Fi au domicile.

Quelle maintenance annuelle est recommandée ?

Il est recommandé de faire réaliser chaque année par un professionnel :

• la vérification du débit et de la pression du circuit eau
• le contrôle de l'étanchéité du circuit frigorigène
• le nettoyage de l'échangeur de l'unité extérieure
• la vérification du bon fonctionnement du circulateur et de la résistance d'appoint

L'échangeur à plaques côté eau doit être détartré si la dureté de l'eau est élevée.

Quels émetteurs sont compatibles avec ce système ?

La WHSDC16H6E5 est particulièrement efficace avec des émetteurs basse température : plancher chauffant/rafraichissant, radiateurs grandes surfaces ou fan-coils. Elle peut aussi fonctionner avec des radiateurs traditionnels haute température, mais au détriment du rendement. L'Aquarea Generation H est optimisée pour des températures de départ eau allant jusqu'à 55°C environ.

Que signifie le code erreur affiché sur le contrôleur CZ-RTC5 ?

Le contrôleur CZ-RTC5 affiche des codes erreur à deux chiffres (ex. H00, F11, etc.) qui identifient précisément la panne. Consultez l'annexe des codes erreur dans le manuel d'installation de votre unité. Les codes F indiquent généralement une défaillance électrique ou capteur, les codes H signalent une anomalie hydraulique. Notez le code complet avant d'appeler votre technicien.

MODE D'EMPLOI WHSDC16H6E5 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Activation/désactivation de la fonction ECS

Appuyez sur cette touche pour activer ou désactiver la fonction ECS.

Appuyez pour régler la température.

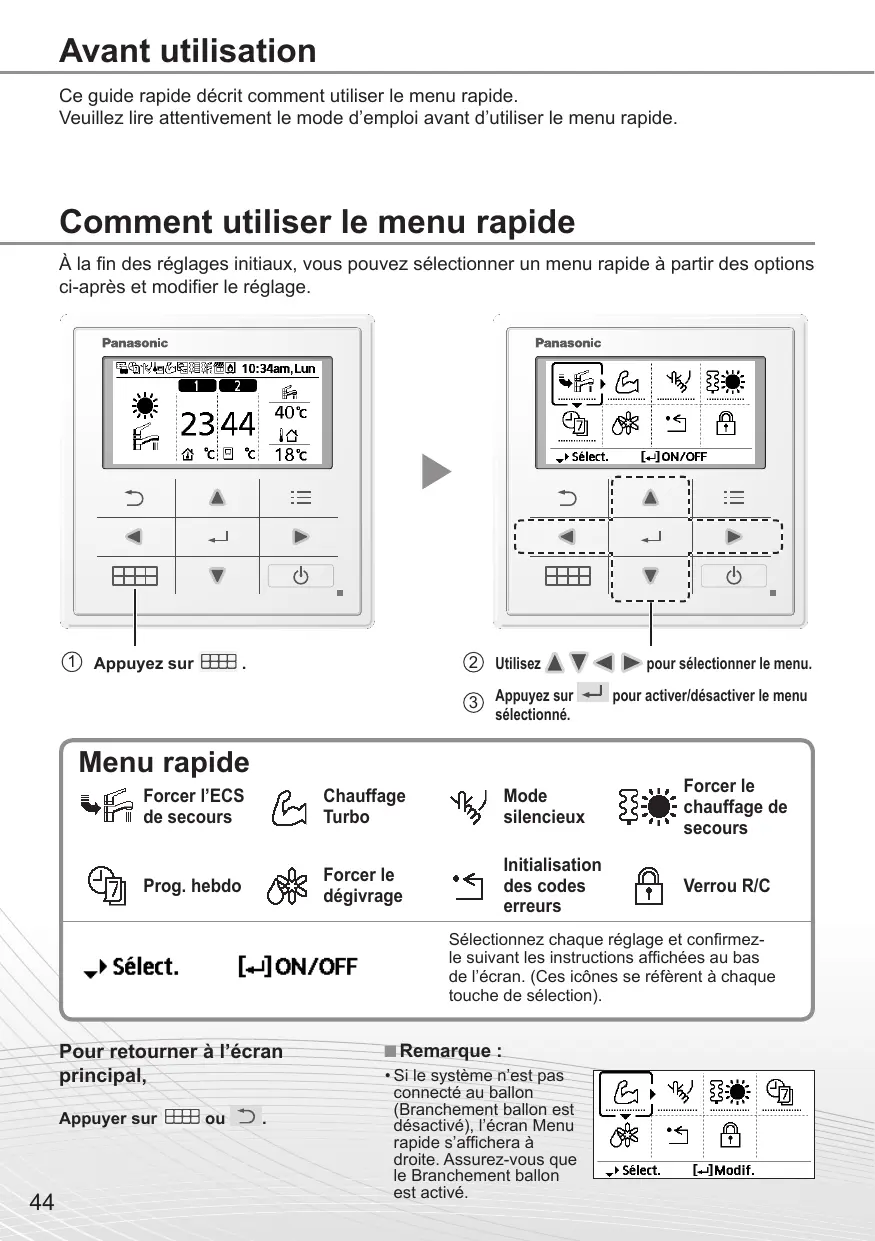

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

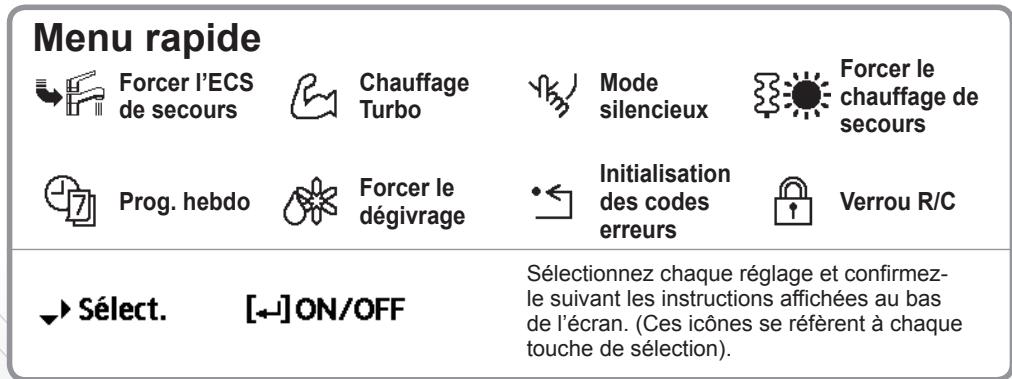

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez △▼ ▲ ▷ pour sélectionner le menu. ③ Appuyez sur ↓ pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

Appuyez sur ou

Remarque :

Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ............ » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur ↓ pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir au précédent étant mémorisé.

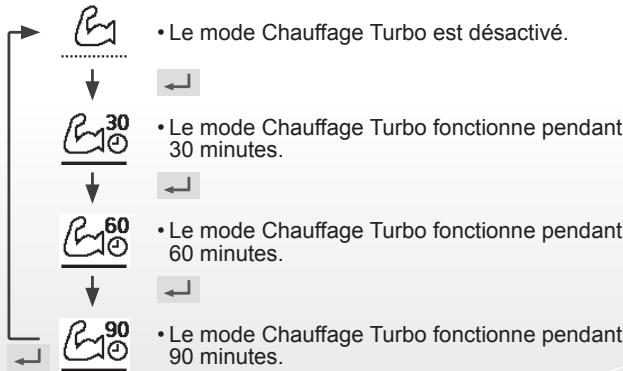

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température chauffage ou refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ↓ ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

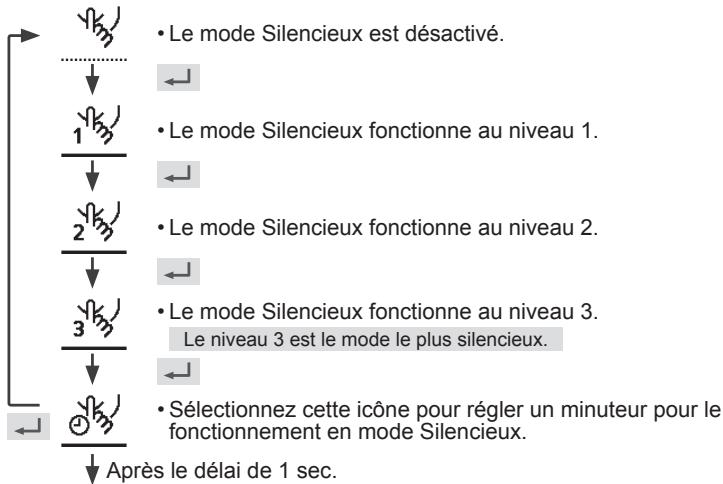

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que « ait été activé).

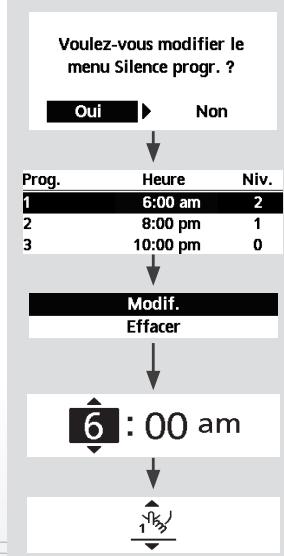

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionnez « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre environ 1 minute après son activation).

• Forcer le chauffage de secours est désactivé.
• Forcer le chauffage de secours est activé.

Remarque :

• Forcer le chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer

Prog. hebdo

Dépréciationnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

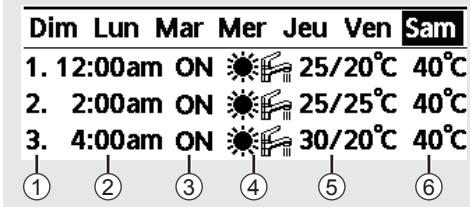

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

A/AB/ /B/ /B/

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne
Zone1		Zone2
ON	25 °C	ON	25 °C

⑥ Réglez la température du gallon.

Remarque :

• L'horloge est désactivée lorsque Forcer chauffage de secours ou Contact été/hiver est activé. Si vous avez prédéfini le programme hebdomadaire sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer]

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer]

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande ?

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 chiffres quelconques du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
