Producttype	Lucht-water warmtepomp
Merk	PANASONIC
Model	WHSDC16H6E5
Nominaal verwarmingsvermogen	16 kW
Elektrische voeding	230 V ~ 50 Hz
Koelmiddel	R32
Afmetingen buitenunit (L x H x D)	900 x 750 x 350 mm
Gewicht buitenunit	80 kg
Geluidsniveau (buitenunit)	~45 dB(A)
Bedieningsdisplay	Afstandsbediening met LCD-scherm
Hoofdfuncties	Snelmenu, weekprogrammering, geforceerd sanitair warm water, turbo verwarming, stille modus, geforceerd ontdooien, afstandsbediening vergrendelen
Veiligheid	Vergrendeling met pincode, initialisatie foutcodes
Onderhoud en reiniging	Periodieke reiniging van filters (aanbevolen)
Onderdelen en repareerbaarheid	Op aanvraag verkrijgbaar
Energieklasse (verwarming)	A+

Veelgestelde vragen - WHSDC16H6E5 PANASONIC

Hoe gebruik ik het snelmenu?

Druk op de menutoets, gebruik de pijltjestoetsen ▲▼▲▷ om een optie te selecteren, druk dan op ↓ om in/uit te schakelen. Om terug te keren naar het hoofdscherm, drukt u op de toets Terug.

Hoe programmeer ik de weekverwarming?

Selecteer in het snelmenu 'Weekprog', kies vervolgens 'Klokprogrammering'. Selecteer de dag, het programma (1 tot 6), het tijdstip, de aan/uit-modus, de temperatuur van zone 1 en zone 2 indien van toepassing. Bevestig met ↓.

Hoe activeer ik de geforceerde SWW (sanitair warm water)?

Selecteer in het snelmenu het pictogram 'Nood-SWW forceren'. Druk op ↓ om te activeren. Het SWW werkt met prioriteit tot handmatige deactivering.

Hoe schakel ik de turbo verwarming in?

Selecteer het pictogram 'Turbo verwarming' in het snelmenu en druk op ↓. Het systeem bereikt de ingestelde temperatuur sneller. De actieve modus wordt weergegeven op het scherm.

Hoe activeer ik de stille modus?

Selecteer het pictogram 'Stille modus' in het snelmenu en druk op ↓. Kies het stilteniveau (1 tot 6) en bevestig. De werking wordt stiller.

Hoe vergrendel ik de afstandsbediening?

Selecteer in het snelmenu 'Afst. bed. vergrendelen' en druk op ↓. Kies 'Ja' om te vergrendelen. Om te ontgrendelen, druk op een toets, voer de 4-cijferige pincode in. Standaard is de code 0000.

Wachtwoord vergeten, hoe reset ik het?

Houd op het uitschakelscherm de toetsen ▲, ▼ en ▷ tegelijkertijd 5 seconden ingedrukt. Selecteer 'Reset'. De code wordt gereset naar 0000 en de afstandsbediening wordt ontgrendeld.

Hoe forceer ik het ontdooien van de leidingen?

Selecteer in het snelmenu 'Ontdooien forceren' en druk op ↓. Er verschijnt een melding 'Geaccepteerd'. Het ontdooien start automatisch.

Hoe initialiseer ik foutcodes?

Zorg ervoor dat alle units zijn uitgeschakeld. Selecteer in het snelmenu 'Initialisatie foutcodes' en druk op ↓. Het systeem herstelt de vorige instellingen.

Wat te doen als het scherm 'De ingestelde tijd overlapt' weergeeft?

Dit betekent dat twee weekprogramma's overlappende tijden hebben. Wijzig de tijden van de betrokken programma's om het conflict te voorkomen, en valideer opnieuw.

GEBRUIKSAANWIJZING WHSDC16H6E5 PANASONIC

Handleiding snelmenu

Lucht-naar-Water warmtepomp

20-25

Nederlands

Deze beknopte handleiding legt het gebruik van het snelmenu uit.

Lees deze gebruikshandleiding zorgvuldig door voordat u het snelmenu gaat gebruiken.

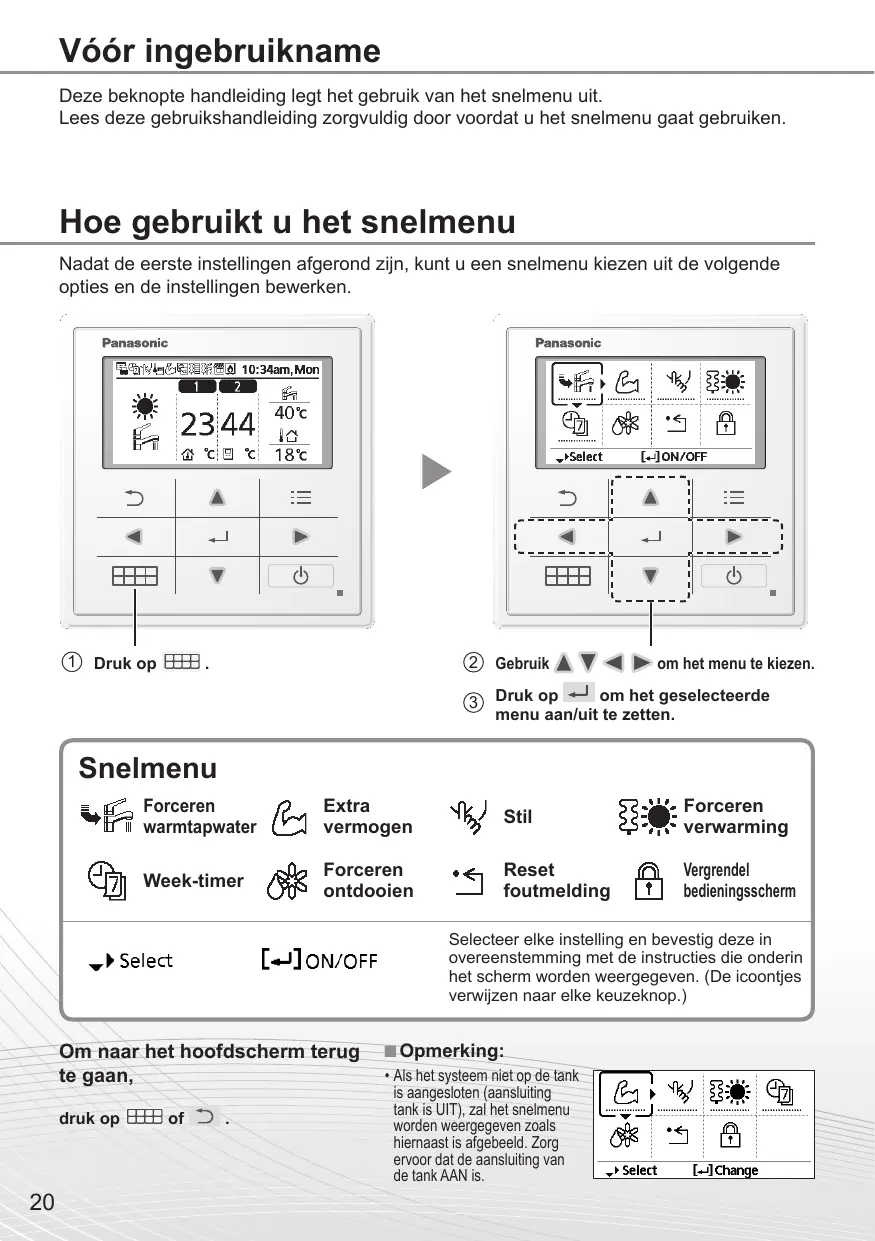

Hoe gebruikt u het snelmenu

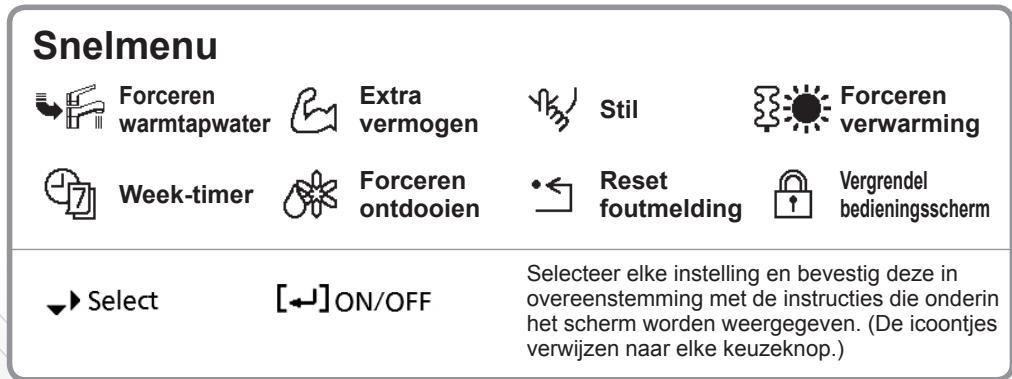

Nadat de eerste instellingen zijn afgerond, kunt u een snelmenu kiezen uit de volgende opties en de instellingen bewerken.

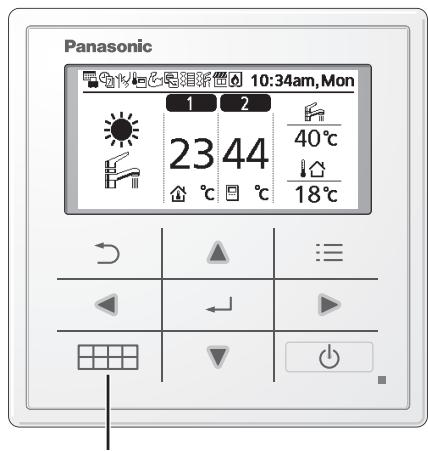

① Druk op

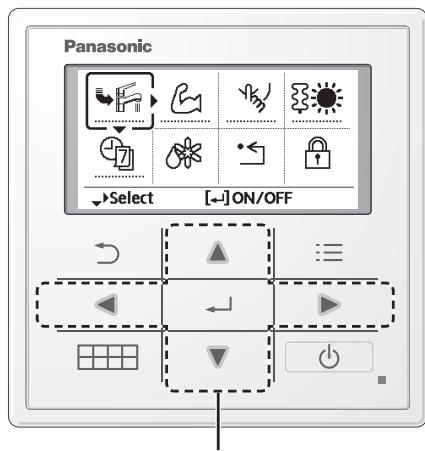

② Gebruik ▲ ▼ ▷ om het menu te kiezen.

③ Druk op ← om het geselecteerde menu aan/uit te zetten.

Om terug te gaan naar het hoofdscherm,

druk op of

Opmerking:

• Als het systeem niet op de tank is aangesloten (aansluiting tank is UIT), zal het snelmenu worden weergegeven zoals hiernaast is afgebeeld. Zorg ervoor dat de aansluiting van de tank AAN is.

Opmerkingen bij functie-icoontje

Voorbeeld:

• Functie-icoontje aangegeven met ".................." = UIT

• Functie-icoontje aangegeven met "——" = AAN

Forceren warmtapwater

Selecteer dit icoontje om de warmtapwatertank in of uit te schakelen.

Druk op ← , om uw keuze te bevestigen.

• Forceren warmtapwater is uitgeschakeld.
• Forceren warmtapwater is ingeschakeld.

Opmerking:

• Forceren warmtapwater is niet beschikbaar als forceren verwarming ingeschakeld is.
• Als forceren warmtapwater uitgeschakeld is, zullen werking en stand teruggaan naar de vorige status in het geheugen.

Extra vermogen

Selecteer dit icoontje om de werking van het verwarmings-/koelingssysteem krachtiger te maken.

Druk op ← , om uw keuze te bevestigen.

(De krachtige werking start ongeveer 1 minuut nadat ← is ingedrukt.)

• De stand extra vermogen is uitgeschakeld.

• De stand extra vermogen werkt ongeveer 30 minuten.

• De stand extra vermogen werkt ongeveer 60 minuten.

• De stand extra vermogen werkt ongeveer 90 minuten.

Opmerking:

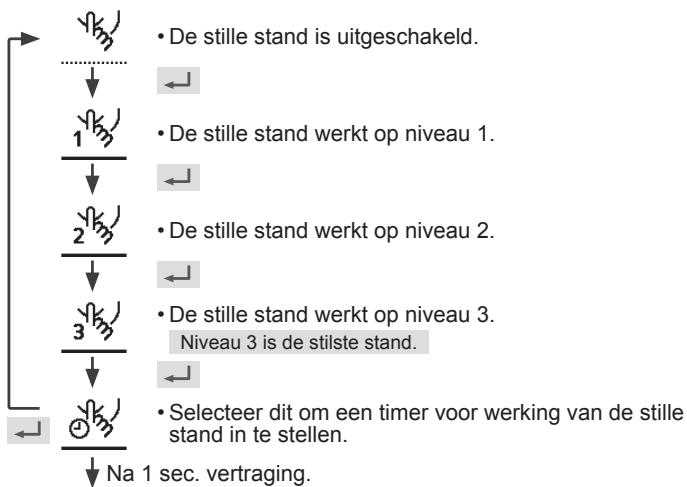

Selecteer dit icoontje voor een stille werking.

Druk op ← , om uw keuze te bevestigen.

(De stille werking start ongeveer 1 minuut nadat ← is ingedrukt.)

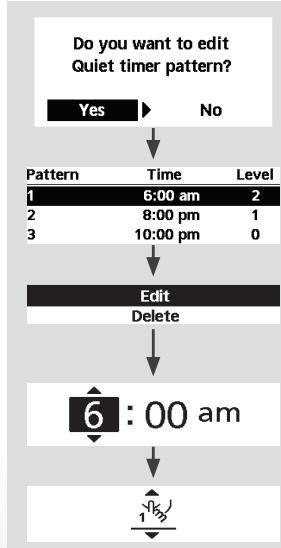

• Selecteer "Yes" met gebruik van de knoppen.

Selecteer schema "1" ~ "6".

Selecteer "Edit".

• Als u "Delete" selecteert, worden de timerinstellingen van het gekozen schema gewist.

Stel de uren en minuten in.

Selecteer het niveau van de stille stand.

Opmerking:

• Als de eind overlaapt met een ander schema wordt op het scherm "Set time is overlapped!" weergegeven.

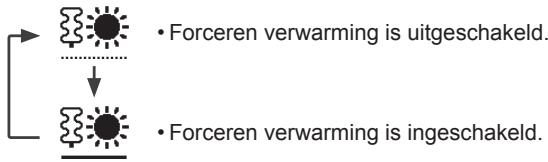

Forceren verwarming

Selecteer om de verwarming geforceerd aan te zetten.

Druk op ← om uw keuze te bevestigen.

(De stand forceren verwarming start ongeveer 1 minuut nadat is ingedrukt.)

Opmerking:

• Forceren verwarming is niet beschikbaar als het apparaat al in bedrijf is en "Niet beschikbaar, is al in bedrijf" wordt dan op het scherm weergegeven.

Selecteer dit icoontje om de ingestelde week-timer te verwijderen of te wijzigen.

Druk op ← om uw keuze te bevestigen.

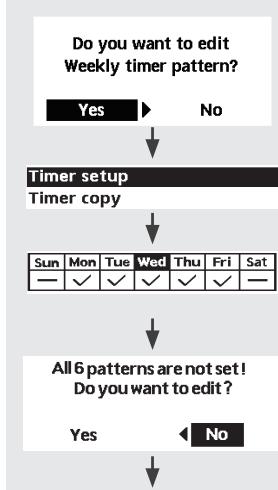

Selecteer "Yes".

• Als u "No" selecteert, zal het scherm terugkeren naar het hoofdschema.
• Timer setup: Selecteer instelling timer om de week-timer te bewerken.
• Timer kopiëren: Selecteer om een timerinstelling te kopiëren.

[Voorbeeld van een timerinstelling]

Selecteer de dag(en) die u wilt bewerken met behulp van de ▲▼ knoppen.

• Selecteer de stand met behulp van de ▲▼ knoppen.

(5) Stel de temperatuur in voor zowel zone 1 als 2 (als uw systeem de 2-zone instelling heeft).

⑥ Stel de temperatuur van de tank in.

Opmerking:

• Timer is niet beschikbaar als forceren verwarming aan staat of Warmte-koude schakeling is ingeschakeld.
• Als u de week-timer in 2 zones hebt ingesteld, dan moet u dezelfde procedure voor zone 2 herhalen.

Forceren ontdooien

Selecteer om bevroren leidingen te ontdooien.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Verzoek geaccepteerd!

[ ] Sluiten

Resetfoutmelding

Selecteer om de vorige instellingen te herstellen als er een fout is opgetreden.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Request accepted!

[ ]Close

Zorg dat alle units uitstaan voordat u deze stand selecteert, waarmee het hele systeem teruggezet wordt naar de vorige instellingen.

Vergrendel bedieningsscherm

Selecteer om de afstandsbediening te vergrendelen.

Druk op ← , om uw keuze te bevestigen.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Ontgrendeling van de afstandsbediening Druk op een willekeurige knop.

(Als de stand geactiveerd is, worden het volgende scherm weergegeven.)

Geef de 4 cijfers van het wachtwoord in (als het getal juist is, wordt het scherm ontgrendeld).

Voor het resetten van vergeten wachtwoord (ook bij scherm UIT) Houd → , en 5 seconden lang ingedrukt.

(Als de stand geactiveerd is, wordt het volgende scherm weergegeven.)

Selecteer "Reset".

(Het scherm gaat na 3 seconden uit.)
