Typ produktu	Pompa ciepła powietrze-woda
Marka	PANASONIC
Model	WHSDC16H6E5
Nominalna moc grzewcza	16 kW
Zasilanie elektryczne	230 V ~ 50 Hz
Czynnik chłodniczy	R32
Wymiary jednostki zewnętrznej (S x W x G)	900 x 750 x 350 mm
Waga jednostki zewnętrznej	80 kg
Poziom hałasu (jednostka zewnętrzna)	~45 dB(A)
Panel sterowania	Pilot z wyświetlaczem LCD
Główne funkcje	Szybkie menu, program tygodniowy, wymuszenie CWU, ogrzewanie turbo, tryb cichy, wymuszenie odszraniania, blokada pilota
Bezpieczeństwo	Blokada kodem PIN, inicjalizacja kodów błędów
Konserwacja i czyszczenie	Okresowe czyszczenie filtrów (zalecane)
Pięści zamienne i naprawialność	Dostępne na żądanie
Klasa energetyczna (ogrzewanie)	A+

Często zadawane pytania - WHSDC16H6E5 PANASONIC

Jak korzystać z szybkiego menu?

Naciśnij przycisk menu, użyj strzałek ▲▼▲▷, aby wybrać opcję, a następnie naciśnij ↓, aby włączyć/wyłączyć. Aby wrócić do ekranu głównego, naciśnij przycisk Powrót.

Jak zaprogramować ogrzewanie tygodniowe?

W szybkim menu wybierz 'Prog. tygodn.', a następnie 'Programowanie zegara'. Wybierz dzień, program (1-6), godzinę, tryb włącz/wyłącz, temperaturę strefy 1 i strefy 2 (jeśli dotyczy). Potwierdź przyciskiem ↓.

Jak włączyć wymuszenie CWU (ciepłej wody użytkowej)?

W szybkim menu wybierz ikonę 'Wymuś CWU awaryjne'. Naciśnij ↓, aby włączyć. CWU będzie działać priorytetowo aż do ręcznego wyłączenia.

Jak włączyć ogrzewanie turbo?

Wybierz ikonę 'Ogrzewanie Turbo' w szybkim menu i naciśnij ↓. System szybciej osiągnie zadaną temperaturę. Tryb aktywny wyświetli się na ekranie.

Jak włączyć tryb cichy?

Wybierz ikonę 'Tryb cichy' w szybkim menu i naciśnij ↓. Wybierz poziom ciszy (1-6) i potwierdź. Praca staje się cichsza.

Jak zablokować pilota?

W szybkim menu wybierz 'Blokada pilota' i naciśnij ↓. Wybierz 'Tak', aby zablokować. Aby odblokować, naciśnij dowolny przycisk, wprowadź 4-cyfrowy kod PIN. Domyślnie kod to 0000.

Zapomniałem hasła, jak je zresetować?

Na ekranie zatrzymania naciśnij jednocześnie przyciski ▲, ▼ i ▷ przez 5 sekund. Wybierz 'Reset'. Kod zostanie zresetowany do 0000, a pilot odblokowany.

Jak wymusić odszranianie rur?

W szybkim menu wybierz 'Wymuś odszranianie' i naciśnij ↓. Pojawi się komunikat 'Zaakceptowane'. Odszranianie uruchomi się automatycznie.

Jak zainicjalizować kody błędów?

Upewnij się, że wszystkie jednostki są wyłączone. W szybkim menu wybierz 'Inicjalizacja kodów błędów' i naciśnij ↓. System przywróci poprzednie ustawienia.

Co zrobić, jeśli ekran wyświetla 'Ustawiony czas nakłada się'?

Oznacza to, że dwa programy tygodniowe mają nakładające się godziny. Zmień godziny odpowiednich programów, aby uniknąć konfliktu, a następnie zatwierdź ponownie.

INSTRUKCJA OBSŁUGI WHSDC16H6E5 PANASONIC

Przewodnik po skróconym menu

Pompa ciepła powietrze-woda

26-31

Polski

Οδηγός συντόμου μενού

Αντλία θερμότητας αέρος-νερού

32-37

Ελληνικά

Niniejszy skrócony przewodnik obejmuje korzystanie z menu podręcznych. Przed użyciem menu podręcznych należy dokładnie przeczytać instrukcję obsługi.

Jak używać menu podręcznych

Po zakończeniu początkowej konfiguracji można wybrać menu podręczne spośród poniższych opcji i dokonać edycji ustawień.

① Naciśnij

② Wybierz menu za pomocą ▲ ▼ △ ▷. ③ Naciśnij ↓, aby włączyć/wyłączyć wybrane menu.

Menu ustawień

Wymuszenie grzania c.w.u.

Tryb intensywny

Praca cicha

Wymuszenie grzania

Harmonogram tygodniowy

Wymuszenie odszraniania

Resetowanie błędu

Blokada sterownika

Wybór

[+]Wł./Wył.

Wybierz odpowiednie ustawienia i potwierdź je, wykonując instrukcje wyświetlone w dolnej części ekranu. (Ikony odnoszą się do poszczególnych klawiszy wyboru.)

Aby powrócić do ekranu głównego,

naciśnij lub

Uwaga:

• Jeśli system nie jest podłączony do zbiornika (połączenie zbiornika jest wyłączone), zostanie wyświetlony ekran menu podręcznego, przedstawiony z prawej strony. Upewnij się, że połączenie zbiornika jest wyłączone.

Uwagi na temat ikony działania

Przykład:

• Ikona działania ze wskazaniem „ = WtL.

Wymuszenie c.w.u.

Wybierz ikonę, aby włączyć lub wyłączyć grzanie c.w.u.

Naciśnij ← , aby potwierdzić swój wybór.

Wymuszenie grzania c.w.u. jest wyłączone. Wymuszenie grzania c.w.u. jest włączone.

Uwaga:

• Wymuszenie grzania c.w.u. jest wyłączone, gdy wyłączone jest wymuszone działanie grzania.
• Gdy wymuszenie grzania c.w.u. jest wyłączone, działanie i tryb powinny powrócić do poprzednio zapamiętanego stanu.

Tryb intensywny

Wybierz tę ikonę, aby włączyć intensywny tryb działania systemu grzania/chłodzenia.

Naciśnij ← , aby potwierdzić swój wybór.

Intensywne działanie rozpocznie się ok. 1 minutę po naciśnięciu.

Uwaga:

• Tryb intensywny jest wyłączony, gdy wyłączone jest działanie.

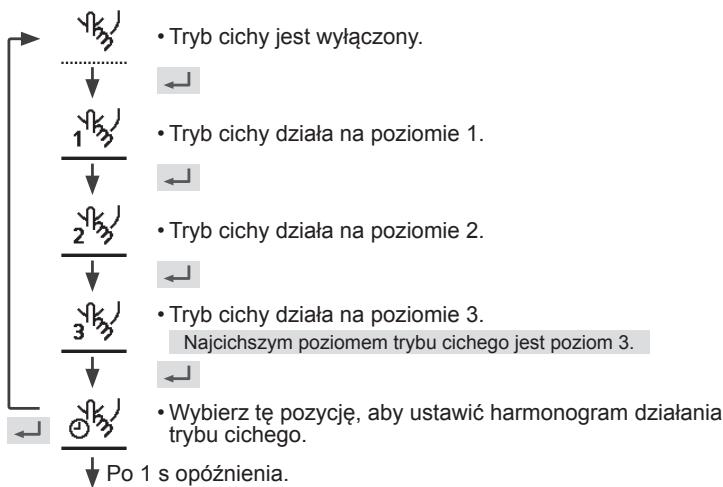

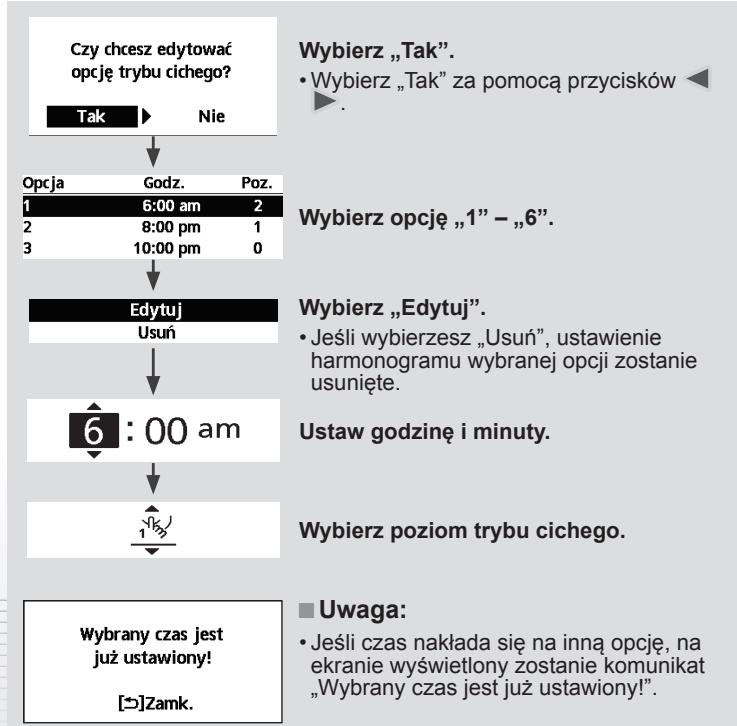

Praca cicha

Wybierz tę ikonę, aby włączyć tryb cichy.

Naciśnij ← , aby potwierdzić swój wybór.

(Ciche działanie rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki

Wybierz, aby wymusić włączenie grzałki.

Naciśnij ← , aby potwierdzić swój wybór.

(Tryb wymuszenia grzałki rozpocznie się ok. 1 minutę po naciśnięciu

Wymuszenie grzałki jest wyłączone.

Wymuszenie grzałki jest włączone.

Uwaga:

Wymuszenie grzałki jest wyłączone, gdy jej działanie jest już włączone. Wyświetla się wtedy napis "Nieakt. z powodu Uruchom. działania!"

Blok. z powodu działania urządzenia!

[5]Zamk.

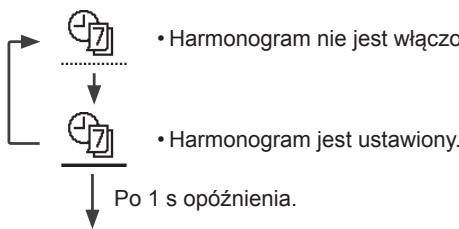

Harmonogram tygodniowy

Wybierz temat, aby usunąć (anulować) bądź zmienić ustawienie harmonogramu tygodniowego.

Naciśnij ← , aby potwierdzić swój wybór.

Wybierz „Tak".

• Jeśli wybierzesz „Nie“, powrócisz do ekranu głównego.
• Ustawienia harmonogramu: Wybierz Ustawienie harmonogramu, aby dokonać edycji harmonogramu tygodniowego. Kopiuj harmonogram: Wybierz, aby skopiować ustawienia harmonogramu.

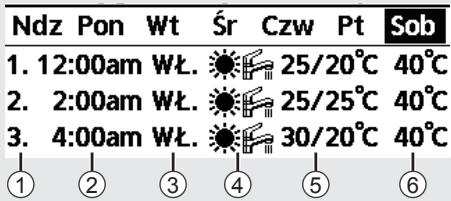

[Przykładowe ustawienia harmonogramu]

Za pomocą przycisków wybierz dni, które chcesz edytować.

Ten ekran zostanie wyświetlony, jeśli nie ustawiono wszystkich 6 opcji.

① Wybierz opcję „1" - „6". ② Ustaw godzinę i minuty w harmonogramie. ③ Wybierz wł. / wył. w harmonogramie. ④ Wybierz tryb działania.

-Wybierz tryb za pomocą przycisków

⑤ Ustaw temperaturę dla strefy 1 i 2 (jeśli system jest ustawiony jako 2-strefowy).

Sobota: Opcja 1: Temp. zad.

Str.1	25°C	Str.2	25°C
W.L		W.L

(6) Ustaw temperaturę zbiornika.

Uwaga:

• Harmonogram jest wyłączony, gdy wyłączone jest wymuszanie grzania lub przy grzaniu / chłodzeniu.
• W przypadku ustawiania harmonogramu tygodniowego w 2 strefach należy wykonać takie czynności dla 2. strefy.

Wymuszenie odszraniania

Wybierz, aby odszronić agregat zewnętrzny.

Naciśnij ← , aby potwierdzić swój wybór.

(Po zaakceptowaniu trybu pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamknij.

Resetowanie błędu

Wybierz, aby przywrócić poprzednie ustawienia w przypadku wystąpienia błędu.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Wybór zaakceptowany!

[5]Zamk.

• Przed wyborem tego trybu upewnij się, że wszystkie urządzenia są wyłączone, ponieważ spowoduje on przywrócenie poprzednich ustawień całego systemu.

Blokada R/C

Wybierz, aby zablokować sterownik.

Naciśnij ← , aby potwierdzić swój wybór.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Czy użyć blokady sterownika?

Nie

Wybierz „Tak".

(Ekran główny zostanie zablokowany.)

-Wybór „Nie" spowoduje powrót do ekranu głównego.

Aby odblokować sterownik

Naciśnij dowolny przycisk.

(Jeśli tryb nie został zaakceptowany, pojawi się poniższy ekran.)

Wprowadź 4-cyfrową liczbę (jeśli liczba jest prawidłowa, ekran zostanie odblokowany).

Aby zresetować zapomniane hasło (przy wyłączonym ekranie)

Naciskaj , i przez 5 sekund.

(Jeśli tryb nie zostanie zaakceptowany, pojawi się poniższy ekran.)

Resetuj hasło

Reset

1. Reset hasła do 0000

2. Sterownik odblokowany

(Ekran zostanie wyłączony po 3 sekundach).
