Produkttyp	Luft-Wasser-Wärmepumpe
Marke	PANASONIC
Modell	WHSDC16H6E5
Nennheizleistung	16 kW
Stromversorgung	230 V ~ 50 Hz
Kältemittel	R32
Abmessungen Außengerät (B x H x T)	900 x 750 x 350 mm
Gewicht Außengerät	80 kg
Schallleistungspegel (Außengerät)	~45 dB(A)
Bedienbildschirm	Fernbedienung mit LCD-Display
Hauptfunktionen	Schnellmenü, Wochenprogrammierung, Warmwasser-Zwang, Turbo-Heizung, Silent-Modus, Abtauzwang, Fernbedienungssperre
Sicherheit	PIN-Code-Sperre, Fehlercode-Initialisierung
Wartung und Reinigung	Regelmäßige Filterreinigung (empfohlen)
Ersatzteile und Reparierbarkeit	Auf Anfrage erhältlich
Energieklasse (Heizen)	A+

Häufig gestellte Fragen - WHSDC16H6E5 PANASONIC

Wie verwende ich das Schnellmenü?

Drücken Sie die Menütaste, verwenden Sie die Pfeile ▲▼▲▷, um eine Option auszuwählen, und drücken Sie dann ↓, um sie zu aktivieren/deaktivieren. Um zum Hauptbildschirm zurückzukehren, drücken Sie die Taste Zurück.

Wie programmiere ich die Wochenheizung?

Wählen Sie im Schnellmenü 'Wochenprog.' und dann 'Uhrzeitprogrammierung'. Wählen Sie den Tag, das Programm (1 bis 6), die Uhrzeit, den Ein-/Aus-Modus, die Temperatur für Zone 1 und ggf. Zone 2. Bestätigen Sie mit ↓.

Wie aktiviere ich den Warmwasser-Zwang?

Wählen Sie im Schnellmenü das Symbol 'Not-Warmwasser erzwingen'. Drücken Sie ↓, um es zu aktivieren. Das Warmwasser läuft priorisiert, bis es manuell deaktiviert wird.

Wie schalte ich die Turbo-Heizung ein?

Wählen Sie im Schnellmenü das Symbol 'Turbo-Heizung' und drücken Sie ↓. Das System erreicht die Solltemperatur schneller. Der aktive Modus wird auf dem Bildschirm angezeigt.

Wie aktiviere ich den Silent-Modus?

Wählen Sie im Schnellmenü das Symbol 'Silent-Modus' und drücken Sie ↓. Wählen Sie die Silent-Stufe (1 bis 6) und bestätigen Sie. Der Betrieb wird leiser.

Wie sperre ich die Fernbedienung?

Wählen Sie im Schnellmenü 'Fernbedienungssperre' und drücken Sie ↓. Wählen Sie 'Ja' zum Sperren. Zum Entsperren drücken Sie eine Taste und geben Sie den 4-stelligen PIN-Code ein. Standardmäßig ist der Code 0000.

Passwort vergessen, wie setze ich es zurück?

Drücken Sie auf dem Stillstandsbildschirm gleichzeitig die Tasten ▲, ▼ und ▷ für 5 Sekunden. Wählen Sie 'Reset'. Der Code wird auf 0000 zurückgesetzt und die Fernbedienung wird entsperrt.

Wie erzwinge ich das Abtauen der Rohre?

Wählen Sie im Schnellmenü 'Abtauzwang' und drücken Sie ↓. Es wird 'Akzeptiert' angezeigt. Das Abtauen startet automatisch.

Wie initialisiere ich die Fehlercodes?

Stellen Sie sicher, dass alle Geräte ausgeschaltet sind. Wählen Sie im Schnellmenü 'Fehlercode-Initialisierung' und drücken Sie ↓. Das System stellt die vorherigen Einstellungen wieder her.

Was tun, wenn auf dem Bildschirm 'Die eingestellte Zeit überschneidet sich' angezeigt wird?

Das bedeutet, dass zwei Wochenprogramme sich überschneidende Zeiten haben. Ändern Sie die Zeiten der betroffenen Programme, um den Konflikt zu vermeiden, und bestätigen Sie erneut.

BEDIENUNGSANLEITUNG WHSDC16H6E5 PANASONIC

Schnellmenü-Anleitung

Luft/Wasser-Wärmepumpe

50-55

Deutsch

Kurzanleitung

Luft/Wasser-Wärmepumpe

56-61

Türkisch

Schnellmenü-Anleitung

• Zusatzleistung ist nicht verfügbar, wenn der Betrieb ausgeschaltet ist.

Stumm

Wenn nicht alle 6 Zeitpläne eingestellt sind, wird dieser Bildschirm angezeigt.

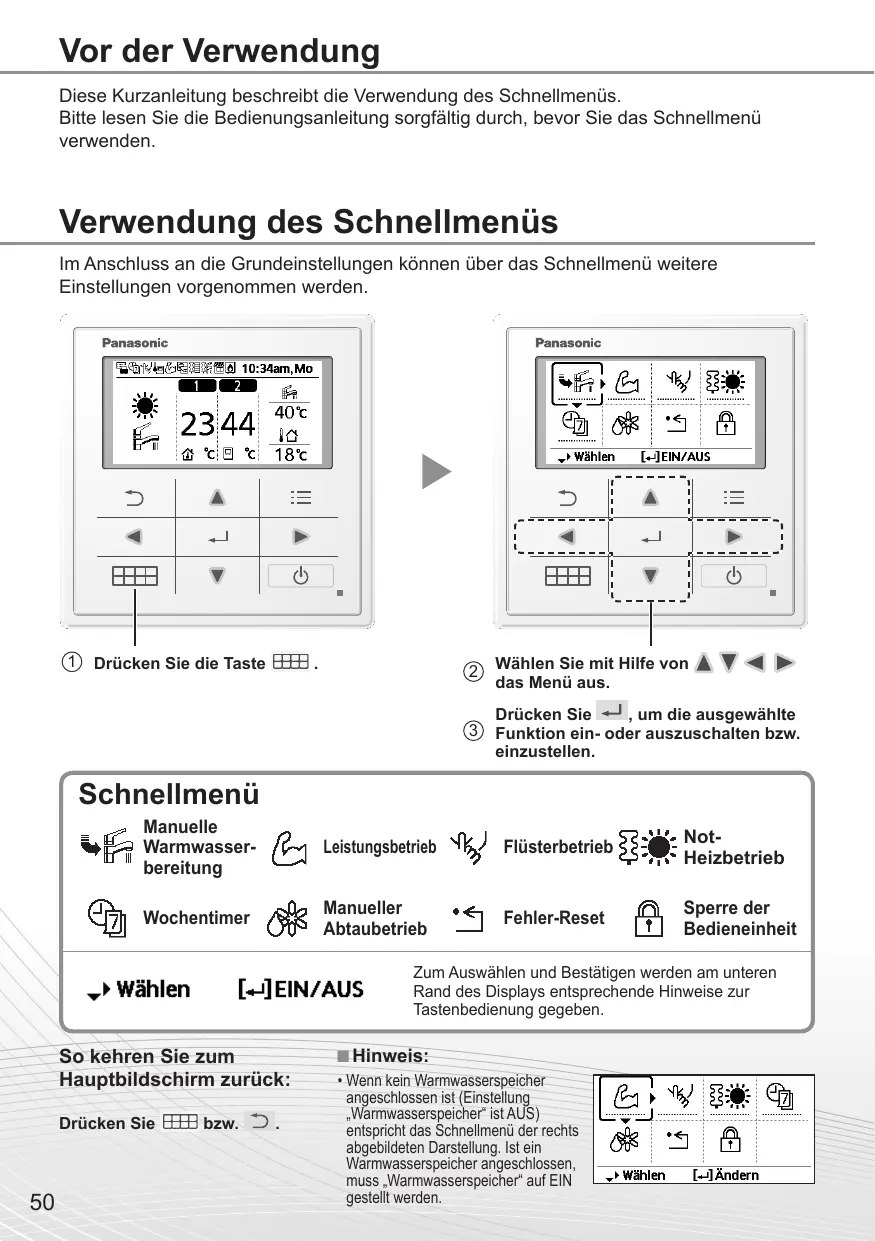

Diese Kurzanleitung beschreibt die Verwendung des Schnellmenüs.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Schnellmenü verwenden.

Verwendung des Schnellmenüs

Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden.

① Drücken Sie die Taste

② Wählen Sie mit Hilfe von △▼ △▶ das Menü aus. Drücken Sie ←, um die ausgewählte Funktion ein- oder auszuschalten bzw. einzustellen.

Schnellmenü

Manuelle Warmwasserbereitung

Leistungsbetrieb

Flüsterbetrieb

Not-Heizbetrieb

Wochentimer

Manueller Abtaubetrieb

Fehler-Reset

Sperre der Bedieneinheit

Wählen

[-]EIN/AUS

Zum Auswählen und Bestätigen werden am unteren Rand des Displays entsprechende Hinweise zur Tastenbedienung gegeben.

So kehren Sie zum Hauptbildschirm zurück:

Drücken Sie bzw.

■ Hinweis:

• Wenn kein Warmwasserspeicher angeschlossen ist (Einstellung „Warmwasserspeicher“ ist AUS), entspricht das Schnellmenü der rechts abgebildeten Darstellung. Ist ein Warmwasserspeicher angeschlossen, muss „Warmwasserspeicher“ auf EIN gestellt werden.

Hinweise zum Betriebssymbol

Beispiel:

- Betriebssymbol . = AUS

- Betriebssymbol " = EIN

Manuelle Warmwasserbereitung

Wählen Sie dieses Symbol, um die Warmwasserbereitung manuell ein- bzw. auszuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

"Manuelle Warmwasserbereitung" ist ausgeschaltet. "Manuelle Warmwasserbereitung" ist eingeschaltet.

■ Hinweise:

"Manuelle Warmwasserbereitung" ist deaktiviert, wenn "Manueller Heizbetrieb" eingeschaltet ist. - Wenn „Manuelle Warmwasserbereitung“ ausgeschaltet wird, kehrt das Gerät wieder zur vorherigen Betriebsart und zum vorherigen Betriebszustand zurück.

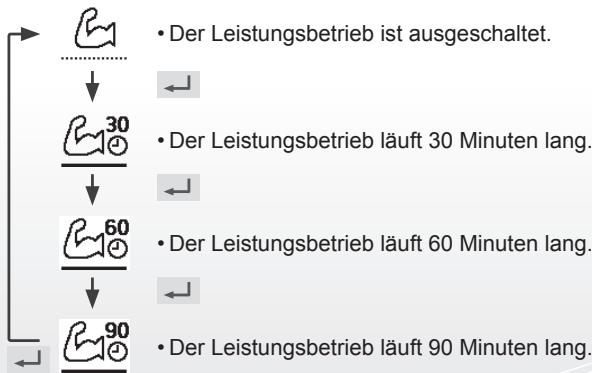

Leistungsbetrieb

Wählen Sie dieses Symbol, um das Heiz-/Kühlsystem mit erhöhter Leistung zu betreiben.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Leistungsbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

■ Hinweis:

• Der Leistungsbetrieb wird deaktiviert, wenn das Gerät ausgeschaltet wird.

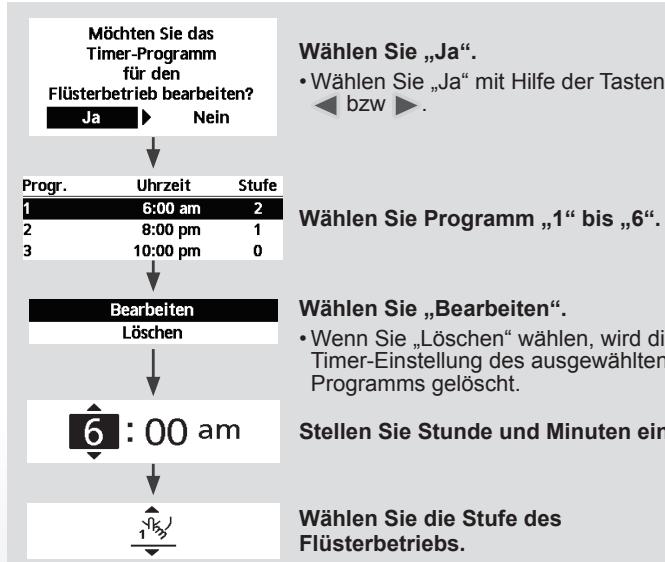

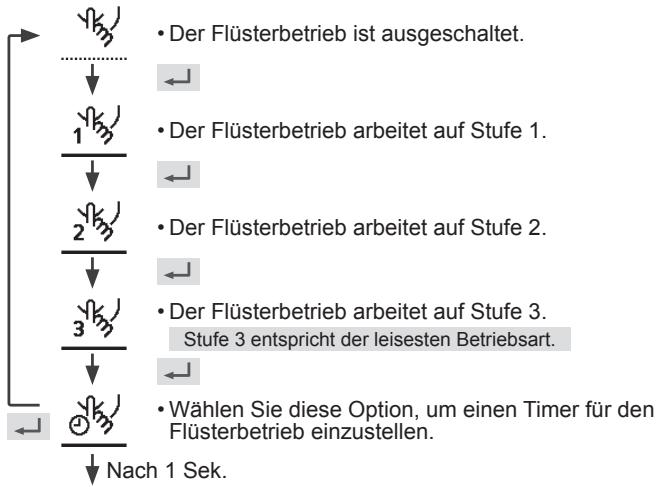

Flüsterbetrieb

Wählen Sie dieses Symbol, damit das Gerät mit reduziertem Schallpegel betrieben wird.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Flüsterbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

Hinweis:

• Wenn sich die Zeit mit einem anderen Programm überschneidet, wird „Es liegen doppelte Schaltzeiten vor!" auf dem Bildschirm eingeblendet.

Not-Heizbetrieb

Wählen Sie diese Option, um die elektrische Not-Heizung einzuschalten.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Der Not-Heizbetrieb beginnt ca. 1 Minute, nachdem ← gedrückt wird.)

• Der Not-Heizbetrieb ist ausgeschaltet.
• Der Not-Heizbetrieb ist eingeschaltet.

■ Hinweis:

• Wenn das Gerät bereits eingeschaltet ist, ist der Not-Heizbetrieb deaktiviert und es wird „Deaktiviert, weil Gerät eingeschaltet!" angezeigt.

Deaktiviert, weil das Gerät eingeschaltet ist!

[Schließen.

Wochentimer

Wählen Sie dieses Symbol zum Ein- und Ausschalten sowie zum Einstellen des Wochentimers.

Drücken Sie ← , um die Auswahl zu bestätigen.

Es ist keines der 6 Programme eingestellt! Möchten Sie sie bearbeiten?

Ja

Nein

Wählen Sie „Ja".

• Wenn Sie „Nein“ wählen, wird wieder der Hauptbildschirm angezeigt.
• Einrichten des Timers: Wählen Sie „Einrichten des Timers“, um den Wochentimer zu bearbeiten.
• Kopieren des Timers: Wählen Sie diese Option, um eine Timer-Einstellung zu kopieren.

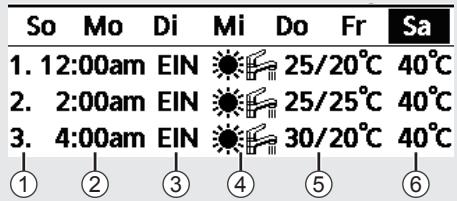

[Beispiel für die Einrichtung des Timers]

Wählen Sie die Tage, die Sie bearbeiten möchten, mit Hilfe der Tasten ab bzw. zu.

Wenn keines der 6 Programme eingestellt ist, wird dieser Bildschirm angezeigt.

① Wählen Sie eines der Programme, 1 bis 6. ② Stellen Sie die Stunden und Minuten des Timers ein. ③ Wählen Sie EIN/AUS für den Timer. ④ Wählen Sie die gewünschte Betriebsart.

• Verwenden Sie zum Auswählen die Tasten

bzw.

(5) Stellen Sie die Temperatur für Heizkreis 1 und 2 ein (falls Ihr System über 2 Heizkreise verfügt).

⑥ Stellen Sie die Temperatur des Warmwasserspeichers ein.

Hinweise:

• Der Timer wird deaktiviert, wenn der Not-Heizbetrieb eingeschaltet oder der Kühlen/Heizen-Schalter aktiviert ist.
• Wenn der Wochentimer für 2 Heizkreise eingestellt werden soll, muss auf gleiche Weise für Heizkreis 2 verfahren werden.

Manueller Abtaubetrieb

Wählen Sie diese Option, um das Außengerät abzutauen.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn der Abtaubetrieb möglich ist, wird der nachfolgende Hinweis angezeigt.)

Ausführung zugelassen!

[Schließen]

Fehler-Reset

Wählen Sie diese Option, um nach dem Auftreten und dem Beheben eines Fehlers zum Normalbetrieb zurückzukehren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Quittieren des Fehlers möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Ausführung zugelassen!

[Schließen]

• Stellen Sie sicher, dass alle Geräte ausgeschaltet sind, bevor Sie diesen Modus auswählen, mit dem das GPCe System wieder auf die vorherigen Einstellungen zurückgesetzt wird.

Sperre der Bedieneinheit

Wählen Sie diese Option, um die Bedieneinheit zu sperren.

Drücken Sie ← , um die Auswahl zu bestätigen.

(Wenn ein Sperren der Bedieneinheit möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Möchten Sie die Bedieneinheit sperren?

Ja Nein

Wählen Sie „Ja“.

(Der Hauptbildschirm wird gesperrt.)

• Wenn „Nein“ ausgewählt ist, wird wieder der Hauptbildschirm angezeigt.

Entsperren der Bedieneinheit:

Drücken Sie eine beliebige Taste.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Geben Sie die vierstellige Nummer zum Entsperren der Bedieneinheit ein. Ist die Nummer korrekt, wird die Bedieneinheit entsperrt.

Zum Zurücksetzen eines vergessenen Passworts (unter dem Bildschirm „Bedienung AUS“)

Drücken Sie → , und zwar kontinuierlich 5 Sekunden lang.

(Wenn ein Entsperren möglich ist, wird der nachfolgende Bildschirm angezeigt.)

Kennwort zurücksetzen

Reset

1. Kennwort zurück auf 0000

2. Bedieneinheit entsperrt

(Der Bildschirm wird nach 3 Sekunden ausgeschaltet.)
