Typ produktu	Tepelné čerpadlo vzduch-voda
Značka	PANASONIC
Model	WHSDC16H6E5
Jmenovitý topný výkon	16 kW
Elektrické napájení	230 V ~ 50 Hz
Chladivo	R32
Rozměry venkovní jednotky (Š x V x H)	900 x 750 x 350 mm
Hmotnost venkovní jednotky	80 kg
Hlučnost (venkovní jednotka)	~45 dB(A)
Ovládací displej	Dálkové ovládání s LCD displejem
Hlavní funkce	Rychlé menu, týdenní programování, nucený ohřev TUV, turbo topení, tichý režim, nucené odmrazování, zámek dálkového ovládání
Bezpečnost	Zámek PIN kódem, inicializace chybových kódů
Údržba a čištění	Pravidelné čištění filtrů (doporučeno)
Náhradní díly a opravitelnost	Dostupné na vyžádání
Energetická třída (topení)	A+

Často kladené otázky - WHSDC16H6E5 PANASONIC

Jak používat rychlé menu?

Stiskněte tlačítko menu, pomocí šipek ▲▼▲▷ vyberte možnost, poté stiskněte ↓ pro aktivaci/deaktivaci. Pro návrat na hlavní obrazovku stiskněte tlačítko Zpět.

Jak naprogramovat týdenní topení?

V rychlém menu vyberte 'Týdenní prog.', poté zvolte 'Programování hodin'. Vyberte den, program (1 až 6), čas, režim zapnuto/vypnuto, teplotu zóny 1 a zóny 2 pokud je použitelná. Potvrďte stiskem ↓.

Jak aktivovat nucený ohřev TUV (teplé užitkové vody)?

V rychlém menu vyberte ikonu 'Nucený ohřev TUV'. Stiskněte ↓ pro aktivaci. TUV bude fungovat prioritně až do ručního vypnutí.

Jak spustit turbo topení?

V rychlém menu vyberte ikonu 'Turbo topení' a stiskněte ↓. Systém dosáhne požadované teploty rychleji. Aktivní režim se zobrazí na displeji.

Jak aktivovat tichý režim?

V rychlém menu vyberte ikonu 'Tichý režim' a stiskněte ↓. Zvolte úroveň ticha (1 až 6) a potvrďte. Provoz se ztiší.

Jak zamknout dálkové ovládání?

V rychlém menu vyberte 'Zámek DO' a stiskněte ↓. Zvolte 'Ano' pro zamknutí. Pro odemknutí stiskněte tlačítko, zadejte 4místný PIN kód. Výchozí kód je 0000.

Zapomenuté heslo, jak ho resetovat?

Na vypnuté obrazovce stiskněte současně tlačítka ▲, ▼ a ▷ po dobu 5 sekund. Vyberte 'Reset'. Kód se resetuje na 0000 a dálkové ovládání se odemkne.

Jak vynutit odmrazování potrubí?

V rychlém menu vyberte 'Vynutit odmrazování' a stiskněte ↓. Zobrazí se žádost 'Přijato'. Odmrazování se spustí automaticky.

Jak inicializovat chybové kódy?

Ujistěte se, že všechny jednotky jsou vypnuté. V rychlém menu vyberte 'Inicializace chybových kódů' a stiskněte ↓. Systém obnoví předchozí nastavení.

Co dělat, když displej zobrazí 'Nastavený čas se překrývá'?

To znamená, že dva týdenní programy mají překrývající se časy. Upravte časy dotčených programů, aby se předešlo konfliktu, a poté znovu potvrďte.

NÁVOD K OBSLUZE WHSDC16H6E5 PANASONIC

Průvodce Rychlá nabídka

Tepelné čerpadlo vzduch/voda

38-43

Český

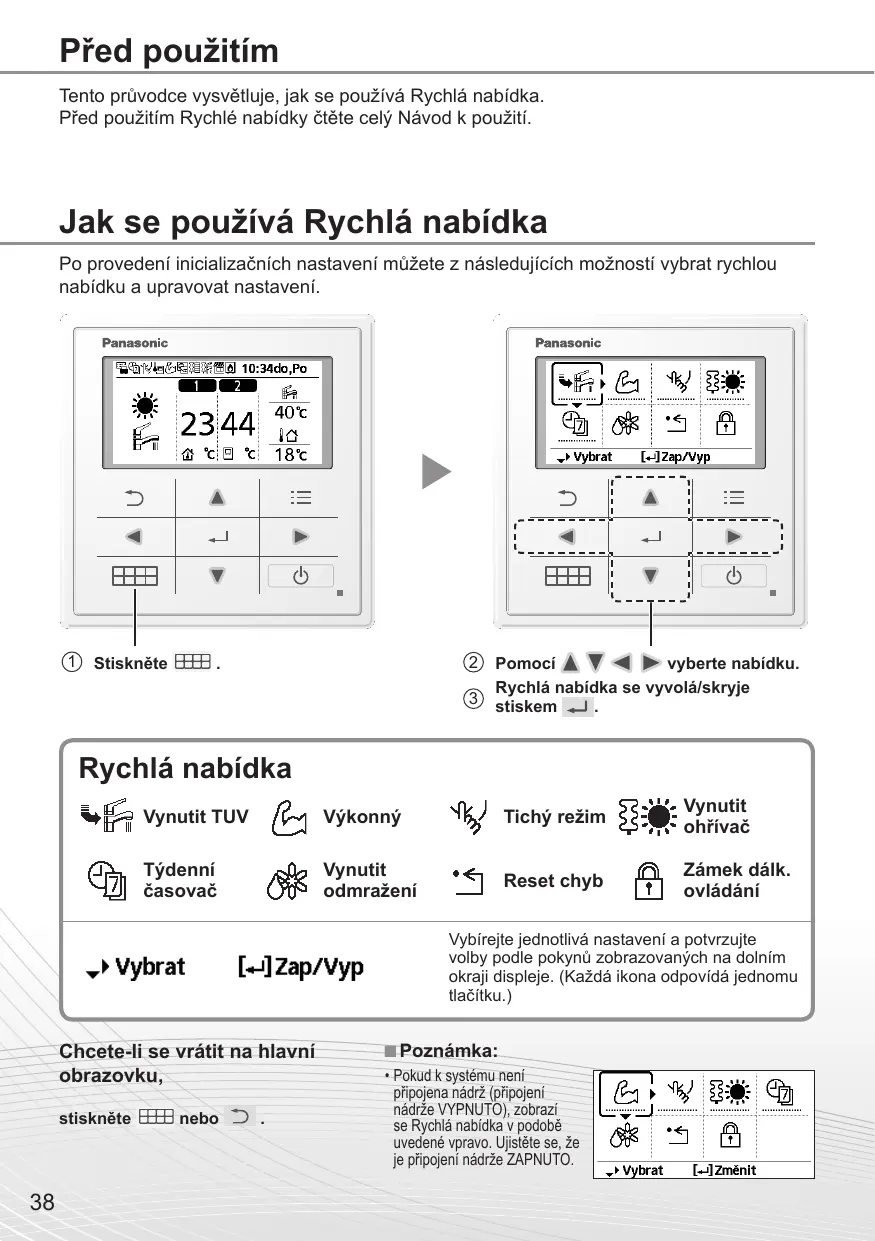

Průvodce rychlou nabídkou

Tento průvodce vysvětluje, jak se používá Rychlá nabídka.

Před použitím Rychlé nabídky čtěte celý Návod k použití.

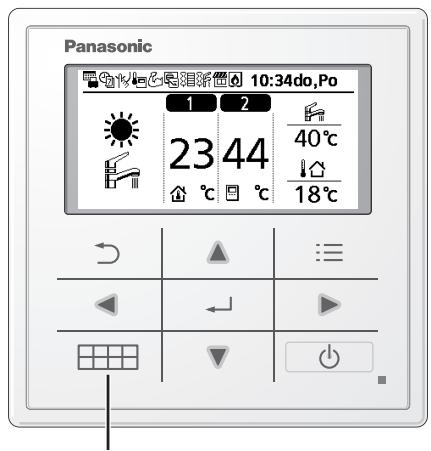

Jak se používá Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

① Stiskněte.

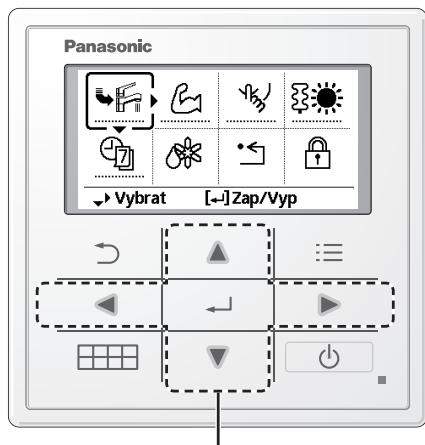

② Pomocí ▲▼ ▷ ▷ vyberte nabídku. Rychlá nabídka se vyvolá/skryje stiskem.

Rychlá nabídka

Vynutit TUV

Výkonný

Tichý režim

Vynutit ohřívač

Týdenní časovač

Vynutit odmražení

Reset chyb

Zámek dálkového ovládání

Vybrat

[-] Zap/Vyp

Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)

• Pokud k systému není připojena nádrž (připojení nádrže VYPNUTO), zobrazí se Rychlá nabídka v podobě uvedené vpravo. Ujistěte se, že je připojení nádrže ZAPNUTO.

Poznámky o ikoně provozu

Příklad:

• Ikona provozu udává „ = VYP

• Ikona provozu udává „ = ZAP

Vynutit TUV

Touto ikonou zapnete/vypnete nádrž TUV.

Stiskem potvrdíte výběr.

Vynucení TUV je zapnuto. Vynucení TUV je zapnuto.

Poznámka:

Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu. Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

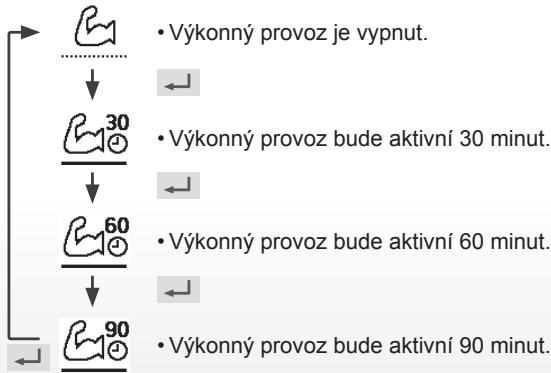

Výkonný

Touto volbou aktivujete zvýšený výkon chlazení/topení.

Stiskem potvrdíte výběr.

(Výkonný provoz začne přibližně 1 minutu po stisku ←.)

Poznámka:

Výkonný provoz se vypne nastavením VYPNUTO.

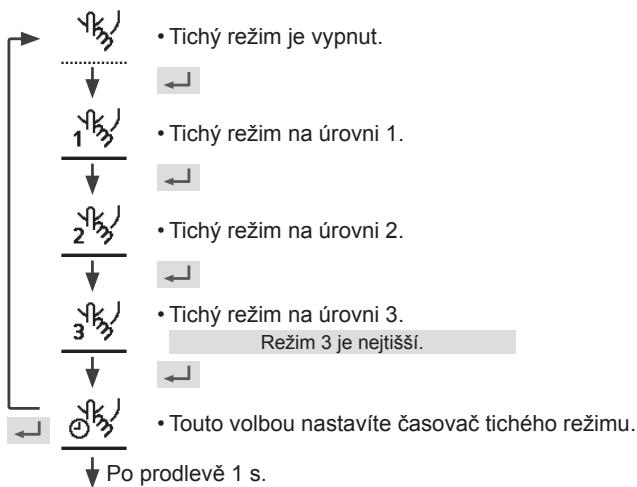

Tichý režim

Touto volbou aktivujete tichý provoz.

Stiskem potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ←.)

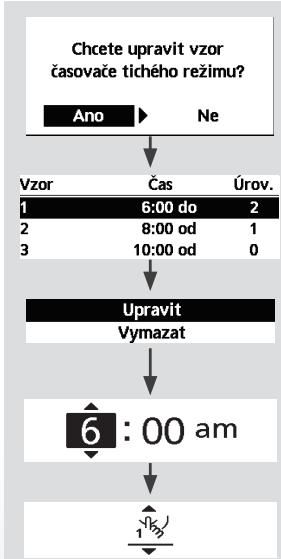

Vyberte „Ano".

Vyberte „Ano“ stiskem.

• Pokud vyberete „Vymazat“, bude vymazán nastavený vzor Časovač.

Nastavte hodiny a minuty.

Nastavte úroveň tichého provozu.

Poznámka:

• Pokud se vzor časově překrývá s jiným vzorem, zobrazí se „Nastavený čas se překrývá!“.

Vynutit ohřev

Touto volbou vynutíte topení.

Stiskem potvrdíte volbu.

(Vynucený ohřev začne přibližně 1 minutu po stisku)

Vynucený ohřev je vypnut.

Vynucený ohřev je zapnut.

Poznámka:

Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí“.

Vypnuto z důvodu

zapnutí!

[B]Zavřít

Týdenní časovač

Touto ikonou vymažete (zrušíte) nebo změníte nastavení týdenního časovače.

Stiskem potvrdíte výběr.

Ano

Ne

Vyberte „Ano“.

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.
• Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač. Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

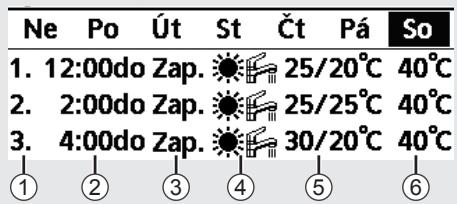

[Příklad nastavení časovače]

Stiskem vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 dnů, zobrazí se tato obrazovka.

① Vyberte vzor, 1" až 6". ② Nastavte hodinu a minutu aktivace časovače. ③ Vyberte ZAPNUTÍ/VYPNUTÍ časovač. ④ Vyberte provozní režim.

⑤ Nastavte teplotu pro zóny 1 a 2 (pokud máte 2zónový systém).

Sobota: Vzor 1: Nast. tepl.
Zóna1		Zóna2
Zap.	25°C	Zap.	25°C

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nenastavili týdenní časovač pro 2 zóny, musíte tento postup opakovat i pro zónu 2.

Vynutit odmražení

Nastavte odmrazování zamrzlých trubek.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[B]Závit

• Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.

Zámek dálk. ovládání

Zaškrtnutím tohoto políčka zamknete dálkový ovladač.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Chcete zamknout dálkový ovladač?

Ano Ne

Vyberte „Ano".

(Uzamkne se hlavní obrazovka.)

• Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače

Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

Zadejte 4 číslice (při zadání správného hesla

se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ)

Tiskněte → , ← a > nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobrazí následující obrazovka.)

Vyberte „Reset".

(Obrazovka se vypne za 3 sekundy.)
