Tipo di prodotto	Pompa di calore aria-acqua
Marca	PANASONIC
Modello	WHSDC16H6E5
Capacità di riscaldamento nominale	16 kW
Alimentazione elettrica	230 V ~ 50 Hz
Refrigerante	R32
Dimensioni unità esterna (L x A x P)	900 x 750 x 350 mm
Peso unità esterna	80 kg
Livello sonoro (unità esterna)	~45 dB(A)
Schermo di comando	Telecomando con schermo LCD
Funzioni principali	Menu rapido, programmazione settimanale, forzatura ACS, riscaldamento turbo, modalità silenziosa, forzatura sbrinamento, blocco telecomando
Sicurezza	Blocco tramite codice PIN, inizializzazione codici errore
Manutenzione e pulizia	Pulizia periodica dei filtri (consigliata)
Parti di ricambio e riparabilità	Disponibili su richiesta
Classe energetica (riscaldamento)	A+

Domande frequenti - WHSDC16H6E5 PANASONIC

Come utilizzare il menu rapido?

Premere il tasto menu, utilizzare le frecce ▲▼▲▷ per selezionare un'opzione, quindi premere ↓ per attivare/disattivare. Per tornare alla schermata principale, premere il tasto Indietro.

Come programmare il riscaldamento settimanale?

Nel menu rapido, selezionare 'Prog. settimanale', quindi scegliere 'Programmazione orologio'. Selezionare il giorno, il programma (da 1 a 6), l'ora, la modalità accensione/spegnimento, la temperatura della zona 1 e zona 2 se applicabile. Confermare con ↓.

Come attivare la forzatura dell'ACS (acqua calda sanitaria)?

Nel menu rapido, selezionare l'icona 'Forzatura ACS di emergenza'. Premere ↓ per attivarla. L'ACS funzionerà in priorità fino alla disattivazione manuale.

Come attivare il riscaldamento turbo?

Selezionare l'icona 'Riscaldamento Turbo' nel menu rapido e premere ↓. Il sistema raggiungerà il setpoint più rapidamente. La modalità attiva viene visualizzata sullo schermo.

Come attivare la modalità silenziosa?

Selezionare l'icona 'Modalità silenziosa' nel menu rapido e premere ↓. Scegliere il livello di silenzio (da 1 a 6) e confermare. Il funzionamento diventa più silenzioso.

Come bloccare il telecomando?

Nel menu rapido, selezionare 'Blocco telecomando' e premere ↓. Scegliere 'Sì' per bloccare. Per sbloccare, premere un tasto, inserire il codice PIN a 4 cifre. Per impostazione predefinita, il codice è 0000.

Password dimenticata, come resettarla?

Sulla schermata di arresto, premere contemporaneamente i tasti ▲, ▼ e ▷ per 5 secondi. Selezionare 'Reset'. Il codice viene resettato a 0000 e il telecomando viene sbloccato.

Come forzare lo sbrinamento dei tubi?

Nel menu rapido, selezionare 'Forzatura sbrinamento' e premere ↓. Viene visualizzata una richiesta 'Accettata'. Lo sbrinamento si avvia automaticamente.

Come inizializzare i codici errore?

Assicurarsi che tutte le unità siano spente. Nel menu rapido, selezionare 'Inizializzazione codici errore' e premere ↓. Il sistema ripristina le impostazioni precedenti.

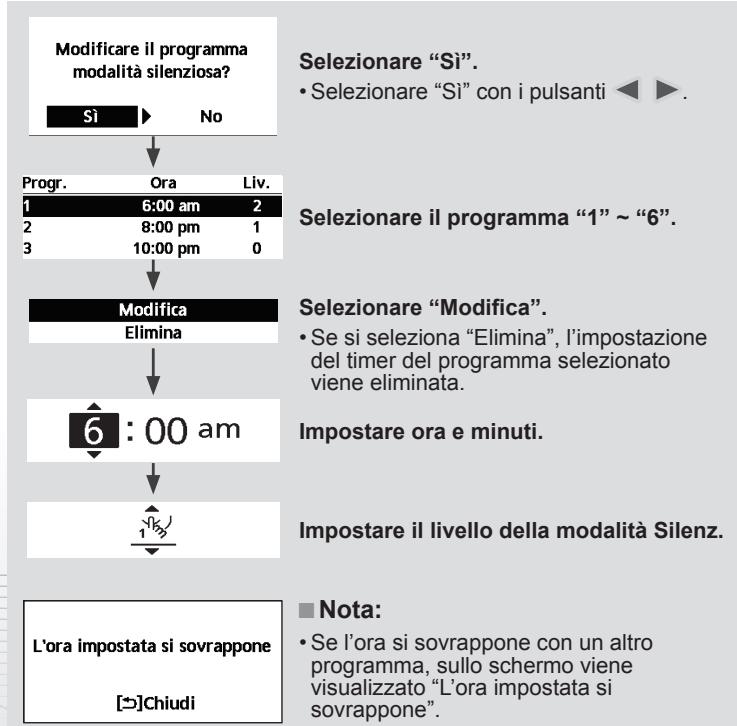

Cosa fare se lo schermo mostra 'L'ora impostata si sovrappone'?

Significa che due programmi settimanali hanno orari che si sovrappongono. Modificare gli orari dei programmi interessati per evitare il conflitto, quindi convalidare nuovamente.

MANUALE UTENTE WHSDC16H6E5 PANASONIC

Guida rapida dei menu

Pompa di calore aria-acqua

14-19

Italiano

• Icona di funzionamento con "..." = OFF

• Selezione "Sì" mediante i bottoni

Selezione "Reinicio".

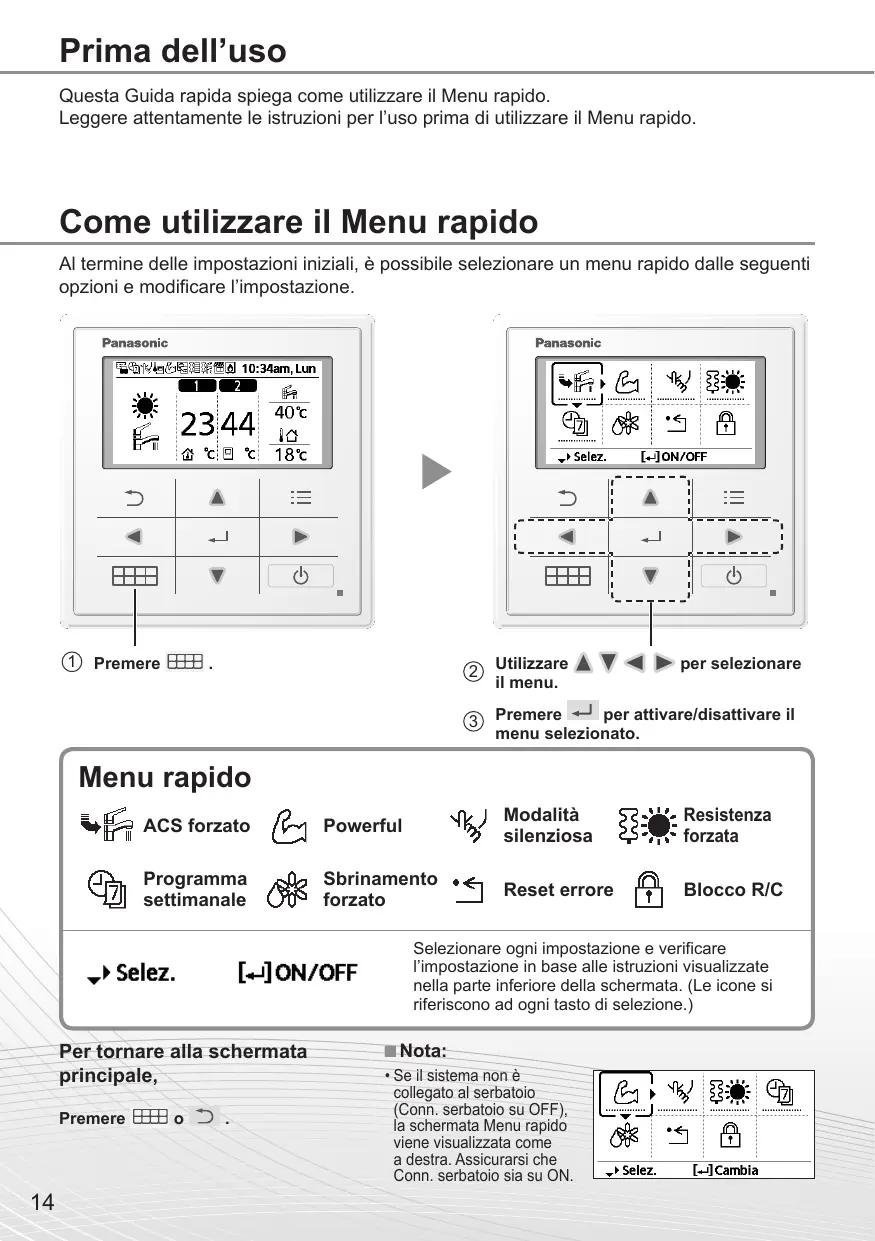

Questa Guida rapida spiega come utilizzare il Menu rapido.

Leggere attentamente le istruzioni per l'uso prima di utilizzare il Menu rapido.

Come utilizzare il Menu rapido

Al termine delle impostazioni iniziali, è possibile selezionare un menu rapido dalle seguenti opzioni e modificare l'impostazione.

Premere

Utilizzato per selezionare il menu. Premere ← per attivare/disattivare il menu selezionato.

Menu rapido

ACS forzato

Potente

Modalità silenziosa

Resistenza forzata

Programma settimanale

Sbrinamento forzato

Reset errore Blocco R/C

Selez.

Selezionare l'impostazione e verificarla in base alle istruzioni visualizzate nella parte inferiore della schermata. (Le icone si riferiscono ai tasti di selezione.)

Per tornare alla schermata principale,

Premere l o

Nota:

Se il sistema non è collegato al serbatoio (Conn. serbatoio su OFF), la schermata Menu rapido viene visualizzata come a destra. Assicurarsi che Conn. serbatoio sia su ON.

Note sull'icona operativa

Esempio:

• Icona operativa indicata con “……” = OFF

• Icona operativa indica con "——" = ON

ACS forzato

Selezionare questa icona per attivare o disattivare la funzione ACS forzata.

Premere ← per confermare la scelta.

• ACS forzato è disattivato.
• ACS forzato è attivato.

Nota:

• ACS forzato è disattivato quando Resistenza forzata è attivata.
• Quando ACS forzato è disattivato, il funzionamento e la modalità tornano allo stato precedentemente memorizzato.

Powerful

Selezionare questa icona per azionare alla massima potenza l'impianto di riscaldamento/raffreddamento.

Premere ← per confermare la scelta.

(Il funzionamento Powerful si avvia circa 1 minuto dopo la pressione di ←).

Nota:

• La modalità Powerful viene disabilitata quando si spegne il funzionamento.

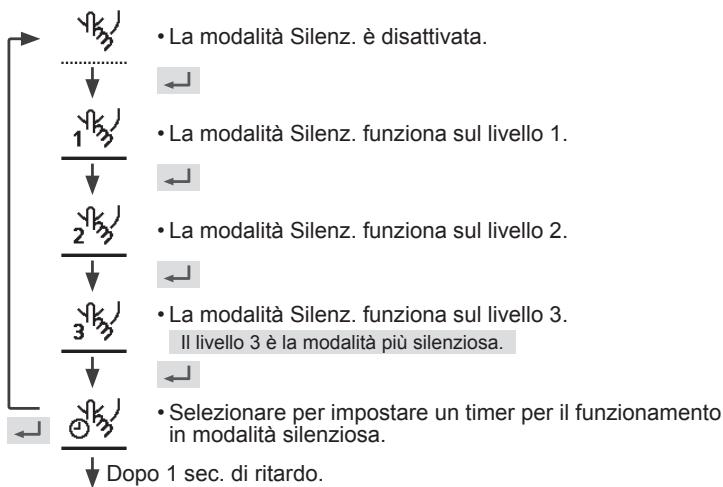

Modalità silenziosa

Selezionare questa icona per un funzionamento silenzioso.

Premere ← per confermare la scelta.

(Il funzionamento silenzioso si avvia circa 1 minuto dopo la pressione di ←).

Resistenza forzata

Selezionare per forzare l'attivazione della resistenza.

Premere ← per confermare la scelta.

(La modalità Resistenza forzata si avvia circa 1 minuto dopo aver premuto ←.)

Nota:

• Resistenza forzata viene disabilitata quando l'operazione è già attivata e viene visualizzato "Disattivato perché funzionamento attivo".

Disattivato perché funzionamento attivo

[5]Chiudi

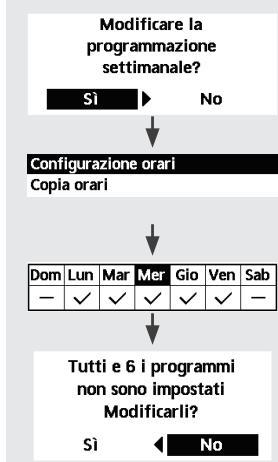

Programma settimanale

Selezionare questa icona per eliminare (annullare) o passare a Progr. settimanale preimpostato.

Premere ← per confermare la scelta.

Selezionare "Si".

• Se si seleziona "No", si torna alla schermata principale.
• Configurazione orari: Selezionare Configurazione orari per modificare il programma settimanale.
• Copia orari: Selezionare per copiare una configurazione orario.

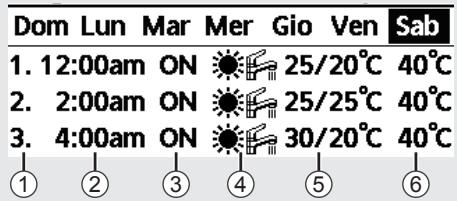

[Esempio di Configurazione orari]

Selezionare il giorno in cui eseguire la modifica con i pulsanti.

Se non sono preimpostati tutti i 6 programmi, viene visualizzata questa schermata.

① Selezionare il programma "1" ~ "6". ② Impostare l'ora e i minuti del timer. ③ Selezionare ON/OFF del timer. ④ Selezionare la modalità operativa.

A/AB/

• Selezionare la modalità con i pulsanti.

⑤ Impostare la temperatura delle zone 1 e 2 (se il sistema dispone di impostazione di 2 zone).

Zona1	Zona2
ON	25°C	ON	25°C

⑥ Impostare la temperatura del serbatoio.

Nota:

• Il timer viene disabilitato quando si attiva Riscaldatore forzato o si abilita SW risc./raff. 18. Se si è preimpostato Progr. settimanale su 2 zone, si deve ripetere la stessa procedura sulla zona 2.

Sbrinamento forzato

Selezionare per avviare la funzione sbrinamento.

Premere ← per confermare la scelta.

(Quando si accetta la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

Reset errore

Selezionare per ripristinare le precedenti impostazioni quando si verifica un errore.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Richiesta accettata

[5] Chiudi

• Assicurarsi che tutte le unità siano spente prima di selezionare questa modalità che ripristina le impostazioni predefinite dell'intero sistema.

Blocco R/C

Selezionare per bloccare il telecomando.

Premere ← per confermare la scelta.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Bloccare il controllo remoto?

No

Selezionare "Sì".

(La schermata principale viene bloccata.)

• Se si seleziona "No", si torna alla schermata principale.

Per sbloccare il telecomando

Premere un tasto.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Immettere 4 cifre della password

(se la password è corretta, la schermata viene sbloccata).

Per ripristinare la password dimenticata (nella schermata di funzionamento OFF)

Premere continuamente ⊃, e per 5 secondi.

(Quando è stata accettata la modalità, viene visualizzata la seguente schermata.)

Selezionare "Reset".

(Lo schermo si spegne dopo 3 secondi.)
