WHSDC16H6E5 - Lämpöpumppu PANASONIC - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilma-vesilämpöpumppu
Merkki	PANASONIC
Malli	WHSDC16H6E5
Nimellislämmitysteho	16 kW
Sähkönsyöttö	230 V ~ 50 Hz
Kylmäaine	R32
Ulkoyksikön mitat (L x K x S)	900 x 750 x 350 mm
Ulkoyksikön paino	80 kg
Äänitaso (ulkoyksikkö)	~45 dB(A)
Ohjausnäyttö	Kaukosäädin LCD-näytöllä
Päätoiminnot	Pikavalikko, viikko-ohjelmointi, käyttöveden pakotus, turbo-lämmitys, hiljainen tila, sulatuksen pakotus, kaukosäätimen lukitus
Turvallisuus	PIN-koodilukitus, virhekoodien alustus
Huolto ja puhdistus	Suodattimien säännöllinen puhdistus (suositeltava)
Varaosat ja korjattavuus	Saatavana pyynnöstä
Energialuokka (lämmitys)	A+

Usein kysytyt kysymykset - WHSDC16H6E5 PANASONIC

Kuinka käytän pikavalikkoa?

Paina valikkopainiketta, käytä nuolia ▲▼▲▷ valitaksesi vaihtoehdon, paina sitten ↓ ottaaksesi toiminnon käyttöön tai pois käytöstä. Palaa päävalikkoon painamalla Takaisin-painiketta.

Kuinka ohjelmoin viikoittaisen lämmityksen?

Valitse pikavalikosta 'Viikko-ohjelmointi', sitten 'Kello-ohjelmointi'. Valitse päivä, ohjelma (1–6), kellonaika, käynnistys/pysäytystila, vyöhykkeen 1 ja tarvittaessa vyöhykkeen 2 lämpötila. Vahvista painamalla ↓.

Kuinka aktivoin käyttöveden pakotuksen?

Valitse pikavalikosta 'Pakota varakäyttövesi'. Paina ↓ ottaaksesi sen käyttöön. Käyttövesi toimii etusijalla, kunnes se poistetaan manuaalisesti.

Kuinka käynnistän turbo-lämmityksen?

Valitse pikavalikosta 'Turbo-lämmitys' -kuvake ja paina ↓. Järjestelmä saavuttaa asetusarvon nopeammin. Aktiivinen tila näkyy näytöllä.

Kuinka aktivoin hiljainen tilan?

Valitse pikavalikosta 'Hiljainen tila' -kuvake ja paina ↓. Valitse hiljaisuustaso (1–6) ja vahvista. Toiminta muuttuu hiljaisemmaksi.

Kuinka lukitsen kaukosäätimen?

Valitse pikavalikosta 'Kaukosäätimen lukitus' ja paina ↓. Valitse 'Kyllä' lukitaksesi. Avaa lukitus painamalla mitä tahansa painiketta ja syöttämällä 4-numeroinen PIN-koodi. Oletuskoodi on 0000.

Unohditko salasanan? Kuinka se palautetaan?

Pysäytysnäytöllä paina samanaikaisesti painikkeita ▲, ▼ ja ▷ 5 sekunnin ajan. Valitse 'Palauta'. Koodi palautuu arvoon 0000 ja kaukosäädin avautuu.

Kuinka pakotan putkien sulatuksen?

Valitse pikavalikosta 'Pakota sulatus' ja paina ↓. Ilmestyy 'Hyväksytty'-ilmoitus. Sulatus käynnistyy automaattisesti.

Kuinka alustan virhekoodit?

Varmista, että kaikki yksiköt on sammutettu. Valitse pikavalikosta 'Virhekoodien alustus' ja paina ↓. Järjestelmä palauttaa aiemmat asetukset.

Mitä tehdä, jos näytöllä lukee 'Asetettu aika on päällekkäinen'?

Se tarkoittaa, että kahdella viikko-ohjelmalla on päällekkäiset ajat. Muuta kyseisten ohjelmien aikoja välttääksesi ristiriidan ja vahvista uudelleen.

KÄYTTÖOHJE WHSDC16H6E5 PANASONIC

Ilma-vesilämpöpumppu

74-79

Suomi

Pikaopas

Ilmasta veteen -lämpöpumppu

80-85

Tanska

Tämä pikaopas selittää, miten pikavalikkoa käytetään.

Tässä pikaoppaassa selitetään pikavalikon käyttö.

Lue käyttöohjeet huolellisesti ennen pikavalikon käyttöä.

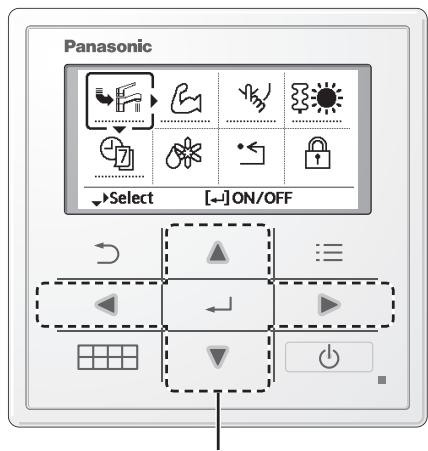

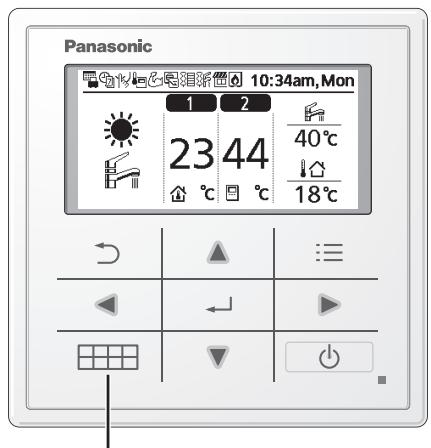

Pikavalikon käyttö

Kun alkuasetukset on tehty, voit valita pikavalikon seuraavista vaihtoehdoista ja muokata asetuksia.

① Paina.

② Valitse valikko painikkeilla ▲ △ ▷. ③ Ota valittu valikko käyttöön / pois käytöstä painamalla

Pikavalikko

Pakota käyttövesi

Tehokas

Hiljainen

Pakota lämmitys

Viikkoajastin, pakota sulatus

Virheen nollaus

R/C-lukko

Valitse

ON/OFF

Valitse kukin asetus ja vahvista se näytön alalaidassa näkyvien ohjeiden mukaan. (Kuvakkeet viittaavat kuhunkin valintanäppäimeen.)

Jos haluat palata päänäyttöön,

paina tai

Huomautus:

• Ellei järjestelmää ole kytketty säiliöön (säiliöliitäntä on OFF), pikavalikkonäyttö näkyy oikealla. Varmista, että säiliöliitäntä on ON-tilassa.

Huomautuksia toimintakuvakkeesta

Esimerkki:

-Toimintakuvakkeen alla on "..." = ei käynnissä

-Toimintakuvakkeen alla on "—" = käynnissä

Pakota DHW

Valitse tämä kuvake, jos haluat ottaa säiliö-DHW:n päälle tai pois.

Vahvista valintasi painamalla

• Pakota DHW on otettu pois käytöstä.
• Pakota DHW on otettu käyttöön.

Huomautus:

• Pakota DHW on pois käytöstä, kun Pakota lämmitin on käytössä. Kun Pakota DHW on otettu pois käytöstä, toiminnan ja tilan pitäisi muuttua takaisin aiemmin tallennettuun tilaan.

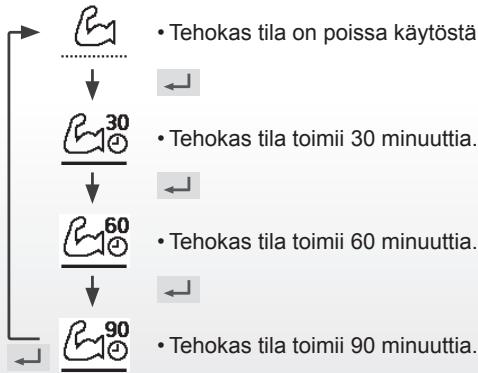

Tehokas

Valitse tämä kuvake, jos haluat käyttää lämmitys- / jäähdytysjärjestelmää tehokkaasti.

Vahvista valintasi painamalla

(Tehokas toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Huomautus:

• Tehokas tila otetaan pois käytöstä, kun toiminta on OFF-tilassa.

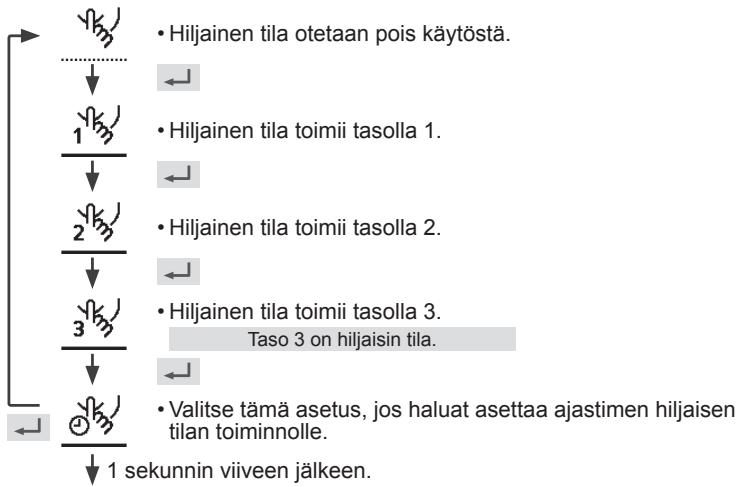

Hiljainen

Valitse tämä tila, jos haluat hiljaisen toiminnan.

Vahvista valintasi painamalla

(Hiljainen toiminta alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

Pakota lämmitin

Valitse asetus, jos haluat pakottaa lämmittimen päälle.

Vahvista valintasi painamalla

(Pakota lämmitin -tila alkaa noin 1 minuutin sen jälkeen, kun painiketta on painettu.)

• Pakota lämmitin -tila on otettu pois käytöstä.
• Pakota lämmitin -tila on otettu käyttöön.

Huomautus:

• Pakota lämmitin -tila poistetaan käytöstä, kun laite on jo toiminnassa ja näytössä näkyy viesti "Ei käytössä, laite on toiminnassa!".

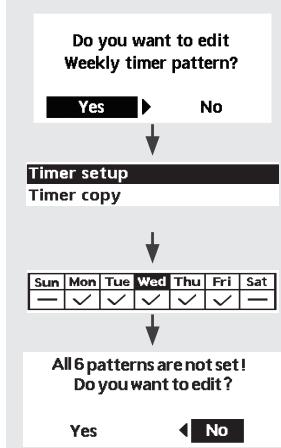

Valitse tämä kuvake, jos haluat poistaa (perua) esiasetetun viikkoajastimen tai muuttaa sitä.

Vahvista valintasi painamalla

Valitse "Yes" (Kyllä).

• Jos valitset "No" (Ei), näyttö palaa Päänäyttöön.
• Timer setup: Valitse ajastimen asetus, jos haluat muokata viikkoajastinta.
• Timer copy: Valitse kopioitava ajastinasetus.

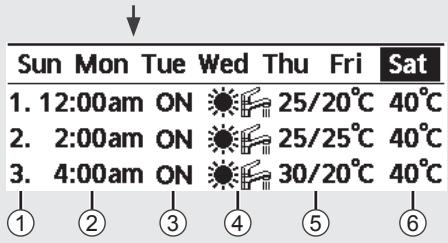

[Esimerkki ajastimen asetuksesta]

Valitse muokattavat päivät painikkeilla

Ellei kaikkia 6:ta mallia ole esiasetettu, tämä näyttö tulee näkyviin.

① Valitse malli "1" ~ "6". ② Aseta ajastimen tunnit ja minuutit. ③ Valitse ajastimen ON/OFF. ④ Valitse haluamasi toimintatila.

⑤ Aseta lämpötila alueille 1 ja 2 (jos järjestelmässäsi on 2 alueen asetus).

• Ajastin on poistettu käytöstä, kun Pakota lämmitys -tila on otettu käyttöön tai Heat-Cool-kytkin on käytössä.
• Jos olet esiasettanut viikkoajastimen 2 alueelle, sinun on toistettava samat toimenpiteet alueelle 2.

Pakota sulatus

Valitse jäätyneiden putkien sulatus.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä oleva näyttö tulee esiin.)

Pyyntö hyväksytty!

[ ] Sulje

Virheennollaus

Paluu edellisiin asetuksiin virheen jälkeen.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Pyyntö hyväksytty!

[ ] Sulje

• Varmista, että kaikki laitteet on sammutettu, ennen kuin valitset tämän tilan, joka palauttaa koko järjestelmän edellisiin asetuksiin.

R/C-lukko

Kaukosäätimen lukitus.

Vahvista valintasi painamalla

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Yes" (Kyllä). (Päänäyttö lukitaan.)

• Jos valitset "No" (Ei), näyttö palaa päänäyttöön.

Kaukosäätimen lukituksen avaus.

Paina mitä tahansa näppäintä.

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Anna mitkä tahansa 4 merkkiä (jos numero on oikein, näytön lukitus avautuu).

Unohtuneen salasanan nollaus (toiminnon OFF-näytössä)

Paina → -, ja -painikkeita 5 sekunnin ajan

(Kun tila on hyväksytty, jäljempänä näytetty näyttö tulee esiin.)

Valitse "Reset".

(Näyttö sammuu 3 sekunnin kuluttua.)
