Marka	PANASONIC
Model	WH-SDC03H3E51
Ürün tipi	Hava su ısı pompası
Elektrik beslemesi	230 V / 50 Hz (tek fazlı)
Nominal ısıtma gücü	Yaklaşık 3 kW (tahmin)
Ana fonksiyonlar	Isıtma, soğutma, sıcak kullanım suyu üretimi
Özel fonksiyonlar	Acil durum sıcak suyu zorlama, turbo ısıtma, sessiz mod, acil durum ısıtmasını zorlama
Haftalık programlama	Evet, günde 6 programa kadar
Zorla buz çözme	Evet, hızlı menü aracılığıyla
Uzaktan kumanda kilidi	Evet, 4 haneli şifre ile
Bakım ve temizlik	Filtreleri düzenli olarak temizleyin ve su borularını kontrol edin
Güvenlik	Donmaya karşı koruma, hata durumunda otomatik durdurma
Yedek parçalar ve onarılabilirlik	Orijinal parçalar için satış sonrası servise danışın
Genel bilgiler	Uzaktan kumanda ve ekranlı ısı pompası

Sık sorulan sorular - WH-SDC03H3E51 PANASONIC

Acil durum sıcak suyu zorlama modu nasıl etkinleştirilir?

Hızlı menüde Acil durum sıcak suyunu zorla simgesini seçin ve onaylamak için ← tuşuna basın. Bu seçeneğin, Isıtmayı zorla etkinse devre dışı olduğunu unutmayın.

Turbo ısıtma nasıl kullanılır?

Hızlı menüde Turbo Isıtma simgesini seçin ve ← tuşuna basın. Güçlü mod, onaydan yaklaşık 1 dakika sonra başlar. Sıcaklık ayar noktasına daha hızlı ulaşmayı sağlar.

Sessiz mod nasıl ayarlanır?

Sessiz mod simgesini seçin ve ← tuşuna basın. 3 sessizlik seviyesi arasından seçim yapabilirsiniz (1 = en az sessiz, 3 = en sessiz). Sessiz prog. ile bir zamanlayıcı programlanabilir.

Acil durum ısıtması nasıl zorlanır?

Hızlı menüde Acil durum ısıtmasını zorla seçeneğini seçin ve ← tuşuna basın. Bu fonksiyonun sistem normal çalışırken devre dışı olduğunu unutmayın.

Haftalık program nasıl programlanır?

Hızlı menüde Haftalık prog. seçeneğini seçin. Günde 6 programa kadar değiştirebilir, her bölge ve sıcak su tankı için saat, mod (ısıtma/soğutma) ve sıcaklık ayarlayabilirsiniz.

Buz çözme nasıl zorlanır?

Hızlı menüde Buz çözmeyi zorla simgesini seçin. Mod etkinleştirildiğinde ekranda 'İstek kabul edildi' görüntülenir.

Hata kodları nasıl sıfırlanır?

Hızlı menüde Hata kodlarını sıfırla seçeneğini seçin. Önceki ayarları geri yüklemeden önce tüm ünitelerin durdurulduğundan emin olun.

Uzaktan kumanda nasıl kilitlenir?

Hızlı menüde Uzaktan kumanda kilidi seçeneğini seçin, ardından 'Evet' ile onaylayın. Kilidi açmak için herhangi bir tuşa basın ve 4 haneli şifreyi girin (varsayılan 0000).

Uzaktan kumanda şifresi nasıl sıfırlanır?

Durdurma ekranından ↩, ← ve ▶ tuşlarına 5 saniye basılı tutun. Şifreyi 0000'a sıfırlamak için 'Sıfırla'yı seçin.

Ekranda 'Çalışma nedeniyle devre dışı' yazıyorsa ne yapmalı?

Bu bildirim, sistem normal çalışırken Acil durum ısıtmasını zorla seçeneğini etkinleştirmeye çalıştığınızda görünür. Bu işlevi etkinleştirmeden önce cihazı durdurun.

KULLANIM KILAVUZU WH-SDC03H3E51 PANASONIC

Bu Hızlı Kılavuzda Hızlı Menünün nasıl kullanılacağı açıklanmaktadır. Lütfen Hızlı Menüyü kullanmadan önce Kullanım Talimatlarını iyice okuyun.

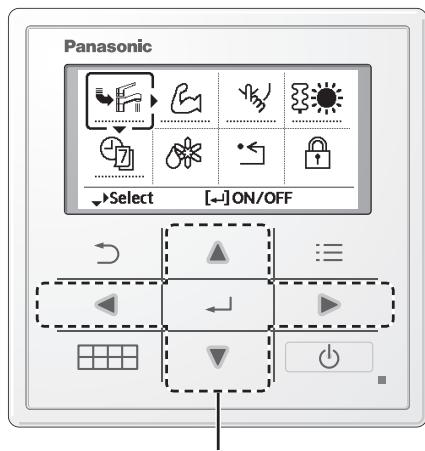

Hızlı Menüyü Kullanma

Başlangıç ayarları tamamlandıktan sonra aşağıdaki seçeneklerden bir hızlı menü seçip ayarı düzenleyebilirsiniz.

① düğmesine basın.

② Menüyü seçmek için öğesini kullanın.

③ Seçim menüsünü açmak/kapatmak için ↻ öğesine basın.

Hızlı Menü

Zorlu DHW

Güçlü

Sessiz

Zorlu Isitici

Haftalık zamanlayıcı

Zorlu Buz Çözme

Hata Sifirlama

U/K Kilidi

Her bir ayarı seçin ve ayarı ekranın altında görüntülenen talimatlara göre onaylayın. (Simgeler her bir seçim tuşunu ifade eder.)

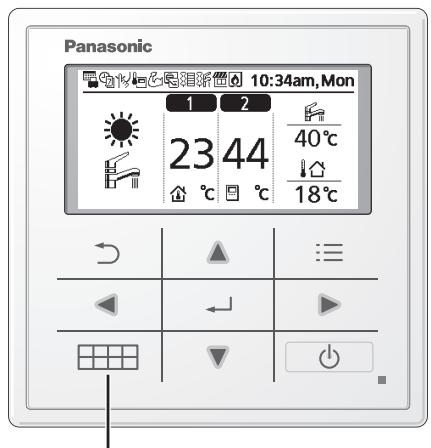

Ana Ekrana geri dönmek için,

veya

düğmesine basın.

Not:

- Sistem tanka bağlı değilse (Tank Bağlantısı OFF) Hızlı Menü ekranı sağdaki gibi görüntülenecektir. Tank Bağlantısının ON olduğundan emin olun.

Çalışma simgesiyle ilgili notlar

Örnek:

- Çalışma simgesi “……” = KAPALI ile gösterilir

- Çalışma simgesi “____” = AÇIK ile gösterilir

Tank DHW'yi açmak veya kapatmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

- Zorlu DHW açılır.

- Zorlu DHW kapatılır.

Not:

• Zorlu Isitici açıldığında Zorlu DHW devre dışı bırakılır.
• Zorlu DHW kapatıldığında çalışma ve mod önceki belleğe alınan duruma geri dönmelidir.

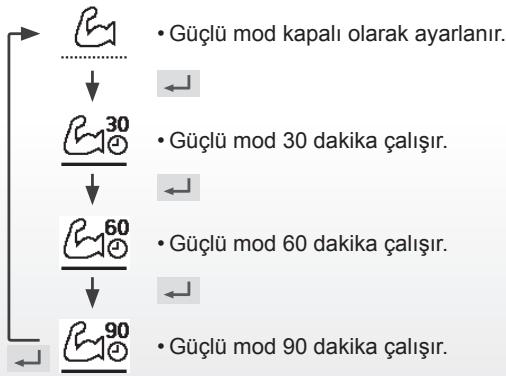

Isıtma/soğutma sistemini güçlü şekilde çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Güçlü çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Çalışma OFF yapıldığında güçlü mod devre dışı bırakılır.

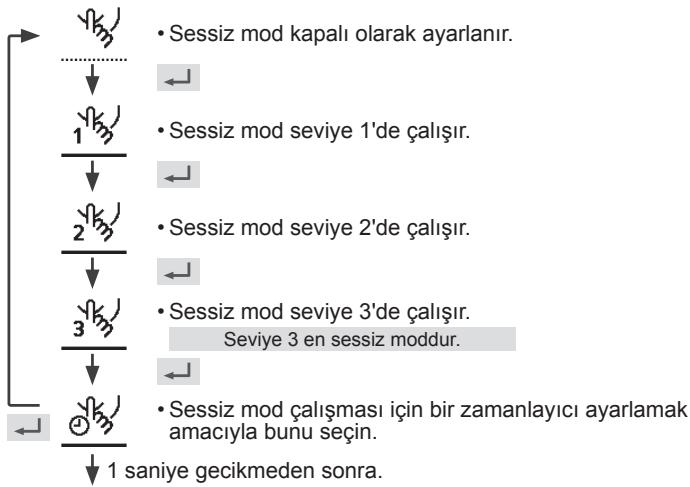

Sessiz olarak çalıştırmak için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Sessiz çalışma ← ↻ öğesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)


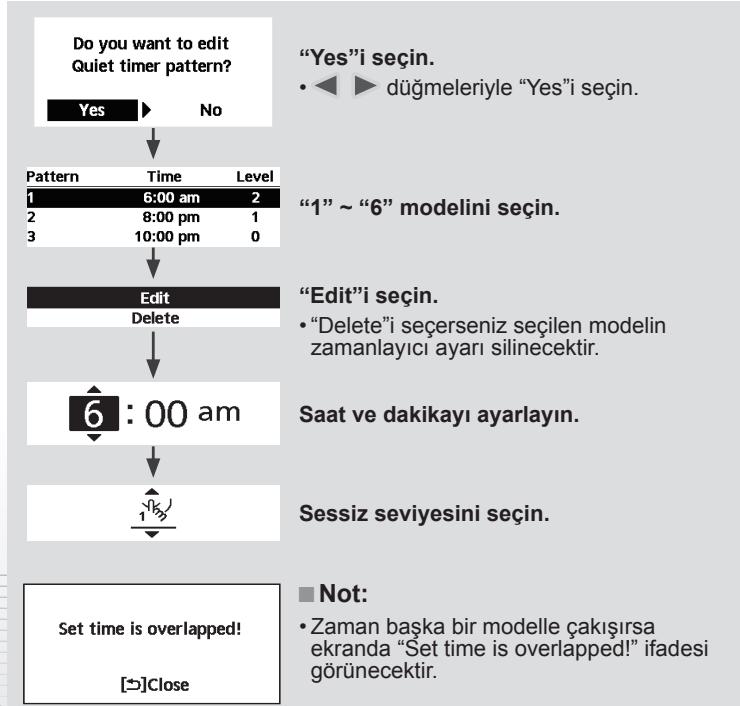

    E --> I["Sessiz mod çalışması için bir zamanlayıcı ayarlamak amacıyla bunu seçin."]
    F --> J["1 saniye gecikmeden sonra."]

Isıtıcıyı açılmaya zorlamak için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Zorlu ıstıcı modu ← ↘ ögesine basıldıktan yaklaşık 1 dakika sonra başlatılır.)

Not:

- Cebri Isitici, çalışma açık olduğunda devre dışı bırakılır ve “Çalışma AÇIK olduğundan devredışı bırakıldı!” görüntülenir.

Haftalık zamanlayıcı

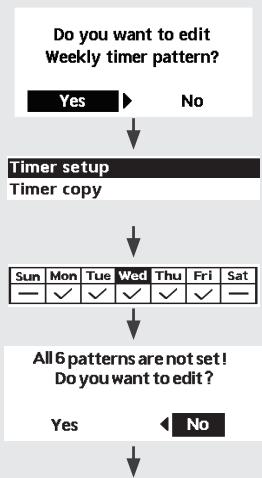

Önceden ayarlanmış Haftalık Zamanlayıcıyı silmek (iptal etmek) veya değiştirmek için bu simgeyi seçin.

Seçiminizi onaylamak için ← düğmesine basın.

"Yes" i seçin.

- “No”ı seçerseniz ekran Ana Ekrana geri dönecektir.

- Timer setup: Haftalık Zamanlayıcıyı düzenlemek için Zamanlayıcı ayarını seçin.

- Timer copy: Bir zamanlayıcı ayarını kopyalamak için seçin.

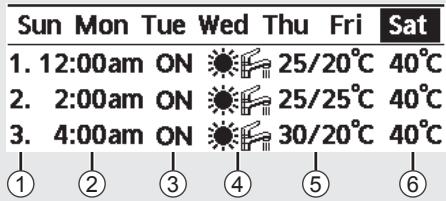

[Zamanlayıcı ayarı örneği]

▲ ▼ düğmeleriyle düzenlemek istediğiniz günleri seçin.

Tüm 6 model önceden ayarlanırsa bu ekran görüntülenecektir.

① “1” \~ “6” modelini seçin.
② Zamanlayıcı saat ve dakikasını ayarlayın.
③ Zamanlayıcı için ON/OFF seçin.
④ Çalışma modunu seçin.
- ▲ ▼ düğmeleriyle modu seçin.

⑤ Bölge 1 ve 2 için sıcaklığı ayarlayın (sisteminiz 2 Bölgeli ayara sahipse).

⑥ Tank sıcaklığını ayarlayın.

Not:

• Zorlu Isıtıcı açıldığında veya Isıtma-Soğutma anahtarı etkinleştirildiğinde zamanlayıcı devre dışı bırakılır.
• Haftalık Zamanlayıcıyı 2 bölgede önceden ayarladıysanız aynı prosedürü Bölge 2 için yinelemeniz gerekir.

Donmuş boruların buzunu çözmek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

Hata oluştuğunda önceki ayarları geri yüklemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Request accepted!

[→] Close

- Tüm sistemi önceki ayarlara geri döndüren bu modu seçmeden önce tüm ünitelerin kapatıldığından emin olun.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

U/K Kilidi

Uzaktan Kumandayı kilitlemek için seçin.

Seçiminizi onaylamak için ← düğmesine basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

(Ana Ekran kilitlenecektir.)

- “No” seçilirse ekran Ana Ekrana geri dönecektir.

Uzaktan Kumanda kilidini açmak için Herhangi bir tuşa basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

Herhangi bir 4 haneli sayı girin (sayı doğruysa ekran kilidi açılacaktır).

Unutulan parolayı sıfırlamak için (çalışma OFF ekranı altında)

-, ve düğmelerine 5 saniye boyunca basın.

(Mod kabul edildiğinde aşağıdaki ekran görüntülenecektir.)

"Reset" i seçin.

(Ekran 3 saniye sonra kapanacaktır.)

AEEE Yönetmeliğine Uygundur

BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR
