Marca	PANASONIC
Modelo	WH-SDC03H3E51
Tipo de producto	Bomba de calor aire-agua
Alimentación eléctrica	230 V / 50 Hz (monofásico)
Potencia nominal calefacción	Aproximadamente 3 kW (estimación)
Funciones principales	Calefacción, refrigeración, producción de agua caliente sanitaria
Funciones especiales	Forzar ACS de emergencia, calefacción turbo, modo silencioso, forzar calefacción de emergencia
Programación semanal	Sí, hasta 6 programas por día
Desescarche forzado	Sí, mediante el menú rápido
Bloqueo del mando a distancia	Sí, con contraseña de 4 dígitos
Mantenimiento y limpieza	Limpiar regularmente los filtros y verificar las tuberías de agua
Seguridad	Protección contra heladas, parada automática en caso de error
Piezas de repuesto y reparabilidad	Consultar el servicio postventa para las piezas originales
Información general	Bomba de calor con mando a distancia y pantalla de visualización

Preguntas frecuentes - WH-SDC03H3E51 PANASONIC

¿Cómo activar el modo forzado de ACS de emergencia?

En el menú rápido, seleccione el icono Forzar ACS de emergencia y presione ← para confirmar. Tenga en cuenta que esta opción está desactivada si Forzar calefacción está activado.

¿Cómo usar la calefacción turbo?

Seleccione el icono Calefacción Turbo en el menú rápido y presione ←. El modo potente se inicia aproximadamente 1 minuto después de la confirmación. Permite alcanzar más rápidamente la consigna de temperatura.

¿Cómo ajustar el modo silencioso?

Seleccione el icono Modo silencioso y presione ←. Puede elegir entre 3 niveles de silencio (1 = menos silencioso, 3 = más silencioso). Se puede programar un temporizador mediante Silencio prog..

¿Cómo forzar la calefacción de emergencia?

En el menú rápido, seleccione Forzar calefacción de emergencia y presione ←. Tenga en cuenta que esta función está desactivada cuando el sistema está en funcionamiento normal.

¿Cómo programar el programa semanal?

Seleccione Prog. semanal en el menú rápido. Puede modificar hasta 6 programas por día, ajustar la hora, el modo (calefacción/refrigeración) y la temperatura para cada zona y el acumulador ACS.

¿Cómo forzar el desescarche?

Seleccione el icono Forzar desescarche en el menú rápido. La pantalla muestra 'Solicitud aceptada' una vez activado el modo.

¿Cómo inicializar los códigos de error?

Seleccione Inicialización de códigos de error en el menú rápido. Asegúrese de que todas las unidades estén detenidas antes de restaurar los ajustes anteriores.

¿Cómo bloquear el mando a distancia?

Seleccione Bloq. mando en el menú rápido, luego confirme con 'Sí'. Para desbloquear, presione cualquier tecla e ingrese la contraseña de 4 dígitos (por defecto 0000).

¿Cómo restablecer la contraseña del mando a distancia?

Desde la pantalla de parada, mantenga presionadas las teclas ↩, ← y ▶ durante 5 segundos. Seleccione 'Reset' para restablecer la contraseña a 0000.

¿Qué hacer si la pantalla indica 'Desactivado debido al funcionamiento Encendido'?

Esta notificación aparece cuando intenta activar Forzar calefacción de emergencia mientras el sistema está en funcionamiento normal. Detenga primero el aparato antes de activar esta función.

MANUAL DE USUARIO WH-SDC03H3E51 PANASONIC

Guía del menú rápido

Sistema de bomba de calor aire a agua

8-13

Español

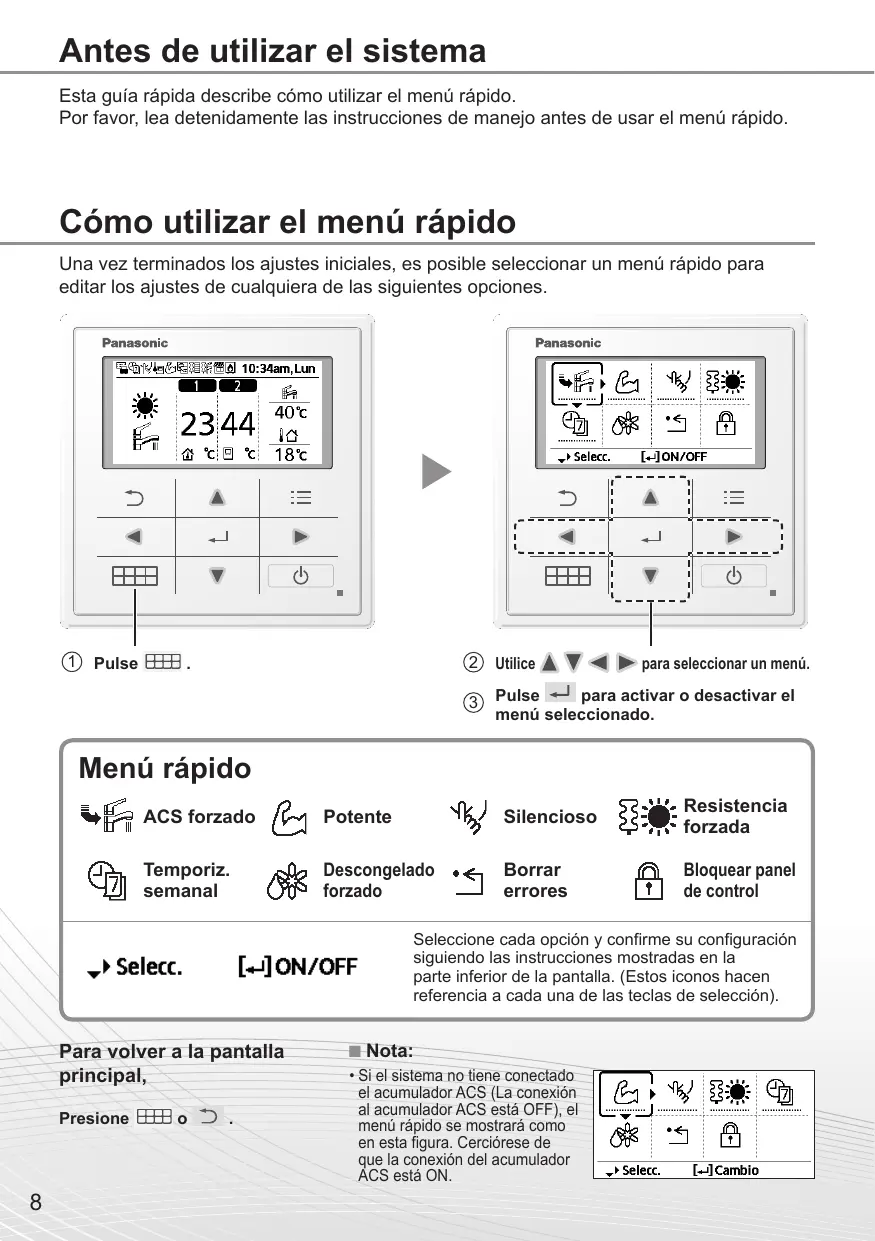

Esta guía rápida describe cómo utilizar el menú rápido.

Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.

Cómo utilizar el menú rápido

Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.

② Utilice ▲ ▼ ◀ ▶ para seleccionar un menú.
③ Pulse ← para activar o desactivar el menú seleccionado.

Menú rápido

ACS forzado

Potente

Silencioso

Resistencia forzada

Temporiz. semanal

Descongelado forzado

Borrar errores

Bloquear panel de control

▶ Select.

[←] ON/OFF

Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).

Para volver a la pantalla principal,

Presione o ↻.

■ Nota:

- Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el menú rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.

Notas sobre el icono de funcionamiento

Ejemplo:

- Icono de funcionamiento con “……” = OFF

- Icono de funcionamiento con “——” = ON

Seleccione el siguiente icono para encender y apagar el acumulador ACS.

Pulse ← para confirmar su selección.

• ACS forzada desactivada.

• ACS forzada activada.

Nota:

• Al conectar el calefactor forzado se deshabilita el ACS forzado.
• Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.

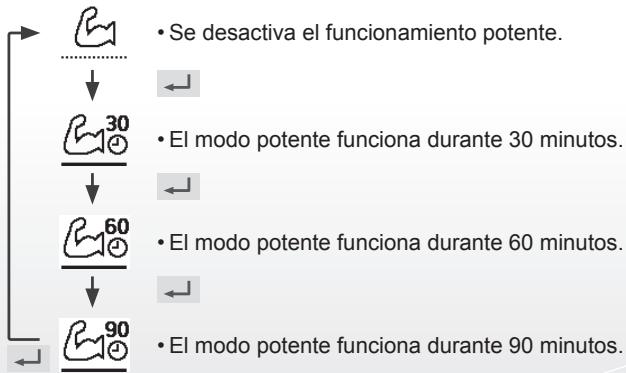

Seleccione este icono para el funcionamiento potente en frío o calor.

Pulse ← para confirmar su selección.

(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado ←).

Nota:

- El modo potente se desconecta al apagar el sistema.

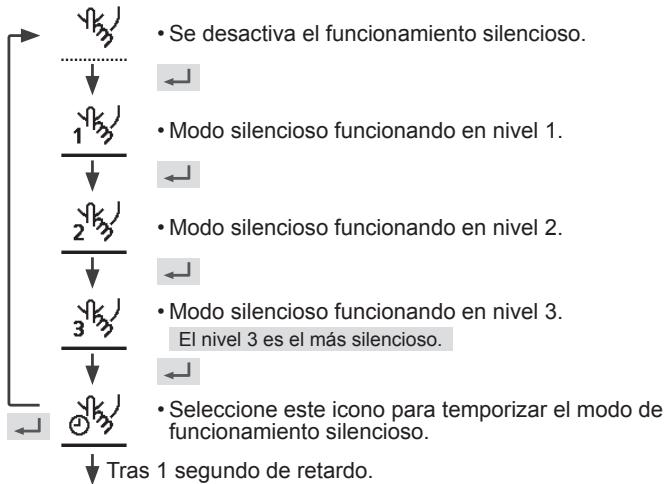

Seleccione este icono para activar el funcionamiento silencioso.

Pulse ← para confirmar su selección.

(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado ←).


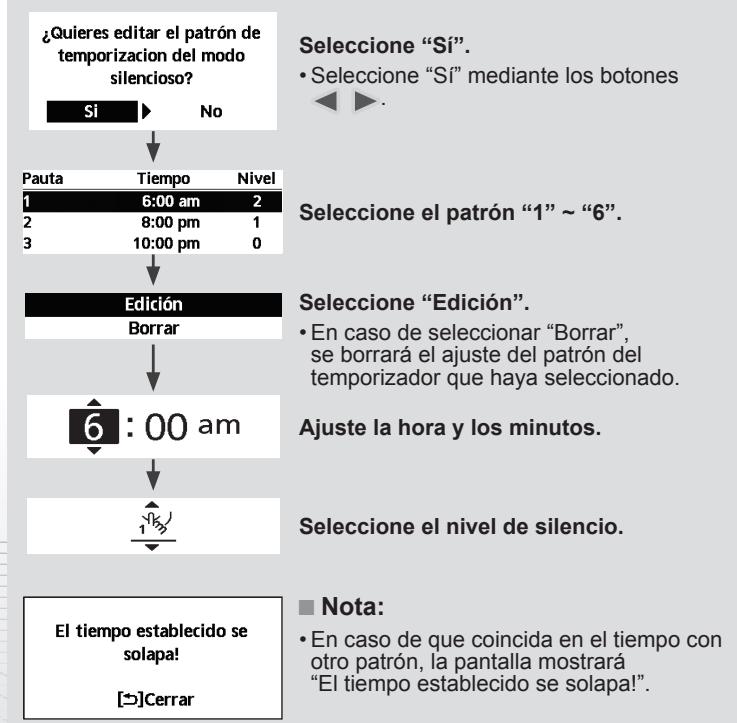


Seleccione este icono para activar el calefactor forzado.

Pulse ← para confirmar su selección.

(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado ←).

• Calefactor forzado desactivado.

• Calefactor forzado activado.

Nota:

- El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!

¡Deshabilitado debido a la operación ON!

[→]Cerrar

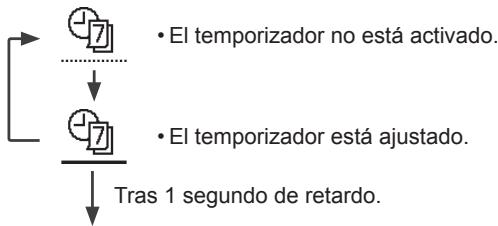

Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal.

Pulse ← para confirmar su selección.


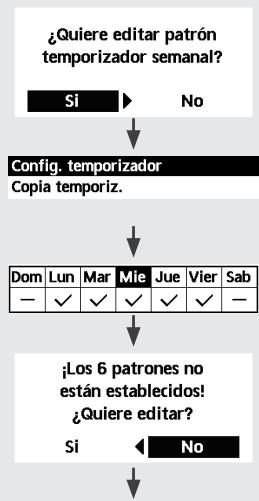


Seleccione "Sí".

- Al seleccionar "No" volverá a la pantalla principal.

• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador.

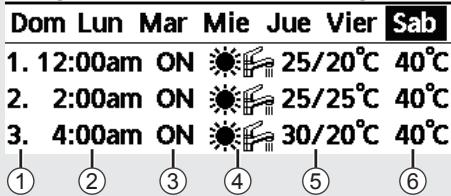

[Ejemplo de los ajustes de un temporizador]

Seleccione el(los) día(s) que desee editar mediante los botones

Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.

① Seleccione el patrón “1” \~ “6”.
② Establezca la hora y los minutos del programa.
③ Seleccione ON u OFF para el programa.
④ Seleccione el modo de funcionamiento.
⑤ Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).

⑥ Establezca la temperatura del acumulador ACS.

Nota:

• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.

Descongelado forzado

Seleccione este icono para descongelar las tuberías.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

Simple black arrow pointing left inside a gray rounded square frame (no text or symbols)

Borrar errores

Seleccione este icono para recuperar la configuración anterior en caso de error.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

Solicitud aceptada!

[→]Cerrar

- Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.

Simple icon of a padlock inside a rounded square frame (no text or symbols)

Bloquear panel de control

Seleccionar para bloquear el mando a distancia.

Pulse ← para confirmar su selección.

(Al aceptar el modo se mostrará esta pantalla).

¿Quieres bloquear el control remoto?

Si

No

Seleccione "Sí".

(La pantalla principal quedará bloqueada).

- Si selecciona "No" se volverá a la pantalla principal.

Para bloquear el mando a distancia.

Pulse cualquier tecla.

(Al aceptar el modo se mostrará esta pantalla).

Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).

Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)

(Al aceptar el modo se mostrará esta pantalla).

Seleccione "Reinicio".

1. Password reseteado a 0000
2. Termostato abierto

(La pantalla se apagará después de 3 segundos.)
