Type de produit	Pompe à chaleur air-eau
Marque	PANASONIC
Modèle	WHSQC16H9E8
Capacité de chauffage	16 kW
Alimentation électrique	230 V / 50 Hz
Réfrigérant	R32
Dimensions (L x H x P)	environ 900 x 600 x 800 mm
Poids	environ 80 kg
Type de télécommande	Télécommande filaire avec écran LCD
Fonctions principales	Chauffage, refroidissement, production d'eau chaude sanitaire (ECS)
Résistance de secours	Oui, pour ECS et chauffage
Mode silencieux	Oui, avec réglage du niveau (1-6)
Chauffage turbo	Oui, pour atteindre plus rapidement la consigne
Programmation hebdomadaire	Oui, jusqu'à 6 programmes par jour
Forçage dégivrage	Oui, manuel pour dégivrer les tuyaux
Verrouillage télécommande	Oui, par code PIN (4 chiffres)
Gestion des codes erreurs	Oui, avec fonction d'initialisation
Entretien	Nettoyer le filtre régulièrement ; faire appel à un professionnel pour l'entretien annuel
Réparabilité	Pièces détachées disponibles via réseau agréé Panasonic
Notice	Disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - WHSQC16H9E8 PANASONIC

Comment utiliser le menu rapide sur la télécommande ?

Appuyez sur la touche Menu, puis utilisez les touches ▲▼◀▶ pour naviguer. Appuyez sur ▼ pour activer/désactiver l'option sélectionnée. Pour revenir à l'écran principal, appuyez sur la touche Retour.

Comment activer le mode Forcer l'ECS de secours ?

Dans le menu rapide, sélectionnez l'icône Forcer l'ECS de secours. Appuyez sur ▼ pour l'activer. L'icône indique l'état (activé/désactivé). Note : ce mode est désactivé si Forcer le chauffage est activé.

Comment régler le mode silencieux ?

Depuis le menu rapide, sélectionnez Mode silencieux. Choisissez Oui, puis sélectionnez le programme de silence (1 à 6) et réglez l'heure et les minutes. Confirmez avec ▼. Le niveau de silence peut être ajusté.

Comment programmer le chauffage hebdomadaire ?

Dans le menu rapide, sélectionnez Prog. hebdo. Choisissez Programmation horloge. Sélectionnez le jour, puis le programme (1-6). Réglez l'heure de début, le mode (Marche/Arrêt) et la température pour chaque zone. Confirmez avec ▼.

Comment verrouiller la télécommande ?

Dans le menu rapide, sélectionnez Verrou R/C. Appuyez sur ▼, puis choisissez Oui. La télécommande est verrouillée. Pour déverrouiller, appuyez sur n'importe quelle touche et entrez le code PIN à 4 chiffres (par défaut 0000).

Que faire en cas de code erreur affiché ?

Utilisez la fonction Initialisation codes erreurs dans le menu rapide. Assurez-vous que toutes les unités sont arrêtées, puis sélectionnez cette option pour restaurer les réglages précédents. Si l'erreur persiste, contactez un professionnel.

Comment activer le chauffage turbo ?

Depuis le menu rapide, sélectionnez Chauffage Turbo. Appuyez sur ▼ pour l'activer. Le système fonctionnera à pleine puissance pour atteindre plus rapidement la température de consigne. Il se désactive automatiquement après un certain temps.

Comment forcer le dégivrage des tuyaux ?

Dans le menu rapide, choisissez Forcer le dégivrage. Appuyez sur ▼ pour confirmer. Un message 'Demande acceptée' s'affiche. Le dégivrage est lancé manuellement pour éviter le gel des tuyaux.

Comment réinitialiser le mot de passe de la télécommande ?

Sous l'écran ARRÊT de fonctionnement, maintenez enfoncées les touches ▲, ▼ et Retour pendant 5 secondes. L'écran affiche 'Reset'. Sélectionnez 'Reset' pour réinitialiser le code à 0000 et déverrouiller la télécommande.

Où télécharger la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction par email.

MODE D'EMPLOI WHSQC16H9E8 PANASONIC

Pompe à chaleur air-eau

44-49

Français

Fonctionnement obligatoire ECS

Chauffage

Refroidissement

Fonctionnement obligatoire du chauffage

Fonctionnement obligatoire ECS

Appuyez sur cette icône pour activer ou désactiver le fonctionnement ECS.

Appuyez sur ← pour confirmer votre sélection.

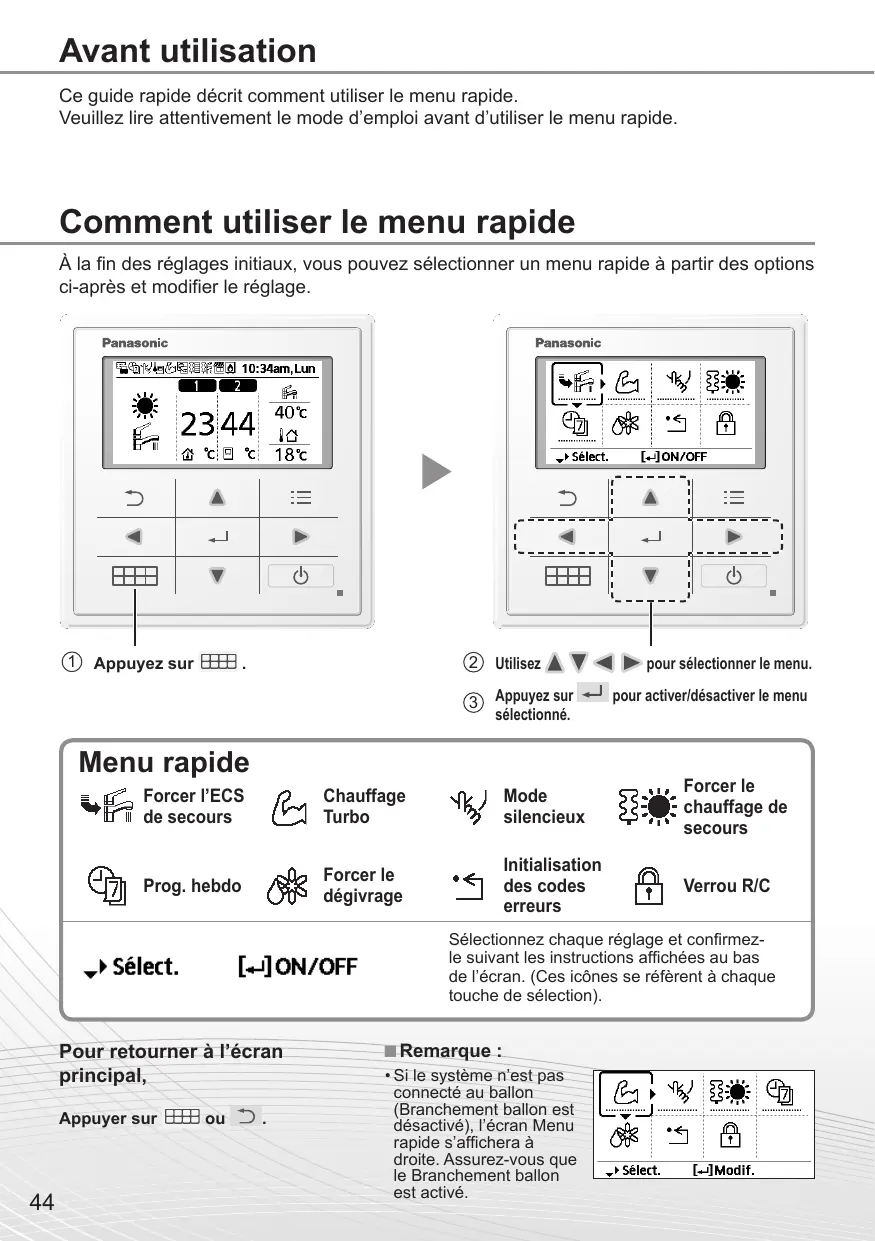

Ce guide rapide décrit comment utiliser le menu rapide.

Veuillez lire attentivement le mode d'emploi avant d'utiliser le menu rapide.

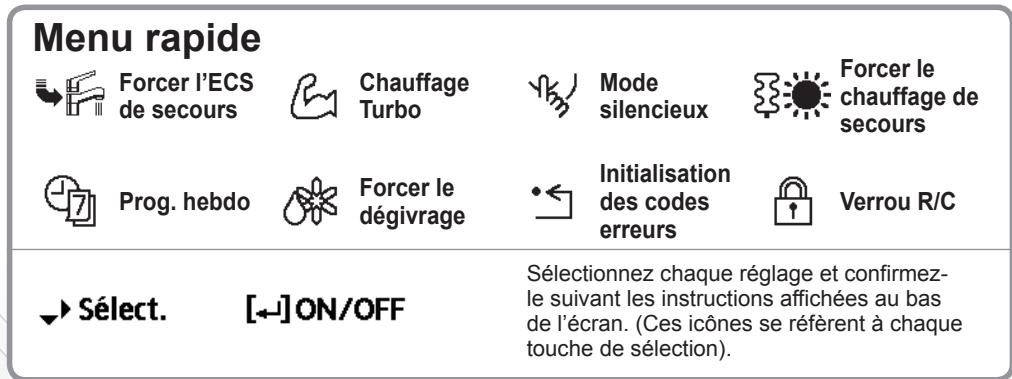

Comment utiliser le menu rapide

À la fin des réglages initiaux, vous pouvez sélectionner un menu rapide à partir des options ci-après et modifier le réglage.

① Appuyez sur

② Utilisez ▲▼ ◀ ▶ pour sélectionner le menu. ③ Appuyez sur OK pour activer/désactiver le menu sélectionné.

Pour revenir à l'écran principal,

appuyez sur Retour ou

Remarque :

Si le système n'est pas connecté au ballon (Branchement ballon est désactivé), l'écran Menu rapide s'affichera à droite. Assurez-vous que le Branchement ballon est activé.

Remarques sur l'icône de fonctionnement

Exemple :

• Indication de l'icône de fonctionnement « ............ » = ARRÊT

• Indication de l'icône de fonctionnement « — — » = MARCHE

Forcer l'ECS de secours

Sélectionnez cette icône pour activer ou désactiver la résistance de secours du ballon ECS.

Appuyez sur OK pour confirmer votre sélection.

• Forcer l'ECS est désactivé.
• Forcer l'ECS est activé.

Remarque :

• Forcer l'ECS de secours est désactivé lorsque Forcer le chauffage est activé.
• Lorsque Forcer l'ECS de secours est désactivé, le fonctionnement et le mode doivent revenir à l'état précédent mémorisé.

Chauffage Turbo

Sélectionner cette icône pour atteindre plus rapidement la consigne de température de chauffage ou de refroidissement.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Puissant démarre près de 1 minute après que ↓ ait été activé).

Remarque :

• Il est désactivé en cas d'arrêt de fonctionnement.

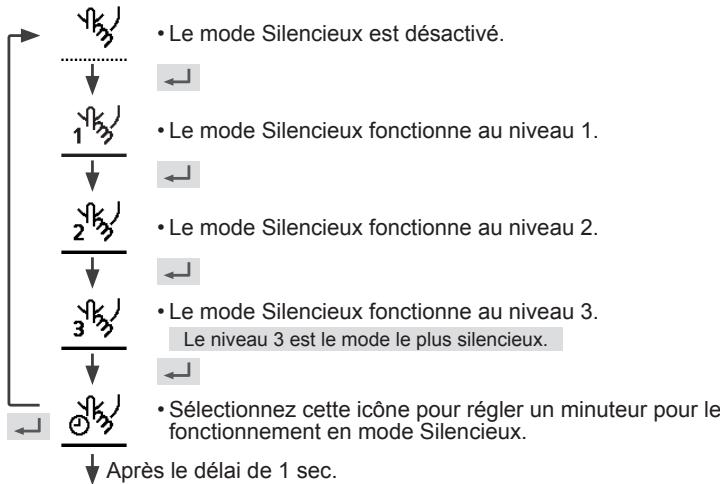

Mode silencieux

Sélectionnez cette icône pour fonctionner de façon silencieuse.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Silencieux démarre près de 1 minute après que ↓ ait été activé).

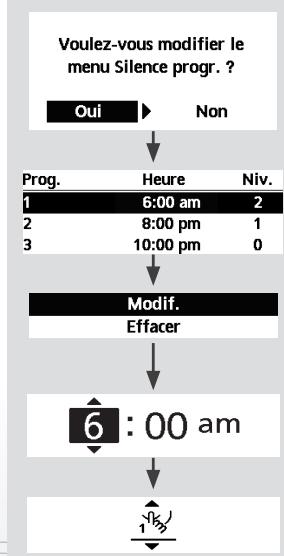

Sélectionnez « Oui »

• Sélectionnez « Oui » à l'aide des boutons

Sélectionnez le programme « 1 » ~ « 6 »

Sélectionner « Modif. »

• Si vous sélectionnez « Effacer », le réglage du minuteur du programme sélectionné sera effacé.

Réglez l'heure et les minutes.

Sélectionnez le niveau de silence.

Remarque :

• En cas de dépassement du temps par un autre programme, « L'heure définie se chevauche » apparaîtra à l'écran.

Forcer le chauffage de secours

Sélectionnez pour forcer la mise en marche de la résistance électrique de secours.

Appuyez sur ↓ pour confirmer votre sélection.

(Le mode Forcer le chauffage démarre près de 1 minute après qu'il ait été activé).

• Forcer le chauffage de secours est désactivé.
• Forcer le chauffage de secours est activé.

Remarque :

• Forcer le chauffage de secours est désactivé à chaque fois que le système est en marche et « Désactivé en raison du fonctionnement Marche » s'affichera.

Désactivé en raison du fonctionnement Marche

[Fermer]

Prog. hebdo

Sélectionnez cette icône pour effacer (annuler) ou modifier le Prog. hebdo prédéfini.

Appuyez sur ↓ pour confirmer votre sélection.

Sélectionnez « Oui »

• Si vous sélectionnez « Non », l'affichage retournera à l'écran principal.
• Programmation horloge : Sélectionnez Programmation horloge pour modifier le Prog. hebdo.
• Copie horloge : Sélectionnez pour copier un réglage de minuteur.

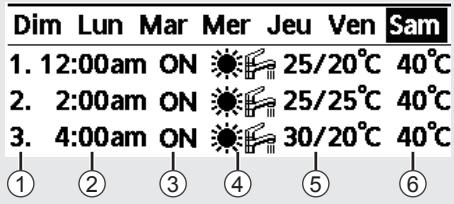

[Exemple d'une programmation horloge]

Sélectionnez le(s) jour(s) que vous souhaitez modifier à l'aide des boutons ▲ ▼.

Si tous les 6 programmes ne sont pas prédéfinis, cet écran s'affichera.

① Sélectionnez le programme « 1 » ~ « 6 » ② Réglez l'heure et les minutes de l'horloge. ③ Sélectionnez MARCHE/ARRÊT de l'horloge. ④ Sélectionnez le mode de fonctionnement.

• Sélectionnez le mode à l'aide des boutons ▲ ▼.

⑤ Réglez la température de la zone 1 et 2 (si votre système a le réglage 2 zones).

Samedi: Prog. 1: T' consigne

Zone1		Zone2
ON	25°C	ON	25°C	45°C

⑥ Réglez la température du gallon.

Remarque :

• l'Horloge est désactivé lorsque Forcer chauffage de secours ou Contact éteint / hiver est activé. · Si vous avez prédéfini le Prog. hebdo sur 2 zones, vous devez répéter la même procédure avec la Zone 2.

Forcer le dégivrage

Sélectionnez pour dégivrer les tuyaux gelés.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode est accepté).

Demande acceptée

[Fermer

Initialisation codes erreurs

Sélectionnez pour restaurer les réglages précédents en cas d'erreur.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Demande acceptée

[Fermer

Assurez-vous que toutes les unités sont arrêtées avant de sélectionner ce mode qui permet de restaurer le système entier aux réglages précédents.

Verrou R/C

Sélectionnez pour verrouiller la télécommande.

Appuyez sur ↓ pour confirmer votre sélection.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Voulez-vous verrouiller la télécommande

Oui

Non

Sélectionnez « Oui »

(L'écran principal sera verrouillé).

• Si « Non » est sélectionné, l'affichage retournera à l'écran principal.

Pour déverrouiller la télécommande

Appuyez sur n'importe quelle touche.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Entrez 4 quelconques chiffres du numéro (si ce numéro est correct, l'écran se déverrouillera).

Pour réinitialiser le mot de passe oublié (sous l'écran ARRÊT de fonctionnement)

Appuyez sur →, ← et ▶ pendant 5 secondes.

(L'écran ci-dessous s'affichera lorsque le mode a été accepté).

Sélectionnez « Reset »

1. Code initialisé à 0000 2. Télécommande débloquée

(L'écran s'éteindra au bout de 3 secondes.)
