Merk	Dometic
Model	Büttner MT LB2412-40
Categorie	Acculader
Producttype	Slimme acculader
Ingangsspanning	230 V AC, 50-60 Hz
Uitgangsspanning	12 V of 24 V (automatisch)
Maximale uitgangsstroom	40 A
Compatibele batterijtypes	Loodzuur, AGM, GEL, Lithium (LiFePO4)
Nominaal vermogen	960 W (12 V) / 960 W (24 V)
Afmetingen (L × B × H)	280 × 180 × 90 mm
Gewicht	2,4 kg
Beschermingen	Poolomkering, oververhitting, overbelasting, kortsluiting
Weergave	LED-statusindicatoren (laden, fout)
Koeling	Thermostatische ventilator
Bedrijfstemperatuur	-20 °C tot +50 °C
Beschermingsgraad	IP20
Lengte ingangskabel	1,8 m
Lengte uitgangskabel	1,2 m (met klemmen)
Wandmontage mogelijk	Ja (montagegaten)
Onderhoud en reiniging	Loskoppelen en reinigen met een droge doek
Veiligheid	Niet onderdompelen, gebruiken op een droge en geventileerde plaats
Reserveonderdelen	Beschikbaar (zekeringen, ventilator, kabels)
Repareerbaarheid	Repareerbaarheidsindex: 7,5/10

Veelgestelde vragen - Büttner MT LB2412-40 DOMETIC

Welke batterijtypes kan ik met deze lader laden?

Deze lader ondersteunt loodzuurbatterijen (loodzuur, AGM, GEL) en lithiumbatterijen (LiFePO4).

Hoe selecteer ik de uitgangsspanning?

De lader detecteert automatisch de accuspanning (12V of 24V). U hoeft niets te doen.

Wat betekent het rode LED-lampje dat continu brandt?

Een continu brandend rood lampje geeft een fout aan: poolomkering, kortsluiting of defecte accu. Controleer de aansluitingen.

Kan ik de lader permanent aangesloten laten?

Ja, de lader schakelt na volledig laden over naar onderhoudsmodus om overladen te voorkomen.

De ventilator maakt geluid, is dat normaal?

Ja, de ventilator wordt actief afhankelijk van de belasting en temperatuur. Normaal geluid duidt op adequate koeling.

Hoe reinig ik de lader?

Haal de stekker eruit en veeg hem af met een droge doek. Gebruik geen vloeistof.

Wat is de minimale afstand rond de lader voor ventilatie?

Laat minimaal 10 cm vrije ruimte rond de lader voor een goede luchtcirculatie.

Kan ik een volledig ontladen accu opladen?

Ja, de lader kan een ontladen accu herstarten tot 2V (12V) of 4V (24V).

Waar kan ik reserveonderdelen vinden?

Reserveonderdelen (zekeringen, ventilator, kabels) zijn verkrijgbaar via de klantendienst van Dometic.

Is de lader geschikt voor buiten gebruik?

Nee, hij is ontworpen voor binnengebruik (IP20). Bescherm hem tegen regen en vocht.

GEBRUIKSAANWIJZING Büttner MT LB2412-40 DOMETIC

Algemene beschrijving

Bepaling van de sectie en de kop

Algemene veiligheidsaanwijzingen....RSI

Omvang van de levering....RSS

Accessoires....RSS

Beoogd gebruik....RSK

Doelgroep....RSK

Technische beschrijving....RSK

Installatie....RKJ

Configuratie....RKT

Gebruik....RTJ

Reinigen....RTR

Problemen oplossen....RTR

Vervanging....RTR

Garantie....RTR

Lees deze gebruiksaamwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Lees deze gebruiksaamwijzing voordat u dit product gaat gebruiken.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaamwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaamwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kunnen onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie, bezoek documents.dometic.com.

2 Verklaring van symbolen

Een signaalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate van ernst van het gevaar aan.

GEVAAR

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg heeft.

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg kan hebben.

VOORZICHTIG

Duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.

LET OP

Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

3 Algemene veiligheidsaanwijzingen

Neem ook de veiligheidsaanwijzingen en voorschriften van de voertuigfabrikant en de fabrikant van het voertuigaccessoires in acht.

WAARSCHUWING: Gevaar voor elektrische schokken

Gebruik het toestel niet als het zichtbaar beschadigd is. Als het netsnoer van dit toestel beschadigd is, moet het netsnoer worden vervangen om gevaren te voorkomen. Het toestel mag uitsluitend worden gerepareerd door bevoegd personeel. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren. Gebruik uitsluitend door de fabrikant aanbevolen accessoires. Beheer de componenten niet zelf en maak geen aanpassingen. Ontkoppel het toestel van de stroomvoorziening vóór gebruik, vóór elke reiniging en elk onderhoud, vóór het vervangen van een zekering.

WAARSCHUWING: Verstikkingsgevaar

De kabels en bedieningseenheid van het toestel kunnen een gevaar voor verstrikking, struikelen etc. vormen indien ze niet correct worden gebruikt. Zorg ervoor dat extra aansluitingen en stroomkabels op een veilige manier worden gelegd.

WAARSCHUWING: Gevaar voor de gezondheid

Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en ouder, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt. Elektrische toestellen zijn geen speelgoed en gebruik het toestel buiten het bereik van zeer jonge kinderen. Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Controleer voor de ingebruikname of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening. Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel kunnen veroorzaken. Let op dat de min- en pluspolen nooit met elkaar in contact komen. Gebruik de kabels niet als handvat.

Monteer het toestel niet op plaatsen waar gevaar voor gas- of stofexplosie bestaat.

WAARSCHUWING: Gevaar voor letsel

Let op een stabiele stand. Het toestel moet zo veilig opgesteld en bevestigd worden dat het niet kan omvallen of naar beneden kan vallen.

Zorg er bij het opstellen van het toestel voor dat alle kabels veilig zijn bevestigd om struikelen te voorkomen.

Plaats het toestel niet in de buurt van warmtebronnen, oververhitting, direct zonlicht, gasvlammen enz. Plaats het toestel op een droge locatie waar het is beschermd tegen spatwater.

3.2 Veiligheid bij het gebruik van het toestel

WAARSCHUWING: Explosiegevaar

Gebruik het toestel uitsluitend in gesloten, goed geventileerde ruimtes. Gebruik het toestel niet onder de volgende omstandigheden:

- in een zouthoudende, vochtige of natte omgeving - in de buurt van agressieve dampen - in de buurt van brandbare materialen - in de buurt van warmtebronnen, oververhitting, direct zonlicht, gasovens enz. - in gebieden waar gevaar bestaat voor gas- of stofexplosies

Houd er rekening mee dat onderdelen van het toestel nog onder spanning kunnen staan, zelfs als de zekering is gesprongen. Maak geen kabels los als het toestel nog in gebruik is.

Zorg ervoor dat de luchtinlaten en -uitlaten van het toestel niet afgedekt zijn. Zorg voor goede ventilatie. Het toestel mag niet aan regen worden blootgesteld.

3.3 Veiligheid bij het omgaan met accu's

Accu's kunnen agressieve en bijtende zuren bevatten. Vermijd elk lichamelijk contact met de accuvloeistof. Indien uw huid in aanraking komt met accuvloeistof, was dan het desbetreffende lichaamsdeel grondig met water. Raadpleeg bij verwondingen door zuren in ieder geval een arts.

Draag bij het werken met accu's geen metalen voorwerpen zoals horloges of ringen. Loodzuuraccu's kunnen kortsluitstromen veroorzaken, die tot ernstige verbrandingen kunnen leiden. Gebruik uitsluitend geïsoleerd gereedschap. Plaats geen metalen onderdelen op de accu en voorkom dat metalen onderdelen op de accu vallen. Dit kan vonken of kortsluiting veroorzaken in de accu en andere elektrische apparaten. Draag een veiligheidsbril en veiligheidskleding wanneer u aan accu's werkt. Raak uw ogen niet aan wanneer u aan accu's werkt. Gebruik uitsluitend herlaadbare accu's. Gebruik geen defecte accu's.

WAARSCHUWING: explosiegevaar

Probeer geen bevroren of defecte accu op te laden. Plaats de accu in een vorstvrije ruimte en wacht tot de accu op omgevingstemperatuur is. Start dan pas de laadprocedure. Gebruik geen open vuur of veroorzaak geen vonken in de buurt van de motor of een accu.

Houd de accu uit de buurt van warmtebronnen.

Let bij het aansluiten van de accu op de juiste polariteit.

Neem de handleidingen in acht van de accufabrikant en van de fabrikant van de installatie of het voertuig waarin de accu wordt gebruikt.

Als de accu moet worden verwijderd, koppel dan eerst de aardverbinding los. Verbreek alle verbindingen en maak alle verbruikers van de accu los voordat u deze verwijdert.

Bewaar uitsluitend volledig opgeladen accu's. Laad opgeslagen accu's regelmatig op.

Draag de accu niet aan de polen.

Veiligheidsmaatregelen bij het gebruik van lithium-ion-accu's

WAARSCHUWING: Gevaar voor letsel

Gebruik alleen accu's met geïntegreerd accumanagementsysteem en celbalancering.

Installeer de accu uitsluitend in omgevingen met een omgevingstemperatuur van ten minste 0 °C.

Voorkom diepe ontlading van de accu's.

Veiligheidsmaatregelen bij het gebruik van loodzuuraccu's

WAARSCHUWING: Gevaar voor de gezondheid

Laat water-zuurvloeistof in de accu niet verdampen en een zure geur veroorzaken. Gebruik de accu alleen op een goed geventileerde plaats.

De accu is niet luchtdicht. Draai de accu niet op zijn kant of ondersteboven. Plaats de accu op een horizontaal oppervlak.

Controleer regelmatig het zuurniveau van open loodzuuraccu's.

Laad diep ontladen loodzuuraccu's onmiddellijk op om sulfatering te voorkomen.

Accutemperatuursensor

Accessoires

De acculader is bedoeld voor het bewaken en opladen van huishoudaccu's in campers door de dynamo tijdens het rijden.

De oplader is bedoeld voor het opladen van de volgende accutypen:

De acculader is niet bedoeld voor het opladen van andere typen accu's, bijv. NiZ, NiMH, Pb, etc.

De oplader is geschikt voor:

Gebruik binnenshuis

De oplader is niet geschikt voor:

Werking op netspanning

Gebruik buiten

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onvoldoende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

Onjuiste installatie, montage of aansluiting, inclusief te hoge spanning

Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen

b Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

b Gebruik voor andere doeleinden dan beschreven in deze handleiding

Lometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

7 Doelgroep

De elektrische installatie en instelling van het apparaat moeten worden uitgevoerd door een bevoegde elektricien die zijn vaardigheden en kennis heeft laten zien met betrekking tot de constructie en werking van elektrische apparatuur en installaties en die vertrouwd is met de toepasselijke regelgeving van het land waarin de apparatuur moet worden geïnstalleerd en gebruikt en die een veiligheidstraining heeft gevolgd om de gevaren te identificeren en te vermijden.

Alle andere acties zijn ook bedoeld voor niet-professionele gebruikers.

8 Technische beschrijving

Algemene beschrijving

De oplader laadt de huisaccu tijdens het rijden op via de dynamo met de volgende laadstroom:

b MN gB SJ a SJ IA

b MN gB XJ a XJ lA

b MN gB | S-SJ a SJ |A b MN gB I S-TJ a TJ 1A b MN gB RI kl S-| J a | J | A b MN gB RI kl S-SJ a SJ lA b MN gB I SkRI -SJ a SJ 1A b MN gB I SkRI -XJ a XJ IA

De oplader kan via LED-schakelaars aan verschillende accutypen worden aangepast.

De oplader heeft de volgende functies: b Microprocessorgestuurde laadprogramma's met temperatuurcompensatie voor verschillende accutypen b Voldoet aan de laadkarakteristieken van zelfsluitende accu's wanneer de accu wordt opgeladen terwijl er apparaten zijn aangesloten b Maakt parallelle werking van de oplader met andere oplaadbronnen mogelijk, bijvoorbeeld netvoedingsladers, zonnesystemen of generatoren b Automatische compensatie van spanningsverlies veroorzaakt door de lengte van de laadkabel van de huishoudaccu b Aansluiting voor regelaaruitgang, scheidingsrelais of elektrische apparaten die allemaal MN gB SJ P MN gB XJ P MN gB I S-SJ P MN gB I S-TJ e b Voldoet aan 'B. SkZi-B. S protocollen

De oplader heeft de volgende beschermingsmechanismen:

Oogspanningsbeveiliging

Gaspanningsbeveiliging

Bescherming tegen hoge temperaturen

Bescherming tegen lage temperaturen (alleen GFD-accu's)

Beveiliging tegen overbelasting van de accu (alleen met temperatuursensor)

Beveiliging tegen sperstroom

Beveiliging tegen kortsluiting

Beveiliging tegen omgekeerde polariteit (alleen voor aansluiting van de huishoudaccu)

De lader kan worden aangesloten op het NL IXQ display (optioneel voor bediening op afstand). Als er een Bluetooth B.S-apparaat in het B.S-netwerk aanwezig is, kan de mobiele app worden gebruikt om de oplader te bedienen.

Een temperatuursensor kan worden aangesloten om de accutemperatuur tijdens het laadproces te bewaken.

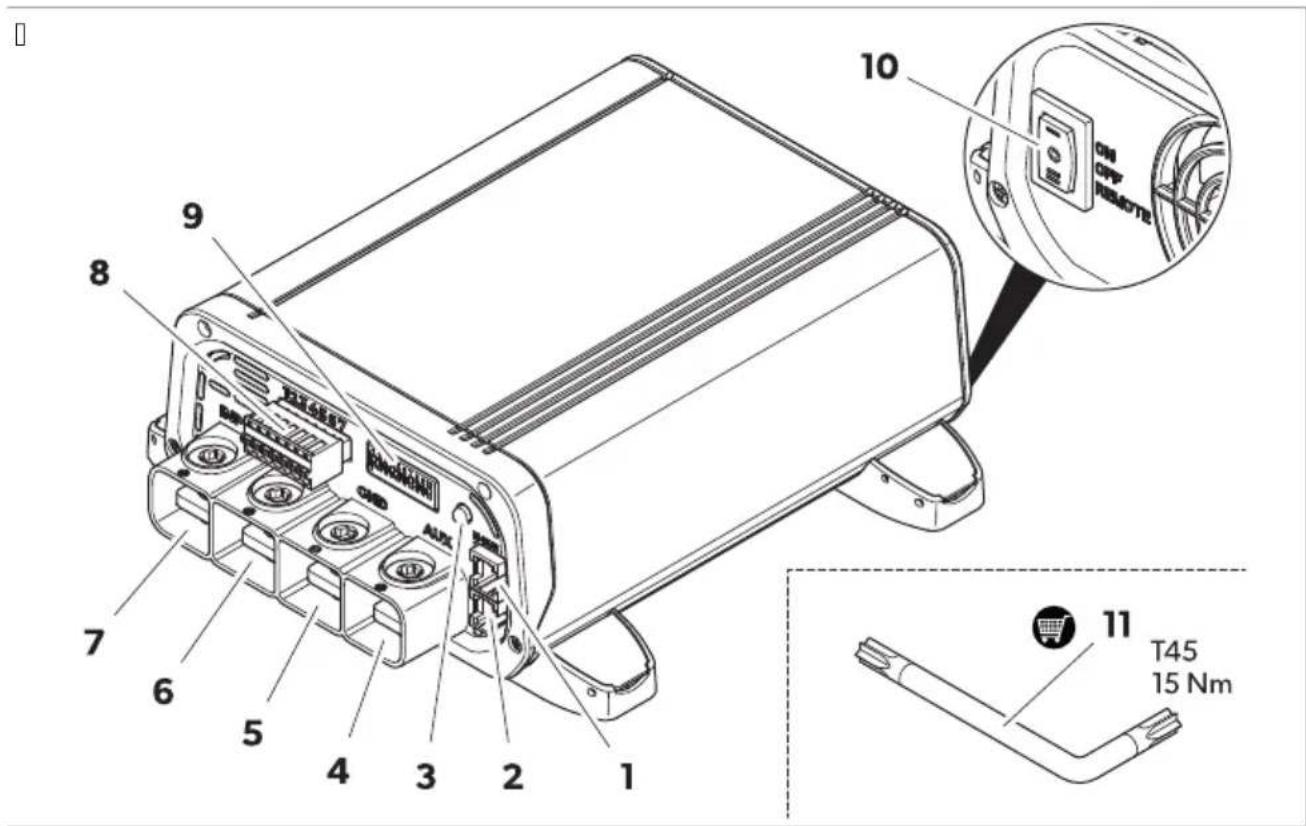

Toestelbeschrijving

Tabel 79: Aansluitingen en bedieningselementen

NrC Aa5 ui i5g Beschri3Pi5g
R' -B. S' -B. SkZI-B. S-aansluiting R
I' -B. S' -B. SkZI-B. S-aansluiting I
Q n Statusled
S A. m A. m-aansluiting
K MASSA Aansluiting op het chassis o0 de minpool van de huishoudaccu
T . IN Aansluiting voor pluspool van huishoudaccu
U I' D. N Aansluiting voor pluspool van startaccu
X n /lemmenblo voor signaal abels
Y n L ID-scha elaars voor instellingen
RJ	ON k OFF k Remote	Scha elaar daankuitkastandsbiedeninge
RR n NorWsleutel daccessoiree

Tabel 80: Statusled

Le Beschri3Pi5g

/nippert groen Accu ! ordt opgeladen.

Spanning hoger dan Ri lo oû I Sio daøhan elij van het modele.

Le Beschri3Pi5g

/nippert oranje Accu ! ordt opgeladen.

. itgangsspanning lager dan RI lo o0 | Sio cachan elij van het modele.

Mroen Accu is volledig opgeladenP vlottermodus.

/nippert rood Vr is een 0out opgetreden dzie Droblemen oplossen op paginaIRTRe

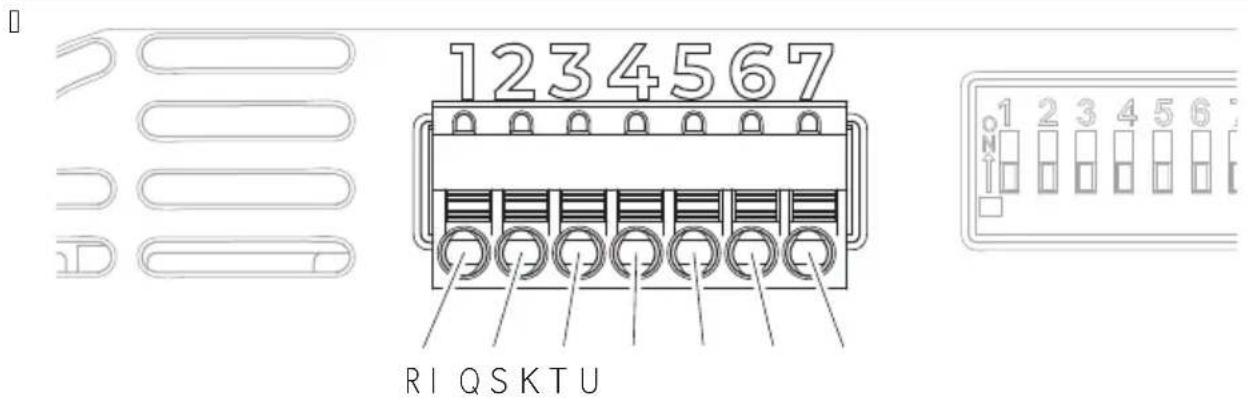

Tabel 81: Klemmenblok

P'N Aa5 ui i5g BeschrijPi5g
R L p-aansluiting	Ingang voor L p-signaal van de dynamo o0 contactslotsignaal d lem'RKe
I Sense p	. itgangsspanning signaal dpe
Q Sense -	. itgangsspanning signaal d-e
S Nemp R	Aansluiting voor temperatuursensor coptioneele
K Nemp I
T n' iet gebrui t
U n Signaal laadtoestand a2standsbediening

Acculaadfunctie

In de volgende situaties wordt een hoofllaadcyclus van de huishoudaccu gestart

a) bij stilstand van de dynamo, b) nadat de spanning onder de resetspanning is gedaald

In alle laadfasen is bijna de gehele mogelijke laadstroom beschikbaar voor de aanvullende voeding van gelijkstroomverbruikers zonder de accu te ontladen.

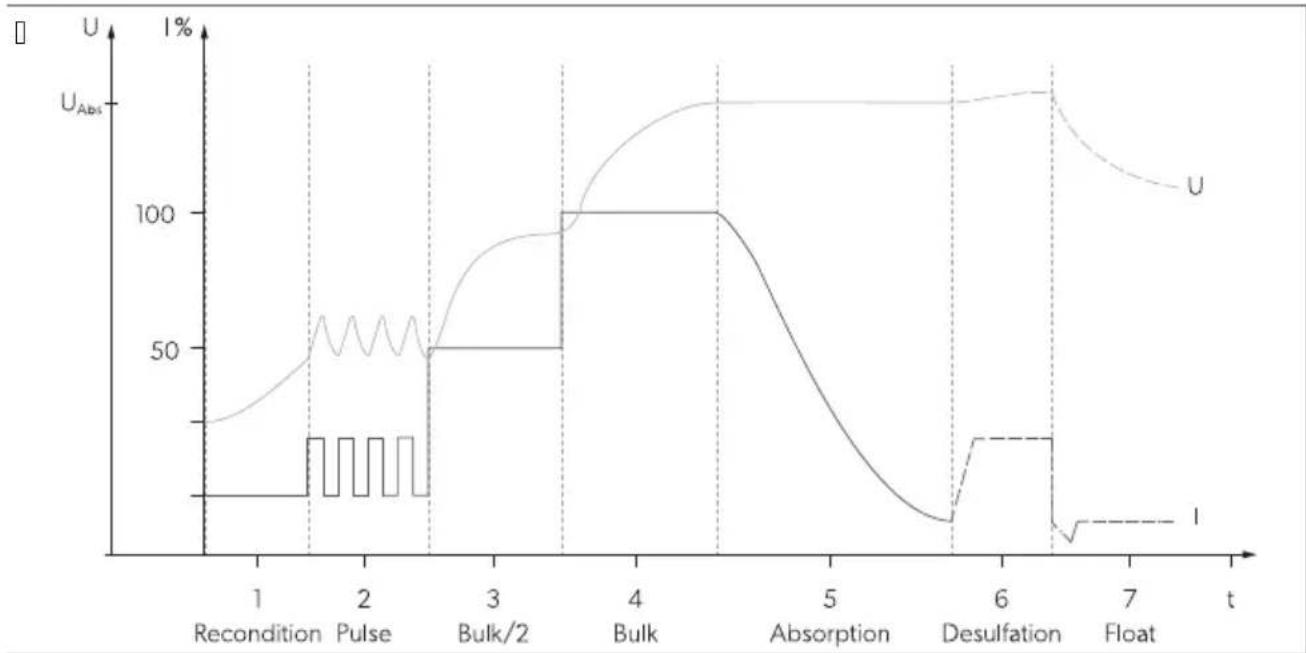

De laadkarakteristieken voor volledig geautomatiseerd continu bedrijf zonder belasting worden I.U.-karakteristieken genoemd.

Als er een laadcurve van de loodaccu (dAMMP gel/ natte accu) wordt ingesteld en de accu volledig is ontladen (accuspanning < 10 V), begint de lader met een beperkte stroom op te laden om de toestand van de accu te analyseren.

Aan het begin van het laadproces wordt de lege accu continu opgeladen met behulp van de maximale laadstroom (I max). Na verloop van tijd neemt de laadstroom toe tot I max. Diep ontladen loodaccu's worden opgeladen met een lagere laadstroom totdat de accuspanning hoger is dan 10 V. De duur van de I-fase is afhankelijk van de toestand van de accu, de belasting door verbruikers en de laadtoestand. Om veiligheidsredenen wordt de I-fase na uiterlijk 24 uur beëindigd in het geval van defecte accucellen of iets dergelijks.

De U-fase begint wanneer de accu volledig is opgeladen. De laadstroom wordt verlaagd. Tijdens de U-fase wordt de accuspanning constant op een hoog niveau gehouden. De duur van de U-fase is afhankelijk van het accutype en de mate van ontlading.

Er wordt een constante stroom geleverd, waardoor de accuspanning kan stijgen tot de maximale waarde. De desulfateringsfase wordt niet gebruikt voor GFD-accu's.

De I-fase dient voor het behoud van de accucapaciteit (I max). De I-fase loopt met een lagere laadspanning en variabele stroom. Als er gelijkstroomverbruikers zijn aangesloten, worden deze door het toestel van stroom voorzien. Alleen als het benodigde vermogen hoger is dan de capaciteit van het toestel, wordt dit aanvullende

vermogen door de accu geleverd. De accu wordt dan ontladen totdat het toestel weer in de I-fase komt en de accu oplaadt. De I-fase is beperkt tot tussen 18 en 24 uur, afhankelijk van het accutype.

9 Installatie

Voor installatie

Neem de volgende instructies in acht bij het gebruik van de montageplaats: a) Zorg ervoor dat het montageoppervlak vlak en stevig is. b) Kies een goed geventileerde montageplaats om oververhitting te voorkomen. c) Houd een afstand van minstens 10 cm tot de ventilatieopeningen van de koelventilator.

Kies een geschikte montageplaats om de stroomkabels op de accu aan te sluiten.

De oplader monteren

Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

Zorg ervoor dat de motor van het voertuig en de acculaders zijn uitgeschakeld.

1. Zet de schakelaar in de stand OFF. Schroef de oplader op het montageoppervlak.

De kabeldoorsnede van de voedingskabels is afhankelijk van het model en de kabellengte.

Tabel 82: Kabeldoorsnede

Kies voedingskabels met de geschikte doorsnede.

Acculader aansluiten

WAARSCHUWING: Gevaar voor elektrische schokken

Neem de aanbevolen kabeldoorsneden, kabellengtes en zekeringen in acht. Alleen MT LB 40, MT LB 80, MT LB 24-40 en MT LB 24-60: Sluit een externe zekering aan op de A+ aansluiting. Alleen MT LB 12/24-20, MT LB 12/24-40, MT LB 24/12-40 en MT LB 24/12-80: Plaats geen externe zekering in de A+ aansluiting. De ingangs- en uitgangsspanning mag niet hoger zijn dan 50 V.

WAARSCHUWING: Brandgevaar

Breng de zekeringen in de buurt van de accu's aan om de oplader te beschermen tegen kortsluiting en mogelijk verschroeien.

Zorg ervoor dat de polariteit niet wordt verwisseld.

Neem de volgende aanwijzingen in acht bij het aansluiten van de oplader. Bekijk de geschikte aansluitvariant? Aansluitvariant A op pagina RKQ, Aansluitvariant B op pagina RKQ en Aansluitvariant Z op pagina RKS. Gebruik geschikte meetinstrumenten.

Multimeter met gelijkspanningsmeting en automatische schaalfunctie.

Ampèremeter met directe meting van 1A schaal of hogere.

Sluit de acculader altijd aan alvorens de accu's aan te sluiten. Gebruik geen adereindhulzen. Strip de kabeluiteinden als volgt:

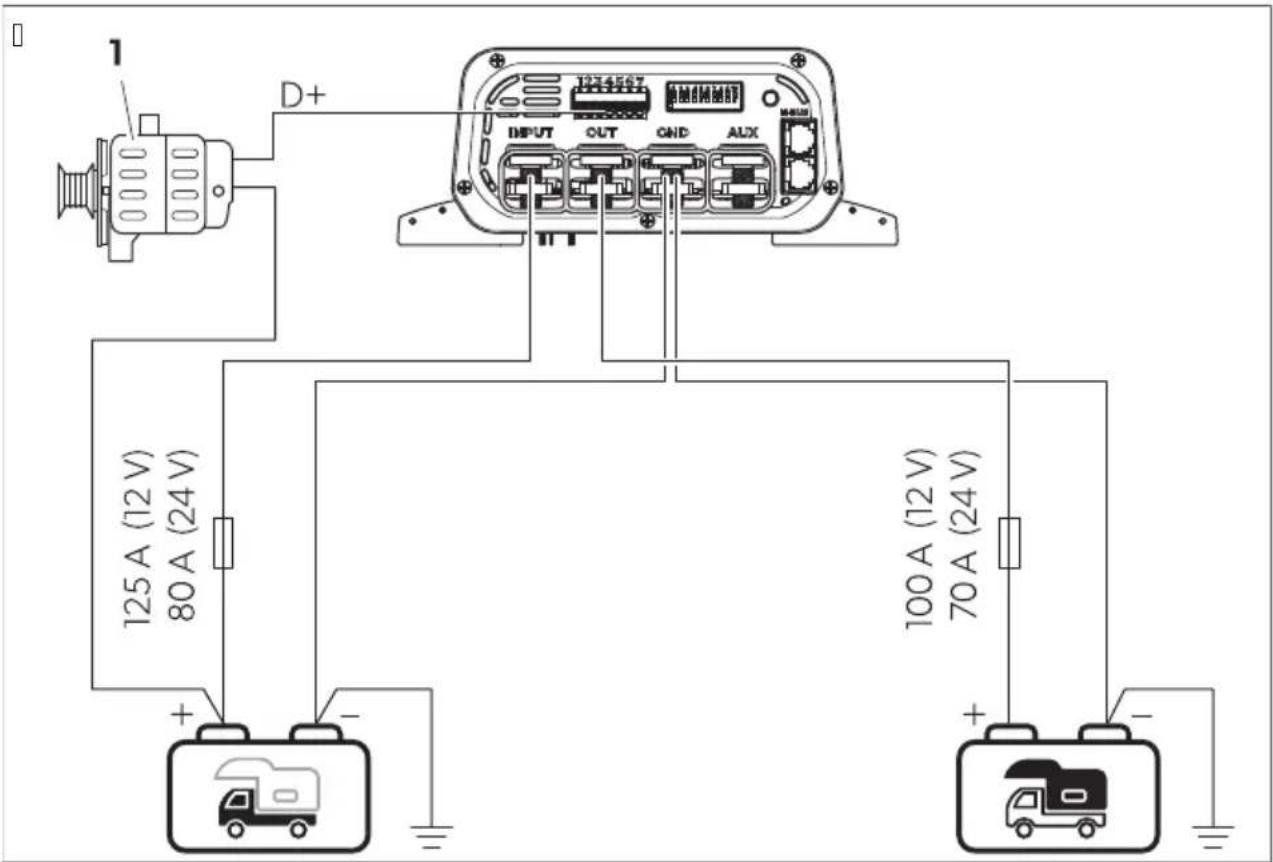

Tabel 83: Algemeen aansluitschema

NrC Beschri3Pi5g
R Wisselstroomdynamo
| NL | XQ touchdisplay daccessoiree
	j uishoudaccu
	Startaccu

R. Sluit de minpool van de startaccu en de huisaccu aan op GND.

1. Sluit de zekeringhouder aan op de pluspool van de startaccu.

Q. Sluit het andere uiteinde van de zekeringhouder aan op INPUT.

S. Plaats een zekering in de zekeringhouder.

K. Sluit de zekeringhouder aan op de pluspool van de huishoudaccu.

T. Sluit het andere uiteinde van de zekeringhouder aan op OUT.

U. Plaats de uitgangszekering in de zekeringhouder.

X. Sluit de signaaldraad van contactpunt aan op DV-IR van het klemmenblok.

Optioneel: Sluit de positieve signaalkabel van DV-SV voor de uitgangsspanningsregeling van DV-II van het klemmenblok aan op de pluspool van de huishoudaccu, en de negatieve signaalkabel van DV-SV van DV-IQ van het klemmenblok op de minpool van de huishoudaccu, met behulp van een kabel met een doorsnede van 1 mm². Deze aansluiting vermindert de spanningsval op voedingskabels tijdens het laadproces door een elektronisch regelapparaat.

RJ, tio5eel, allee5 Pa5 toe) assi5g o) mo elle5 MT LB 40, MT LB 80 MT LB 24-40, MT LB 24-60: Sluit een apparaat aan op de AUX-aansluiting, zie het aansluitschema, Aansluitvariant B op pagina en Aansluitvariant Z op pagina.

Aansluitvariant A

Aansluitvariant voor basisinstallatie met RI lo - o: | Slo -accu's.

Monteer zoals afgebeeld om de acculader aan te sluiten.

Tabel 84: Aansluitschema variant A

NrC Beschri3Pi5g
R Wisselstroomdynamo
	j uishoudaccu
	Startaccu

Aansluitvariant B

Aansluitvariant voor RI 10-systemen voor voertuigen zonder regeleenheid of met een externe scheidingsrelais.

Monteer zoals afgebeeld om de acculader aan te sluiten.

Tabel 85: Aansluitschema variant B

NrC Beschri3Pi5g
R Wisselstroomdynamo
I VWterne scheidingsrelaiskregeleenheid
Q /oel astP lamp enkoC andere RI 10 apparaten
	j uishoudaccu
	Startaccu

Aansluitvariant C

Aansluitvariant voor | Slo-systemen voor voertuigen zonder regeleenheid of met een externe scheidingsrelais.

Monteer zoals afgebeeld om de acculader aan te sluiten.

Tabel 86: Aansluitschema variant C

NrC Beschri3Pi5g
R Wisselstroomdynamo
I VWterne scheidingsrelaiskregeleenheid
Q /oel astP lamp enkoC andere RI lo apparaten
	j uishoudaccu
	Startaccu

N-B; S-net/er0e5 aa5sluite5

Ma als volgt te! er om een '-B. S-net! er aan te sluiten.

10 Configuratie

Gebruik een kleine schroevendraaier om de LED-schakelaars voorzichtig in de vereiste stand te zetten.

Deze functie kan alleen worden geactiveerd door de LED-schakelaar, niet door een externe regelaar (optioneel NL I XO-display of mobiele app).

Verschuif de LED-schakelaar in overeenstemming met het type dynamo van uw voertuig.

Tabel 87: Dynamoconfiguratie

D'P-scha0elaar-) ositie 8gri3s9	Fu5ctie
		12IV=24IV
	Standaard dynamo	Meactiveerd RQPQlo I TPTlo
		Medeactiveerd RI PUlo I KPSlo
	Slimme dynamo	Meactiveerd RRFUlo I QPSlo
		Medeactiveerd RJ PXlo I RPTlo

Gebruik alleen accu's die geschikt zijn voor de aangegeven laadspanning.

Selecteer het laadprogramma dat geschikt is voor het gebruikte type huisaccu op basis van de specificaties van de accufabrikant, de informatie over de laadkarakteristieken (zie Acculaadfunctie op pagina RSXe) en de technische gegevens (zie Technische gegevens op pagina RTIe). De aangegeven laadtijden zijn van toepassing op een gemiddelde omgevingstemperatuur van 20 °C.

Het instellen van het laadprogramma kan worden geactiveerd met de LED-schakelaar op de lader of, indien er een Bluetooth B.S-apparaat aanwezig is in het B.S-netwerk, via het NL | XQ-display of via de mobiele app.

Schuif de LED-schakelaars in de stand die is weergegeven in onderstaande tabel om het laadprogramma in te stellen voor het desbetreffende type huishoudaccu.

Tabel 88: Configuratie laadkarakteristieken

D'P-scha-0elaar) osi-tie 8gri3s9	Fu5ctie
	Laa ) ro-gramma	Max( s) a55i5g 8; a(s 9		Dru) ) els) a5-5i5g 8; Moat 9		Max( esullate-ri5gss) a55i5g
		12IV=24IV	12IV 24IV	12IV 24IV=	==	==
	Melaccu's	RSPI lo cYJ lu QTJ lmin e	I XPSio dYJ lu QTJ lmin e	RQPTlo I UPI lo OFF OFF
	loodzuur-o AMMkR-accu's	RSPSio oQJ lu I SJ lmin e	I XPXio dQJ lu I SJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl -accu's	RSPUlo oQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl -accu's met ontz! aveling	RSPUlo oQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo RK2Ulo QRPSlo
	gFDkR accu's	RSPSio cl J i u TJ lmin e	I XPXio dl J i u TJ lmin e	RQ2Xlo I UPTlo OFF OFF
	gFDkl accu's	RSPI lo c QJ lmin e	I XPSio d QJ lmin e	RQPTlo I UPI lo OFF OFF
	gFDkQ accu's	RSPTlo cl J i u TJ lmin e	I YPI lo dl J i u TJ lmin e	RQ2Xlo I UPTlo OFF OFF
	gFDkS accu's	RSPKlo oQJ i u YJ lmin e	I YIo oQJ lu YJ lmin e	OFF OFF OFF OFF

De stille modus kan worden gebruikt om niet te worden gestoord door de ventilatoren of alarmen. Door deze modus te activeren kan de maximale laadstroom verlaagd zijn om de integriteit te waarborgen. De stille modus kan worden geactiveerd met de LED-schakelaar op de oplader of, indien er een Bluetooth B.S-apparaat aanwezig is in het B.S-netwerk, via het display of via de mobiele app.

Schuif de LED-schakelaar naar de gewenste modus.

Tabel 89: Configuratie stille modus

D’P-scha0elaar) ositie 8gri3s9 Fu5ctie
	Stille modus aan
	Stille modus uit

De ingangsstroombegrenzing instellen

Deze instelling beperkt de ingangsstroom naar de oplader. Dit kan handig zijn wanneer de stroombron (bijv. dynamo) niet zo krachtig is. Deze instelling kan worden geactiveerd om het systeem niet te belasten. Deze functie kan alleen worden geactiveerd door de LED-schakelaar, niet door een externe regelaar (display of app).

Verschuif de LED-schaakelaar dienovereenkomstig.

Tabel 90: Configuratie uitgangsstroombegrenzing

D'P-scha0elaar-) ositie 8gri3s9	Fu5ctie Mo el	MaxC i5-ga5gsstroom	Begre5s e i5-ga5gsstroom
	Stroombegrenzing aan	MN gB SJ KK1A QJ 1A
		MN gB XJ YK1A KJ 1A
		MN gB I S-SJ KK1A SJ 1A
		MN gB I S-TJ UK1A SJ 1A
		MN gB RI kI S-I J TJ 1A QJ 1A
		MN gB RI kI S-SJ YK1A KK1A
		MN gB I SkRI -SJ SJ 1A I J 1A
		MN gB I SkRI -XJ KK1A I K1A
	Stroombegrenzing uit

De uitgangsstroombegrenzing instellen

Voor elk model kunt u de uitgangsstroombegrenzing instellen op een van drie uitgangsstroomwaarden. Deze instelling kan handig zijn als de maximale uitgangsstroom de aanbevolen waarden voor het opladen van huishoudaccu's overschrijdt, zoals over het algemeen gebeurt bij AGM- of loodzuuraccu's.

Deze functie kan alleen worden geactiveerd door de LED-schakelaar, niet door een externe regelaar (optioneel NL IXQ-display of mobiele app).

Verschuif de LED-schakelaar dienovereenkomstig.

Tabel 91: Configuratie uitgangsstroombegrenzing

Mo el D'P-scha0elaar) ositie 8gri3s9
MN gB SJ SJ IA QJ iA I J IA
MN gB XJ XJ IA TJ iA SJ IA
MN gB I S-SJ SJ IA QJ iA I J IA
MN gB I S-TJ TJ IA SKiA QJ iA
MN gB RI kl S-I J I J IA RKiA RJ iA
MN gB RI kl S-SJ SJ iA QJ iA I J iA
MN gB I SkRI -SJ SJ iA QJ iA I J iA
MN gB I SkRI -XJ XJ iA TJ iA SJ iA

11 Gebruik

Systeemcontrole uitvoeren

De laadtoestand (SoC) van de huishoudaccu moet ten minste 50% van de capaciteit bedragen.

R. Schakel de motor uit.

1. Gebruik een voltmeter om de spanning van de huishoudaccu te controleren.

Q. Controleer of de LED-schakelaarinstellingen voor het accutype en voor het type dynamo (traditioneel of slimme) correct zijn.

S. Zet de schakelaar in de stand ON.

- De ledlampjes gaan rood of oranje branden om aan te geven dat de accu wordt opgeladen.

Controleer de spanning van de huishoudaccu met de voltmeter en vergelijk deze met de vorige meting.

De spanning moet hoger zijn dan voorheen.

Controleer de maximale stroomgegevens na 1 minuut nog eens met een stroomtang.

Deze duurt enkele seconden als de huishoudaccu volledig is opgeladen.

Controleer de spanning van de startaccu bij de accupolen met een voltmeter en vergelijk deze met de spanning tussen de pluspool en de minpool van de oplader.

Het verschil tussen de twee aansluitingen mag maximaal 1 volt bedragen. Als het spanningsverschil groter is dan 1 volt, gebruik dan een voedingskabel met een grotere doorsnede voor de aansluiting op de pluspool van de startaccu. Verbeter ook de massa-aansluiting.

12 Reiniging

Het toestel is onderhoudsvrij.

Reinig het product af en toe met een vochtige doek.

13 Problemen oplossen

Fout Mogeli30e oorzaa0 Voorstel tot o) lossi5g
L e oplader ! er t niet. L e leds gaan niet branden.	Breu en oô losse aansluitingen bij de voedings abels.	> Zontroleer de abels op beschadiging oô losse aansluitingen.eem contact op met een er ende lantenservice als u geen ̈out unt vinden.
	Vr is geen L p-signaal gedetecteerd.L e start- enkoô huisaccu heec een in-correcte spanning.	> Zontroleer oô de L p correct is aan-gesloten en niet defect is.> Zontroleer oô de spanning van de startaccu enkoô de huisaccu correct is.
	Vr is ortsluiting ontstaan. Als de ze ering van het toestelis geactiveerd door overstroom?moet deze ! orden vervangen dooreen bevoegde lantenservice.
j et ledlampje nippert rood en er lin t een pieptoon.	Noestelze ering is defect. Als de ze ering van het toestelis geactiveerd door overstroom?moet deze ! orden vervangen dooreen bevoegde lantenservice.

14 Verwijdering

Verpakkingsmateriaal recyclen. Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.

Als u het product definitief wilt verwijderen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschriften. Het product kan gratis worden afgevoerd.

Als het product niet-vervangbare batterijen, oplaadbare batterijen of lichtbronnen bevat, hoeft u die niet te verwijderen voordat u het product afvoert.

15 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de vestiging van de fabrikant in uw land of via dometic.com of de dealer waar u het product hebt gekocht.

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

Een kopie van de factuur met datum van aankoop, de reden voor de claim of een beschrijving van de fout.

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.
