Mærke	Dometic
Model	Büttner MT LB2412-40
Kategori	Batterioplader
Produkttype	Intelligent batterioplader
Indgangsspænding	230 V AC, 50-60 Hz
Udgangsspænding	12 V eller 24 V (automatisk valg)
Maksimal udgangsstrøm	40 A
Kompatible batterityper	Bly-syre, AGM, GEL, Lithium (LiFePO4)
Nominel effekt	960 W (12 V) / 960 W (24 V)
Mål (L × B × H)	280 × 180 × 90 mm
Vægt	2,4 kg
Beskyttelse	Polvendthed, overophedning, overbelastning, kortslutning
Display	LED statusindikatorer (opladning, fejl)
Køling	Termostatstyret ventilator
Driftstemperatur	-20 °C til +50 °C
Beskyttelsesgrad	IP20
Indgangskabellængde	1,8 m
Udgangskabellængde	1,2 m (med klemmer)
Vægmontering mulig	Ja (monteringshuller)
Vedligeholdelse og rengøring	Afbryd og rengør med en tør klud
Sikkerhed	Må ikke nedsænkes, brug på et tørt og ventileret sted
Reservedele	Tilgængelige (sikringer, ventilator, kabler)
Reparabilitet	Reparabilitetsindeks: 7,5/10

Ofte stillede spørgsmål - Büttner MT LB2412-40 DOMETIC

Hvilke batterityper kan jeg oplade med denne oplader?

Denne oplader understøtter blybatterier (bly-syre, AGM, GEL) og lithiumbatterier (LiFePO4).

Hvordan vælger jeg udgangsspændingen?

Opladeren registrerer automatisk batteriets spænding (12V eller 24V). Du skal ikke gøre noget.

Hvad betyder den konstante røde LED-indikator?

En konstant rød indikator angiver en fejl: polvendthed, kortslutning eller defekt batteri. Kontroller tilslutningerne.

Kan jeg lade opladeren være tilsluttet permanent?

Ja, opladeren skifter til vedligeholdelsestilstand efter fuld opladning for at undgå overbelastning.

Ventilatoren larmer, er det normalt?

Ja, ventilatoren aktiveres afhængigt af belastning og temperatur. Normal støj indikerer tilstrækkelig køling.

Hvordan rengør jeg opladeren?

Afbryd den og tør den af med en tør klud. Brug ikke væske.

Hvad er den minimale afstand omkring opladeren for ventilation?

Efterlad mindst 10 cm fri plads omkring opladeren for at sikre god luftcirkulation.

Kan jeg oplade et helt afladet batteri?

Ja, opladeren kan genstarte et afladet batteri ned til 2V (12V) eller 4V (24V).

Hvor kan jeg finde reservedele?

Reservedele (sikringer, ventilator, kabler) fås hos Dometics kundeservice.

Er opladeren egnet til udendørs brug?

Nej, den er designet til indendørs brug (IP20). Beskyt den mod regn og fugt.

BRUGSANVISNING Büttner MT LB2412-40 DOMETIC

6 Beooget brug

Rigtige henvisninger....RTQ

Forklaring af symboler....RTQ

Generelle sikkerhedshenvisninger....RTS

Leveringsomfang....RTT

Tilbehør.... RTT

Korrekt brug....RTT

Målgruppe....RTU

Teknisk beskrivelse.... RTU

Montering....RUR

Konfiguration....RUX

Betjening.... RXI

Rengøring.... RXQ

1 Vigtige sikkerhedsanvisninger

Læs og følg alle disse anvisninger, retningslinjer og advarsler i denne produktvejledning grundigt for at sikre, at du altid installerer, bruger og vedligeholder produktet korrekt. Disse anvisninger skal opbevares sammen med dette produkt.

Ved at benytte produktet bekræfter du hermed, at du har læst alle anvisninger, retningslinjer og advarsler grundigt, og at du forstår og er indforstået med de vilkår og betingelser, der er fastlagt heri. Du er indforstået med kun at bruge dette produkt til det beregnede formål og anvendelse i overensstemmelse med anvisningerne, retningslinjerne og advarslerne i denne produktvejledning samt i overensstemmelse med alle de gældende love og forskrifter. Manglende læsning og ignorering af disse anvisninger og advarsler kan medføre skader på dig selv og andre, skade på dit produkt eller skade på anden ejendom i nærheden. Der tages forbehold for eventuelle ændringer og opdateringer af denne produktvejledning samt anvisningerne, retningslinjerne og advarslerne samt den tilhørende dokumentation. Se documents.dometic.com for de nyeste produktinformationer.

2 Forklaring af symboler

Et signalord vil identificere sikkerhedsmeddelelser og meddelelser om skade på ejendom og vil også angive graden eller niveauet af farens alvor.

FARE

Angiver en farlig situation, som medfører dødsfald eller alvorlig skade, såfremt den ikke undgås.

ADVARSEL

Angiver en farlig situation, som kan medføre dødsfald eller alvorlig skade, såfremt den ikke undgås.

FORSIGTIG

Angiver en farlig situation, som kan medføre mindre eller lette skader, såfremt den ikke undgås.

Angiver en situation, som kan medføre materielle skader, såfremt den ikke undgås.

Perhold også sikkerhedsbestemmelser og forskrifter, der er udstedt og autoriseret af producenten.

ADVARSEL: Fare for elektrisk stød

Hvis apparatet har synlige beskadigelser, må apparatet ikke tages i brug. Hvis dette apparats strømkabel er beskadiget, skal det udskiftes for at undgå sikkerhedsfarer. Reparationer på dette apparat må kun foretages af fagfolk. Korrekte reparationer kan medføre betydelige farer. Anvend kun tilbehør, der anbefales af producenten. Ingen af komponenterne må på nogen måde ændres eller tilpasses. Afbryd apparatet fra strømforsyningen før brug. Før hver rengøring og vedligeholdelse, før sikkerhedsstik.

ADVARSEL: Risiko for personskade

Apparatets kabler og betjeningsenhed kan udgøre en risiko for indvikling, strangulering samt for at snuble over eller træde på dem, hvis de ikke placeres korrekt. Sørg for at overskydende bånd og strømkabler placeres på en sikker måde.

Sammenlign spændingsspecifikationen på datapladen med den elektriske forsyning, der er til rådighed, før ibrugtagningen. Sørg for, at andre genstande ikke kan forårsage en kortslutning i apparatets kontakter. Kontroller, at de negative og positive poler aldrig kommer i kontakt med hinanden. Brug ikke kabler som greb.

3.1 Sikker installation af apparatet

Montér aldrig apparatet i områder, hvor der er fare for en gas- eller støveksplosion.

ADVARSEL: Fare for personskader

Sørg for at apparatet står sikkert! Apparatet skal opstilles og fastgøres sikkert, så det ikke kan vælte eller falde ned. Når apparatet placeres, skal man sørge for, at alle kabler er fastgjort forsvarligt for at forhindre fare for at snuble.

ADVARSEL: Fare for beskadigelse

Stil ikke apparatet i nærheden af varme kilder, varmeapparater, direkte sollys, gasovne osv. Stil apparatet et tørt sted, der er beskyttet mod stænkvand.

3.2 Sikkerhed under anvendelse af apparatet

Vær opmærksom på, at dele af apparatet stadig kan være spændingsførende, når sikringen har udløst. Gør det ikke i stand, når apparatet stadig er i brug.

ADVARSEL Fare for elektrisk stød

Kontrollér, at apparatets luftind- og -udgange ikke er tildækket. Sørg for god ventilation. Apparatet må ikke udsættes for regn.

3C3 Sikkerhedsforanstaltninger ved håndtering af batterier

ADVARSEL Fare for elektrisk stød

Batterier indeholder aggressive og ætsende syrer. Undgå, at batterivæske kommer i kontakt med din krop. Skyl den pågældende del af kroppen grundigt med vand, hvis din hud kommer i kontakt med batterivæske. Kontakt straks en læge, hvis du får væskelser på grund af syrer. Bær ikke metalgenstande som f.eks. ure eller ringe, når du arbejder på batterier. Blysyre-batterier kan frembringe kortslutningsstrøm, der kan medføre alvorlige forbrændinger. Brug kun isoleret værktøj. Undlad at placere metaldele på batteriet og undgå, at der falder nogen former for metaldele ned på batteriet. Lad det ikke forårsage gnister eller kortslutning af batteriet og andre elektriske enheder. Bær beskyttelsesbriller og beskyttelsestøj, når der arbejdes på batterier. Berør ikke dine øjne, når du arbejder på batterier. Anvend udelukkende genopladelige batterier. Brug ikke disse batterier.

Forsøg aldrig at oplade et frosset eller defekt batteri. Stil batteriet på et frostfrit område og vent, indtil batteriet har aklimatiseret sig til udenomstemperaturen. Start derefter opladningsprocessen. Brug af åben ild eller gnistdannelse i nærheden af motoren eller et batteri er forbudt. Hold batteriet væk fra varme kilder.

ADVARSEL Fare for elektrisk stød

Kontrollér, at polerne vender korrekt, når batteriet tilsluttes.

Følg anvisningerne fra batteriproducenten og dem fra producenten af systemet eller køretøjet, som batteriet anvendes i. Hvis batteriet skal fjernes, skal du først afbryde stelforbindelsen. Afbryd alle tilslutninger og alle forbrugere fra batteriet, før det fjernes. Opbevar kun fuldt opladede batterier. Genoplad opbevarede batterier regelmæssigt. Du må ikke bære batteriet på dets poler.

Sikkerhedsforanstaltninger ved håndtering af lithiumbatterier

Du må kun installere batteriet i omgivelser med en omgivelsestemperatur på mindst 0 °C. Undgå dyb afladning af batterierne.

Sikkerhedsforanstaltninger ved håndtering af blysyrebatterier

Bly-syre-væsken i batteriet kan afgive dampe og forårsage en syrelugt. Brug kun batteriet i et område med god udluftning.

ADVARSEL Fare for elektrisk stød

Batteriet er forseglet. Du må ikke vende batteriet på siden eller på hovedet. Anbring batteriet på en vandret overflade. Kontrollér syreniveauet regelmæssigt i åbne blysyrebatterier. Oplad straks dybt afladede blysyrebatterier for at undgå sulfatering.

4 Læsningsoversigt

b Z-L Z-L-oplader

b Sikring ^p XJ |A

b SikringP RRJ |A

b Batteritemperatursensor

5 Tilbehør

1 om) o5e5t ArtC5rC
L isplay NL I XQ YTI J J J XQI K

6 Korrekt brug

Batteriladeren er beregnet til at overvåge og oplade forsyningsbatterier i fritidskøretøjer via generatoren under kørslen.

Opladeren er beregnet til at oplade følgende batterityper:

b Blysyrebatterier (vådbatterier)

b Bly-gel-batterier, bly-silikabatterier, AGM-batterier, GEL-batterier

Batteriladeren er ikke beregnet til at oplade andre batterityper, f.eks. Li-ion, NiMH osv.

Opladeren er egnet til:

b Montering i fritidskøretøjer, b Stationær eller mobil brug, b Indendørs brug

Opladeren er i e egnet tila

b' etdric

b. dendørs brug

Denne vejledning giver dig oplysninger om, hvad der er nødvendigt med henblik på en korrekt montering og korrekt drift af produktet. Forkert montering og korrekt drift eller vedligeholdelse medfører utilstrækkelig ydeevne og mulige fejl.

Producenten påtager sig intet ansvar for ødelæggelser eller skader i forbindelse med produktet, der skyldes

forkert montering eller forbindelse inklusive for høj spænding, forkert vedligeholdelse eller brug af uoriginale reservedele, der ikke stammer fra producenten, ændringer på produktet uden udtrykkelig tilladelse fra producenten, brug til andre formål end dem, der er beskrevet i vejledningen. Producenten forbeholder sig ret til at ændre produktets udseende og produktspecifikationer.

7 Målgruppe

Den elektriske installation og opsætning af apparatet skal udføres af en kvalificeret elektriker, som har godtgjort sine evner og sit kendskab med henblik på konstruktion og betjening af elektrisk udstyr og installationer, og som er bekendt med de gældende nationale forskrifter, hvor udstyret skal installeres og/eller anvendes, og som har modtaget sikkerhedsuddannelse med henblik på at kunne identificere og undgå de involverede farer.

Alle andre handlinger er også beregnet til ikke-professionelle brugere.

8 Teknisk beskrivelse

Generel beskrivelse

Opladeren lader forsyningsbatteriet via generatoren med ladestrøm under forsyningen.

b MN gB SJ a SJ lA

b MN gB XJ a XJ lA

b MN gB | S-SJ a SJ |A

Overensstemmelse med ladekarakteristikken, selv når batteriet oplades med tilsluttede enheder.

Sikrer parallel drift af opladeren med andre ladere, f.eks. netforsyningsladere, solcellesystemer eller generatorer.

Automatisk kompensation for spændingstab som følge af ladekablets længde til forsyningsbatteriet.

A. M-tilslutning egnet til styreudgang, splitopladningsrelæ eller elektriske apparater.

Overensstemmelse med B. SkZi-B. S-protokoller.

Opladeren har følgende beskyttelsesmekanismer:

Højspændingsbeskyttelse

Gavspændingsbeskyttelse

Beskyttelse mod høj temperatur

Beskyttelse mod lav temperatur for LiFePO4-batterier

Beskyttelse mod overopladning af batteriet, også med temperatursensorer

Opladeren kan tilsluttes til displayet eller via den valgfrie fjernbetjening. Hvis der findes en Bluetooth-enhed i Bluetooth-netværket, kan man anvende mobilappen til at styre opladeren.

Lad en temperatursensor tilsluttes til monitoren for at overvåge batteritemperaturen under opladningsprocessen.

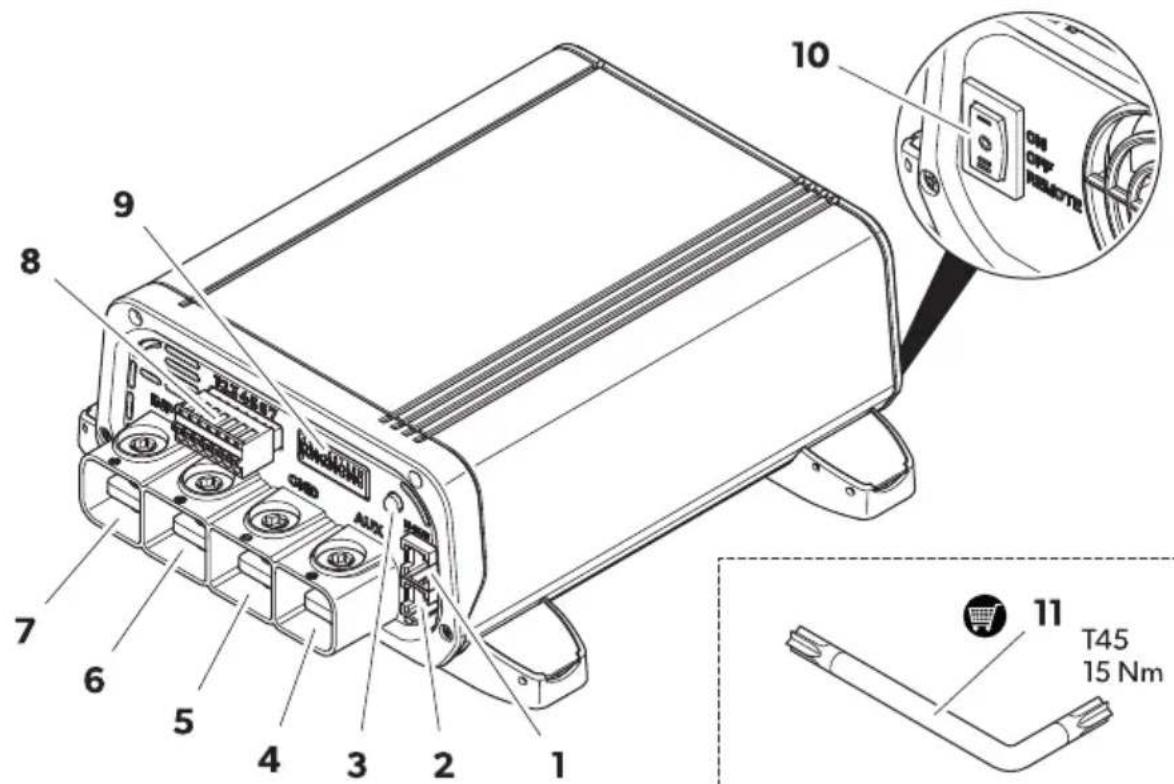

Beskrivelse af apparatet

Tabel 92: Tilslutninger og betjeningselementer

NrC Beteg5else BesOriPelse
R' -B. S' -B. SkZI-B. S tilslutning R
I' -B. S' -B. SkZI-B. S tilslutning I
Q n Status-gVL
S A. m A. m-tilslutning
K Jord Nilslutning til stel eller torsyningsbatteriets negative pol
T O. N Nilslutning til torsyningsbatteriets positive pol
U I' D. N Nilslutning til startbatteriets positive pol
X n /lemmeblo til signal abler
Y n L ID-oms iftere til indstillinger
RJ	ON k OFF k Remote	/onta t dændtkslu etkøjernbetjeninge
RR n NorW-nøgle ovalgårie

Tabel 93: Status-LED

LED BesOriPelse

Mrøn - blin er Batteriopladning.Spænding højere end RI lo eller I Sio dachængigt a0 modellene.

Orange Batteriopladning.- blin er . dgangsspænding lavere end RI lo eller I Sio dachængigt a0 modellene.

Mrøn Batteri helt opladet 9 vedligeholdelsesopladning.

hød - blin er L er opstod en 0ejl dse . dbedring a0 0ejl på side RXQe

ST'1 BEN	Beteg5else	Bes0riPelse
R	L p lemme	Indgang til generatorens L p signal eller tændingslåsesignalet d lemme RKe
ST'1 BEN Beteg5else Bes0riPelse
I Sense p		Signal dpe udgangsspænding
Q Sense -		Signal d-e udgangsspænding
S Nemp R		Nilslutning til temperatursensor dvalgörite
K Nemp I
T n I e anvendt
U n Fjernsignal for ladetilstand

Batteriladestrøm

Lad en netladecyklus startes på forsyningsbatteriet i følgende situationer: efter stop af generatoren, efter fald til under nulstillingsspændingen.

Der henvises til ladekarakteristikkerne for fuldautomatisk kontinuerlig drift uden overvågning som I.U.-karakteristik.

1, 2: Analysefase, konditionering og impuls

Hvis der er indstillet en kurve for opladning af blybatterier (AGM-, gel- og vådbatterier) og batteriet er helt afladet (batterispænding under 8 V), begynder opladeren at oplade med en begrænset strøm for at analysere batteriets tilstand.

3, 4: I-fase, konstant strømfase (bulk)

I begyndelsen af ladeprocessen lades det flade batteri konstant med den maksimale ladestrøm (I). Ladestrømmen formindskes til 0,1 I efter 1 minut. Helt afladede blybatterier lades med reduceret ladestrøm, indtil batterispændingen er over 12 V. Varigheden af I-fasen afhænger af batteriets tilstand, belastningen fra forbrugere

og ladetilstanden. Af sikkerhedsmæssige årsager afsluttes I-fasen efter maks. 12 timer i tilfælde af battericelledefekt eller lignende.

R-øasen starter, når batteriet er helt opladet. Ladestrømmen reduceres. Under R-øasen holdes batterispændingen konstant på et højt niveau. Varigheden af R-øasen afhænger af batteritypen og af ladningens dybde.

6: Desulfateringsfase

Der leveres en konstant strøm, så batterispændingen stiger uafhængigt til den maksimale værdi. Denne fase anvendes i forbindelse med gel- og AGM-batterier.

7: 2-faset vedligeholdelsesfase - Float

Denne fase anvendes til at opretholde batterikapaciteten. I denne fase køres med sænket ladespænding og variabel strøm. Hvis der er tilsluttet forbrugere, forsynes de af apparatet. Kun hvis den nødvendige effekt overskrider apparatets kapacitet, forsynes denne ekstra effekt af batteriet. Batteriet aflades i det tilfælde, indtil apparatet igen kommer i denne fase og oplader batteriet. Denne fase er begrænset til mellem 1 og 24 timer afhængigt af batteritypen.

9 Montering

Fyr installationsvejledning

Overhold følgende anvisninger, når du vælger installationsstedet:

Kontrollér, at monteringsoverfladen er fast og vandret.

Vælg et installationssted med god udluftning for at undgå overophedning.

Overhold en afstand på 20 cm til ventilationsåbningerne for øleventilatoren.

Vælg et egnet installationssted til at tilslutte strømkablerne til batteriet.

Kontrollér, at køretøjets motor og batteriladerne er slukkede.

Stil kontakten på positionen OFF.

Skru opladeren fast på monteringsfladen.

Bestemmelse af eltilslutningen

Vælg strømablerne med det egnede tværsnit.

Tilslutning af batterierne

ADVARSEL: Fare for elektrisk stød

Overhold de anbefalede kabeltværsnit, kabellængder og sikringer.

1 uden MT LB 40, MT LB 80, MT LB 24-40 og MT LB 24-60: Tilslut en ekstern T-sikring til A-tilslutningen. 1 uden MT LB 12/24-20, MT LB 12/24-40, MT LB 24/12-40 og MT LB 24/12-80: Sæt ikke en ekstern sikring i A-tilslutningen. Indgangs- og udgangsspændingen må ikke overstige QKlo.

Anbring sikringen i nærheden af batterierne for at beskytte opladeren mod kortslutning og mulig brand.

VIGTIGT: Fare for personskade

Polerne må ikke byttes om.

Overhold følgende anvisninger, når du tilslutter opladeren:

Vælg den pågældende tilslutningsvariant: Tilslutningsvariant A på side RUSP, Tilslutningsvariant B på side RUK og Tilslutningsvariant Z på side RUT. Brug egnede måleinstrumenter.

Multimeter med måling af jævnstrømsspænding, I J J lo eller automatisk skalavælger

Amperetang med direkte måling af R J J IA skala eller højere

Tilslut altid opladeren før batterierne tilsluttes. Brug ikke forlængerledninger. Afisolér kabelenderne på følgende måde:

1. Tilslut sikringsholderen til startbatteriets positive pol. Tilslut den anden ende af sikringsholderen til INPUT. Sæt en sikring i sikringsholderen. Tilslut sikringsholderen til forsyningsbatteriets positive pol. Tilslut den anden ende af sikringsholderen til OUT. Sæt en udgangssikring i sikringsholderen. Tilslut L eller tændingssignalledningen på klemblokkens DI. Valgfrit: Tilslut det positive styresignal til udgangsspænding på 5 V, 5 Ve eller DI på klemblokken til forsyningsbatteriets positive pol, og det negative signal til 5 V, 5 Ve eller DI på klemblokken til forsyningsbatteriets negative pol ved hjælp af en ledning med et tværsnit på 1 mm². Denne tilslutning sænker spændingsfaldet på strømkablerne under opladningsprocessen via en elektronisk styreenhed. Valgfrit, hvis du bruger en eller flere MT LB 40, MT LB 80, MT LB 24-40, MT LB 24-60: Tilslut en enhed til AUX-tilslutningen, se tilslutningsskemaet for tilslutningsvariant B på side RUK og tilslutningsvariant Z på side RUT.

Tilslutningsvariant A

Tilslutningsvariant til grundlæggende installation med 12 V eller 24 V batterier.

Fortsæt som vist for at tilslutte batteriladeren.

Tabel 97: Tilslutningsskema Tilslutningsvariant A

NrC BesOriPelse
R Menerator
	Forsyningsbatteri
	Startbatteri

Tilslutningsvariant B

Tilslutningsvariant til køretøjer med et 12 V system med styreenhed eller splitopladningsrelæ.

Fortsæt som vist for at tilslutte batteriladeren.

Tabel 98: Tilslutningsskema Tilslutningsvariant B

NrC BesOriPelse
R Menerator
I V sternt splitopladningsrelæke stern styreenhed
Q /øles ab? lampe ogkeller andre RI lo enheder
	Forsyningsbatteri
	Startbatteri

Tilslutningsvariant C

Tilslutningsvariant til køretøjer med et 24 V system med styreenhed eller splitopladningsrelæ.

Fortsæt som vist for at tilslutte batteriladeren.

Tabel 99: Tilslutningsskema Tilslutningsvariant C

NrC BesOriPelse
R Menerator
I V sternt splitopladningsrelæke stern styreenhed
Q /øles ab° lampe ogkeller andre RI lo enheder
	Forsyningsbatteri
	Startbatteri

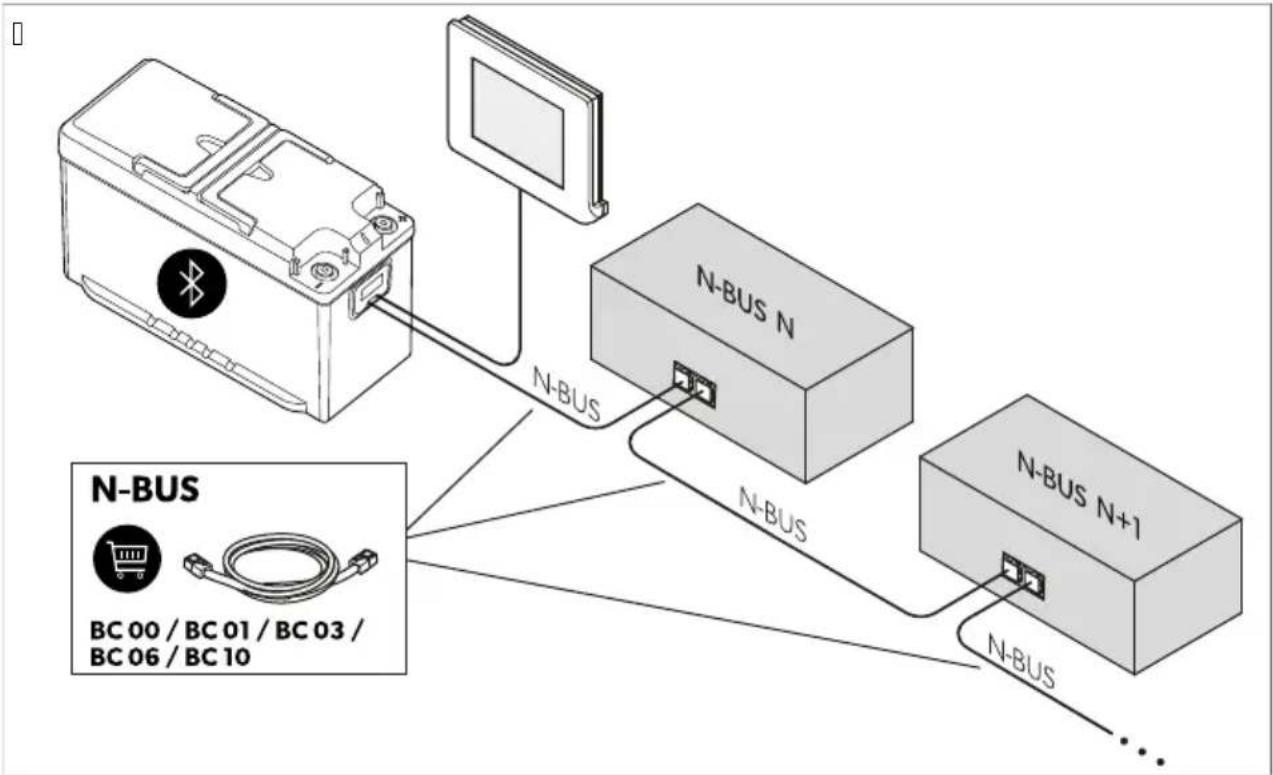

Tilslutningsvariant N-B; S-Setup

For at tilslutte et N-B, S-netværk skal du fortsætte som vist.

Brug en lille skruetrækker til forsigtigt at flytte ID-omskifteren til den ønskede position.

Denne funktion kan aktiveres via ID-omskifteren på en ekstern styreenhed, valgfrit via XQ-display eller mobilapp.

Flyt ID-omskifteren afhængigt af generatortypen i dit øretelefon.

Tabel 100: Generator-konfiguration

D’P-oms0iWter-) ositio5 8grx9	Fu50tio5
		12IV=24IV
	Standard-generator	a tiveret RQPQlo I TPTio
		dea tiveret RI PUlo I KPSlo
	Smart generator	a tiveret RRPUlo I QPSlo
		dea tiveret RJ PXlo I RPTlo

Indstilling af ladeprogrammet

Brug kun batterier, der er egnede til den specificerede ladespænding.

Vælg ladeprogrammet, der er egnet til den anvendte type forsyningsbatteri, i henhold til producentens specifikationer, informationerne i ladekurverne, se Batteriladefunktion på side 100, og de tekniske data, se Tekniske data på side 101. De specificerede ladetider gælder ved en gennemsnitlig omgivelsestemperatur på 20 °C.

Indstilling af ladeprogrammet kan aktiveres med ID-omskifteren på opladeren eller, såfremt der findes en Bluetooth®-enhed i Bluetooth®-netværket, via XQ-displayet eller via mobilappen.

Sæt ID-omskifteren hen på den viste position i tabellen nedenfor for at indstille ladeprogrammet for den pågældende type forsyningsbatteri.

Tabel 101: Konfiguration af ladekurve

D'P-oms0ilter-) ositio5 8grx9	Fu50tio5
	La e) ro-gram	Ma0sC s) z 5 i5g 8; a(s 9	Ve ligehol elses-s) z 5 i5g 8; Moat 9	Ma0sC esulMateri5gss) z 5 i5g
		12IV=24IV 12IV 24IV 12IV 24IV--- --- ---				---
	Bly-gel-batterier	RSPI lo cYJ lu QTJ lmin e	I XPSio dYJ lu QTJ lmin e	RQPTlo I UPI lo OFF OFF
	Blysyre- eller AMMkR-batterier	RSPSio cQJ lu I SJ lmin e	I XPXio dQJ lu I SJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl -batterier	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo OFF OFF
	AMMkl -batteries med desulCatering	RSPUlo cQJ lu RXJ lmin e	I YPSio dQJ lu RXJ lmin e	RQPTlo I UPI lo RK2Ulo QRPSlo
	gi-FeDOSkR-batterier	RSPSio cl Jiu TJ lmin e	I XPXio dl Jiu TJ lmin e	RQPXlo I UPTlo OFF OFF
	gi-FeDOSkl -bat-terier	RSPI lo d QJ lmin e	I XPSio d QJ lmin e	RQPTlo I UPI lo OFF OFF
	gi-FeDOSkQ-batterier	RSPTlo cl Jiu TJ lmin e	I YPI lo dl Jiu TJ lmin e	RQPXlo I UPTlo OFF OFF
	gi-FeDOSkS-batterier	RSPKlo cQJ lu YJ lmin e	I YIo dQJ lu YJ lmin e	OFF OFF OFF OFF

Indstilling af stille-funktion, valgfrit

Stille-funktionen anvendes for at undgå at blive forstyrret af ventilatoren eller alarmer. Ved at aktivere denne funktion kan den maksimale ladestrøm reduceres med henblik på at sikre dens integritet. Stille-funktionen kan aktiveres med LID-omskifteren på opladeren eller såfremt der findes en Bluetooth-B-S-enhed i B-S-netværket via displayet eller via mobilappen.

Flyt LID-omskifteren hen på den ønskede funktion.

Tabel 102: Konfiguration af stille-funktion

D’P-oms0iWter) ositio5 8grx9 Fu50tio5
	Stille-fun tion tændt
	Stille-fun tion slu et

Indstilling af indgangsstrømgrænse

Denne indstilling begrænser indgangsstrømmen til opladeren. Dette er velegnet, når strømkilden (f.eks. generatorer) ikke er så kraftig. Indstillingen kan aktiveres for ikke at belaste systemet. Denne funktion kan kun aktiveres af LID-omskifteren, ikke af en ekstern styreenhed, display eller app.

Flyt LID-omskifteren derefter.

Tabel 103: Konfiguration af indgangsstrømgrænse

D’P-oms0iWter-) ositio5 8grx9	Fu50tio5 Mo el	Ma0sC i5 - ga5gsstrym	Begrz 5set i5 - ga5gsstrym
	Strømgrænse tændt	MN gB SJ KKIA QJ IA
		MN gB XJ YKIA KJ IA
		MN gB I S-SJ KKIA SJ IA
		MN gB I S-TJ UKIA SJ IA
		MN gB RI kI S-I J TJ IA QJ IA
		MN gB RI kI S-SJ YKIA KKIA
		MN gB I SkRI -SJ SJ IA I J IA
		MN gB I SkRI -XJ KKIA I KIA
	Strømgrænse slu et

Indstilling af udgangsstrømgrænse

Du kan vælge mellem tre udgangsstrømme for hver model. Denne indstilling er velegnet i tilfælde af, at den maksimale udgangsstrøm overskrider de anbefalede værdier for opladning af batterier ombord, hvilket generelt kan forekomme med AGM- eller blysyrebatterier.

Denne funktion kan kun aktiveres af LID-omskifteren, ikke af en ekstern styreenhed, valgfrit NX-display eller mobilapp.

Flyt LID-omskifteren derefter.

Tabel 104: Konfiguration af udgangsstrømgrænse

Mo el D'P-oms0iliter) ositio5 8grx9
MN gB SJ SJ IA QJ iA I J IA
MN gB XJ XJ IA TJ iA SJ IA
MN gB I S-SJ SJ IA QJ iA I J IA
MN gB I S-TJ TJ IA SKiA QJ iA
MN gB RI kl S-I J I J iA RKiA RJ iA
MN gB RI kl S-SJ SJ iA QJ iA I J iA
MN gB I SkRI -SJ SJ iA QJ iA I J iA
MN gB I SkRI -XJ XJ iA TJ iA SJ iA

11 Betjening

Valg af kontrol af systemets driftstilstand

Ladetilstanden (såsom forsyningsbatteriet) skal være på for at kapaciteten kan udnyttes.

R. Stands motoren.

1. Brug et voltmeter til at kontrollere spændingen på forsyningsbatteriet. Q. Kontroller, om LID-omskifterindstillingerne er korrekte for batterikravene og generatortypen (almindelig eller smart). S. Sæt kontakten hen på positionen ON. K. Start motoren. Hvis LED'en lyser rødt eller orange, viser det, at opladningen af batteriet er i gang. T. Kontroller spændingen på forsyningsbatterierne med voltmeteret og sammenlign den med den tidligere måling.
2. Spændingen skal være højere end før. U. Kontroller de maksimale strømdata med en klemmemåler efter 1 minut.
3. Denne case varer et par sekunder, hvis forsyningsbatterierne er ladet helt op.

X. Kontroller startbatteriets spænding på batteripolerne med et voltmeter og sammenlign den med spændingen mellem opladerens positive klemme og negative klemme.

Forskellen mellem de to forbindelser må maks. være 0,1 V. Hvis spændingsforskellen er højere end 0,1 V, skal der anvendes et strømkabel med et større tværsnit til tilslutning til startbatteriets positive pol eller for at forbedre jordforbindelsen.

12 Regulering

Feßl Mulig xrsag Lys5i5gsWorslag
Opladeren Cungerer i e. gVL 'erne ly-ser i e.	Brud eller løse ðrbindelser ved strøm-ablerne.	> /ontroll+r ablerne ðr brud og løse ðrbindelser.j vis du i e an ðinde ðejlenf såonta t en autoriseret servicere-præsentant.
	Intet L p-signal registreret.Start- ogkeller ðrsyningsbatteriet har en ðr ort spænding.	> /ontroll+rF at L p er orre t tilsluttet og i e er dele t.> /ontroll+rF at start- ogkeller ðrsy-ningsbatterispændingen er orre t.
	L er er opstået en ortslutning. Apparatets sI ring s al uds ðtes a0en autoriseret servicerepræsentant∅eter den er blevet udløst a0 over-strøm.
gVL 'en blin er rødtf og der lyder et bip.	Apparatsi ringen er dele t. Apparatets si ring s al uds ðtes a0en autoriseret servicerepræsentant∅eter den er blevet udløst a0 over-strøm.

14 Bortskaffelse

Ved brug af emballagemateriale: Bortskaf så vidt muligt emballagen i de almindelige containere til den pågældende type genbrugsaffald.

Hvis du vil bortskaffe produktet endegyldigt, skal du kontakte den nærmeste genbrugsstation eller din forhandler for at få de pågældende forskrifter om bortskaffelse. Produktet kan bortskaffes uden gebyr.

Hvis produktet indeholder batterier, genopladelige batterier eller lysdioder, der ikke kan udskiftes, skal du fjerne dem før bortskaffelse.

15 Garanti

Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (se domestic.com/kdealer) eller din forhandler.

Ved reparation eller reklamation om garanti skal du medsende følgende bilag:

En kopi af regningen med købsdato.

b en reklamationsgrund eller en fejlbeskrivelse

vær opmærksom på at egne eller uprofessionelle reparationer kan have sikkerhedsmæssige konsekvenser og kan gøre garantien ugyldig.

16 Tekniske data

	MTLB 40	MTLB 80	MT LB24-40	MT LB24-60	MT LB12/24-20	MT LB12/24-40	MT LB24/12-40	MT LB24/12-80
Indgangsspænding	Ylo lu RT=RXlo lu		QI Ylo lu RT=RXlo lu QI			==	==
.dgangsspænding	Ylo lu RT=RXlo lu		QI RXlo lu QI=Ylo lu RT			==	==
Ma s. indgangsspænding	QKio=
.dgang ladestrøm	SJ A XJ	IA SJ A TJ	IA I J IA	SJ IA SJ IA XJ IA
Ma s. stand-by-strøm∅orbrug	≤ SImA
Spidse∅e tivitet YU'r
Omgivelsestemperatur ∅r dric	nl J li Z lu TJ li Z
.denoms∅ugtighed	≤ YKir Pi e- ondenserende
Bes yttelsestype IDI R
Mål I RJ immiW RYRimmiw UKlmm
oægt RJ XJ lg
Nilslutning '-B. SkZi-B. S
Mod endelse RJ h-J TkJ ROXQRJJ CE UK

Specifikationer

R Observera.... RXK I Förklaring av symboler....RXK Q Allmänna säkerhetsanvisningar....RXT S Leveransinnehåll....RXX K Tillbehör....RXX T Avsedd användning....RXX U Målgrupp....RXY X Teknisk beskrivning....RXY Y Installation....RYQ RJ Konfiguration....| | | RR Användning....I J S RI Rengöring....I J K RQ Felsökning....I J K RS Avfallshantering....I J K RK Garanti....I J K RT Tekniska data....I J T

1, (serPera

Følg også sikkerhetsregler og instrukser fra produsent og autorisert forhandler

ADVARSEL Fare for elektrisk stød

laderen er egnet for

laderen har følgende beskyttelsesmekanismer:

b Overspenningsvern

b. Underspenningsvern

med strømledninger med passende tverrsnitt.

1. Koble til batteriladeren

ADVARSEL Fare for elektrisk stød

R. Koble minuspolen på startbatteriet og forbruksbatteriet til GND.

1. Q. Koble sikringsholderen til plusspolen på startbatteriet. Q. Koble den andre enden av sikringsholderen til INPUT. S. Monter en sikring i sikringsholderen. K. Koble sikringsholderen til plusspolen på forbruksbatteriet. T. Koble den andre enden av sikringsholderen til OUT. U. Monter utgangssikringen i sikringsholderen. X. Koble L eller ignitionp signal kabelen til DI' R på klemmeblokken. Y. Alternativt: Koble den positive styreledningen for utgangsspenning dPSV' SVe fra DI' I på klemmeblokken til plusspolen på forbruksbatteriet og den negative styreledningen d-SV' SVe fra DI' Q på klemmeblokken til minuspolen på forbruksbatteriet med en kabel med riktig tverrsnitt. Denne tilkoblingen reduserer spenningsfallet i strømledninger under ladeprosessen gjennom en elektronisk styringsenhet. RJ. Alternativt, gjelder for modeller MT LB 40, MT LB 80, MT LB 24-40 og MT LB 24-60: Koble en enhet til AUX-tilkoblingen og se tilkoblingsskjemaet for tilkoblingsvariant B på side RY og tilkoblingsvariant Z på side I J e.

Tilkoblingsvariant A

Sett LID-bryteren i henhold til ønsket modus.

Tabell 128: Konfigurering av stille modus

D'P-(rUter) osis3o5 8grx9 Fu50s3o5
	Stille modus på
	Stille modus av

Justering av grense for inngangsstrøm

Apparatet er vedlikeholdsfritt.
