SinePower DPSI412 - Batterijlader DOMETIC - Gratis gebruiksaanwijzing en handleiding

Producttype	Pileoplader
Merk	DOMETIC
Model	SinePower DPSI412
Ingangsspanning	220-240 V AC, 50/60 Hz
Uitgangsspanning	12 V DC
Uitgangsstroom	4 A
Compatibel batterijtype	Loodzuur, AGM, GEL, Lithium (LiFePO4)
Afmetingen (L x B x H)	120 x 80 x 40 mm
Gewicht	0,5 kg
LED-indicatoren	Laden, fout, accu vol
Beveiligingen	Ompoling, kortsluiting, oververhitting
Bedrijfstemperatuur	0 °C tot 40 °C
Beschermingsgraad	IP20
Belangrijkste functies	Intelligente meerstapslading, onderhoudslading, ontzwaveling
Onderhoud	Loskoppelen vóór reiniging; droge doek gebruiken
Reiniging	Geen oplosmiddelen of vloeistoffen gebruiken
Reserveonderdelen	Verkrijgbaar bij de klantenservice
Repareerbaarheid	Repareerbaarheidsindex: 7,4 / 10

Veelgestelde vragen - SinePower DPSI412 DOMETIC

Welke soorten accu's kan ik opladen met de Dometic SinePower DPSI412?

De lader is compatibel met loodzuur, AGM, GEL en Lithium (LiFePO4) 12 V accu's.

Hoe weet ik of de accu volledig is opgeladen?

Een continu groene LED geeft aan dat de accu vol is. De lader schakelt dan over naar onderhoudslading.

Wat te doen als de LED's niet branden?

Controleer de netaansluiting en de accupolen. Als er niets brandt, neem dan contact op met de klantenservice.

Kan ik de lader permanent aangesloten laten?

Ja, de DPSI412 heeft een onderhoudsmodus die overladen voorkomt en kan veilig aangesloten blijven.

Wat is de bescherming tegen omgekeerde polariteit?

De lader is beveiligd tegen ompoling: als de polen verkeerd zijn aangesloten, schakelt een interne zekering in en werkt de lader niet.

Kan de lader een volledig lege accu opladen?

Ja, hij detecteert zeer lege accu's en past een ontzwavelingsprocedure toe om ze indien mogelijk te herstellen.

Hoe moet ik de lader schoonmaken?

Koppel hem los, veeg hem af met een droge doek. Gebruik geen vloeibare of schurende producten.

Wat is de aanbevolen bedrijfstemperatuur?

De lader werkt tussen 0 °C en 40 °C. Daarboven kunnen de prestaties afnemen.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de DOMETIC klantenservice of een erkende dealer. Raadpleeg de handleiding voor de referenties.

De lader maakt geluid, is dat normaal?

Een zacht zoemen van de transformator is normaal. Als het geluid overmatig is, controleer dan of de lader goed geventileerd is.

GEBRUIKSAANWIJZING SinePower DPSI412 DOMETIC

1 Belangrijke aanwijzingen

Veiligheidsaanwijzingen....VJ S

Omvang van de levering....VJ Y

Beoogd gebruik....VJ Y

Technische beschrijving......WJ

Installatie.... WI

Gebruik....WT

Reiniging en onderhoud....WU

Problemen oplossen....WU

Garantie...... WY

Verwijdering....WY

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Bewaar deze gebruiksaanwijzing bij dit product voor later gebruik.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Voor de recentste productinformatie, bezoek documents.dometic.com.

2 Verklaring van de symbolen

Een signaalwoord geeft informatie over veiligheid en eigendomsschade en geeft de mate van ernst van het gevaar aan.

Luidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg heeft.

WAARSCHUWING

Luidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, ernstig letsel of de dood tot gevolg kan hebben.

VOORZICHTIG

Luidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, licht of matig letsel tot gevolg kan hebben.

LET OP

Luidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade.

INSTRUCTIE Aanvullende informatie voor het gebruik van het product.

Veiligheidsaanwijzingen

Neem ook de veiligheidsaanwijzingen en voorschriften van de voertuigfabrikant en erkende werkplaatsen in acht.

RS1 Algemene veiligheid

GEVAAR Gevaar voor elektrische schokken

Raak blanke leidingen nooit met blote handen aan. Om bij gevaar het toestel snel van het wisselstroomnet te kunnen loskoppelen, moet het stopcontact zich in de buurt van het toestel bevinden en gemakkelijk toegankelijk zijn.

WAARSCHUWING Gevaar voor elektrische schokken

Montage en demontage van het toestel mogen alleen door gekwalificeerd personeel worden uitgevoerd. Gebruik het toestel niet als het toestel zelf of de aansluitkabel zichtbaar beschadigd is. Als het netsnoer van dit toestel beschadigd is, moet het netsnoer worden vervangen om gevaren te voorkomen. Het toestel mag uitsluitend worden gerepareerd door bevoegd personeel. Ondeskundige reparaties kunnen leiden tot aanzienlijke gevaren. Gebruik uitsluitend door de fabrikant aanbevolen accessoires. Bewaar de componenten niet zelf en maak geen aanpassingen. Maak geen kabels los als het toestel nog in gebruik is. Ontkoppel het toestel van de stroomvoorziening.

bij gebruik voor reiniging en onderhoud, bij het vervangen van een zekering

WAARSCHUWING: Brandgevaar – ontvlambare materialen

Gebruik in geval van brand een brandblusser die geschikt is voor elektrische toestellen.

WAARSCHUWING: Verstikkingsgevaar

De kabels en bedieningseenheid van het toestel kunnen een gevaar voor verstrikking, verwurging, struikelen etc. vormen indien ze niet correct worden gebruikt. Zorg ervoor dat extra aansluitingen en stroomkabels op een veilige manier worden gelegd.

WAARSCHUWING: Gevaar voor de gezondheid

Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en ouder, evenals door personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt. Elektrische toestellen zijn geen speelgoed. Houd het toestel buiten het bereik van zeer jonge kinderen. Kinderen moeten onder toezicht staan om te garanderen dat ze niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

LET OP: Gevaar voor schade

Controleer voor de ingebruikname of de spanning op het typeplaatje overeenkomt met de aanwezige stroomvoorziening. Let erop dat andere voorwerpen geen kortsluiting bij de contacten van het toestel kunnen veroorzaken. Let op dat de min- en pluspolen nooit in contact komen. Trek niet aan de aansluitkabels en gebruik de kabels niet als handgreep. Het toestel mag niet aan regen of vocht worden blootgesteld. Berg het toestel op op een droge plaats.

RS2: Het toestel veilig monteren

GEVAAR: Explosiegevaar

Monteer en gebruik het toestel in gesloten, goed geventileerde ruimtes. Monteer en gebruik het toestel niet onder de volgende omstandigheden: a) in een zouthoudende, vochtige of natte omgeving; b) in de buurt van agressieve dampen; c) in de buurt van brandbare materialen; d) in de buurt van warmtebronnen, verwarmingen, direct zonlicht, gasovens, enz.; e) in zones waar gevaar voor gas- of stoexplosies heerst.

WAARSCHUWING: Gevaar voor letsel

Zet het toestel op een stabiele stand. Het toestel moet zo veilig opgesteld en bevestigd worden dat het niet kan omvallen of naar beneden kan vallen. Zorg er bij het opstellen van het toestel voor dat alle kabels veilig zijn bevestigd om struikelen te voorkomen.

LET OP! Gevaar voor schade

Plaats het toestel op een droge locatie waar het beschermd is tegen spatwater. Gebruik altijd geaarde en door aardlekschakelaars beveiligde contactdozen.

RSR (Veiligheid bij de elektrische aansluiting van het toestel)

GEVAAR Gevaar voor elektrische schokken

Als u aan elektrische installaties werkt, zorg er dan voor dat er iemand in de buurt is die u in geval van nood kan helpen.

WAARSCHUWING Gevaar voor elektrische schokken

Neem de aanbevolen kabeldoorsneden in acht. Leg de kabels zodanig dat deze niet beschadigd kunnen raken door de deuren of de motor. Geplette kabels kunnen tot levensgevaarlijke verwondingen leiden.

LET OP! Gevaar voor schade

Gebruik holle buizen of leidingdoorvoeren als leidingen door plaatwanden of andere wanden met scherpe randen geleid moeten worden. Leg het QJ-g netsnoer en de VI-g gelijkstroomkabel niet samen in dezelfde kabelgoot. Leg de kabel niet los of scherp gebogen. Bevestig de kabels op een veilige wijze.

RS4 (Veiligheid bij de omgang met accu's)

WAARSCHUWING Gevaar voor letsel

Accu's kunnen agressieve en bijtende zuren bevatten. Vermijd elk lichamelijk contact met de accuvloeistof. Indien uw huid in aanraking komt met accuvloeistof, was dan het desbetreffende lichaamsdeel grondig met water. Consulteer bij verwondingen door zuren in ieder geval een arts. Draag bij het werken met accu's geen metalen voorwerpen zoals horloges of ringen. Loodzuuraccu's kunnen kortsluitstromen veroorzaken die tot ernstige verbrandingen kunnen leiden. Gebruik uitsluitend geïsoleerd gereedschap. Plaats geen metalen onderdelen op de accu en voorkom dat metalen onderdelen op de accu vallen. Dit kan vonken of kortsluiting veroorzaken in de accu en andere elektrische apparaten. Draag een veiligheidsbril en veiligheidskleding wanneer u aan accu's werkt. Raak uw ogen niet aan wanneer u aan accu's werkt. Gebruik uitsluitend herlaadbare accu's. Gebruik geen defecte accu's.

VOORZICHTIG! Explosiegevaar

Probeer geen bevroren of defecte accu op te laden. Plaats de accu in een vorstvrije ruimte en wacht tot de accu op omgevingstemperatuur is. Start dan pas de laadprocedure. Gebruik geen open vuur of veroorzaak geen vonken in de buurt van de motor of een accu. Houd de accu uit de buurt van warmtebronnen.

LET OP! Gevaar voor schade

Let bij het aansluiten van de accu op de juiste polariteit. Neem de handleidingen in acht van de accufabrikant en van de fabrikant van de installatie in het voertuig waarin de accu wordt gebruikt. Als de accu moet worden verwijderd, koppel dan eerst de aardverbinding los. Verbreek alle verbindingen en maak alle verbruikers van de accu los voordat u deze verwijdert. Bewaar uitsluitend volledig opgeladen accu's. Laad opgeslagen accu's regelmatig op. Laat de accu niet aan de polen.

RSU (Veiligheid bij het gebruik van het toestel

WAARSCHUWING! Gevaar voor elektrische schokken

Gebruik het toestel niet onder vochtige omstandigheden en dompel het niet onder in een vloeistof. Voordat u het toestel start, moet u ervoor zorgen dat het netsnoer en de stekker droog zijn en de stekker vrij is van roest of vuil. Houd er rekening mee dat onderdelen van het toestel nog onder spanning kunnen staan, zelfs als de zekering is gesprongen.

LET OP! Gevaar voor schade

Zorg ervoor dat de luchtinlaten en -uitlaten van het toestel niet afgedekt zijn. Zorg voor goede ventilatie.

4 Omvang van de levering

○ Bevestigingsschroeven K

j Montagehandleiding en gebruiksaanwijzing V

U Beoogd gebruik

De omvormer is bedoeld om gelijkstroom om te zetten in een zuivere sinusgolf-wisselspanning, voor de levering en stabiele voeding van aangesloten verbruikers.

De omvormer is bedoeld voor aansluiting op een

De omvormer is geschikt voor een

b Gebruik binnenshuis

De omvormer is niet geschikt voor

b Gebruik buiten

Dit product is alleen geschikt voor het beoogde gebruik, namelijk de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onvoldoende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van

b Onjuiste installatie, montage of aansluiting, inclusief te hoge spanning

b Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen

b Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

b Gebruik voor andere doeleinden dan beschreven in deze handleiding

De fabrikant behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

De omvormer is een sinusgolfomvormer voor gelijkstroom naar wisselstroom. De omvormer heeft de volgende beschermingsmechanismen: a. Overspanningsuitschakeling: De omvormer schakelt uit als de spanning boven de uitschakelwaarde stijgt. De omvormer start automatisch opnieuw op wanneer de spanning daalt tot de herstartwaarde. b. Onderspanningsuitschakeling: De omvormer schakelt uit als de spanning onder de uitschakelwaarde daalt. De omvormer start automatisch opnieuw op wanneer de spanning de herstartwaarde overschrijdt. c. Oververhittingsbeveiliging: De omvormer schakelt uit als de interne temperatuur van het toestel de uitschakelwaarde overschrijdt. De omvormer start automatisch opnieuw op wanneer de interne temperatuur daalt tot de herstartwaarde. d. Bescherming tegen hoge uitgangsstroom: De omvormer schakelt uit wanneer er te veel belastingen zijn aangesloten. e. Bescherming tegen kortsluiting: De omvormer schakelt uit wanneer er een kortsluiting is gegenereerd. De omvormer start na enkele seconden automatisch opnieuw op. Als er vijf keer achter elkaar een kortsluiting wordt gedetecteerd, start de omvormer niet automatisch opnieuw op en moet de omvormer handmatig opnieuw worden gestart.

Alleen DPSI412 en DPSI424: De omvormer kan worden aangesloten op een externe schakelaar die kan worden gebruikt als een afstandsbediening.

WS2 Bedieningselementen en aansluitingen

□ DPSI 2xx

INSTALLATIE afb.1 op pagina WW toont de versie voor het vasteland van Europa.

Nr$ in a##o2 2a' inal111	Aanduidin'
	V Aankuit-scha elaar
	I Statusindicatielampje
	Q. SB-uitgang
	K Wisselstroomcontactdoos
	R Melij stroom abel
	S gentilator
	T Alleen DPSI412,#DPSI424: Aansluiting externe scha elaar

WSR-statusindicatielampje

Status Beschri,vin'

On Omvormermodus

Flashing Fout dzie hoo#dstu Droblemen oplossen op paginaWUe

O! Meen AZ-ingang aan! ezigp omvormer gedeactiveerd

Y Installatie

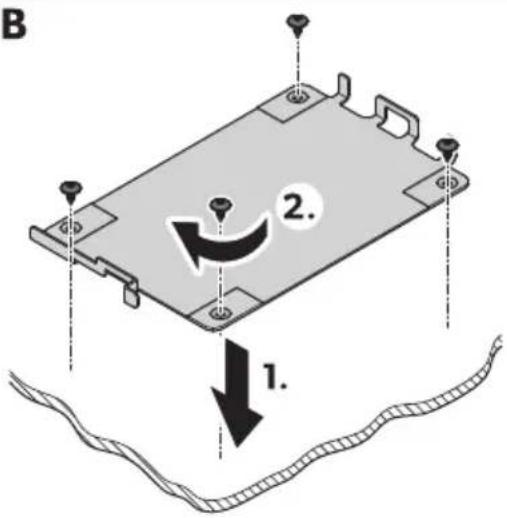

YS1 Omvormer monteren

□

B

Maak de bevestigingen aan de onderzijde van het apparaat los (zie 10b. op pagina VI, P Ae). 1. Schroef de montageplaat op zijn plaats vast (zie a)b. op pagina VI, P Be). Q. Bevestig het apparaat op de montageplaat (zie a0b.10 op pagina VI, P 3e).

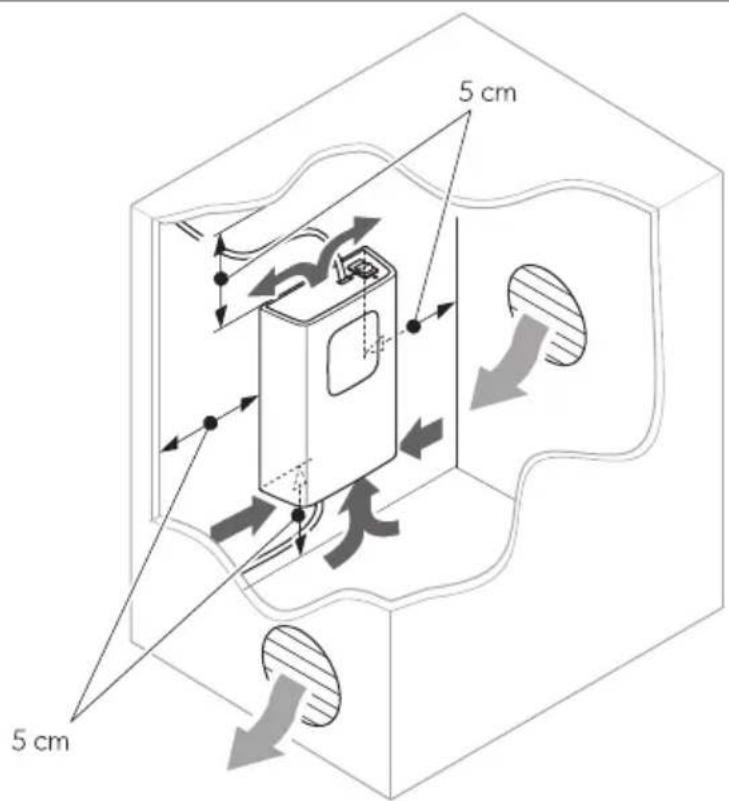

YS1S1 Montageplaats

□

LET OP! Gevaar voor schade

Controleer voor het boren of er geen elektrische kabels of andere delen van het voertuig door boren, zagen en vijlen beschadigd kunnen raken.

INS! R83! IE

De omvormer kan zowel zittend als hangend worden gemonteerd (zie 10b.10 op pagina VI, Qe).

□

Neem de volgende instructies in acht bij de keuze van de montageplaats: a) Zorg ervoor dat het montageoppervlak vlak en stevig is. b) Houd u aan de afstandsspecificaties voor voldoende ventilatie (zie a)b.1 op pagina VI, Ke).

YS2 Omvormer aansluiten

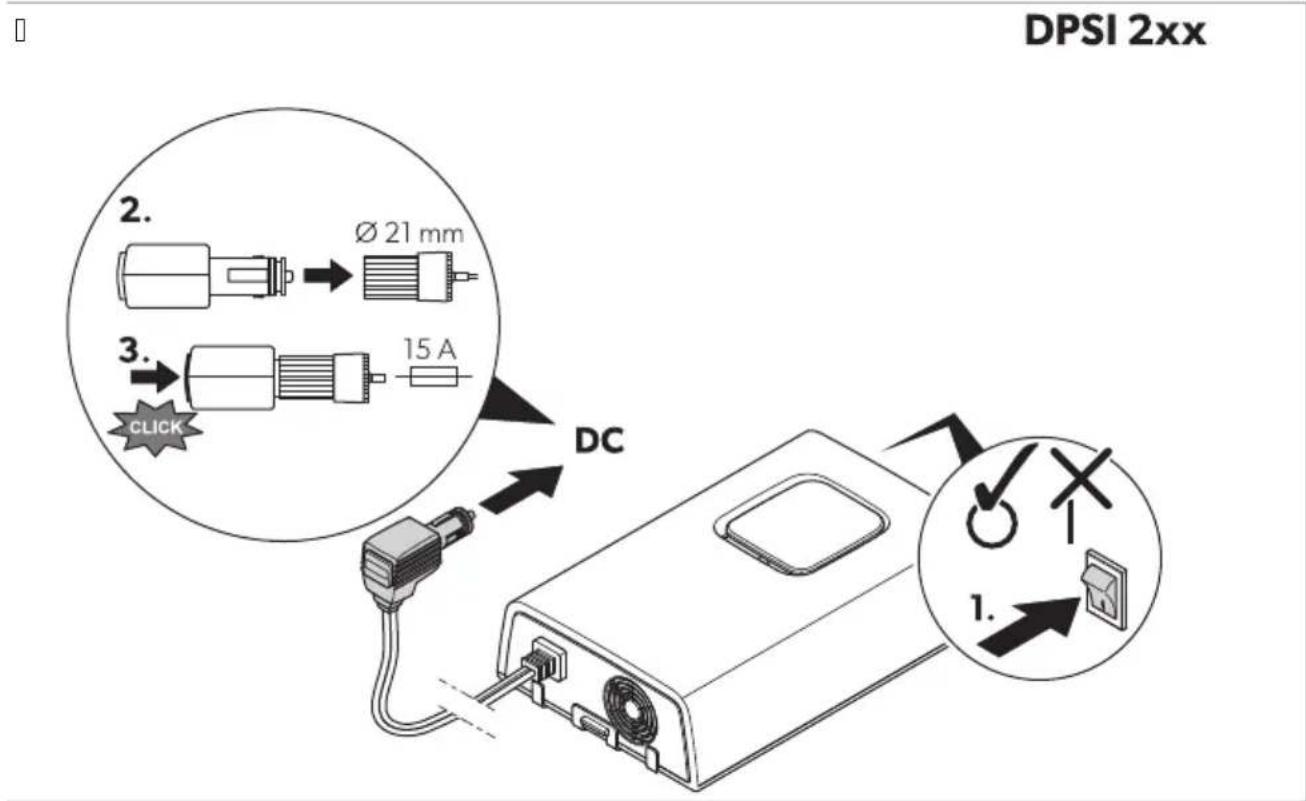

DPSI212, DPSI224

V. Z ontroleer o het apparaat is uitgescha eld.

1. Sluit de voedings abel aan op de sigarettenaanste er van het voertuig.

DPSI412, DPSI424

WAARS378WINGQ Gevaar voor elektrische schokken

' eem de aanbevolen abeldoorsneden ^p abellengtes en ze eringen in acht o pagina ^WSe .

( OORs I37! IGQ Brand' evaar

Breng de ze eringen in de buurt van de accu's aan om de abel te beschermen tegen ortsluiting en mogelijk verschroeien.

LE! OPQ Gevaar voor schade

fet op de aansluitvolgorde van de aansluit abels om ortsluiting van het apparaat te voor omen.

vorg ervoor dat de polariteit niet ! ordt ver! isseld.

Bescherm de plus abel van de huishoudaccu met een ze ering d a:b. op paginaWSe.

[] DPSI4xx

V. Z ontroleer of het apparaat is uitgescha eld.

1. gerbind de z! arte verbindings abel ob e met de negatieve pool van de huishoudaccu d op pagina ^WSP Re. Q. gerbind de rode verbindings abel drde met de positieve pool van de huishoudaccu d 10b.10 op pagina ¹ WS ² 2a.

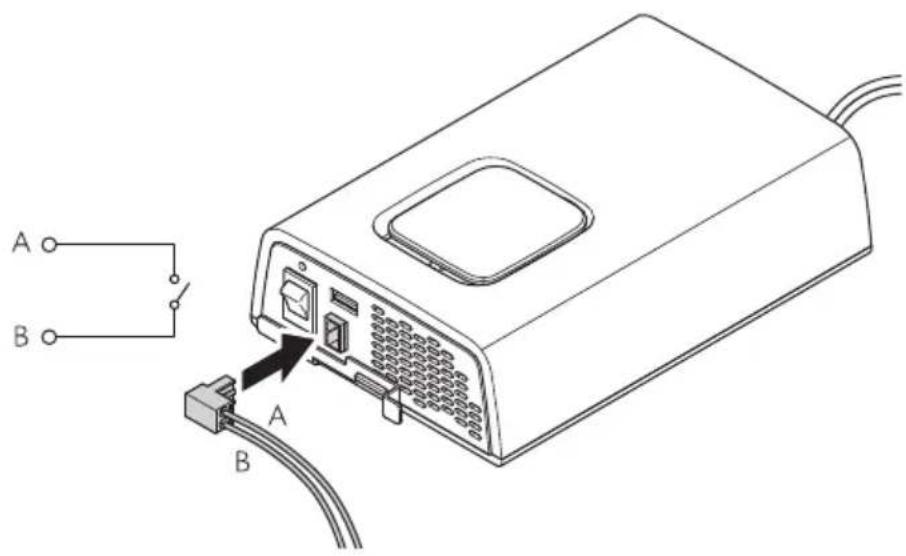

YSR De externe schakelaar aansluiten (alleen DPSI412, DPSI424)

□ DPSI 4xx

Sluit de externe schakelaar aan op de aansluiting voor de externe schakelaar (zie afb. 1 op pagina VI).

8 Gebruik

8.1 Bedienen van ZR0-toestellen

□

Sluit alleen toestellen aan waarvan de totale belasting de waarden in Technische gegevens op pagina VI niet overschrijdt.

V. Sluit de omvormer aan op de hoofdstroomvoorziening (zie Omvormer aansluiten op pagina VI).

Verbind de Qg-apparaten met de wisselstroomuitgang van de omvormer (zie afb. 10 op pagina VI).

8.2 Opladen via USB

[]

Sluit het oplaadbare apparaat aan op de USB-aansluiting (zie afb. 10 op pagina VI).

8.3 De omvormer in- en uitschakelen

INS! R83! IE Als de omvormer via de externe schakelaar moet worden bediend, moet de netschakelaar in de stand 0 worden gezet.

Om de omvormer in te schakelen, zet u de netschakelaar in de stand I. Om de omvormer uit te schakelen, zet u de netschakelaar in de stand 0. Alleen DPSI412, DPSI424: De externe schakelaar kan worden gebruikt om de omvormer in en uit te schakelen.

9 Reiniging en onderhoud

WAARSCHUWING Gevaar voor elektrische schokken

Neem de stekker van het toestel voor reiniging en onderhoud uit het stopcontact.

LET OP Gevaar voor schade

Reinig het toestel nooit onder stromend water of in water. Gebruik geen scherpe of harde voorwerpen, schurende reinigingsmiddelen of bleekmiddel bij het reinigen. Daardoor kan het toestel beschadigd raken. Zorg ervoor dat de ventilatieopeningen van het toestel vrij zijn van stof en vuil zodat de warmte kan worden afgevoerd.

Reinig het toestel geregeld met een zachte, vochtige doek. Controleer onder spanning staande kabels regelmatig op beschadigde isolatie, kabelbreuk of losse contacten.

10 Problemen oplossen

Fout 4 o' eli,ke oor- aak ( oorstel tot o2lossin'
Le omvormer ! er t niet. n et statusindicatielampje is uit.	Wr is ortsluiting ontstaan. Als de ze ering van het toestelis geactiveerd door overstroom?moet deze ! orden vervangen dooreen bevoegde lantenservice.
	Beschadigde isolatie? abelbreu o!losse contacten van onder spanning staande abels.	> Zontroleer onder spanning staande abels op beschadigde isolatie?abelbreu o!losse contacten.' eem contact op met een er ende lantenservice als u geen 'out unt vinden.
Le omvormer ! er t niet. n et statusindicatielampje nippert langzaam.	Bescherming tegen hoge uitgangs-stroom.	germinder de aangesloten verbrui-ers.
	. itscha eling van! ege hoge tempera-tuur.	V. Scha el de omvormer en de aan-gesloten belastingen uit.I . vorg ervoor dat de luchtinlaten en -uitlaten niet zijn algede t o?geblo eerd.Q. faat de omvormer a? oelen.
	Wr is ortsluiting ontstaan.	Als de ze ering van het toestel is geac-tiveerd door overstroom? moet deze
	! orden vervangen door een bevoeg-de lantenservice.
L e omvormer ! er t niet. n et statusin-dicatielampje nippert snel.	Overspanningsuitscha eling gerlaag de aangesloten spanningen.Le omvormer start automatisch op-nieu! op ! anneer de spanning daalt tot de herstart! aarde c≤ J ge.Als de bout nog steeds optreedta gergroot de abeldoorsneden.germinder de abellengte.
	Onderspanningsuitscha eling. faat de accu langzaam opladen.L e omvormer start automatisch op-nieu! op ! anneer de spanning de herstart! aarde overschrijdt.

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de vestiging van de fabrikant in uw land of via dometic.com/kdealer of uw verkoper.

Stuur voor de afhandeling van reparaties of garantie volgende documenten mee:

Een kopie van de factuur met datum van aankoop

De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

12 Verwijdering

Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken.

Gelieve het dichtstbijzijnde recyclingcentrum of uw dealer te raadplegen voor informatie over hoe het product moet worden weggegooid in overeenstemming met alle toepasselijke nationale en lokale regelgeving.

Het product kan gratis worden afgevoerd.

. itgangsspanningsberei | QJ g o Vj p		~
. itgangs frequentie RJ n zo Vp
. itgangsgolvorm vuivere sinusgol
Die eificiëntie YJ p
' ominale ingangsspanning VI g I K g		==		==
Ingangsspanningsberei VJ lq VSPR g I J lq QQ g		==		==
' ominaal uitgangsvermogen Dnom	VRJ W	QRJ W	VRJ W	QRJ W
Maximaal uitgangsvermogen dV mine	VTJ W	KJJ W	VTJ W	KJJ W
Maximaal pie vermogen dQ se Dsurge	QJJ W	TJJ W	QJJ W	TJJ W
Stroomverbrui bij nullast	≤J PS A	≤J PK A	≤J PS A	≤J PK A
Omgevingstemperatuur voor bedrij		J iq RJ rZ
Omgevingstemperatuur voor opslag		QJ rZiq TJ rZ
Omgevingsvochtigheid		J lq YR pP non-condensing
Aïmetingen		aib. op paginaVI J
Me! icht	VPV g	VPI g	VPV g	VPI g

Inspectie en certificering
