SinePower DPSI412 - Chargeur de piles DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	DOMETIC
Modèle	SinePower DPSI412
Tension d'entrée	220-240 V AC, 50/60 Hz
Tension de sortie	12 V DC
Courant de sortie	4 A
Type de batterie compatible	Plomb-acide, AGM, GEL, Lithium (LiFePO4)
Dimensions (L x l x H)	120 x 80 x 40 mm
Poids	0,5 kg
Indicateurs LED	Charge, défaut, batterie pleine
Protections	Inversion de polarité, court-circuit, surchauffe
Température de fonctionnement	0 °C à 40 °C
Indice de protection	IP20
Fonctions principales	Charge intelligente en plusieurs étapes, mode maintien, désulfatation
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec
Nettoyage	Ne pas utiliser de solvants ni de liquides
Pièces détachées	Disponibles auprès du service après-vente
Réparabilité	Indice de réparabilité : 7,4 / 10

FOIRE AUX QUESTIONS - SinePower DPSI412 DOMETIC

Quels types de batteries puis-je charger avec le Dometic SinePower DPSI412 ?

Le chargeur est compatible avec les batteries plomb-acide, AGM, GEL et Lithium (LiFePO4) de 12 V.

Comment savoir si la batterie est complètement chargée ?

Un voyant LED vert fixe indique que la batterie est pleine. Le chargeur passe alors en mode maintien.

Que faire si les LED ne s'allument pas ?

Vérifiez la connexion secteur et les cosses de la batterie. Si rien ne s'allume, contactez le service après-vente.

Puis-je laisser le chargeur branché en permanence ?

Oui, le DPSI412 dispose d'un mode maintien qui évite la surcharge et peut rester connecté sans danger.

Quelle est la protection contre l'inversion de polarité ?

Le chargeur est protégé contre l'inversion de polarité : si les cosses sont mal branchées, un fusible interne se déclenche et le chargeur ne fonctionne pas.

Le chargeur peut-il recharger une batterie complètement déchargée ?

Oui, il détecte les batteries très déchargées et applique une procédure de désulfatation pour les récupérer si possible.

Comment nettoyer le chargeur ?

Débranchez-le, puis essuyez avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs.

Quelle est la température de fonctionnement recommandée ?

Le chargeur fonctionne entre 0 °C et 40 °C. Au-delà, ses performances peuvent être réduites.

Où trouver des pièces détachées ?

Contactez le service après-vente DOMETIC ou un revendeur agréé. Consultez la notice pour les références.

Le chargeur fait du bruit, est-ce normal ?

Un léger ronronnement dû au transformateur est normal. Si le bruit est excessif, vérifiez que le chargeur est bien ventilé.

MODE D'EMPLOI SinePower DPSI412 DOMETIC

Consignes de sécurité.... KI

Contenu de la livraison....KR

Usage conforme....KR

Description technique....KS

Nettoyage et entretien....RK

Dépannage....RK

Garantie.... RR

Mise au rebut....RR

Caractéristiques techniques....RS

1 Remarques importantes

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions doivent rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, consulter le site documents.dometic.com.

2 Signification des symboles

Un mot de signalement identifie les messages relatifs à la sécurité et aux dégâts matériels en indiquant le degré ou le niveau de gravité du danger.

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves, voire mortelles.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.

ATTENTION

Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.

AVIS

Indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE Informations complémentaires sur l'utilisation de ce produit.

Consignes de sécurité

Respectez également les consignes de sécurité et autres prescriptions fournies par le fabricant du véhicule et par les ateliers agréés.

Sécurité générale

DANGER Risque d'électrocution

Ne touchez pas les câbles dénudés à mains nues. Afin de pouvoir couper rapidement l'alimentation de l'appareil, la prise doit se trouver à proximité de celui-ci et être facilement accessible.

AVERTISSEMENT ! Risque d'électrocution. L'installation et le retrait de l'appareil doivent uniquement être réalisés par un opérateur qualifié. N'utilisez pas l'appareil si celui-ci ou le câble de raccordement présente des dommages apparents. Si le câble d'alimentation de cet appareil est endommagé, il doit être remplacé afin d'éviter tout risque pour la sécurité. Seul un personnel qualifié est habilité à effectuer des réparations sur ce dispositif. Les réparations inadéquates peuvent engendrer des risques considérables. Utilisez uniquement les accessoires recommandés par le fabricant. Ne modifiez pas et n'adaptez pas les composants de quelque manière que ce soit. Ne débranchez pas de câbles pendant le fonctionnement de l'appareil. Coupez l'alimentation en courant de l'appareil après chaque utilisation, avant toute opération de nettoyage et d'entretien, avant le changement d'un fusible.

AVERTISSEMENT ! Risque d'incendie : matériaux inflammables.

En cas d'incendie, utilisez un extincteur adapté aux appareils électriques.

AVERTISSEMENT ! Risque d'asphyxie.

Le câble et l'unité de commande de l'appareil peuvent présenter un risque d'étranglement, de strangulation, de chute ou de piétinement s'ils ne sont pas correctement installés. Assurez-vous que les fixations saillantes et les câbles d'alimentation sont installés de manière sécurisée.

AVERTISSEMENT ! Risque pour la santé.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués. Les appareils électriques ne sont pas des jouets pour enfants. Placez et utilisez l'appareil hors de portée des jeunes enfants. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

AVERTISSEMENT ! Risque de dommages.

Avant la mise en service, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez. Veillez à ce que d'autres objets ne puissent pas provoquer de court-circuit au niveau des contacts de l'appareil. Assurez-vous que les pôles négatifs et positifs n'entrent jamais en contact. Ne tirez pas sur les câbles de connexion et ne les utilisez pas comme poignée. L'appareil ne doit pas être exposé à la pluie ou à l'humidité. Stockez l'appareil dans un endroit sec.

RS2 Installation de l'appareil en toute sécurité

DANGER ! Risque d'explosion.

Installez et utilisez uniquement l'appareil dans des pièces fermées et bien aérées. N'installez pas et n'utilisez pas l'appareil dans les conditions suivantes : en milieu humide, à proximité de vapeurs agressives, à proximité de matériaux inflammables, à proximité de sources de chaleur (radiateurs, rayons directs du soleil, etc.), dans les zones présentant un risque d'explosion de gaz ou de poussières.

AVERTISSEMENT Risque de blessure

Veillez à un positionnement stable du produit. Veillez à installer et fixer l'appareil de manière à ce qu'il ne puisse ni se renverser ni tomber. Lors du positionnement de l'appareil, assurez-vous que tous les câbles sont installés de manière sécurisée, afin d'éviter tout risque de chute.

AVIS Risque de dommage

Placez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau. Utilisez uniquement des prises de courant mises à la terre protégées par un disjoncteur différentiel.

Consignes de sécurité relatives au raccordement électrique de l'appareil

DANGER Risque d'électrocution

Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité.

AVERTISSEMENT Risque d'électrocution

Utilisez uniquement les sections de câble recommandées. Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot. Les câbles compressés peuvent entraîner des blessures mortelles.

AVIS Risque de dommage

Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles. Ne placez pas le câble secteur et le câble VI dans la même conduite. Ne posez pas le câble sans le fixer ou en le pliant fortement. Fixez les câbles solidement.

Précautions appropriées lors de la manipulation des piles

AVERTISSEMENT Risque de blessure

Les batteries peuvent contenir des acides agressifs et corrosifs. Évitez tout contact avec le liquide que contient la batterie. En cas de contact cutané avec le liquide de la batterie, lavez soigneusement la zone affectée avec de l'eau. Si vous subissez des blessures causées par des acides, contactez immédiatement un médecin. Lorsque vous travaillez sur des batteries, ne portez pas d'objets métalliques tels que des montres ou des bagues. Les batteries au plomb peuvent provoquer des courts-circuits pouvant causer des blessures graves. Utilisez uniquement des outils isolés. Ne placez aucune pièce métallique sur la batterie. Évitez qu'une pièce métallique ne tombe sur la batterie. Cela peut provoquer des étincelles ou court-circuiter la batterie et d'autres appareils électriques. Portez des lunettes et des vêtements de protection lorsque vous travaillez sur les batteries. Ne touchez pas vos yeux lorsque vous travaillez sur les batteries. Utilisez exclusivement des batteries rechargeables. N'utilisez pas de batteries défectueuses.

ATTENTION ! Risque d'explosion

N'essayez jamais de charger une batterie gelée ou défectueuse. Placez la batterie dans une zone sans gel et attendez que la batterie se soit acclimatée à la température ambiante. Démarrez ensuite le processus de chargement.

Ne fumez pas, n'utilisez pas de flamme nue et ne provoquez pas d'étincelles à proximité du moteur ou d'une batterie. Tenez la batterie à l'écart des sources de chaleur.

ATTENTION ! Risque de dommages

Lors du raccordement de l'accumulateur, s'assurer de la bonne polarité des connexions. Suivre les instructions du fabricant de l'accumulateur et celles du fabricant du système ou du véhicule dans lequel il est utilisé. Si la batterie doit être déposée, débranchez d'abord la connexion à la masse. Débranchez tous les raccordements et tous les consommateurs de la batterie avant de la retirer. Stockez uniquement les batteries complètement chargées. Rechargez régulièrement les batteries stockées. Ne portez pas la batterie en la tenant par ses bornes.

Consignes de sécurité concernant le fonctionnement de l'appareil

ATTENTION ! Risque d'électrocution

N'utilisez pas l'appareil dans des conditions humides et ne le plongez pas dans un liquide. Avant d'allumer l'appareil, assurez-vous que le câble d'alimentation et la prise sont secs et que la prise est exempte de rouille ou de saletés. Notez que même après déclenchement du fusible, il est possible que certaines pièces de l'appareil restent sous tension.

ATTENTION ! Risque de dommages

Assurez-vous que les entrées et les sorties d'air de l'appareil ne sont pas couvertes. Assurez une ventilation suffisante.

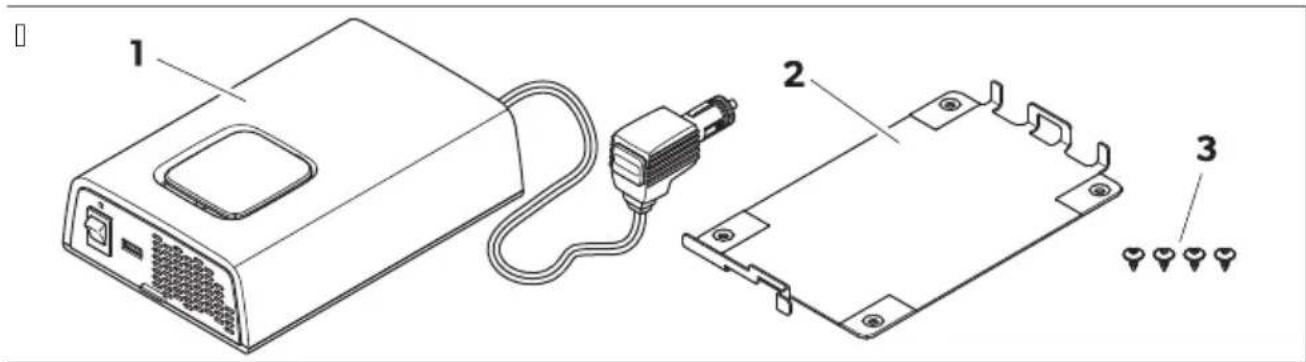

Contenu de la livraison

Onduleur sinusoïdal

Plaque de montage

Kit de fixation

Instructions de montage et d'utilisation

Utilisation conforme

L'onduleur est destiné à convertir la tension continue en une tension alternative sinusoïdale pure, pour le fonctionnement et l'alimentation stable des appareils connectés.

L'onduleur est destiné à être connecté à la

batterie de véhicule (12 V ou 24 V)

batterie de véhicule (12 V ou 24 V)

L'onduleur convient aux applications suivantes :

Installation dans des véhicules de plaisance

Utilisation stationnaire ou mobile

Utilisation à l'intérieur

L'onduleur n'est pas adapté aux utilisations suivantes :

Utilisation en extérieur

Ce produit convient uniquement à l'usage et à l'application prévus, conformément au présent manuel d'instructions.

Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant de

d'une installation, d'un montage ou d'un raccordement incorrect, y compris d'une surtension

d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant

de modifications apportées au produit sans autorisation explicite du fabricant

d'usages différents de ceux décrits dans ce manuel

L'ometic se réserve le droit de modifier l'apparence et les spécifications produit.

L'appareil est un onduleur à onde sinusoïdale pure.

L'onduleur est doté des mécanismes de protection suivants :

Protection de surtension : l'onduleur s'éteint lorsque la valeur de tension passe au-dessus du seuil d'arrêt. L'onduleur redémarre automatiquement lorsque la tension chute à la valeur de redémarrage. Protection de sous-tension : l'onduleur s'éteint lorsque la valeur de tension passe en dessous du seuil d'arrêt. L'onduleur redémarre automatiquement lorsque la tension dépasse la valeur de redémarrage. Protection de surtempérature : l'onduleur s'éteint lorsque la température interne de l'appareil dépasse le seuil d'arrêt. L'onduleur redémarre automatiquement lorsque la température interne descend à la valeur de redémarrage. Protection contre les courants de sortie élevés : l'onduleur s'éteint lorsque trop de charges sont connectées. Protection contre les courts-circuits : l'onduleur s'éteint lorsqu'un court-circuit est généré. L'onduleur redémarre automatiquement après quelques secondes. Si un court-circuit est détecté cinq fois de suite, l'onduleur ne redémarre pas automatiquement ; un redémarrage manuel sera nécessaire.

DPSI412, DPSI424 uniquement : l'onduleur peut être connecté à un commutateur externe pour être utilisé comme télécommande.

Éléments de commande et connexions

DPSI 2xx

RE4 ARV8E fig.10 à la page : montre la version pour l'Europe continentale.

Ne sur la f la 2a' eV4Y	Dcsi' nation
V Interrupteur de marchekarrêt
I fWL d'état
Q. SB Output
K Drise de courant alternati
R Zzble de raccordement ZZ
S gentilateur
T DPSI412, DPSI424 unibuement: Zonnexion du commutateur externe

LED d'état

État Description

On Fonctionnement de l'onduleur

Voir le chapitre Dépannage à la page RKe.

O| Das d'entrée Z A présente? onduleur désactivé

Installation

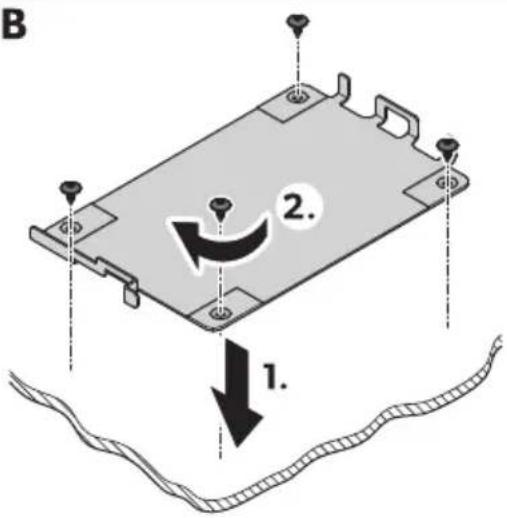

YS1 4 Montage de l'onduleur

□

B

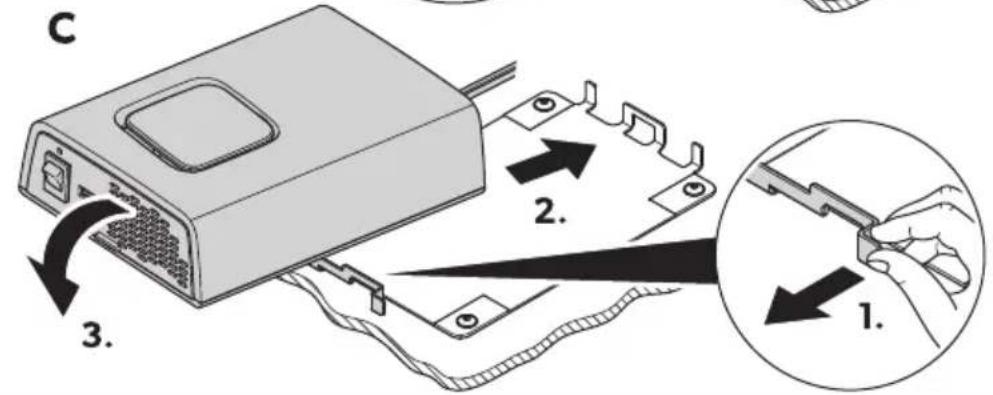

V. Resserrez les capuchons situés sous l'appareil (fig.10, page KUP Ae). 1. Glissez les supports de montage (config., page KUP Be). Q. Fixez le capteur sur la plaque de montage (fig.10, page KUP 3e).

YS1S1 Emplacement de montage

□

Avant de commencer à percer, assurez-vous qu'aucun câble électrique ou autre élément du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.

RE4 ARV8E

L'onduleur peut être monté assis ou suspendu (config.10, page KYe).

FR0000

[]

Respectez les instructions suivantes lors de la sélection d'un emplacement d'installation : assurez-vous que la surface de montage est plane et solide. Respectez les distances prescrites pour une ventilation suffisante (fig.10, page RJe).

YS2 Raccordement de l'onduleur

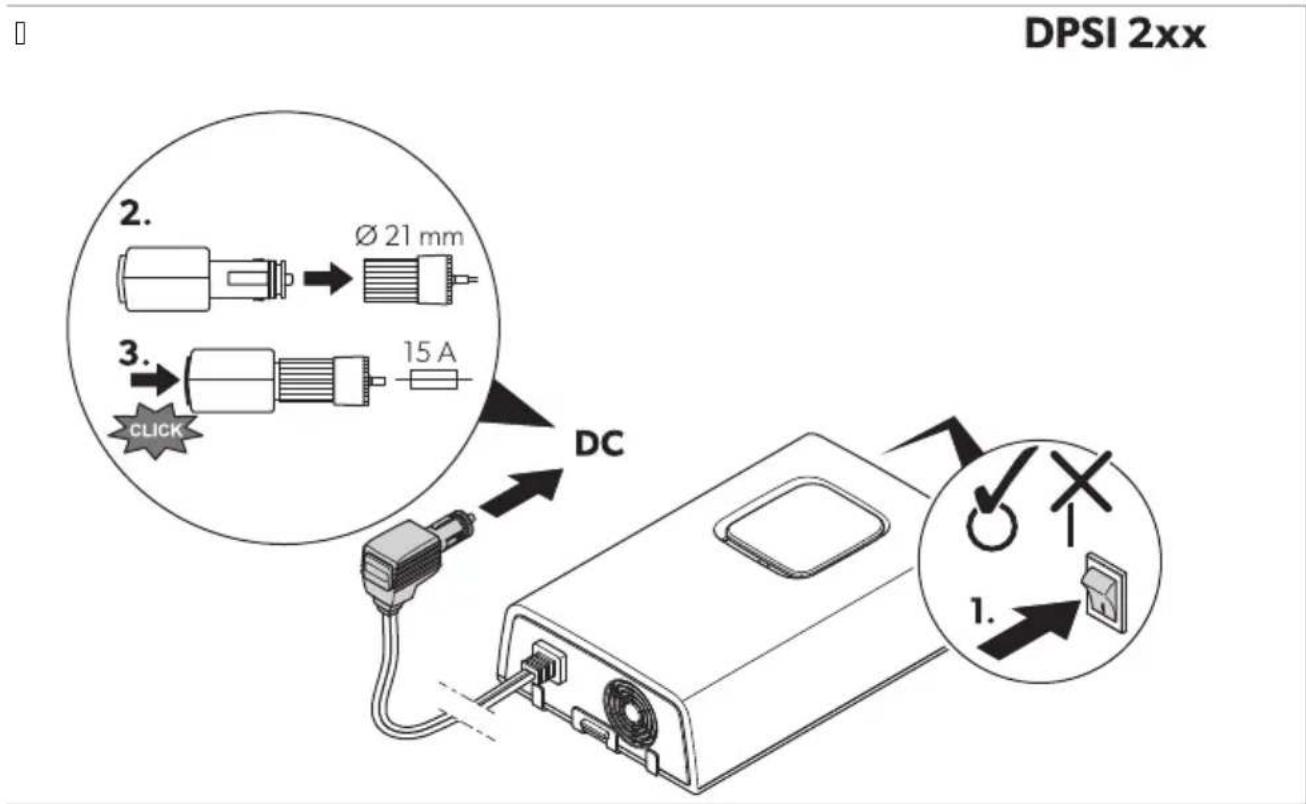

DPSI212, DPSI224

Vérifiez que l'appareil est éteint.

1. Branchez le câble d'alimentation à l'allume-cigares de votre véhicule.

DPSI412, DPSI424

AVERTISSEMENT : Risque d'électrocution

Respectez les sections de câble, les longueurs de câble et les fusibles recommandés à la fig. 10, page R1.

AVERTISSEMENT : Risque d'incendie

Placez les fusibles à proximité des batteries pour protéger le câble des courts-circuits et des risques de brûlure.

AVERTISSEMENT : Risque d'endommagement

Respectez la séquence de connexion des câbles de connexion pour éviter de court-circuiter l'appareil. Assurez-vous que la polarité n'est pas inversée. Protégez le câble positif de la batterie interne avec un fusible à la fig. 10, page R1.

□ DPSI4xx

Vérifiez que l'appareil est éteint.

1. Raccordez le câble noir au pôle négatif de la batterie interne, conformément à la fig. 10, page R1. Raccordez le câble rouge au pôle positif de la batterie interne, conformément à la fig. 10, page R2.

YS3 Connexion de l'interrupteur externe (DPSI412, DPSI424 uniquement) [] DPSI 4xx

Connectez l'interrupteur externe à la connexion du commutateur externe, fig. 10, page 11.

8 Utilisation

8.1 Utilisation des appareils 2R0 (

□

Connectez uniquement les appareils dont la charge totale ne dépasse pas les valeurs répertoriées dans les caractéristiques techniques, page 15.

V. Connectez l'onduleur, voir le chapitre « Raccordement de l'onduleur », page 14.

1. Connectez les périphériques à la prise CA de l'onduleur, fig. 10, page 12.

8.2 Chargement via USB

[]

8.3 Mise en marche et arrêt de l'onduleur

REMARQUE : Si vous souhaitez contrôler l'onduleur à l'aide d'un interrupteur externe, l'interrupteur marche/arrêt doit être placé en position 0.

Pour allumer l'onduleur, placez l'interrupteur marche/arrêt en position I. Pour éteindre l'onduleur, placez l'interrupteur marche/arrêt en position 0. DPSI412, DPSI424 uniquement : utilisez l'interrupteur externe pour allumer et éteindre l'onduleur.

9 Nettoyage et entretien

AVERTISSEMENT : Risque d'électrocution

Débranchez l'appareil de l'alimentation avant toute opération de nettoyage et d'entretien.

Ne nettoyez jamais l'appareil à l'eau courante et ne le plongez pas non plus dans l'eau. N'utilisez aucun objet coupant ou dur, ni de détergents abrasifs ou d'eau de javel pour le nettoyage, car cela pourrait endommager l'appareil. Veillez à ce que les orifices d'entrée et de sortie d'air de l'appareil soient exempts de poussière et de saleté afin que la chaleur puisse être évacuée.

Nettoyez régulièrement l'appareil à l'aide d'un chiffon humide. Vérifiez régulièrement que les câbles ou les lignes sous tension ne présentent pas de défauts d'isolation, de coupures ou de connexions desserrées.

Panne 3ause 2ossible Solution 2ro2osce
f'onduleur ne fonctionne pas. fa fWL d'état est éteinte.	n court-circuit s'est produit. fe fusible de l'appareil doit être remplacé par un agent de service agréé suite y son déclenchement par un courant excessió.
	L éléauts d'isolation coupures ou connexions desserrées au niveau des czbles sous tension.	> gérifiez que les czbles sous tension ne présentent pas de délauts d'isolation de coupures ou de connexions desserrées.Si vous ne trouvez pas d'erreur contactez un agent de service agréé.
f'onduleur ne fonctionne pas. fa fWL d'état clignote lentement.	Drotection contre les courants de sortie élevés.	i éduisez le nombre de charges connectées.
	Drotection contre les températures élevées.	V. Mettez l'onduleur et les charges connectées hors tension.I. gérifiez que les entrées et sorties d'air ne sont pas couvertes ou obs-truées.Q. faissez l'onduleur réroidir.
Panne 3ause 2ossible Solution 2ro2osce
	n court-circuit s'est produit.	fe ousible de l'appareil doit être remplacé par un agent de service agréé suite y son déclenchement par un courant excessió.
f'onduleur ne fonctionne pas. fa fWL d'état clignote rapidement.	Drotection de surtension i éduisez les tensions connectées.	f'onduleur redémarre automatiquement lorsque la tension chute y la valeur de redémarrage d≤J ge.> Si l'erreur persisteia Augmentez la taille des sections de czble. i éduisez la longueur du czble.
	Arrêt en cas de sous-tension. faissez la batterie se recharger lentement.	f'onduleur redémarre automatiquement lorsque la tension dépasse la valeur de redémarrage.

11 Garantie

La période de garantie légale s'applique. Si le produit s'avérait défectueux, contactez la succursale du fabricant située dans votre pays (voir dometic.com/dealer) ou votre revendeur.

Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :

a) une copie de la facture avec la date d'achat

b) un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

12 Mise au rebut

Dans la mesure du possible, veuillez éliminer les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Pour éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.

Le produit peut être mis au rebut gratuitement.

13 Caractéristiques techniques

Dlage de tensions de sortie | QJ g o Vj p		~
Fréquence de sortie RJ n zo Vp
Forme d'onde de sortie Onde sinusoïdale pure
Wocicacité maximale YJ p
Nension d'entrée nominale VI g I K g		==		==
Dlage de tensions d'entrée VJ lq VSPR g I J iq QQ g		==		==
Duissance de sortie continue Dnom	VRJ W	QRJ W	VRJ W	QRJ W
Duissance de sortie maximale dV mine	VTJ W	KJJ W	VTJ W	KJJ W
Duissance de surtension maximale dQ se Dsurge	QJJ W	TJJ W	QJJ W	TJJ W
Zonsommation d'électricité y vide	≤J PS A	≤J PK A	≤J PS A	≤J PK A
Nempérature ambiante de fonctionnement		J lq RJ rZ
Nempérature ambiante pour le stoc age		QJ rZiq TJ rZ
n umidité ambiante		J lq YR pP non-condensing
L imensions		fig.10 y la pageRS
Doids	VPV g	VPI g	VPV g	VPI g
Zontrôlekcertification		CE E9

YS2 Inverter : manipulation

DPSI212, DPSI224
