GEBRUIKSAANWIJZING SC120DA MAKITA

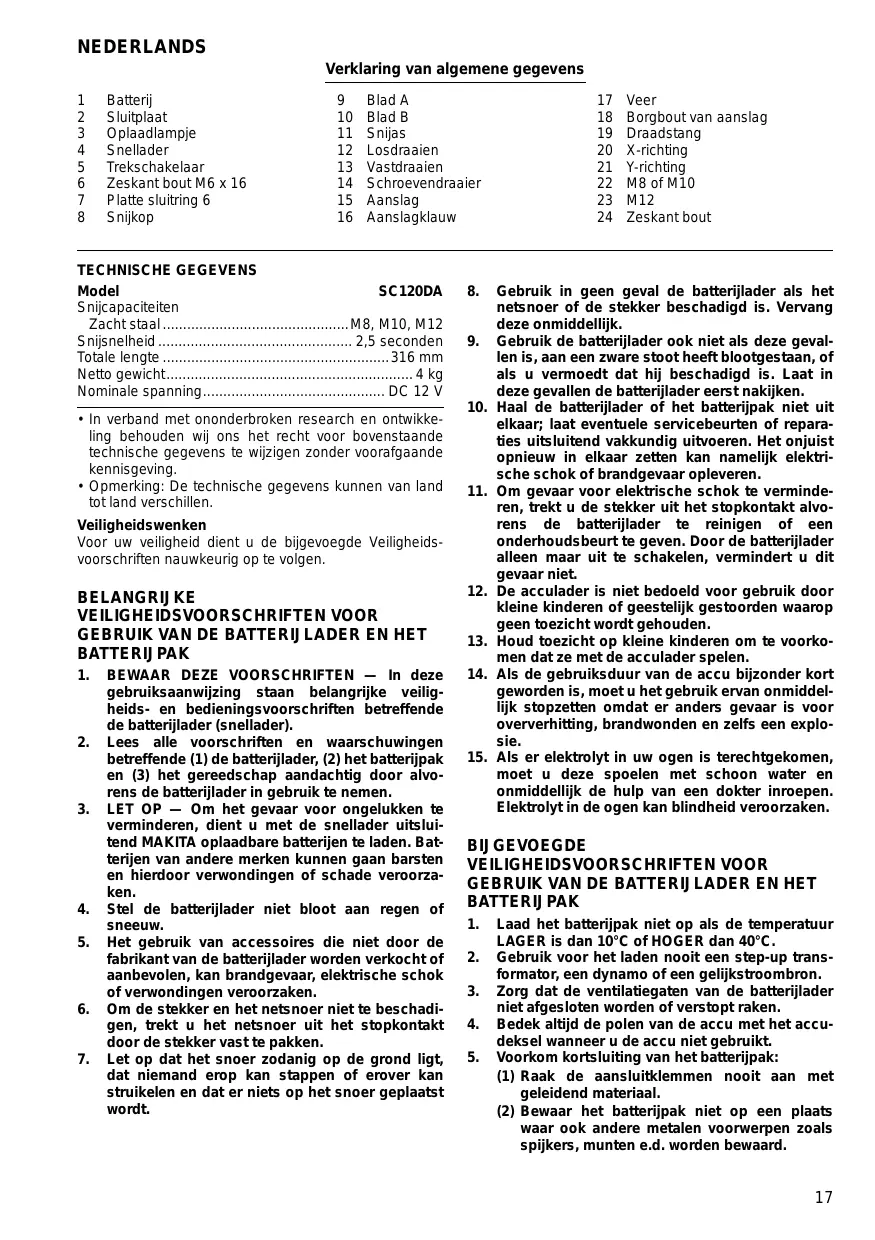

Batterij Sluitplaat Oplaadlampje Snellader Trekschakelaar Zeskant bout M6 x 16 Platte sluitring 6 Snijkop

9 10 11 12 13 14 15 16

Blad A Blad B Snijas Losdraaien Vastdraaien Schroevendraaier Aanslag Aanslagklauw

TECHNISCHE GEGEVENS Model SC120DA Snijcapaciteiten Zacht staal M8, M10, M12 Snijsnelheid 2,5 seconden Totale lengte 316 mm Netto gewicht 4 kg Nominale spanning DC 12 V • In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. • Opmerking: De technische gegevens kunnen van land tot land verschillen.

Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheidsvoorschriften nauwkeurig op te volgen.

BEWAAR DEZE VOORSCHRIFTEN — In deze gebruiksaanwijzing staan belangrijke veiligheids- en bedieningsvoorschriften betreffende de batterijlader (snellader). Lees alle voorschriften en waarschuwingen betreffende (1) de batterijlader, (2) het batterijpak en (3) het gereedschap aandachtig door alvorens de batterijlader in gebruik te nemen. LET OP — Om het gevaar voor ongelukken te verminderen, dient u met de snellader uitsluitend MAKITA oplaadbare batterijen te laden. Batterijen van andere merken kunnen gaan barsten en hierdoor verwondingen of schade veroorzaken. Stel de batterijlader niet bloot aan regen of sneeuw. Het gebruik van accessoires die niet door de fabrikant van de batterijlader worden verkocht of aanbevolen, kan brandgevaar, elektrische schok of verwondingen veroorzaken. Om de stekker en het netsnoer niet te beschadigen, trekt u het netsnoer uit het stopkontakt door de stekker vast te pakken. Let op dat het snoer zodanig op de grond ligt, dat niemand erop kan stappen of erover kan struikelen en dat er niets op het snoer geplaatst wordt.

17 18 19 20 21 22 23 24

Veer Borgbout van aanslag Draadstang X-richting Y-richting M8 of M10 M12 Zeskant bout

Gebruik in geen geval de batterijlader als het netsnoer of de stekker beschadigd is. Vervang deze onmiddellijk. Gebruik de batterijlader ook niet als deze gevallen is, aan een zware stoot heeft blootgestaan, of als u vermoedt dat hij beschadigd is. Laat in deze gevallen de batterijlader eerst nakijken. Haal de batterijlader of het batterijpak niet uit elkaar; laat eventuele servicebeurten of reparaties uitsluitend vakkundig uitvoeren. Het onjuist opnieuw in elkaar zetten kan namelijk elektrische schok of brandgevaar opleveren. Om gevaar voor elektrische schok te verminderen, trekt u de stekker uit het stopkontakt alvorens de batterijlader te reinigen of een onderhoudsbeurt te geven. Door de batterijlader alleen maar uit te schakelen, vermindert u dit gevaar niet. De acculader is niet bedoeld voor gebruik door kleine kinderen of geestelijk gestoorden waarop geen toezicht wordt gehouden. Houd toezicht op kleine kinderen om te voorkomen dat ze met de acculader spelen. Als de gebruiksduur van de accu bijzonder kort geworden is, moet u het gebruik ervan onmiddellijk stopzetten omdat er anders gevaar is voor oververhitting, brandwonden en zelfs een explosie. Als er elektrolyt in uw ogen is terechtgekomen, moet u deze spoelen met schoon water en onmiddellijk de hulp van een dokter inroepen. Elektrolyt in de ogen kan blindheid veroorzaken.

BIJGEVOEGDE VEILIGHEIDSVOORSCHRIFTEN VOOR GEBRUIK VAN DE BATTERIJLADER EN HET BATTERIJPAK 1. 2. 3. 4. 5.

Laad het batterijpak niet op als de temperatuur LAGER is dan 10°C of HOGER dan 40°C. Gebruik voor het laden nooit een step-up transformator, een dynamo of een gelijkstroombron. Zorg dat de ventilatiegaten van de batterijlader niet afgesloten worden of verstopt raken. Bedek altijd de polen van de accu met het accudeksel wanneer u de accu niet gebruikt. Voorkom kortsluiting van het batterijpak: (1) Raak de aansluitklemmen nooit aan met geleidend materiaal. (2) Bewaar het batterijpak niet op een plaats waar ook andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.

(3) Stel het batterijpak niet bloot aan water of regen. Kortsluiting van het batterijpak kan leiden tot een grote stroomafgifte, oververhitting, brandwonden of zelfs tot defecten. Bewaar de batterijlader en het batterijpak niet in plaatsen waar de temperatuur tot 50°C of hoger kan op lopen. Werp zwaar beschadigde of volledig uitgeputte batterijpakken niet in het vuur, omdat een gevaarlijke explosie er het gevolg van kan zijn. Wees voorzichtig dat u het batterijpak niet laat vallen en het niet aan schokken of stoten blootstelt. Laad het batterijpak niet op in een kist, een container e.d. Om het batterijpak op te laden, dient u dit in een goed geventileerde ruimte te plaatsen.

Indien de snijbladen vervormd, beschadigd of gescheurd zijn, deze onmiddellijk door nieuwe vervangen. Vervormde, beschadigde of gescheurde snijbladen kunnen machinepech en eventueel ernstige verwonding veroorzaken. Wees voorzichtig wanneer u de machine op hoge of verhoogde plaatsen gebruikt. Stukken van de doorgesneden draadstangen kunnen onverwacht naar beneden vallen en ernstige verwonding veroorzaken. Houd uw handen uit de buurt van de snijbladen en omgevende onderdelen.

BEWAAR DEZE VOORSCHRIFTEN.

BEDIENINGSVOORSCHRIFTEN Aanbrengen of verwijderen van de batterij (Fig. 1) Om de batterij te verwijderen, de sluitplaat eruit trekken en de batterij van de machine verwijderen. Om de batterij aan te brengen, de rug op één lijn brengen met de groef in het huis en hem dan erin schuiven. Breng dan de sluitplaat opnieuw aan.

Laden (Fig. 2) Sluit de snellader aan op een stopcontact. Het oplaadlampje zal in groen knipperen. Breng de batterij aan zodat zijn plus- en min-klemmen aan dezelfde kant zitten als de respectieve aanduidingen op de snellader. Het oplaadlampje verandert van groen in rood en het laden begint. Tijdens het laden blijft het oplaadlampje branden. Wanneer de kleur van het oplaadlampje verandert van rood in groen en er gedurende ongeveer 5 seconden een geluidssignaal weerklinkt, is de batterij volledig geladen. Trek de stekker van de snellader uit het stopcontact. (Opmerking: Zie de onderstaande tabel voor de oplaadtijd.) Snellader Batterij DC1439

LET OP: • Een nieuwe batterij of een batterij die gedurende lange tijd niet werd gebruikt, kan eventueel niet volledig worden opgeladen. Nadat de batterij enkele malen volledig is ontladen, kan deze weer volledig worden opgeladen. • Wanneer de batterij warm is, zal het oplaadlampje mogelijk in rood knipperen. Laat de batterij afkoelen vooraleer deze op te laden. • Wanneer het oplaadlampje afwisselend in groen en rood knippert en u een pieptoon hoort, dan wijst dit op een probleem en is laden niet mogelijk. De klemmen op de lader of op de batterij zijn vuil, of de batterij is versleten of beschadigd. • Wanneer u twee batterijen na elkaar laadt, moet u de lader tussendoor 15 minuten laten afkoelen.

AAN en UIT schakelen (Fig. 3) LET OP: Alvorens de batterij aan te brengen, moet u altijd controleren of de trekschakelaar juist werkt en na het loslaten naar de “OFF” stand terugkeert. Om in te schakelen, de trekschakelaar indrukken. Om uit te schakelen, de trekschakelaar loslaten.

Toerentalregeling door trekschakelaar (Fig. 3) Het toerental kan worden geregeld van 0 tot maximum, afhankelijk van de druk die op de schakelaar wordt uitgeoefend. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller de machine draait.

Vervangen van de snijbladen (Fig. 4) Belangrijk: Zorg altijd ervoor dat de machine is uitgeschakeld en de batterij is verwijderd alvorens de snijbladen te vervangen. M8 bladen zijn in de fabriek op de machine gemonteerd. Wanneer u M10 of M12 draadstangen wilt snijden, moet u de M8 bladen vervangen door M10 of M12 bladen die verkrijgbaar zijn als optionele accessoires. Er zijn twee soorten bladen voor iedere maat; blad A dient op de snijkop te worden gemonteerd, en blad B op de snijas. Controleer het bladtype (voorbeeld: M8A of M8B) dat op de zijkant van de bladen is gegraveerd, en monteer dan de bladen op de juiste plaats. Om de bladen te verwijderen, verwijder eerst de bevestigingsbouten met zeskant kop.

Vervangen van de aanslag (Fig. 5 en 6) Belangrijk: Zorg altijd ervoor dat de machine is uitgeschakeld en de batterij is verwijderd alvorens de aanslag te vervangen. De aanslag voor M8 of M10 bladen is in de fabriek op de machine gemonteerd. Wanneer u M12 draadstangen wilt snijden, moet u de aanslag voor M8 en M10 bladen vervangen door de aanslag voor M12 bladen die als standaard toebehoren is meegeleverd. Om de aanslag te verwijderen, verwijder zijn borgbout. Monteer de aanslag op de machine met zijn klauw naar voren of naar boven gericht.

Om de draadstang te monteren, plaats de aanslag met zijn klauw naar voren gericht zoals afgebeeld in Fig. 7. Voor de M8 of M10 draadstang dient u de machinekop naar de draadstang te bewegen in de X-richting afgebeeld in Fig. 7-1, of in de Y-richting afgebeeld in Fig. 7-2. Voor de M12 draadstang dient u de machinekop in de Y-richting te bewegen. Monteer de draadstang zodanig dat zijn schroefdraad ineengrijpt met de schroefdraad op blad A. LET OP: Monteer de draadstang altijd op de juiste wijze zoals afgebeeld in Fig. 8, en nooit zoals afgebeeld in Fig. 9. Verkeerde montage kan ernstige verwondingen veroorzaken. Nadat de draadstang is gemonteerd, plaatst u de aanslag zoals afgebeeld in Fig. 10 om de draadstang recht tegen de bladen vast te zetten.

OPMERKING: • Zelfs wanneer u de trekschakelaar loslaat, zal de snijas pas naar haar oorspronkelijke positie terugkeren nadat zij zover is gegaan als zij kan. • Zelfs wanneer u de trekschakelaar opnieuw indrukt, zal de snijas niet beginnen naar voren te bewegen voordat zij helemaal is teruggekeerd naar haar oorspronkelijke positie. Nadat de draadstang is doorgesneden, plaatst u de aanslag zoals afgebeeld in Fig. 7 en dan verwijdert u de machinekop van de draadstang.

ONDERHOUD LET OP: Controleer altijd of de machine is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan de machine.

Olie bijvullen (Fig. 12) Dit is een draadeind knipper volgens het oliedrukprincipe. Bij de verscheping uit de fabriek, is de machine met drukolie gevuld. Vul geen olie bij zolang als de machine goed presteert. Vul als volgt olie bij wanneer de oliedruk niet hoog genoeg is voor het snijden van draadstangen. Gebruik uitisluitend originele Makita olie #46. 1. Monteer de draadstang op de machine zoals hierboven is bescheren. 2. Druk de trekschakelaar in. Laat de trekschakelaar los net voordat de draadstang helemaal is doorgesneden. 3. Verwijder de batterij van de machine. 4. Verwijder de zeskant bout waarmee het oliegat is afgedekt. Vul olie bij, maar pas op dat et geen olie in de motor terechtkomt. 5. Breng de zeskant bout opnieuw aan en draai deze goed vast. 6. Monteer de batterij op de machine en snij de draadstang helemaal door. 7. Herhaal de bovenstaande procedure tweemaal of driemaal. Opdat het gereedschap veilig en betrouwbaar blijft, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita service centrum.

LET OP: Monteer de draadstang altijd zodanig dat deze de hele breedte van blad B bedekt zoals afgebeeld in Fig. 11-1. Indien u de draadstang monteert zoals afgebeeld in Fig. 11-2 en deze probeert door te snijden, kan de schroefdraad van de draadstang breken. Druk de trekschakelaar in. De snijas beweegt naar voren om de draadstang door te snijden zonder de schroefdraad van de draadstang te pletten. Houd de trekschakelaar ingedrukt, totdat de draadstang helemaal is doorgesneden. Laat de trekschakelaar los. De snijas keert dan automatisch terug naar haar oorspronkelijke positie.

EG-VERKLARING VAN CONFORMITEIT Model; SC120DA Wij verklaren hierbij uitsluitend op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen van genormaliseerde documenten, EN60745, EN55014 in overeenstemming met de richtlijnen van de Raad 2004/108/EC en 98/37/EC.

NEDERLANDS SUOMI Geluidsniveau en trilling van het model SC120D Het typische A-gewogen geluidsdrukniveau is 74 dB (A). Tijdens het werken kan het geluidsniveau 85 dB (A) overschrijden. – Draag oorbeschermers. – De typische gewogen effectieve versnellingswaarde is niet meer dan 2,5 m/s2.
