Producttype	Draadloze boor-/schroefmachine
Merk	MAKITA
Model	6381D
Nominale spanning	DC 14,4 V
Boorcapaciteit staal	13 mm
Boorcapaciteit hout	25 mm
Schroefcapaciteit houtschroeven	6 mm x 75 mm
Schroefcapaciteit metaalschroeven	6 mm
Onbelast toerental (hoog)	0 – 1 300 min⁻¹
Onbelast toerental (laag)	0 – 400 min⁻¹
Totale lengte	216 mm
Netto gewicht	1,7 kg
Accutype	Oplaadbare accu 14,4 V (apart verkrijgbaar)
Aantal versnellingen	2 (mechanisch)
Koppelinstelling	17 standen + boormarkering
Draairichting	Omkeerbaar (reverseschakelaar)
Veiligheidskoppeling	Ja, slipkoppeling
Boorkop	Handmatig vastzetten met huls
Toepassingen	Boren en schroeven in hout, metaal en kunststof
Geluidsdrukniveau	≤ 70 dB(A)
Trillingen (boren in metaal)	≤ 2,5 m/s²
Onderhoud	Reinigen na gebruik, droog bewaren
Repareerbaarheid	Makita reserveonderdelen, erkend servicecentrum
Veiligheid	Gedetailleerde instructies in de handleiding

Veelgestelde vragen - 6381D MAKITA

Hoe verander ik de snelheid op de Makita 6381D boormachine?

Schakel het gereedschap uit, verplaats dan de snelheidschakelaar naar stand '2' voor hoge snelheid of '1' voor lage snelheid. Zorg ervoor dat de hendel goed in de stand staat voordat u het gereedschap gebruikt.

Hoe stel ik het aandraaimoment in?

Draai de instelring om het gewenste cijfer (1 tot 16) of de boormarkering uit te lijnen met de markering op de behuizing. Het koppel neemt toe met het cijfer. De markering is voor boren zonder slip.

Hoe plaats en verwijder ik de accu?

Om de accu te verwijderen, druk op de zijknoppen en trek deze naar buiten. Om te plaatsen, lijn de lip uit met de groef en duw tot een klik. Gebruik geen geweld.

Hoe keer ik de draairichting om?

Gebruik de reverseschakelaar boven de trekker. Druk op de hendel en verplaats deze naar kant A voor rechtsom, kant B voor linksom. Verander alleen van richting als het gereedschap volledig stilstaat.

Wat is de maximale boorcapaciteit?

De boormachine kan tot 13 mm in staal en 25 mm in hout boren. Voor schroeven: houtschroeven tot 6 mm x 75 mm.

Hoe gebruik ik de boormachine om te schroeven?

Stel eerst het juiste aandraaimoment in. Plaats de bit in de schroefkop, begin langzaam en verhoog geleidelijk de snelheid. Laat de trekker los zodra de schroef is ingedraaid.

Welk type accu moet ik gebruiken?

De boormachine werkt met een Makita 14,4 V accu (niet inbegrepen). Gebruik alleen Makita laders. De accu kan nikkel-cadmium of nikkel-metaalhydride zijn.

Hoe onderhoud ik de boormachine?

Verwijder voor onderhoud altijd de accu. Reinig het gereedschap met een droge doek. Reparaties moeten worden uitgevoerd door een erkend Makita servicecentrum met originele onderdelen.

Welke accessoires zijn beschikbaar?

Makita biedt boortjes, schroefbits, accu's en laders, rubberen plaat, schuim polijstplaat, lamswollen dop en transportkoffer.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag gehoorbescherming omdat het geluidsniveau boven 80 dB(A) kan komen. Gebruik de extra handgrepen indien meegeleverd. Houd het gereedschap stevig vast, raak de hete boor niet aan na gebruik en vermijd contact met onder spanning staande kabels.

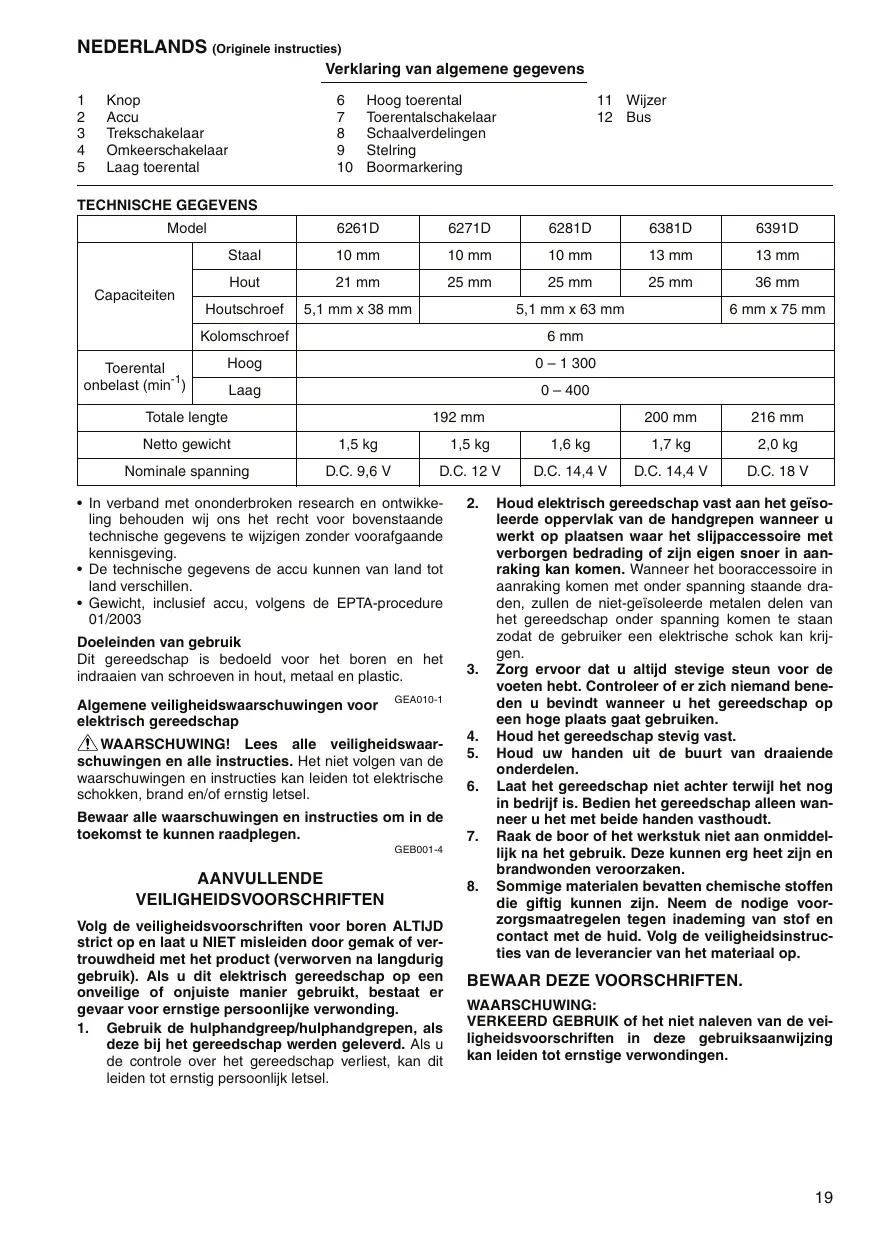

GEBRUIKSAANWIJZING 6381D MAKITA

Verklaring van algemene gegevens

1	Knop	6	Hoog torental	11	Wijzer
2	Accu	7	Toerentalschakelaar	12	Bus
3	Trekschakelaar	8	Schaalverdelingen
4	Omkeerschakelaar	9	Stelring
5	Laag torental	10	Boormarkering

TECHNISCHE GEGEVENS

Model		6261D	6271D	6281D	6381D	6391D
Capaciteiten	Staal	10 mm	10 mm	10 mm	13 mm	13 mm
	Hout	21 mm	25 mm	25 mm	25 mm	36 mm
	Houtschroef	5,1 mm x 38 mm	5,1 mm x 63 mm			6 mm x 75 mm
	Kolomschroef	6 mm
Toerental onbelast (min-1)	Hoog	0 - 1 300
	Laag	0 - 400
Totale lenghte		192 mm			200 mm	216 mm
Netto gewicht		1,5 kg	1,5 kg	1,6 kg	1,7 kg	2,0 kg
Nominale spanning		D.C. 9,6 V	D.C. 12 V	D.C. 14,4 V	D.C. 14,4 V	D.C. 18 V

• In verband met ononderbroken research en ontwikkeling behonden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaandeKennisgeving.
• De technische gegevens de accu können van land tot land verschillen.
  Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren en het indraaien van schroeven in hout, metaal en plastic.

Algemene verilgheidswaarschuwingen voor GEA010-1 elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

GEB001-4

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

Volg de veiligheidsvoorschriften voor boren ALTIJD strict op en laat u NIET misleiden door gemak of vertrouwdheid met het product (verworven na langdurig gebruik). Als u dit elektrisch gereedschap op een onveilige of onjuiste manier gebruikt, bestaat er gevaar voor ernstige persoonlijke verwonding.

1. Gebruik de hulphandgreep/hulphandgrepen, als deze bij het gereedschap werden geleverd. Als u de controle over het gereedschap verliest, kan dit leiden tot ernstig persoonlijk letsetl.

2. Houd elektrisch gereedschap vast aan het geisoleerde oppervlak van de handgrepen wanneser u werkt op plaatsen waar het sijppacessoire met verborgen bedrading of zich eigien snoer in aanraking kan komen. Wanner het booraccessaire in aanraking komen met onder spanning staande draden, zullen de Niet-geisoleerde metalen delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.

3. Zorg ervoor dat u altiijd stevige steun voor de voeten hebt. Controleer of er zich niemand beneden u bevindt wanner u het gereedschap op een hoge plaat gaat gelebruiken.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van draaiende onderdelen.
6. Laat het gereedschap Niet acheer terwijl het nog in bedrijf is. Bedien het gereedschap alleen wanner u het met beiden handen vasthoudt.
7. Raak de boor of het werkstuk Niet aan onmiddelijk na het gebruik. Deze können erg heet zijn en brandwonden veroorzaken.
8. Sommige materialen bevatten chemische stoffen die giftig konnen zijn. Neem de nodsige voorzorgsmaatregelen gegen inademing van stof en contact met de huid. Volg de veilgehidsinstrictions van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

VERKEERD GEBRUK of het Niet naleven van de veiligheidsvoorschriften in deze gebruksaanwijzing kan leiden to ernstige verwondingen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, aandachtig door alvorens de acculader in gebruik te nemen.
2. Neem de accu Niet uit elkaar.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als er elektrólyt in uw ogen is terecht gekomen, spoel dan uw ogen met schoon water en roep onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Bedek de accuklemen alteid met de accukap wanner u de accu Niet gebrukt.
6. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.

(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kan orzaak zich van een grote stroomafgithe, oververhitting, brandwonden, en zichs defecten.

1. Bewaar het gereedschap en de accu Niet op plaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook Niet wanner hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploften in het vuur.
3. Wees voorzichtig dat u de accu Niet LAST vallen en hem Niet blootstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Als u de accu te veel oplaadt, za hij minder lang meegaan.
3. Laad de accu op bij een kamertemperatuur tusen 10^ en 40^ . Laat een warme accu afkoelen alvorens hem op te laden.
4. Laad de nikkel-metaalhydride accu op telkens wanner u hem langer dan ces maanden nicht hebt gebruikt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

Zorg altijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

Installeren of verwijderen van de accu (Fig.1)

• Schakel het gereedschap alsijd uit alvorens de accu te installereren of te verwijderen.
• Om de accu te verwijderen, neemt u deze UIT het gereedschap terwijl u de knappen aan beiden zichden van de accu indrukt.
• Om de accu te installereren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de accu waar binnen. Schuif de accu zo ver mogelijk erin, totdat.Deze met een klikgeluid vergrendelt.Indien u dit Niet doet, kan de accu per ongeluk ut het gereedschap vallen en uzelf of anderen verwonden.
• Als de accu moeilijk in de houder gaat,要去 u Niet proberen hem met geweld erin te duwen. Indien de accu eriet gemakkelijk ingaat, betekent dit dat u hem nicht op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig.2)

LET OP:

• Alvorens de accu in het gereedschap teplaatsen, moet u hoogt controlleren de trekschakelaar juist werkct en bij het loslaten maar de "OFF" positie terugkeert.

Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar worden ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar loslaten.

Werking van de omkeerschakelaar (Fig.3)

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf ziche A voorrechtse draairichting, of vanaf ziche B voor linkse draairichting.

Wanner deze schakelaar in de neutrale stand staat, kan de trekschakelaar Niet worden ingedrukt.

LET OP:

• Controller altijd de draairichting alvorens het gereed-schap te gebruiken.
• Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Indien u de draairichting verandert terwijl de boor nog draait, kan het gereedschap beschadig raken.
• Zet de omkeerschakelaar altiijd in de neutrale stand wanneer u het gereedschap Niet gebruikt.

Veranderen van het toerental (Fig. 4)

Om het toerental te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de toerentalschakelaar maar de 2 zijde voor hoog toerental, of maar de 1 zijde voor laag toerental. Zorg ervoor dat de toerentalschakelaar in de juiste stand staat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uw werk.

LET OP:

• Schuif de toerentaltschakelaar alkijd volledig maar de juiste positie. Als u het gereedschap gebruukt met de toerentaltschakelaar halverwege:tussen de "1" en 2" posities, kan het gereedschap beschadigd raken.
  Verschuiif de toerentalschakelaar Niet verwijl het gereed-schap draait. Hierdoor kan het gereedschap beschadigd raken.

Instellen van het draaimoment (Fig. 5)

Het draaimoment kan worden ingesteld in 17 stappen door de stelring zodanig te draaien dat zichschaalverde-lingen overeenkomen met de wijzer op het huis van het gereedschap. Het draaimoment is minimaal wanner het cijfer 1 met de wijzer overeenkomt, en is maximaal wanner de marketing met de wijzer overeenkomt.

Wanner de stelring op een cijfer van 1 tot 16 is ingesteld, zal de koppeling bij verschillende draaimomentniveaus slippen. De koppeling is ontworpen om Niet te slippen bij de 日 marking.

Alvorens met het eigenglijke werk te beginnen, moet u het geschiktte draaimoment bepalen door een proefschoef in uw Werkstuk of in een ander stuk van hetzelfde materiaal te schroeven.

OPMERKING:

• De stelring vergrendelt nicht wanneer de wijzer halverwege:tussen de schaalverdelingen is geplaatst.

INEENZETTEN

LET OP:

• Controller altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap.

Installeren of verwijderen van de schroefbit of boor (Fig. 6)

Draai de bus maar links om de klauwen van de boorkop te openen. Steek de booor zo ver moeelijk in de boorkop. Draai de bus maar rechts om de boorkop vast te zetten. Om de booor te verwijderen, draait u de bus maar links.

BEDIENING

Indraaien van schroeven (Fig. 7)

LET OP:

• Stel de steling in op het draaimomentniveau dat geschikt is voor uw werk.

Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage slelheid en voer dan de slenlheid geleidelijk op. Laat de trekschakelaar los zoda de koppeling ingrijt.

LET OP:

Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroefbit beschadigd kan worden.

OPMERKING:

• Wanner u houtschroeven indraait, kaak dan voorboorgaten in het hout. Dit vergemakkelijkt het inschroeven en voorkomt dat het hout splijt. Zie de onderstaande tabel.

Nominale diameter van houtschroef (mm)	Aanbevolen diameter van voorboorgat (mm)
3,1	2,0–2,2
3,5	2,2–2,5
3,8	2,5–2,8
4,5	2,9–3,2
4,8	3,1–3,4
5,1	3,3–3,6
5,5	3,7 – 3,9
5,8	4,0 – 4,2
6,1	4,2 – 4,4

Boren

Draai eerst de stelring zodat de wijzer maar de markering wijst. Ga daarna als volgt te werk.

Boren in hout

Voor boren in hout krijt u de Beste resultaten met houtboren die voorzijen zijn van een geleideschroef. Het boren gaat dan gemakkelijker aangezien de geleideschroef de boor in het hout trekt.

Boren in metaal

Om te voorkomen dat de boor slipt wanner u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op de plaat waar u wilt boren. Plaats verrolgens de boorpunt in het deukje en start het boren. Gebruik altijd boorolie wanner u in metaal boort. De enige uitzonderingen+zijn ijzer en koper die droog geboard dienen te worden.

LET OP:

• Door overmatige druk op het gereedschap uit te oefen den verloopt het boren Niet sneller. Integendeel, teveel druk op het gereedschap za alleen maar de boorpunt beschadigen, de prestatie van het gereedschap verminderen en de gebruiksduur verzorten.
• Wanner de boor uit het gaatje tevoorschijn komt, worden een enorme kracht uitgeoefend op het gereedschap en op de boor. Houd waarom het gereedschap stevig vast en wees op uw hoede wanner de boor door het werkstuk begint te dringen.
• Wanner de boor klemraakt, keert u met de omkeerschakelaar de draairichting om, om de boor uit het gaatje te krijgen. Het gereedschap kan echter plotseling terugspringen indien u het Niet stevig vasthoudt.
• Kleine werkstukken dient u alkijd eerst vast te zetten in een klemschroef of iets dergelijks.
• Indien het gereedschap ononderbroken worden gebruikt totdat de accu is ontladen, dient u het gereedschap 15 minutes te laden rusten alvorens met een neue accu verder te werken.

ONDERHOUD

LET OP:

• Controleer altijd of het gereedschap isuitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparations en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita Servicecentrum, en dat uitsluitend met gebruik van Makita verrangingsonderdelen.

ACCESSIONS

LET OP:

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzijnde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires.

Boren
- Schroefbits
- Diverse types originele Makita accu's en acculaders
Rubber steunschif set
- Wollen poetsschijf
- Schuimrubber polijstkussen
- Plastic draagkoffer

Alleen voor Europese landen

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN60745:

Geluidsdrukniveau (L_DA):70dB(A) oflager

Onnauwkeurigheid (K) : 3 dB(A)

Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden

Draag oorbeschemers

ENG202-3

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN60745:

Toepassing: boren in metaal

Trillingsemissie (a_h,D) : 2,5 m/s² of laser

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemmissiewaarde is gemeten volgens de standardtestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschellen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gebruikt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroifen ter besicherming van de operator die zich gebaseerd op een schatting van de blootstelling onder praktijkstandigheden (rekencing houdend met allefasen van de bedrijfscylus, zoals teijdssduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakeldeijdssduur).

ENH101-12

EU-Verklaring van Conformiteit

Wij, Makita Corporation, als de verantwoordelijke fabrikant, verklaren dat de volgende Makita-machine(s):

Aanduiding van de machine: Snoerloze boor-schroeve-draaier

Modelnr./Type: 6261D, 6271D, 6281D, 6381D, 6391D in série zichin geproduceden en

Voldoen aan de volgende Europese richtlijnen:

98/37/EC tot en met 28 december 2009 en daarna aan 2006/42/EC vanaf 29 december 2009

En zijn gefabricieerd in overeenstemming met de vol-gende normen of genormaliseerde documenten: EN60745

De technische documentatione werden bewaard door onze erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
