GEBRUIKSAANWIJZING 6391D MAKITA

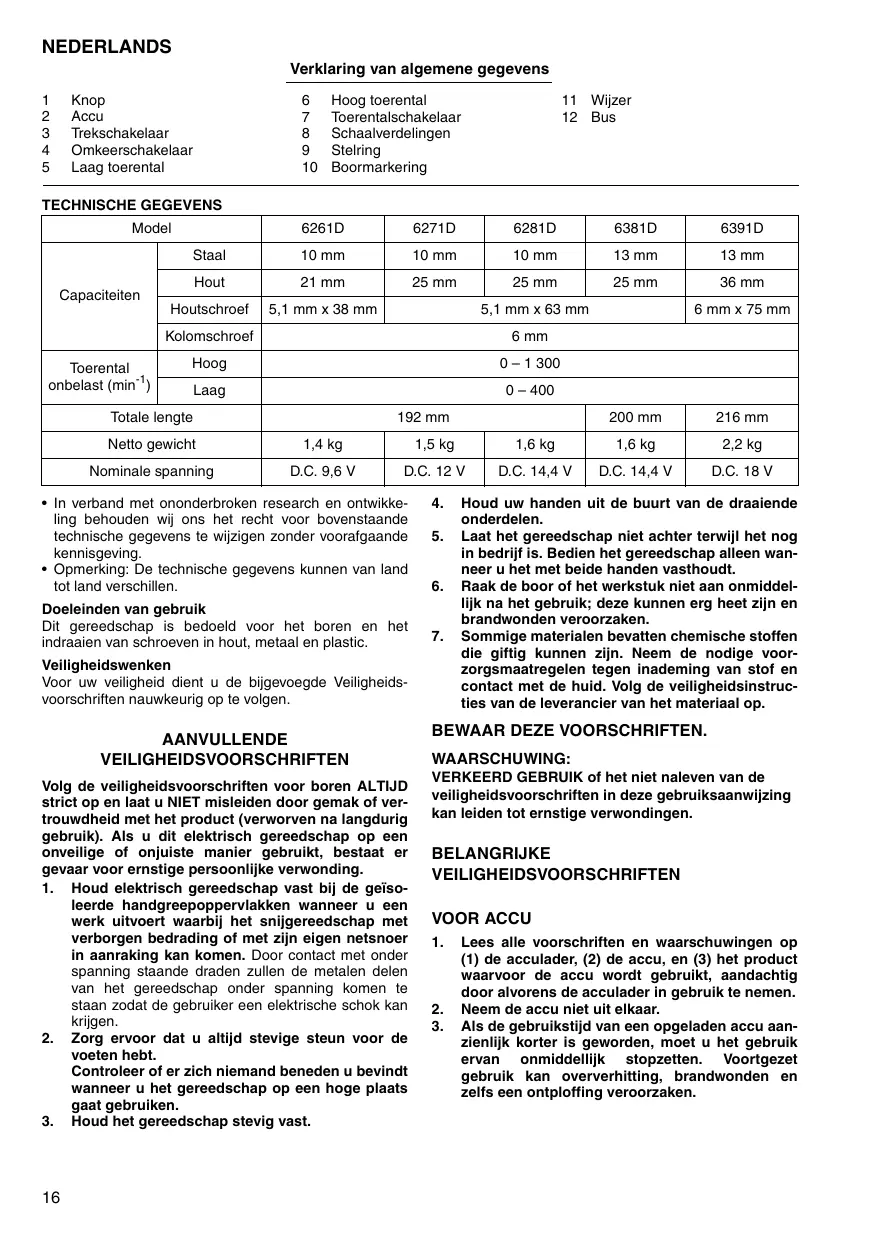

NEDERLANDS Verklaring van algemene gegevens 1 Knop 6 Hoog toerental 11 Wijzer 2 Accu 7 Toerentalschakelaar 12 Bus 3 Trekschakelaar 8 Schaalverdelingen 4 Omkeerschakelaar 9 Steling 5 Laag toerental 10 Boormarkering TECHNISCHE GEGEVENS Model 6261D 6271D 6281D 6381D 6391D Staal 10 mm 10 mm 10 mm 13 mm 13 mm Hout 21 mm 25 mm 25 mm 25 mm 36 mm Capaciteiten Houtschroef | 5,1 mm x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm Kolomschroef 6 mm Toerental Hoog 0-1 300 onbelast (min°!) Laag 0400 Totale lengte 192 mm 200 mm 216 mm Netto gewicht 14kg 15kg 1,6 kg 16 kg 22kg Nominale spanning D.C. 9,6 V DC.12V | DC.144V | DC.144V | Dc.t8v + In verband met ononderbroken research en ontwikke- ling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. + Opmerking: De technische gegevens kunnen van land tot land verschillen Doeleinden van gebruik Dit gereedschap is bedoeld voor het boren en het indraaien van Schroeven in hout, metaal en plastic. Veiligheidswenken Voor uw veiligheid dient u de bijgevoegde Veiligheids- voorschriften nauwkeurig op te volgen: AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN Volg de veiligheidsvoorschriften voor boren ALTIJD strict op en laat u NIET misleiden door gemak of ver- trouwdheid met het product (verworven na langdurig gebruik). Als u dit elektrisch gereedschap op een onveilige of onjuiste manier gebruikt, bestaat er gevaar voor ernstige persoonlijke verwonding.

1. Houd elektrisch gereedschap vast bij de geïso-

j het snijgereedschap met verborgen bedrading of met zijn eigen netsnoer in aanraking kan komen. Door contact met onder Spanning staande draden zullen de metalen delen van het gereedschap onder spanning komen te Staan zodat de gebruiker een elektrische schok kan krijgen.

2. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er zich niemand beneden u bevindt wanneer u het gereedschap op een hoge plaats gaat gebruiken.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van de draaiende

5. Laat het gereedschap niet achter terwijl het nog

in bedriff is. Bedien het gereedschap alleen wan- neer u het met beide handen vasthoudit. Raak de boor of het werkstuk niet aan onmiddel- lijk na het gebruik; deze kunnen erg heet zijn en brandwonden veroorzaken. 7... Sommige materialen bevatten chemische stoffen die giftig kunnen zijn. Neem de nodige voor- zorgsmaatregelen tegen inademing van stof en contact met de huid. Volg de veiligheïdsinstruc- ties van de leverancier van het materiaal op. BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen. BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product Waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen. Neem de accu niet uit elkaar. Als de gebruikstijd van een opgeladen accu aan- zienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en Zelfs een ontploffing veroorzaken.

spoel dan uw ogen met schoon water en roep onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Bedek de accuklemmen altijd met de accukap

wanneer u de aceu niet gebruikt.

6. Voorkom kortsiuiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend material. (2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard. (8) Stel de accu niet bloot aan water of regen. Kortsiuiting van de accu kan oorzaak zin van een grote stroomafgifte, oververhitting, brand- wonden, en zelfs defecten.

7. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot 50°C of hoger.

8. Werp de accu nooit in het vuur, ook niet wanneer

hij zwaar beschadigd of volledig versleten is. De aceu kan namelijk ontploffen in het vuur.

9. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten. BEWAAR DEZE VOORSCHRIFTEN. Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is.

Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het ver- mogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit opnieuw

op. Als u de accu te veel oplaadt, zal hij minder lang meegaan.

3. Laad de accu op bij een kamertemperatuur tus-

sen 10°C en 40°C. Laat een warme accu afkoelen alvorens hem op te laden.

4. Laad de nikkel-metaalhydride accu op telkens

wanneer u hem langer dan zes maanden niet hebt gebruikt.

BESCHRIJVING VAN DE FUNCTIES

LET OP: + Zorg altjd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren. Installeren of verwijderen van de accu (Fig. 1) + Schakel het gereedschap altid uit alvorens de accu te installeren of te verwijderen. + Om de accu te verwideren, neemt u deze uit het gereedschap terwijl u de knoppen aan beide zijden van de acou indrukt. Om de accu te installeren, past u de rug op de accu in de groef in de behuizing van het gereedschap, en dan schuift u de aceu naar binnen. Schuif de aceu 20 ver mogelikk erin, totdat deze met een kikgeluid vergren- dell. Indien u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en uzelf of anderen verwon- den. Als de aceu moeilik in de houder gaat, moet u niet pro- beren hem met geweld erin te duwen. Indien de accu er niet gemakkelik ingaat, betekent dit dat u hem niet op de juiste wijze erin steekt. Werking van de trekschakelaar (Fig. 2) LET OP: + Alvorens de accu in het gereedschap te plaatsen, moet ü altjd controleren of de trekschakelaar juist werkt en bij het loslaten naar de “OFF” positie terugkeert Om het gereedschap in te schakelen, drukt u gewoon de trekschakelaar in. Hoe dieper de trekschakelaar wordt ingedrukt, hoe sneller het gereedschap draait. Om het gereedschap uit te schakelen, de trekschakelaar losla- ten. Werking van de omkeerschakelaar (Fig. 3) Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschake- laar in vanaf zide A voor rechlse draairichting, of vanaf zijde B voor inkse draairichting. Wanneer deze schakelaar in de neutrale stand staat, kan de trekschakelaar niet worden ingedrukt. LET OP: + Controleer altjd de draairichting alvorens het gereed- chap te gebruiken. + Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is geko- men. Indien u de draairichting verandert terwi] de boor nog draait, kan het gereedschap beschadigd raken. + Zet de omkeerschakelaar altijd in de neutrale stand wanneer u het gereedschap niet gebruikt. Veranderen van het toerental (Fig. 4) Om het toerental te veranderen, schakelt u eerst het gereedschap uit en dan schuift u de toerentalschakelaar naar de “2” zide voor hoog toerental, of naar de “1” zide voor laag toerental. Zorg ervoor dat de toerentalschake- laar in de juiste stand stat alvorens met het werk te beginnen. Gebruik het toerental dat geschikt is voor uw werk. LET OP: + Schuif de toerentalschakelaar altid volledig naar de iuiste positie. Als u het gereedschap gebruikt met de toerentalschakelaar halverwege tussen de “1” en “2" posities, kan het gereedschap beschadigd raken. + Verschuif de toerentalschakelaar niet terwil het gereedschap draait. Hierdoor kan het gereedschap beschadigd raken. Instellen van het draaimoment (Fig. 5) Het draaimoment kan worden ingesteld in 17 stappen door de stelring zodanig te draaien dat zijn schaalverde- lingen overeenkomen met de wijzer op het huis van het gereedschap. Het draaimoment is minimaal wanneer het cijfer 1 met de wijzer overeenkomt, en is maximaal wan- neer de markering met de wijzer overeenkomt. Wanneer de stelring op een cijfer van 1 tot 16 is inge- Steld, zal de koppeling bij verschillende draaimomentni- veaus slippen. De koppeling is ontworpen om niet te slippen bij de Ë markering. Alorens met het eigenlike werk te beginnen, moet u het geschikte draaimoment bepalen door een proefschroef in uw werkstuk of in een ander stuk van hetzelide materiaal te schroeven. OPMERKING: + De steling vergrendelt niet wanneer de wijzer halver- wege tussen de schaalverdelingen is geplaatst.

INEENZETTEN LET OP. + Controleer altijd of het gereedschap is uitgeschakeld en de accu is losgekoppeld vooraleer onderhoud uit te voeren aan het gereedschap. Installeren of verwijderen van de schroefbit of boor (Fig. 6) Draai de bus naar links om de klauwen van de boorkop te openen. Steek de boor zo ver mogelik in de boorkop. Draai de bus naar rechts om de boorkop vast te zetten. Om de boor te verwijderen, houdt u de ring vast en draait ü de bus naar links. BEDIENING Indra: LET OP. + Stel de stelring in op het draaimomentniveau dat geschikt is voor uw werk. Plaats de punt van de schroefbit in de schroefkop en oefen druk op het gereedschap uit. Begin met lage snel- heid en voer dan de snelheid geleidelik op. Laat de trek- schakelaar los zodra de koppeling ingript. LET OP. + Zorg ervoor dat u de schroefbit recht op de schroefkop plaatst, aangezien anders de schroef en/of de schroef- bit beschadigd kan worden. OPMERKING: + Wanneer u houtschroeven indraait, maak dan voor- boorgaten in het hout. Dit vergemakkelikt het inschroe- ven en voorkomt dat het hout split. Zie de onderstaande tabel. n van schroeven (Fig. 7) Nominale diameter van | Aanbevolen diameter houtschroef (mm) van voorboorgat (mm) 3,1 20-22 35 22-25 38 25-28 45 29-32 48 31-34 5,1 33-36 55 37-39 58 40-42 6,1 42-44 Boren Draai eerst de stelring Zzodat de wizer naar de À markering wijst. Ga daarna als volgt te werk. Boren in hout Voor boren in hout krigt u de beste resultaten met hout- boren die voorzien zijn van een geleideschroef. Het boren gaat dan gemakkeljker aangezien de geleide- schroef de boor in het hout trekt.

Boren in metaal Om te voorkomen dat de boor slipt wanneer u begint te boren, moet u van te voren met een drevel een deukje in het metaal slaan op de plaats waar u wilt boren. Plaats vervolgens de boorpunt in het deukje en start het boren. Gebruik altijd boorolie wanneer u in metaal boort. De enige uitzonderingen zin izer en koper die droog geboord dienen te worden. LET OP: + Door overmatige druk op het gereedschap uit te oefe- nen verloopt het boren niet sneller. Integendeel, teveel druk op het gereedschap zal alleen maar de boorpunt beschadigen, de prestatie van het gereedschap ver- minderen en de gebruiksduur verkorten. Wanneer de boor uit het gaatje tevoorschin komt, wordt een enorme kracht uifgeoefend op het gereed- Schap en op de boor. Houd daarom het gereedschap stevig vast en wees op uw hoede wanneer de boor door het werkstuk begint te dringen. Wanneer de boor klemraakt, keert u met de omkeer- schakelaar de draairichting om, om de boor uit het gaate te krijgen. Het gereedschap kan echter plotse- Ing terugspringen indien u het niet stevig vasthoucdi. Kieine werkstukken dient u altijd eerst vast te zetten in een klemschroef of iets dergeliks. Indien het gereedschap ononderbroken wordt gebruikt totdat de aceu is ontladen, dient u het gereedschap 15 minuten te laten rusten alvorens met een nieuwe accu verder te werken. ONDERHOUD LET OP: + Controleer altjd of het gereedschap is uitgeschakeld en de accu is losgekoppeld voordat u begint met inspectie of onderhoud. Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te verzekeren, dienen alle reparaties, onderhoudsbeurten of afstellingen te worden uitgevoerd bij een erkend Makita Servicecentrum, en dit uitsluitend met gebruik van Makita vervangingsonderdelen. ACCESSOIRES LET OP: + Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwizing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlike verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Raadpleeg het dichtstbizinde Makita Servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires. + Boren + Schroefbits + Rubber steunschijf set + Schuimrubber polijstkussen + Wollen poetsschijf + Diverse types originele Makita accus en acculaders + Plastic draagkoffer
