MANUAL DE UTILIZADOR 6391D MAKITA

DESCRIPCIÔN DEL FUNCIONAMIENTO PRECAUCION:

MANTENIMIENTO PRECAUCION:

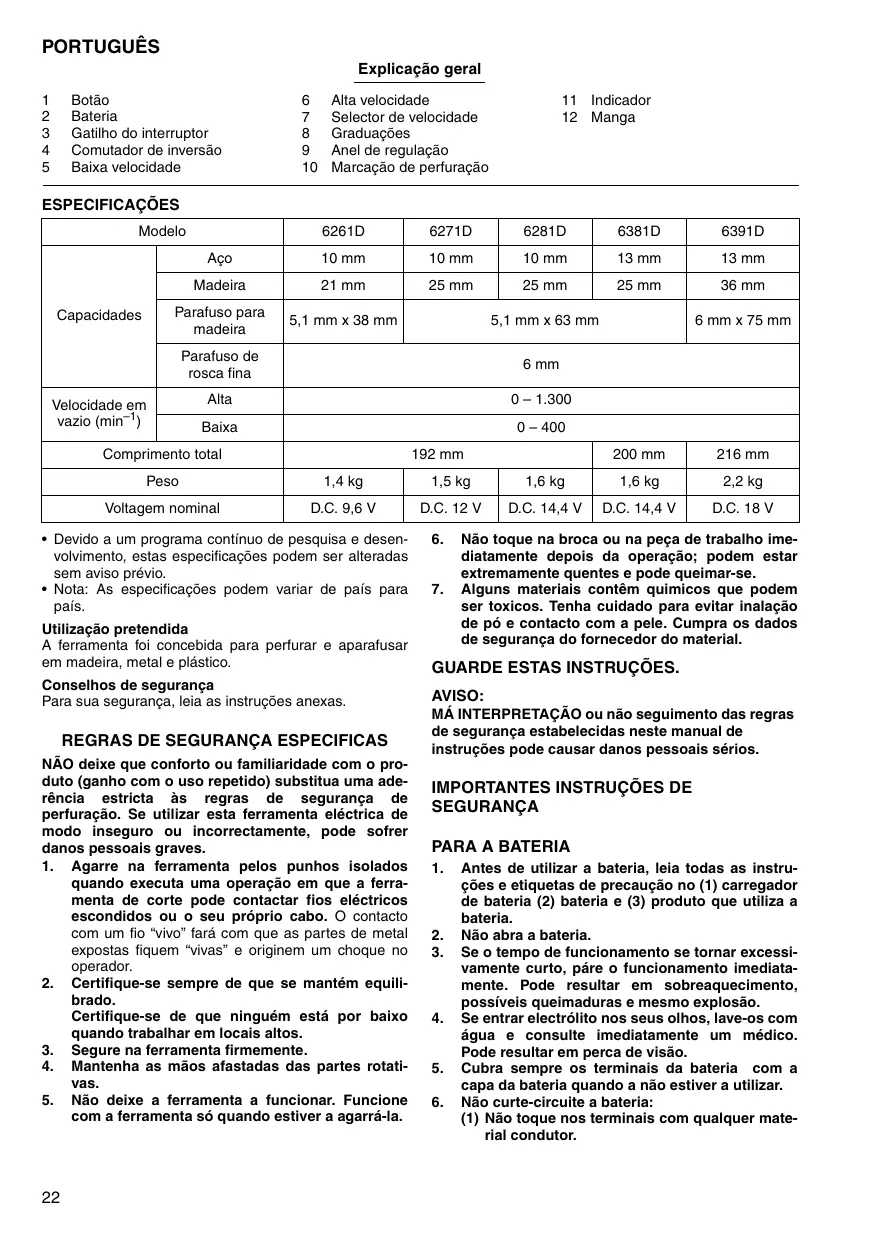

PORTUGUËS Explicaçäo geral

1. Boto 6 Alta velocidade 11 Indicador 2 Bateria 7 Selector de velocidade 12 Manga 3 Gatiho do interruptor 8 Graduaçgôes 4 Comutador de inversäo 9 Anel de regulaçäo 5 Baixa velocidade 10. Marcaçäo de perfuraçäo ESPECIFICAÇOES Modelo 6251D 6271D 6281D 6381D 6391D Aço 10mm 10 mm 10 mm 13mm 13 mm Madeira 21mm 25 mm 25 mm 25 mm 36 mm Capacidades | Parafuso para | 5 4 im x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm madeira Parafuso de 6mm rosca fina Velocidade em Alta 071.300 vazio (min *) Baixa 0400 Comprimento total 192 mm 200 mm 216 mm Peso 14kg 1.5kg 1,6kg 1,6kg 22kg Voltagem nominal DC.96V | DC.12V | DC.144V | DC.144V| DC.i8V + Devido a um programa continuo de pesquisa e desen- 6. Näo toque na broca ou na peça de trabalho ime-

volvimento, estas especificages podem ser alteradas sem aviso prévio.

+ Nota: As especificages podem variar de pais para pais.

Utilizaçäo pretendida

À ferramenta foi concebida para perfurar e aparafusar

em madeira, metal e pléstico.

Conselhos de segurança Para sua segurança, leia as instruçôes anexas.

REGRAS DE SEGURANÇA ESPECIFICAS NAO deixe que conforto ou familiaridade com o pro- duto (ganho com o uso repetido) substitua uma ade- réncia estricta às regras de segurança de perfuraçäo. Se utilizar esta ferramenta eléctrica de modo inseguro ou incorrectamente, pode sofrer danos pessoais graves.

1. Agarre na ferramenta pelos punhos isolados quando executa uma operaçäo em que a ferra- menta de corte pode contactar fios eléctricos escondidos ou o seu préprio cabo. © contacto com um fio “vivo” farä com que as partes de metal expostas fiquem “vivas” e originem um choque no operador.

Certifique-se sempre de que se mantém equili- brado.

Certifique-se de que ninguém est por baixo quando trabalhar em locais altos.

Segure na ferramenta firmemente.

Mantenha as mäos afastadas das partes rotati- vas.

Näo deixe a ferramenta a funcionar. Funcione com a ferramenta s6 quando estiver a agarr.

diatamente depois da operaçäo; podem estar extremamente quentes e pode queimar-se. Alguns materiais contèm quimicos que podem ser toxicos. Tenha cuidado para evitar inalaçäo de pé e contacto com a pele. Cumpra os dados de Segurança do fornecedor do material.

GUARDE ESTAS INSTRUÇÔES.

AVIS MA INTERPRETAÇAO ou näo seguimento das regras de segurança estabelecidas neste manual de instruçôes pode causar danos pessoais sérios.

IMPORTANTES INSTRUÇÔES DE SEGURANÇA PARA A BATERIA Antes de utilizar a bateria, leia todas as instru-

gôes e etiquetas de precauçäo no (1) carregador

de bateria (2) bateria e (3) produto que utiliza a

vamente curto, pére o funcionamento imediata-

mente. Pode resultar em sobreaquecimento,

possiveis queimaduras e mesmo explosäo.

Se entrar electrélito nos seus olhos, lave-0s com

ägua e consulte imediatamente um médico.

Pode resultar em perca de visäo.

Cubra sempre os terminais da bateria com a

capa da bateria quando a näo estiver a utilizar.

Näo curte-circuite a bateria:

(1) Näo toque nos terminais com qualquer mate- rial condutor.

(2) Evite guardar a bateria juntamente com outros objectos metälicos tais como pregos, moedas, etc.

(8) Näo exponha a bateria à âgua ou chuva.

Um eurto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possiveis queimaduras e mesmo estragar-se.

7. Näo guarde a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50°C.

8. Näo queime a bateria mesmo que esteja estra- gada ou completamente gasta. À bateria pode explodir no fogo.

9. Tenha cuidado para nâo deixar cair ou dar pan- cadas na bateria.

GUARDE ESTAS INSTRUÇÔES.

1. Carregue a bateria antes que esteja completa- mente descarregada.

Päre sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente car- regada. Carregamento excessivo diminui a vida ütil da bateria.

3. Carregue a bateria à temperatura ambiente de 10°C — 40°C. Deixe que uma bateria quente arre- feça antes de a carregar.

4. Carregue a bateria de Niquel Metal Hidreto quando nâo a utilizar durante mais do que seis meses.

DESCRIÇAO FUNCIONAL PRECAUÇAO:

+ Cerifique-se sempre de que a ferramenta est desli- gada e a bateria retirada antes de regular ou verificar qualquer funçäo na ferramenta.

Instalar ou retirar a bateria (Fig. 1)

+ Desligue sempre a ferramenta antes de colocar ou reti- rar a bateria,

+ Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botôes em ambos os lados da bateria.

+ Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Colo- que-a sempre completamente até que fique presa no lugar com um pequeno clique. Se assim näo for, pode acidentalmente cair da ferramenta ferindo-o a si ou alguém préximo.

+ Näo utlize força quando coloca a bateria. Se a bateria näo deslizar facilmente é porque näo estä colocada correctamente.

Acçäo do interruptor (Fig. 2)

+ Antes de colocar a bateria na ferramenta certifique-se de que o gatilho funciona correctamente e volta para a posiçäo “OFF” (desligado) quando o solta.

Para ligar a ferramenta carregue simplesmente no atilho.

À velocidade da ferramenta aumenta quando aumenta a

pressäo no gatlho. Liberte o gatilho para parar.

Acçäo do comutador de inversäo (Fig. 3)

Esta ferramenta tem um comutador de inversäo para mudar a direcçäo de rotaçäo. Pressione a alavanca do comutador de inversäo no lado À para rotaçäo para a direita ou no lado B para rotaçäo para a esquerda. Quando a alavanca do interruptor esté na posiçäo neu- tra, näo pode carregar no gatilho.

+ Verifique sempre a direcçäo de rotaçäo antes da ope- raçäo.

+ S6 utilize o comutador de inversäo quando a ferra- menta estiver completamente parada. Mudar a direc- gäo de rotaçäo antes da ferramenta parar pode éstrag-la.

+ Quando näo esté a funcionar com a ferramenta, colo- que sempre o comutador de inversäo na posiçäo neu- tra.

Mudança de velocidade (Fig. 4)

Para mudar a velocidade, desligue primeiro a ferramenta e em seguïda deslize o selector de velocidade para o lado “2" para alta velocidade ou para o lado “1” para baixa velocidade. Certifique-se de que o selector de velocidade estä colocado na posiçäo correcta antes da operaçäo. Utlize a velocidade correcta para o seu traba- Iho.

+ Coloque sempre o selector de velocidade completa- mente na posiçäo correcta. Se trabalhar com a ferra- menta com o selector de velocidade colocado no meio entre o lado “1” e o lado “2' pode estragar à ferra- menta.

+ Näo utilize o selector de velocidade enquanto a ferra- menta esté funcionar. Pode estragar a ferramenta.

Ajuste do binério de aperto (Fig. 5)

O binärio de aperto pode ser ajustado em 17 passos

rodando 0 anel de regulaçäo de modo a que as gradua-

gôes estejam alinhadas com o indicador no corpo da fer-

ramenta. O binärio de aperto é minimo quando 0 nümero

1 esté alinhado com o indicador no corpo da ferramenta

€ mäximo quando a marca esté alinhada com o indica-

Antes do trabalho real, faça um aparafusamento experi-

mental no material ou numa peça do mesmo material

para determinar qual o nivel de aperto requerido para

um trabalho particular.

+ Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efec- tuar qualquer inspecçäo e manutençäo.

Para colocar ou retirar a broca de aparafusar ou de perfurar (Fig. 6)

Rode a manga para a esquerda para abrir as garras do mandrl. Coloque a broca no mandrl até ao mais fundo possivel. Rode a manga para a direita para apertar o mandhril.

Para retirar a broca, pegue no anel e rode a manga para a esquerda.

Operaçäo de aparafusar (Fig. 7)

+ Regule 0 anel de regulaçäo no binärio de aperto ade- quado para o seu trabalho.

Coloque a ponta da broca de aparafusar na cabeça do

parafuso e aplique pressäo na ferramenta. Comece com

à ferramenta devagar e em seguida aumente gradual-

mente a velocidade. Liberte o gatilho assim que o aperto

+ Certifique-se de que a broca de aparafusar estä colo- cada direita na cabeça do parafuso ou o parafuso e/ou a broca podem estragar-se.

+ Quando aparafusa parafusos para madeira, faça pri- meiro um orificio piloto para tornar o aparafusamento mais simples e evitar que a peça de trabalhe lasque. Veja a tabela abaixo.

Diâmetro nominal do parafuso para madeira (mm)

EI 35 38 45 48 51 5,5 58

Tamanho recomendado do orificio piloto (mm)

Operaçäo de perfuraçäo

Primeiro, rode o anel de regulaçäo de modo a que o pon- teiro aponte para a marca À. Em seguida proceda como se segue.

Perfuraçäo em madeira

Quando perfura em madeira obtém melhores resultados com perfuradores para madeira que tenham um para fuso guia. O parafuso guia tomna a perfuraçäo mais fécil empurrando a broca para a peça a trabalhar.

Para evitar que a broca deslize quando começa um buraco, faça um entalhe com um furador e martelo no ponto a ser perfurado. Coloque a ponta da broca no entalhe e comece a perfuraçäo.

Utlize um lubrificante para corte quando perfura metal. As excepçües säo ferro e latäo que devem ser perfura- dos em seco.

Pressäo excessiva na ferramenta näo aumentarä a velocidade de perfuraçäo. De facto, pressäo excessiva s6 servir para estragar a ponta da broca, diminuir © rendimento da ferramenta e diminuir a sua vida ütil.

É exercida uma enorme força na ferramenta/broca quando acaba o buraco. Agarre na ferramenta firme- mente e tenha cuidado quando a broca começa a atra- vessar a peça de trabalho.

Se a broca ficar presa, pode retiré-la muito simples- mente colocando o comutador de inversäo para inver- ter a rotaçäo e fazer com que a broca ande para träs. No entanto a ferramenta pode recuar abruptamente se näo lhe estiver a pegar firmemente.

Prenda sempre peças pequenas num torno où num mecanismo semelhante.

Se a ferramenta funcionar continuamente até que a bateria esteja descarregada, deixe a ferramenta des- cansar durante 15 minutos antes de continuar com uma bateria carregada.

MANUTENÇÂO PRECAUÇAO:

+ Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de exe- cutar qualquer inspecçäo où manutençäo.

Para manter a SEGURANÇA e FIABILIDADE do pro-

duto, reparaçôes, qualquer manutençäo ou regulaçäo

deve ser executada por Serviços de Assisténcia Autori- zados da Makita, utilizando sempre peças de substitui- çäo Makita.

ACESSORIOS PRECAUÇAO:

+ Estes acessôrios ou peças säo recomendados para utilizaçäo com a ferramenta Makita especiicada neste manual. À utlizaçäo de outros acessérios ou peças pode ser perigosa para as pessoas. Utlize apenas acessérios ou peças para os fins indicados.

Se precisar de ajuda para obter mais informaçôes relati-

vos a estes acessdrios, entre em contacto com o centro

de assisténcia Makita local.

[ EAAHNIKA DECLARAÇAO DE CONFORMIDADE DA CE Modelo; 6261D, 6271D, 6281D, 6381D, 6391D Declaramos sob inteira responsabilidade que este produto obedece às seguintes normas de documentos normalizados,

Utilize protectores para os ou

Vibraçäo Valor total da vibraçäo (soma vectorial tri-axial) determi- nada conforme EN60745-2-1:

Modo de funcionamento: Perfuraçäo em metal
