BEDIENUNGSANLEITUNG 6391D MAKITA

[D | Akku-Bohrschrauber

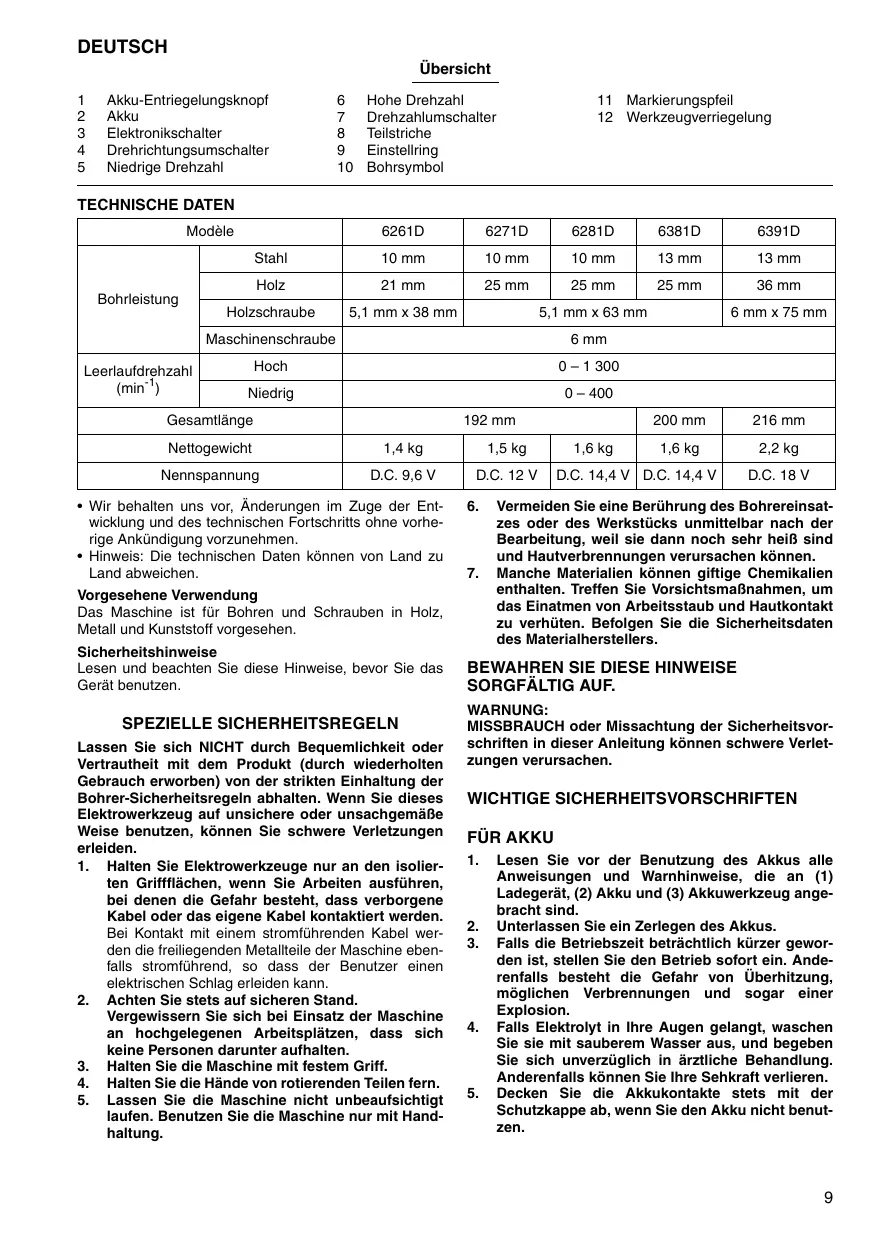

Übersicht 1 Akku-Entriegelungsknopf 6 Hohe Drehzahl 11. Markierungspfeil 2 Akku 7 Drehzahlumschalter 12 Werkzeugverriegelung 3 Elektronikschalter 8 Teilstriche 4 Drehrichtungsumschalter 9 Einstelling 5 Niedrige Drehzahl 10 Bohrsymbol TECHNISCHE DATEN Modèle 6261D 6271D 6281D 6381D 6391D Stahl 10 mm 10 mm 10 mm 13 mm 13 mm Holz 21 mm 25mm | 25mm 25 mm 36 mm Bohrleistung Holzschraube | 5,1 mm x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm Maschinenschraube 6mm Leerlaudrehzahl Hoch 01300 (min) Niedrig 0-400 Gesamtlänge 192 mm 200 mm 216 mm Nettogewicht 14kg 1,5kg 16kg 1,6 kg 22kg Nennspannung DC.96V |DC.12V [DC.144V/DC.144V| DC.18V + Wir behalten uns vor, Anderungen im Zuge der Ent- 6. Vermeiden Sie eine Berührung des Bohrereinsat-

wicklung und des technischen Fortschritts ohne vorhe- rige Ankündigung vorzunehmen.

+ Hinweis: Die technischen Daten kônnen von Land zu Land abweichen.

Vorgesehene Verwendung Das Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.

Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

SPEZIELLE SICHERHEITSREGELN Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses Elektrowerkzeug auf unsichere oder unsachgemäe Weise benutzen, kônnen Sie schwere Verletzungen erleiden.

1. Halten Sie Elektrowerkzeuge nur an den isolier- ten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem stromführenden Kabel wer- den die freiliegenden Metallteile der Maschine eben- falls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann.

Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

Halten Sie die Maschine mit festem Griff.

Halten Sie die Hände von rotierenden Teilen fern. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Hand- haltung.

zes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiB sind und Hautverbrennungen verursachen kënnen. Manche Materialien kônnen giftige Chemikalien enthalten. Treffen Sie VorsichtsmaBnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE SORGFALTIG AUF.

WARNUN( MISSBRAUCH oder Missachtung der Sicherheitsvor- schriften in dieser Anleitung kônnen schwere Verlet- zungen verursachen.

WICHTIGE SICHERHEITSVORSCHRIFTEN FÜR AKKU

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug ange- bracht sind.

Unterlassen Sie ein Zerlegen des Akkus.

Falls die Betriebszeit beträchtlich kürzer gewor- den ist, stellen Sie den Betrieb sofort ein. Ande- renfalls besteht die Gefahr von Überhitzung, mêglichen Verbrennungen und sogar einer Explosion.

Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls kônnen Sie Ihre Sehkraft verlieren. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benut- zen.

6. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.

(2) Lager Sie den Akku nicht in einem Behâlter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw.

(3) Setzen Sie den Akku weder Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken

Stromfluss, der Überhitzung, Verbrennungen

und einen Defekt zur Folge haben kann.

7. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann.

8. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkom- men verbraucht ist. Der Akku kann im Feuer explodieren.

Achten Sie darauf, dass der Akku

gelassen oder StôBen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÂL- TIG AUF.

Hinweise zur Aufrechterhaltung der maximalen

1. Laden Sie den Akku, erschôpi ist.

Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen.

2. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.

3. Laden Sie den Akku bei Raumtemperatur zwi- schen 10°C 40°C. Lassen Sie einen heiBen Akku abkühlen, bevor Sie ihn laden.

Der Nickel-Metallhydrid-Akku muss geladen wer- den, wenn er länger als sechs Monate nicht benutzt worden ist.

bevor er _vollkommen

FUNKTIONSBESCHREIBUNG VORSICHT:

+ Vergewissem Sie sich vor der Durchführung von Ein- stellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist

Anbringen und Abnehmen des Akkus (Abb. 1) + Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen. + Zum Abnehmen des Akkus ziehen Sie ihn aus der Maschine heraus, während Sie die Entrieglungsknôpfe auf beiden Seiten drücken. Zum Einsetzen des Akkus richten Sie die Führungste- der des Akkus auf die Nut im Maschinengehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hôrbaren Klicken einrastet. Anderenfalls kann er aus der Maschine her- ausfallen und Sie oder umstehende Personen verlet- zen. Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb. 2)

+ Vergewissem Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daB der Elektronikschalter ord- nungsgemäB funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt

Zum Einschalten der Maschine drücken Sie einfach den Elektronikschalter. Die Drehzahl erhôht sich durch ver- stärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten lassen Sie den Elektronikschalter los.

Drehrichtungsumschalter (Abb. 3) Diese Maschine besitzt einen Drehrichtungsumschalter, Drücken Sie auf die Seite À des Drehrichtungsumschal- ters für Rechtsdrehung, und auf die Seite B für Linksdre- hung.

In der Neutralstellung des Drehrichtungsumschalters ist der Elektronikschalter verriegelt.

+ Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen.

+ Betätigen Sie den Drehrichtungsumschalter erst, nach- dem die Maschine zum vollkommenen Stilstand gekommen ist. Anderenfalls kann die Maschine beschädigt werden.

+ Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung.

Drehzahlumschalter (Abb. 4)

Um die Getriebeuntersetzung zu ändern, schalten Sie zunächst die Maschine aus, und dann schieben Sie den Drehzahlumschalter auf die Stellung “2” für hohe Dreh- Zahl, oder auf die Stellung “t” für niedrige Drehzahl. Ver- gewissern Sie sich vor Arbeitsbeginn stets, daB sich der Drehzahlumschalter in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit.

+ Achten Sie stets darauf, daB sich der Drehzahlum- schalter vollkommen in seiner jeweiligen Endposition befindet. Wird die Maschine bei einer Zwischenstellung des Schalters zwischen “1” und “2” betrieben, kann die Maschine beschädigt werden.

+ Betätigen Sie den Drehzahlumschalter nicht während des Betriebs. Die Maschine kann sonst beschädigt werden.

Einstellen des Drehmoments (Abb. 5)

Das Drehmoment kann in 17 Stufen eingestellt werden. Drehen Sie dazu den Einstelling so, daB der gewünschte Teilstrich auf den Markierungspteil am Maschinengehäuse ausgerichtet ist. Stellung 1 ergibt das minimale Drehmoment, während das maximale Drehmoment erzielt wird, wenn der Markierungspfeil au das Symbol zeïgt.

Die eingebaute Kupplung ist so konstruiert, daB sie bei Erreichen des vorgewähiten Drehmoments zwischen 1 und 16 durchrutscht, während sie in der Stellung die Kraftübertragung nicht unterbricht. Die Kupplung ist so konstruiert, dass sie in der Stellung 8 nicht durch- rutscht. Bevor Sie mit der eigentlichen Schraubarbeit beginnen, solten Sie eine Probeverschraubung mit Ihrem Material oder einem Stück des gleichen Materials durchführen, um das geeignete Drehmoment zu ermit- teln.

HINWEIS: + Der Einstellring rastet nicht ein, wenn sich der Markie- rungspfeil in einer Zwischenstellung befindet.

+ Vor Arbeiten am Gerät vergewissern Sie sich, daB sich der Schalter in der “OFF”-Position befindet und der Akku aus dem Gerät entfernt ist.

Montage und Demontage von Einsatzwerkzeugen (Abb.6)

Drehen Sie die Werkzeugverriegelung entgegen dem Uhrzeïigersinn, um die Bohriutterbacken zu ôffnen. Füh- ren Sie das Einsatzwerkzeug bis zum Anschlag in das Bohriutter ein. Drehen Sie die Werkzeugverriegelung im Uhrzeigersinn, um das Bohriutter festzuziehen.

Zum Entfernen des Einsatzwerkzeugs halten Sie den Klemmring und drehen die Werkzeugverriegelung entge- gen dem Ührzeigersinn.

BETRIEB Schrauben (Abb. 7)

VORSICHT: + Stellen Sie mit dem Einstelling das korrekte Anzugs- moment für Ihre Arbeit ein.

Setzen Sie die Spitze des Schraubendrehereinsatzes in

den Schraubenkopf ein und üben Sie Druck auf die

Maschine aus. Lassen Sie die Maschine langsam anlau-

fen, und erhôhen Sie dann die Drehzahl allmählich. Las-

sen Sie den Elektronikschalter los, sobald die Kupplung ausrückt.

+ Achten Sie darauf, daB die Spitze des Schraubendre- hereinsatzes senkrecht in den Schraubenkopf einge- führt wird, um eine Beschädigung von Schraube und/ oder Einsatz zu vermeiden

+ Beim Eindrehen von Holzschrauben ist das Bohren von Vorbohrungen zu empfehlen, um das Eindrehen zu erleichtern und Spaltung des Werkstücks zu vermei- den. Siehe die nachstehende Tabelle.

Nenndurchmesser der | Empfohlene GrôBe der Holzschraube (mm) Vorbohrung (mm) 3,1 2,0-2,2 3,5 2,2-2,5 3,8 2,5-2,8 4,5 2,9-3,2 4,8 3,1-3,4 5,1 3,3-3,6 5,5 3,7-3,9 5,8 4,0—4,2 6,1 42-44

Drehen Sie zunächst den Einstelling, bis der Zeiger auf das Symbol À zeigt. Gehen Sie dann folgendermañen vor.

Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Boh- ren, da sie den Bohrer in das Werkstick hineinzieht.

Um Abrutschen des Bohrers beim Anbohren zu vermei- den, empfiehit es sich, die Bohrstelle mit einem Zentrier- Kôrner anzukôrnen. Setzen Sie dann die Spitze des Bohrers in die Vertiefung und beginnen Sie mit dem Boh- ren.

Verwenden Sie Schneidilüssigkeit beim Bohren von Metall. Eisen und Messing sollten jedoch trocken gebohrt werden.

+ ÜbermäBige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Im Gegenteil, übermäBiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Bohrerstandzeit sowie zu einer Verkürzung der Lebensdauer der Maschine.

Beim Bohrungsdurchbruch wirkt ein hohes Rückdreh- moment auf Maschine und Bohrer. Halten Sie daher die Maschine mit festem Griff und lassen Sie Vorsicht walten, wenn der Bohrer im Begrif ist, aus dem Werk- stück auszutreten.

Ein festsitzender Bohrer läBt sich durch einfaches Umschalten der Drehrichtung wieder herausdrehen. Dabei sollten Sie aber die Maschine gut festhalten, damit sie nicht ruckartig herausgestoBen wird. Spannen Sie kleine Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein.

Wenn die Maschine im Dauerbetrieb bis zur vollkom- menen Entladung des Akkus verwendet wurde, lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit éinem frischen Akku 15 Minuten lang abkühlen.

+ Vor Arbeiten am Gerät vergewissern Sie sich, daB sich der Schalter in der *OFF”-Position befindet und der Akku aus dem Gerät entfernt ist.

Um die SICHERHEIT und ZUVERLASSIGKEIT dieses

Produkts zu gewähreisten, sollten Reparaturen und

andere Wartungs- oder Einstellarbeiten nur von Makita

autorisierten_ Werkstätten oder Kundendienstzentren unter ausschieBlicher Verwendung von Makita-Original- ersatzteilen ausgeführt werden

+ Die folgenden Zubehôrteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebe- nen Makita-Maschine empfohlen. Die Verwendung anderer Zubehôrteile oder Vorrichtungen kann eine Ver- letzungsgefahr darstellen. Verwenden Sie Zubehôrteile oder Vorrichtungen nur für inren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zube- hôrteile benôtigen, wenden Sie sich bitte an Ihre Makita- Kundendienststelle.

+ Schraubendrehereinsätze

+ Schaumstoff-Polierscheibe

+ Verschiedene Original-Makita-Akkus und -Ladegeräte + Plastikkoffer

DEUTSCH ESPANOL CE-KONFORMITÂTSERKLARUNG Model; 6261D, 6271D, 6281D, 6381D, 6391D Hiermit erklärt wir unter unserer alleinigen Verantwor- tung, daB_dieses Produkt gemäB den Ratsdirektiven 2004/108/EG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen: EN60745, EN55014.

[ ESPANOL Für Modell 6261D, 6271D, 6281D, 6381D, 6391D Nur für europäische Länder

Typischer A-bewerteter Geräuschpegel ermittelt gemäB EN60745 Schalldruckpegel (Lea): 70 dB (A) oder weniger

Der Lärmpegel kann während des Betriebs 85 dB (A)

Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäB EN60745-2-1: Arbeitsmodus: Bohren in Metall Vibrationsemission (an,o): 2,5 m/s? oder weniger
