BEDIENUNGSANLEITUNG 6349D MAKITA

D Akku-Bohrschrauber

Embouts Forets Ensemble de plateau caoutchouc Plateau de polissage en mousse Peau de mouton Les divers types de batteries et chargeurs Makita authentiques

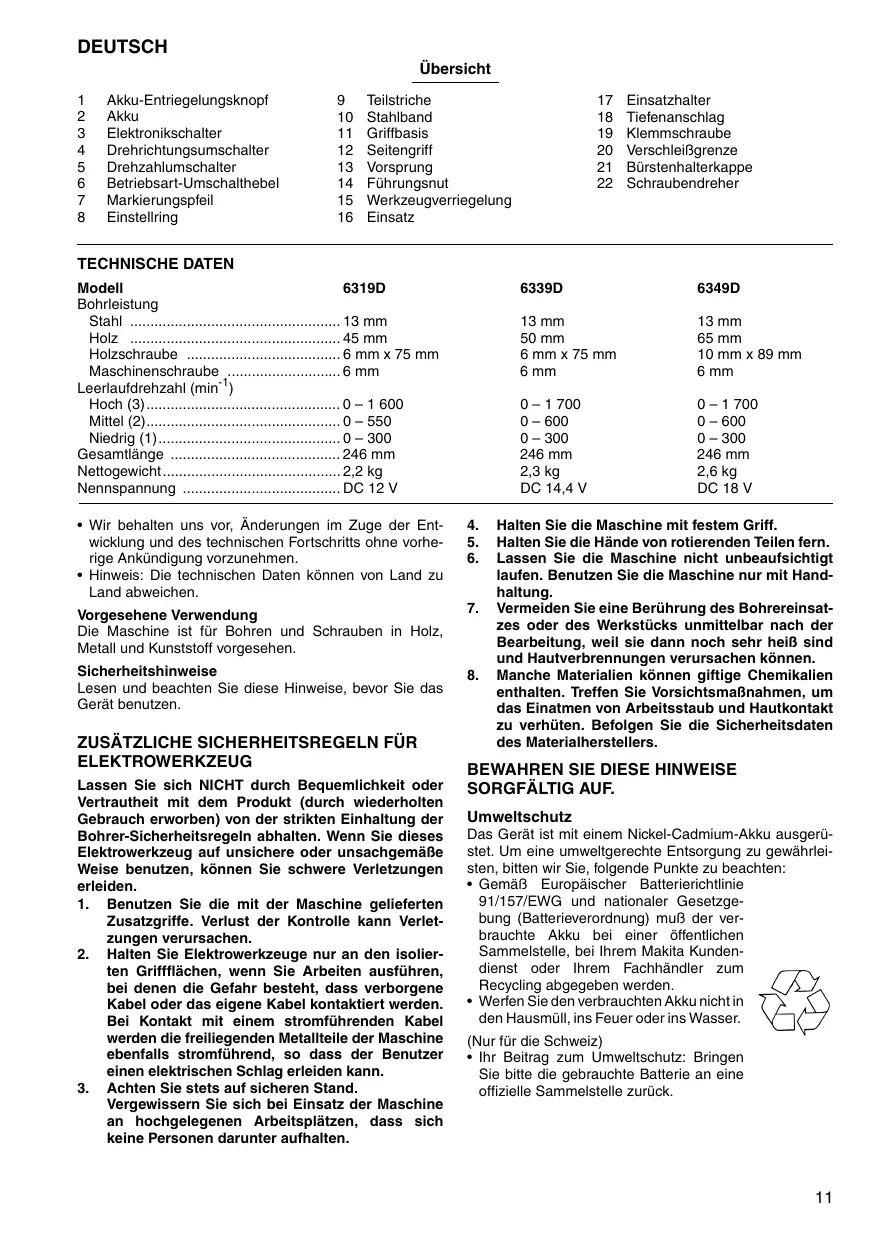

DEUTSCH Übersicht 1 2 3 4 5 6 7 8

Akku-Entriegelungsknopf Akku Elektronikschalter Drehrichtungsumschalter Drehzahlumschalter Betriebsart-Umschalthebel Markierungspfeil Einstellring

9 10 11 12 13 14 15 16

Teilstriche Stahlband Griffbasis Seitengriff Vorsprung Führungsnut Werkzeugverriegelung Einsatz

Einsatzhalter Tiefenanschlag Klemmschraube Verschleißgrenze Bürstenhalterkappe Schraubendreher

TECHNISCHE DATEN Modell 6319D Bohrleistung Stahl 13 mm Holz 45 mm Holzschraube 6 mm x 75 mm Maschinenschraube 6 mm Leerlaufdrehzahl (min-1) Hoch (3) 0 – 1 600 Mittel (2) 0 – 550 Niedrig (1) 0 – 300 Gesamtlänge 246 mm Nettogewicht 2,2 kg Nennspannung DC 12 V • Wir behalten uns vor, Änderungen im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen. • Hinweis: Die technischen Daten können von Land zu Land abweichen.

Vorgesehene Verwendung Die Maschine ist für Bohren und Schrauben in Holz, Metall und Kunststoff vorgesehen.

Sicherheitshinweise Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen.

ZUSÄTZLICHE SICHERHEITSREGELN FÜR ELEKTROWERKZEUG Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Bohrer-Sicherheitsregeln abhalten. Wenn Sie dieses Elektrowerkzeug auf unsichere oder unsachgemäße Weise benutzen, können Sie schwere Verletzungen erleiden. 1. Benutzen Sie die mit der Maschine gelieferten Zusatzgriffe. Verlust der Kontrolle kann Verletzungen verursachen. 2. Halten Sie Elektrowerkzeuge nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Gefahr besteht, dass verborgene Kabel oder das eigene Kabel kontaktiert werden. Bei Kontakt mit einem stromführenden Kabel werden die freiliegenden Metallteile der Maschine ebenfalls stromführend, so dass der Benutzer einen elektrischen Schlag erleiden kann. 3. Achten Sie stets auf sicheren Stand. Vergewissern Sie sich bei Einsatz der Maschine an hochgelegenen Arbeitsplätzen, dass sich keine Personen darunter aufhalten.

0 – 1 700 0 – 600 0 – 300 246 mm 2,6 kg

DC 18 V Halten Sie die Maschine mit festem Griff. Halten Sie die Hände von rotierenden Teilen fern. Lassen Sie die Maschine nicht unbeaufsichtigt laufen. Benutzen Sie die Maschine nur mit Handhaltung. Vermeiden Sie eine Berührung des Bohrereinsatzes oder des Werkstücks unmittelbar nach der Bearbeitung, weil sie dann noch sehr heiß sind und Hautverbrennungen verursachen können. Manche Materialien können giftige Chemikalien enthalten. Treffen Sie Vorsichtsmaßnahmen, um das Einatmen von Arbeitsstaub und Hautkontakt zu verhüten. Befolgen Sie die Sicherheitsdaten des Materialherstellers.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF. Umweltschutz Das Gerät ist mit einem Nickel-Cadmium-Akku ausgerüstet. Um eine umweltgerechte Entsorgung zu gewährleisten, bitten wir Sie, folgende Punkte zu beachten: • Gemäß Europäischer Batterierichtlinie 91/157/EWG und nationaler Gesetzgebung (Batterieverordnung) muß der verbrauchte Akku bei einer öffentlichen Sammelstelle, bei Ihrem Makita Kundendienst oder Ihrem Fachhändler zum Recycling abgegeben werden. • Werfen Sie den verbrauchten Akku nicht in den Hausmüll, ins Feuer oder ins Wasser. (Nur für die Schweiz) • Ihr Beitrag zum Umweltschutz: Bringen Sie bitte die gebrauchte Batterie an eine offizielle Sammelstelle zurück.

WICHTIGE SICHERHEITSVORSCHRIFTEN FÜR LADEGERÄT UND AKKU 1.

Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind. Unterlassen Sie ein Zerlegen des Akkus. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren. Decken Sie die Akkukontakte stets mit der Schutzkappe ab, wenn Sie den Akku nicht benutzen. Der Akku darf nicht kurzgeschlossen werden: (1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. (2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z.B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, Verbrennungen und einen Defekt zur Folge haben kann. Lagern Sie Maschine und Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird.

BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer 1.

Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie die Maschine stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Maschinenleistung feststellen. Unterlassen Sie das erneute Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus. Laden Sie den Akku bei Raumtemperatur zwischen 10°C – 40°C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden. Der Nickel-Metallhydrid-Akku muss geladen werden, wenn er länger als sechs Monate nicht benutzt worden ist.

FUNKTIONSBESCHREIBUNG VORSICHT: • Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen der Maschine stets, dass die Maschine ausgeschaltet und der Akku abgenommen ist.

Anbringen und Abnehmen des Akkus (Abb. 1) • Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmen. • Zum Abnehmen des Akkus ziehen Sie ihn aus der Maschine heraus, während Sie die Entrieglungsknöpfe auf beiden Seiten drücken. • Zum Einsetzen des Akkus richten Sie die Führungsfeder des Akkus auf die Nut im Maschinengehäuse aus und schieben den Akku hinein. Schieben Sie den Akku stets vollständig ein, bis er mit einem hörbaren Klicken einrastet. Anderenfalls kann er aus der Maschine herausfallen und Sie oder umstehende Personen verletzen. • Wenden Sie beim Einsetzen des Akkus keine Gewalt an. Falls der Akku nicht reibungslos hineingleitet, ist er nicht richtig ausgerichtet.

Schalterfunktion (Abb. 2) VORSICHT: • Vergewissern Sie sich vor dem Einsetzen des Akkus in die Maschine stets, daß der Elektronikschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten der Maschine drücken Sie einfach den Elektronikschalter. Die Drehzahl erhöht sich durch verstärkte Druckausübung auf den Elektronikschalter. Zum Ausschalten lassen Sie den Elektronikschalter los.

Drehrichtungsumschalter (Abb. 3) Diese Maschine besitzt einen Drehrichtungsumschalter. Drücken Sie auf die Seite A des Drehrichtungsumschalters für Rechtsdrehung, und auf die Seite B für Linksdrehung. In der Neutralstellung des Drehrichtungsumschalters ist der Elektronikschalter verriegelt. VORSICHT: • Prüfen Sie stets die Drehrichtung, bevor Sie mit der Arbeit beginnen. • Betätigen Sie den Drehrichtungsumschalter erst, nachdem die Maschine zum vollkommenen Stillstand gekommen ist. Anderenfalls kann die Maschine beschädigt werden. • Wenn Sie die Maschine nicht benutzen, stellen Sie den Drehrichtungsumschalter stets auf die Neutralstellung.

Drehzahlumschalter (Abb. 4) Diese Maschine besitzt einen Dreigang-Drehzahlumschalter. Zum Umschalten der Drehzahl zuerst die Maschine ausschalten, dann den Drehzahlumschalter für niedrige Drehzahl auf Position “1”, für mittlere Drehzahl auf Position “2”, und für hohe Drehzahl auf Position “3” schieben. Vergewissern Sie sich vor Arbeitsbeginn stets, dass sich der Drehzahlumschalter in der korrekten Stellung befindet. Verwenden Sie stets die geeignete Drehzahl für die jeweilige Arbeit. HINWEIS: Beim Umschalten von Position “1” auf “3” oder von “3” auf “1” kann der Drehzahlumschalter etwas schwergängig sein. Schalten Sie in diesem Fall die Maschine ein, und lassen Sie sie eine Sekunde lang in Position “2” laufen, bevor Sie sie wieder ausschalten und den Schalter auf die gewünschte Position schieben.

VORSICHT: • Achten Sie stets darauf, dass sich der Drehzahlumschalter vollkommen in seiner jeweiligen Rastposition befindet. Wird die Maschine bei einer Zwischenstellung des Drehzahlumschalters zwischen den Positionen “1”, “2” und “3” betrieben, kann sie beschädigt werden. • Betätigen Sie den Drehzahlumschalter nicht während des Betriebs. Die Maschine kann sonst beschädigt werden.

Wahl der Betriebsart (Abb. 5) Diese Maschine besitzt einen Betriebsart-Umschalthebel. Schieben Sie den Betriebsart-Umschalthebel für Bohren nach links (Symbol m). Schieben Sie den Betriebsart-Umschalthebel für Schrauben nach rechts (Symbol ). HINWEIS: Beim Umschalten von Position auf m kann der Betriebsart-Umschalter etwas schwergängig sein. Schalten Sie in diesem Fall die Maschine ein, und lassen Sie sie eine Sekunde lang in Position laufen, bevor Sie sie wieder ausschalten und den Schalter auf die gewünschte Position schieben. VORSICHT: • Schieben Sie den Betriebsart-Umschalthebel immer bis zum Anschlag auf die gewünschte Position. Wird die Maschine bei einer Zwischenstellung des Hebels zwischen den Betriebsartpositionen betrieben, kann sie beschädigt werden. • Betätigen Sie den Betriebsart-Umschalthebel nicht während des Betriebs der Maschine. Die Maschine kann sonst beschädigt werden.

Drehmoment-Einstellung (Abb. 6) Es können 16 verschiedene Drehmoment durch Drehen des Drehmoment-Einstellrings gewählt werden; die Teilstriche müssen dafür auf den Markierungspfeil am Maschinengehäuse ausgerichtet werden. Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols . Das Anzugsmoment ist minimal, wenn die Nummer 1 auf den Pfeil ausgerichtet ist, und maximal, wenn die Nummer 16 auf den Pfeil ausgerichtet ist. In den Stellungen 1 bis 16 rutscht die Kupplung bei Erreichen des Solldrehmoments durch. Bevor Sie mit der eigentlichen Schraubarbeit beginnen, sollten Sie eine Probeverschraubung mit Ihrem Material oder einem Stück des gleichen Materials durchführen, um das geeignete Anzugsmoment zu ermitteln. HINWEIS: • Bei Einstellung auf eine Zwischenstellung zwischen den Rastpositionen rastet der Einstellring nicht ein.

MONTAGE VORSICHT: • Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der “OFF”-Position befindet und der Akku aus dem Gerät entfernt ist.

Montieren des Seitengriffs (Zusatzgriffs) (Abb. 7) Verwenden Sie stets den Seitengriff, um Betriebssicherheit zu gewährleisten. Montieren Sie den Seitengriff so, dass die Vorsprünge am Griff in die Führungsnuten des Werkzeuggehäuses eingreifen. Ziehen Sie dann den Griff durch Drehen im Uhrzeigersinn an.

Montage und Demontage von Einsätzen Drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn, um das Spannfutter zu öffnen. Führen Sie den Einsatz bis zum Anschlag in das Spannfutter ein. Drehen Sie die Werkzeugaufnahme im Uhrzeigersinn, um das Spannfutter festzuziehen. Zum Entfernen des Einsatzes drehen Sie die Werkzeugaufnahme entgegen dem Uhrzeigersinn. (Abb. 8) Wenn Sie den Einsatz nicht benutzen, bewahren Sie ihn im Einsatzhalter auf. Einsätze von 45 mm Länge können dort aufbewahrt werden. (Abb. 9)

Verstellbarer Tiefenanschlag (Zubehör) (Abb. 10) Der verstellbare Tiefenanschlag wird verwendet, um Löcher von gleichmäßiger Tiefe zu bohren. Die Klemmschraube lösen, den Tiefenanschlag auf die gewünschte Position einstellen, dann die Klemmschraube festziehen.

BETRIEB Schrauben (Abb. 11) Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols , und wählen Sie das Anzugsmoment. Setzen Sie die Spitze des Schraubendrehereinsatzes in den Schraubenkopf ein und üben Sie Druck auf die Maschine aus. Lassen Sie die Maschine langsam anlaufen, und erhöhen Sie dann die Drehzahl allmählich. Lassen Sie den Elektronikschalter los, sobald die Kupplung ausrückt. HINWEIS: • Achten Sie darauf, daß die Spitze des Schraubendrehereinsatzes senkrecht in den Schraubenkopf eingeführt wird, um eine Beschädigung von Schraube und/ oder Einsatz zu vermeiden. • Beim Eindrehen von Holzschrauben ist das Bohren von Vorbohrungen zu empfehlen, um das Eindrehen zu erleichtern und Spaltung des Werkstücks zu vermeiden. Siehe die nachstehende Tabelle. Nenndurchmesser der Holzschraube (mm)

Empfohlene Größe der Vorbohrung (mm)

HINWEIS: • Wenn die Maschine im Dauerbetrieb verwendet wird, und der Akku vollständig entladen wurde, lassen Sie die Maschine vor Verwendung eines geladenen Akkus 15 min. abkühlen.

ZUBEHÖR Schieben Sie den Betriebsart-Umschalthebel zuerst auf die Position des Symbols m.

VORSICHT: • Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Bohren in Holz Beim Bohren in Holz lassen sich die besten Ergebnisse mit Holzbohrern erzielen, die mit einer Zentrierspitze ausgestattet sind. Die Zentrierspitze erleichtert das Bohren, da sie den Bohrer in das Werkstück hineinzieht. Bohren in Metall Um Abrutschen des Bohrers beim Anbohren zu vermeiden, empfiehlt es sich, die Bohrstelle mit einem Zentrierkörner anzukörnen. Setzen Sie dann die Spitze des Bohrers in die Vertiefung und beginnen Sie mit dem Bohren. Verwenden Sie Schneidflüssigkeit beim Bohren von Metall. Eisen und Messing sollten jedoch trocken gebohrt werden. VORSICHT: • Übermäßige Druckausübung auf die Maschine bewirkt keine Beschleunigung der Bohrleistung. Im Gegenteil, übermäßiger Druck führt zu einer Beschädigung der Bohrerspitze und damit zu einer Verringerung der Bohrerstandzeit sowie zu einer Verkürzung der Lebensdauer der Maschine. • Beim Bohrungsdurchbruch wirkt ein hohes Rückdrehmoment auf Maschine und Bohrer. Halten Sie daher die Maschine mit festem Griff und lassen Sie Vorsicht walten, wenn der Bohrer im Begriff ist, aus dem Werkstück auszutreten. • Ein festsitzender Bohrer läßt sich durch einfaches Umschalten der Drehrichtung wieder herausdrehen. Dabei sollten Sie aber die Maschine gut festhalten, damit sie nicht ruckartig herausgestoßen wird. • Spannen Sie kleine Werkstücke stets in einen Schraubstock oder eine ähnliche Aufspannvorrichtung ein. • Wenn die Maschine im Dauerbetrieb bis zur vollkommenen Entladung des Akkus verwendet wurde, lassen Sie die Maschine vor dem Fortsetzen des Betriebs mit einem frischen Akku 15 Minuten lang abkühlen.

WARTUNG VORSICHT: • Vor Arbeiten am Gerät vergewissern Sie sich, daß sich der Schalter in der “OFF”-Position befindet und der Akku aus dem Gerät entfernt ist.

Auswechseln der Kohlebürsten (Abb. 12 und 13) Die Kohlebürsten müssen regelmäßig entfernt und überprüft werden. Wenn sie bis zur Verschleißgrenze abgenutzt sind, müssen sie erneuert werden. Halten Sie die Kohlebürsten stets sauber, damit sie ungehindert in den Haltern gleiten können. Beide Kohlebürsten sollten gleichzeitig erneuert werden. Verwenden Sie nur identische Kohlebürsten. Drehen Sie die Bürstenhalterkappen mit einem Schraubendreher heraus. Nehmen Sie die abgenutzten Kohlebürsten heraus, setzen Sie die neuen ein, und drehen Sie dann die Bürstenhalterkappen wieder ein. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von MakitaVertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre MakitaKundendienststelle. • • • • • •

Bohrereinsätze Schraubendrehereinsätze Schleifteller Schaumstoff-Polierscheibe Lammfellhaube Verschiedene Original-Makita-Akkus und -Ladegeräte

ITALIANO Visione generale 1 2 3 4 5 6 7 8

DEUTSCH ESPAÑOL CE-KONFORMITÄTSERKLÄRUNG Modell; 6319D, 6339D, 6349D Hiermit erklärt wir unter unserer alleinigen Verantwortung, daß dieses Produkt gemäß den Ratsdirektiven 2004/108/EG und 98/37/EG mit den folgenden Normen von Normendokumenten übereinstimmen: EN60745, EN55014.

DEUTSCH ESPAÑOL Für Modell 6319D Para le modelo 6319D Nur für europäische Länder

Para países europeos solamente

Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745-2-1: Schalldruckpegel (LpA): 71 dB (A) Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 85 dB (A) überschreiten. Gehörschutz tragen.

Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745-2-1: Nivel de presión sonora (LpA): 71 dB (A) Error (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A). Póngase protectores en los oídos.

Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745-2-1: Arbeitsmodus: Bohren in Metall Vibrationsemission (ah,D): 2,5 m/s2 oder weniger

DEUTSCH ESPAÑOL Für Modell 6339D Para le modelo 6339D Nur für europäische Länder

Para países europeos solamente

Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745-2-1: Schalldruckpegel (LpA): 70 dB (A) oder weniger Der Lärmpegel kann während des Betriebs 85 dB (A) überschreiten. Gehörschutz tragen.

Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745-2-1: Nivel de presión sonora (LpA): 70 dB (A) o menos El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A). Póngase protectores en los oídos.

Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745-2-1: Arbeitsmodus: Bohren in Metall Vibrationsemission (ah,D): 2,5 m/s2 oder weniger

DEUTSCH ESPAÑOL Für Modell 6349D Para le modelo 6349D Nur für europäische Länder

Para países europeos solamente

Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60745-2-1: Schalldruckpegel (LpA): 73 dB (A) Ungewissheit (K): 3 dB (A) Der Lärmpegel kann während des Betriebs 85 dB (A) überschreiten. Gehörschutz tragen.

Ruido El nivel de ruido A-ponderado típico determinado de acuerdo con la norma EN60745-2-1: Nivel de presión sonora (LpA): 73 dB (A) Error (K): 3 dB (A) El nivel de ruido en condiciones de trabajo puede que sobrepase los 85 dB (A). Póngase protectores en los oídos.

Vibration Vibrationsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60745-2-1: Arbeitsmodus: Bohren in Metall Vibrationsemission (ah,D): 2,5 m/s2 oder weniger
