BRUGSANVISNING 6391D MAKITA

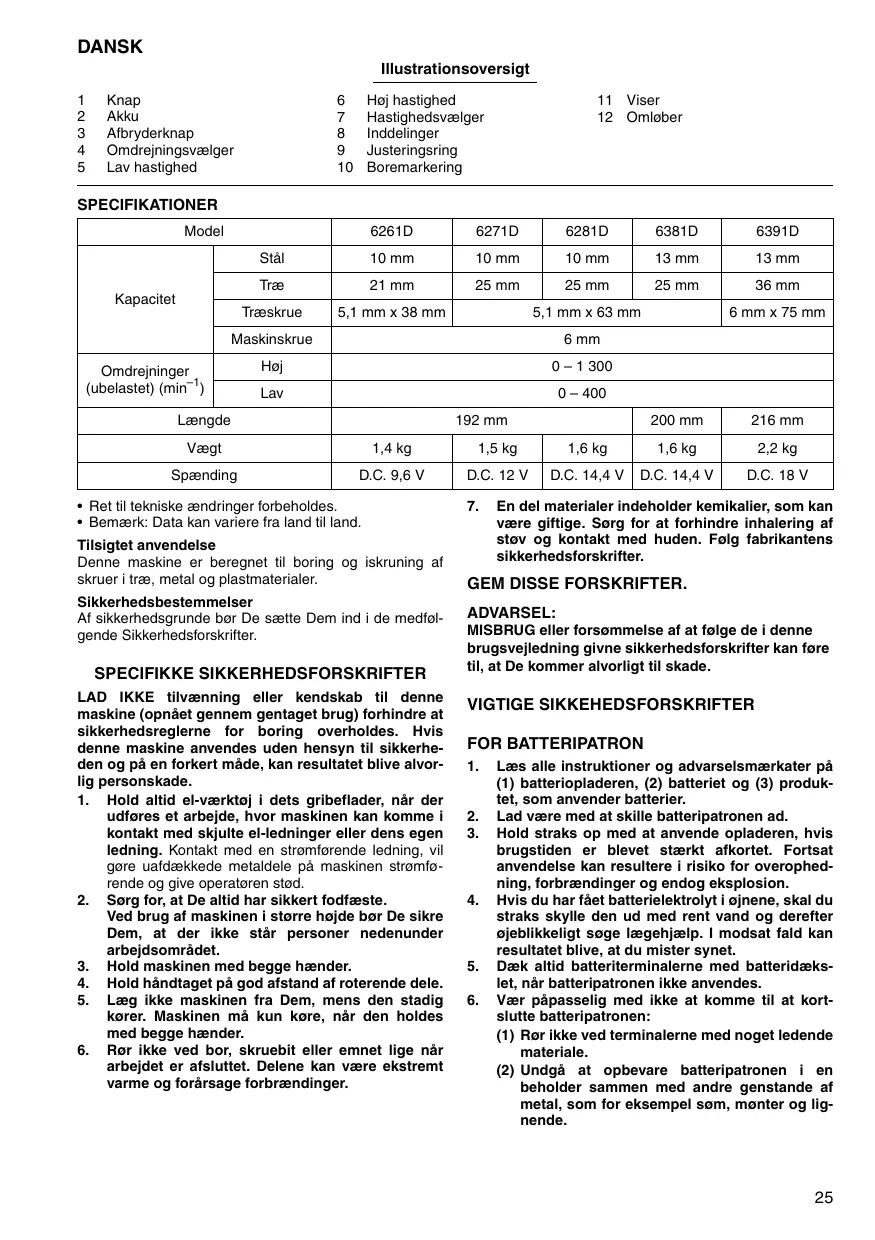

DANSK Iiustrationsoversigt 1 Knap 6 Hojhastighed 11 Viser 2 Akku 7 Hastighedsvælger 12 Omlober 3 Afbryderknap 8 Inddelnger 4 Omdrejningsvælger 9 Justeringsring 5 Lavhastighed 10 Boremarkering SPECIFIKATIONER Model 6261D 6271D 6281D 6381D 6391D Stäl 10 mm 10 mm 10 mm 13 mm 13 mm Træ 21 mm 25 mm 25 mm 25 mm 36 mm Kapacitet Træskrue | 5,1 mm x 38 mm 5,1 mm x 63 mm 6 mm x 75 mm Maskinskrue 6mm Omdrejninger Hoj 0-1 300 (ubelastet) (min!) Lav 0400 Længde 192 mm 200 mm 216 mm Vægt 14kg 15kg 1,6 kg 1,6kg 22kg Spænding D.C. 9,6 V DC.12V |DC.144V|DC.144V] DC.18V + Ret til tekniske ændringer forbeholdes. 7. En del materialer indeholder kemikalier, som kan + Bemærk: Data kan variere fra land til land. Tilsigtet anvendelse Denne maskine er beregnet til boring og iskruning af skruer itræ, metal og plastmaterialer. Sikkerhedsbestemmelser Af sikkerhedsgrunde bar De sætte Dem ind i de medfol- gende Sikkerhedsforskrifter. SPECIFIKKE SIKKERHEDSFORSKRIFTER LAD IKKE tilvænning eller kendskab til denne maskine (opnäet gennem gentaget brug) forhindre at sikkerhedsreglerne for boring overholdes. Hvis denne maskine anvendes uden hensyn til sikkerhe- den og pâ en forkert mäde, kan resultatet blive alvor- lig personskade.

1. Hold altid el-værktoj i dets gribeflader, när der

udfores et arbejde, hvor maskinen kan komme i Kontakt med skjulte el-ledninger eller dens egen ledning. Kontakt med en stromforende ledning, vil gore uafdækkede metaldele pà maskinen stromfo- rende og give operataren stod Sorg for, at De altid har sikkert fodfæste. Ved brug af maskinen i storre hojde bor De sikre Dem, at der ikke stär personer nedenunder arbejdsomrädet. Hold maskinen med begge hænder. Hold händtaget pâ god afstand af roterende dele. Læg ikke maskinen fra Dem, mens den stadig korer. Maskinen mâ kun kore, när den holdes med begge hænder. Ror ikke ved bor, skruebit eller emnet lige när arbejdet er afsluttet. Delene kan være ekstremt varme og forärsage forbrændinger. nes være giftige. Sorg for at forhindre inhalering af Stov og kontakt med huden. Folg fabrikantens ikkerhedstorskrifter. GEM DISSE FORSKRIFTER. ADVARSEL: MISBRUG eller forsommelse af at folge de i denne brugsveiledning givne sikkerhedsforskrifter kan fore til, at De kommer alvorligt til skade. VIGTIGE SIKKEHEDSFORSKRIFTER FOR BATTERIPATRON

1. Læs alle instruktioner og advarselsmærkater pâ

(1) batteriopladeren, (2) batteriet og (3) produk- tet, som anvender batterier. Lad være med at skille batteripatronen ad. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophed- ning, forbrændinger og endog eksplosion. Hvis du har féet batterielektrolyt i ojnene, skal du straks skylle den ud med rent vand og derefter sjeblikkeligt soge lægehjælp. | modsat fald kan resultatet blive, at du mister synet. Dæk altid batteriterminalerne med batteridæks- let, när batteripatronen ikke anvendes. Vær pâpasselig med ikke at komme til at kort- slutte batteripatronet (1) Ror ikke ved terminalerne med noget ledende materiale. (2) Undgä at opbevare batteripatronen i en beholder sammen med andre genstande af metal, som for eksempel som, monter og lig- nende.

(3) Udsæt ikke batteripatronen for vand elller regn. Kortslutning af batteriet kan være ärsag til en kraftig ogning af strommen, overophedning, mulige forbrændinger og endog maskinstop. 7... Opbevar ikke maskinen og batteripatronen pà et sted, hvor temperaturen kan nà eller overstige 50°C.

8. Lad være med at brænde batteriet, selv ikke i til-

fælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Batteripatronen kan eksplo- dere, hvis man forsoger at brænde den.

9. Lad være med at brænde batteriet eller udsætte

det for stod. GEM DISSE FORSKRIFTER. Tips til opnäelse af maksimal batterilevetid

1. Oplad altid batteripatronen, inden den er helt

afladet. Stop altid maskinen og oplad batteripatronen, hvis det bemærkes, at maskineffekten er dalende.

2. Genoplad aldrig_en fuldt opladet batteripatron.

Overopladning vil afkorte batteriets levetid.

3. Oplad batteripatronen ved stuetemperatur ved

10°C-40°C. Lad altid en varm batteripatron fà tid til at kole af, inden den oplades.

4. Oplad nikkel-metal-hydrid batteripatronen, hvis

den ikke skal anvendes i mere end seks mâne- der. FUNKTIONSBESKRIVELSE ADVARSEL: + Sorg altid for at maskinen er slukket, og at akkuen er taget ud, for der udfares justering eller kontrol af funkti- oner pà maskinen. Montering og afmontering af akku (Fig. 1) + Kontrollér altid, at maskinen er släet fra, for montering eller afmontering af akkuen. + For at fjerne akkuen trykkes samtidigt pâ knapperne pà begge sider af akkuen, mens denne trække ud af maskinen. + For at sætte en ny akku i, placeres denne, sà fjeren pà akkuen passer med noten i äbningen pà maskinen. Akkuen skubbes helt i bund, indtil den klikker pâ plads i begge sider. Kontrollér altid, at akkuen er helt fastläst ved at trække i den. + Brug aldrig magt, när akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert. Afbryderbetjening (Fig. 2) ADVARSEL: + For akkuen sættes i maskinen, bor det altid kontrolle- res, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, nâr den slippes. For at starte maskinen trykkes der blot pà afbryderen. Maskinens hastighed ages ved at age trykket pà afbryde- ren. Slip afbryderen for at stoppe.

Omlobsvælger (Fig. 3) Denne maskinen har en omlebsvælger, der kan ændre omlebsretningen. Skub omlobsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Nr omlobsvælgeren er i neutral position, kan afbryder- knappen ikke trykkes ind. ADVARSEL: + Kontrollér altid omlobsretningen, for arbejdet pâbegyn- des. + Brug kun omlobsvælgeren, när maskinen er helt stop- pet. Hvis omlobsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen. + När maskinen ikke er i brug, bar omlobsvælgeren altid sættes i neutral position. Hastighedsvælger (Fig. 4) For at ændre hastigheden skal maskinen forst slukkes. Skub derefter hastighedsvælgeren helt mod “2” for hoj hastighed og helt mod “1” for lav hastighed. Sorg for at hastighedsvælgeren er sat til den korrekt position, for arbejdet pâbegyndes. Anvend en passende hastighed til det pâgældende arbejde. ADVARSEL: + Sæt altid hastighedsvælgeren helt i position “1” eller “2”. Hvis maskinen anvendes med hastighedsvælgeren ï en position mellem “1” og “2”, kan det beskadige maskinen. + Brug ikke hastighedsvælgeren, mens maskinen korer. Maskinen kan blive beskadiget. Justering af drejningsmomentet (Fig. 5) Drejningsmomentet kan justeres i 17 trin ved at dreje justeringsringen, säledes at dens inddelinger er passet ind efter viseren pà maskinhuset. Drejningsmomentet er mindst, nâr tallet 1 stär ud for viseren, og hojst, när sym- bolet stär ud for viseren. Koblingen vil glide forbi forskellige drejningsmomenter, när der er indstillet mellem 1 og 16. Koblingen er konstru- eret säledes, at den ikke glider ved #-symbolet. For den egentlige anvendelse pâbegyndes, bar De fore- tage en preveskruning i materialet eller et lignende mate- riale for at fastslà, hvilket drejningsmoment, der er pâkrævet til det pâgældende arbejde. BEMÆRK: + Justeringsringen lâser ikke, när viseren kun er placeret halwejs mellem inddelingerne. SAMLING ADVARSEL: + Sorg altid for at maskinen er slukket, og at akkuen er taget ud for der gennemfores noget arbejde pà selve maskinen. Montering og afmontering af skruebit eller bor (Fig. 6) Drej omleberen mod uret for at âbne borepatronens kæber, Sæt værktojet sà langt ind i borepatronen som muligt. Drej omleberen med uret for at spænde værktojet fast For at afmontere værktojet holdes ringen fast og omlobe- ren drejes mod uret.

BRUG Brug som skruetrækker (Fig. 7) ADVARSEL: + Indstil justeringsringen til det rigtige drejningsmoment til det arbejde, der skal udfores. Anbring spidsen af skruebittet i skruehovedet og læg et let tryk pà maskinen. Start maskinen og og gradvist hastigheden. Slip afbryderen, sà snart momentkoblingen hores. ADVARSEL: + Skruebittet skal være sat helt ind i skruehovedet, og maskinen skal holdes lige pâ skruen. Ellers kan skruen/bittet blive beskadiget. BEMÆRK: + När der skrues træskruer, bor der laves forboringer for at gore det nemmere at skrue og for at undgä revne- dannelser i emnet. Se nedenstäende tabel. Nominel diameter pà | Anbefalet diameter pà træskruer (mm) forboring (mm) 3,1 2,0-2,2 3,5 2,2-2,5 3,8 2,5-2,8 4,5 2,9-3,2 4,8 3,1-3,4 5,1 3,3-3,6 5,5 3,7-3,9 5,8 4,0—4,2 6,1 42-44 Boring Drej farst justeringsringen, sà viseren viser mod f-mar- Keringen. Gà derefter frem som vist herunder. Boring itræ Ved boring i træ opnâs det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gar borin- gen lettere, idet den trækker boret ind i emnet. Boring i metal For at forhindre at værktojet skrider, när der startes pà et hul, bar der laves en fordybning med en kame og en hammer pà det sted, hvor hullet skal bores. Placer spid- sen af værktajet i fordybningen og start boringen. Anvend skæresmorelse, nâr der bores i metal. Undtaget er jern og messing, som skal bores torre. ADVARSEL: + Overdrevent tryk pâ maskinen vil ikke gore boringen hurtigere. 1 virkeligheden vil det kun medvirke til at beskadige spidsen pà værktojet, formindske maski- nens præstation og forkorte maskinens levetid. + MaskinenWærktojet udsættes for en voldsom vrid- ningspävirkning, när der brydes igennem emnet. Hold godt fast pà maskinen og udvis forsigtighed, när værk- tojet begynder at bryde gennem emnet. + Et værktoj, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsret- ning for at bakke hel ud. Værktojet kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast pà maskinen. + Mindre emner skal fastgores forsvarligt i en skruestik eller lignende. + Hvis maskinen anvendes, lige indtl akkuen er opbrugt, bor maskinen hvile i 15 minutter, far der fortsættes med en ny akku. VEDLIGEHOLDELSE ADVARSEL: + Sorg altid for at maskinen er slukket, og at akkuen er taget ud for der gennemfares noget arbejde pà selve maskinen. For at opretholde produktets SIKKERHED og PÂLIDE- LIGHED bor reparationer, anden vedligeholdelse eller justeringer altid udiores af et Makita Service Center, idet der altid bar anvendes Makita reservedele. TILBEHOR ADVARSEL: + Det folgende tilbehor og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehor eller ekstraudstyr kan udgore en risiko for person- skade. Anvend kun tilbehor og ekstraudstyr til det beskrevne formäl. His De har behov for yderligere detaljer om dette tilbe- hor, bedes De kontakte Deres lokale Makita Service Center. + Borebits + Brocas espirais + Gummibagskive + Polérpude (skumgummi) + Uldhætte + Forskellige typer af originale Makita-akkuer og opla- dere + Plasttransportkuffert

Model; 6261D, 6271D, 6281D, 6381D, 6391D Vi erklærer hermed pà eget ansvar, at dette produkt er i overensstemmelse med de folgende standarder i de normsættende dokumenter, EN60745, EN55014 i overensstemmelse med Rädets Direktiver 2004/108/EC og 98/87/EC.
