BRUGSANVISNING 6339D MAKITA

Knap Akku Afbryderknap Omdrejningsvælger Hastighedsvælger Funktionsmådevælgerarm Pil Justeringsring

Inddelinger Stålbånd Grebbase Sidegreb Fremsping Rille Omløber Bit

Bitholder Dybdestang Spændeskrue Slidgrænse Kulholderdæksel Skruetrækker

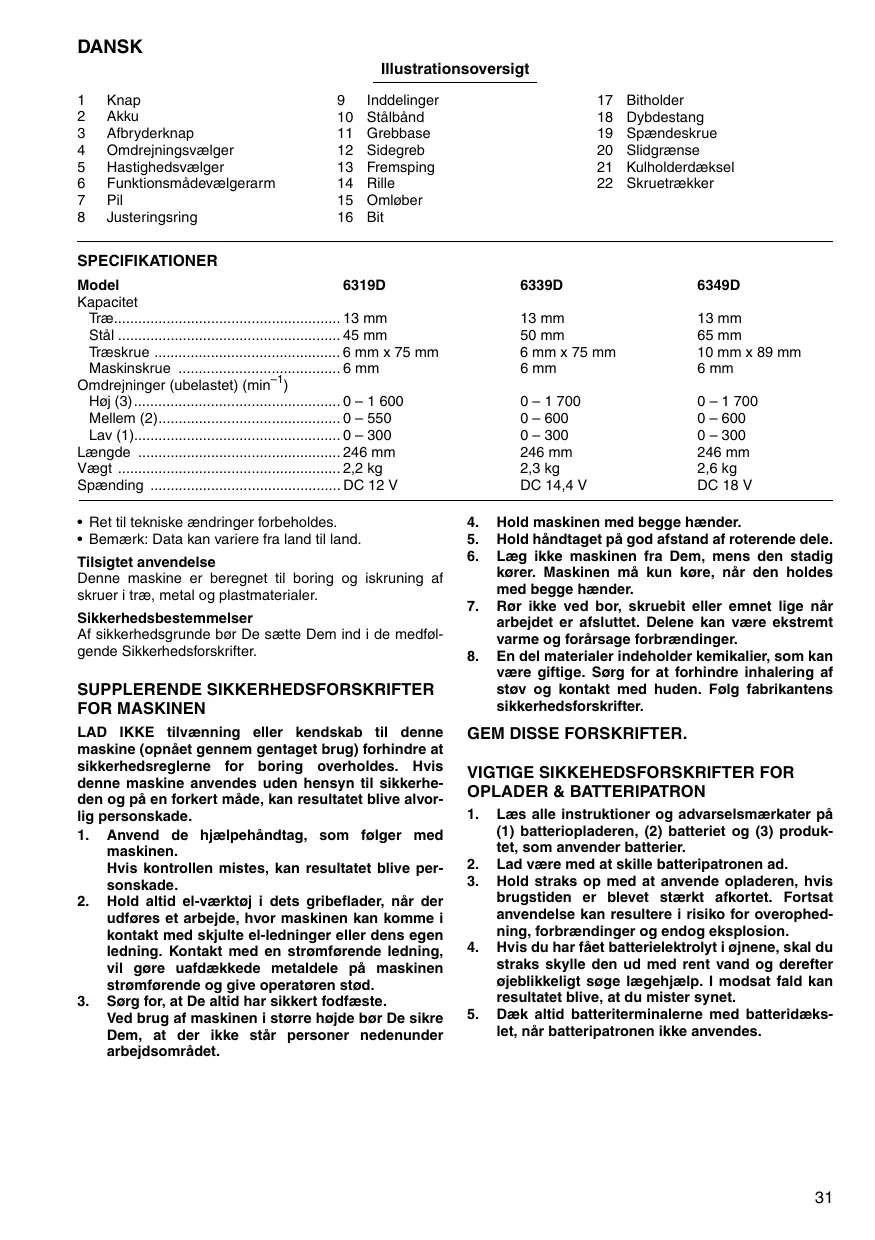

SPECIFIKATIONER Model 6319D Kapacitet Træ 13 mm Stål 45 mm Træskrue 6 mm x 75 mm Maskinskrue 6 mm Omdrejninger (ubelastet) (min–1) Høj (3) 0 – 1 600 Mellem (2) 0 – 550 Lav (1) 0 – 300 Længde 246 mm Vægt 2,2 kg Spænding DC 12 V • Ret til tekniske ændringer forbeholdes. • Bemærk: Data kan variere fra land til land. Tilsigtet anvendelse Denne maskine er beregnet til boring og iskruning af skruer i træ, metal og plastmaterialer. Sikkerhedsbestemmelser Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter.

SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR MASKINEN LAD IKKE tilvænning eller kendskab til denne maskine (opnået gennem gentaget brug) forhindre at sikkerhedsreglerne for boring overholdes. Hvis denne maskine anvendes uden hensyn til sikkerheden og på en forkert måde, kan resultatet blive alvorlig personskade. 1. Anvend de hjælpehåndtag, som følger med maskinen. Hvis kontrollen mistes, kan resultatet blive personskade. 2. Hold altid el-værktøj i dets gribeflader, når der udføres et arbejde, hvor maskinen kan komme i kontakt med skjulte el-ledninger eller dens egen ledning. Kontakt med en strømførende ledning, vil gøre uafdækkede metaldele på maskinen strømførende og give operatøren stød. 3. Sørg for, at De altid har sikkert fodfæste. Ved brug af maskinen i større højde bør De sikre Dem, at der ikke står personer nedenunder arbejdsområdet.

DC 18 V Hold maskinen med begge hænder. Hold håndtaget på god afstand af roterende dele. Læg ikke maskinen fra Dem, mens den stadig kører. Maskinen må kun køre, når den holdes med begge hænder. Rør ikke ved bor, skruebit eller emnet lige når arbejdet er afsluttet. Delene kan være ekstremt varme og forårsage forbrændinger. En del materialer indeholder kemikalier, som kan være giftige. Sørg for at forhindre inhalering af støv og kontakt med huden. Følg fabrikantens sikkerhedsforskrifter.

Læs alle instruktioner og advarselsmærkater på (1) batteriopladeren, (2) batteriet og (3) produktet, som anvender batterier. Lad være med at skille batteripatronen ad. Hold straks op med at anvende opladeren, hvis brugstiden er blevet stærkt afkortet. Fortsat anvendelse kan resultere i risiko for overophedning, forbrændinger og endog eksplosion. Hvis du har fået batterielektrolyt i øjnene, skal du straks skylle den ud med rent vand og derefter øjeblikkeligt søge lægehjælp. I modsat fald kan resultatet blive, at du mister synet. Dæk altid batteriterminalerne med batteridækslet, når batteripatronen ikke anvendes.

Vær påpasselig med ikke at komme til at kortslutte batteripatronen: (1) Rør ikke ved terminalerne med noget ledende materiale. (2) Undgå at opbevare batteripatronen i en beholder sammen med andre genstande af metal, som for eksempel søm, mønter og lignende. (3) Udsæt ikke batteripatronen for vand elller regn. Kortslutning af batteriet kan være årsag til en kraftig øgning af strømmen, overophedning, mulige forbrændinger og endog maskinstop. Opbevar ikke maskinen og batteripatronen på et sted, hvor temperaturen kan nå eller overstige 50°C. Lad være med at brænde batteriet, selv ikke i tilfælde, hvor det har lidt alvorlig skade eller er fuldstændig udtjent. Batteripatronen kan eksplodere, hvis man forsøger at brænde den. Lad være med at brænde batteriet eller udsætte det for stød.

GEM DISSE FORSKRIFTER. Tips til opnåelse af maksimal batterilevetid 1.

Oplad altid batteripatronen, inden den er helt afladet. Stop altid maskinen og oplad batteripatronen, hvis det bemærkes, at maskineffekten er dalende. Genoplad aldrig en fuldt opladet batteripatron. Overopladning vil afkorte batteriets levetid. Oplad batteripatronen ved stuetemperatur ved 10°C – 40°C. Lad altid en varm batteripatron få tid til at køle af, inden den oplades. Oplad nikkel-metal-hydrid batteripatronen, hvis den ikke skal anvendes i mere end seks måneder.

FUNKTIONSBESKRIVELSE FORSIGTIG: • Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen.

Montering og afmontering af akku (Fig. 1) • Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen. • For at fjerne akkuen trykkes samtidigt på knapperne på begge sider af akkuen, mens denne trække ud af maskinen. • For at sætte en ny akku i, placeres denne, så fjeren på akkuen passer med noten i åbningen på maskinen. Akkuen skubbes helt i bund, indtil den klikker på plads i begge sider. Kontrollér altid, at akkuen er helt fastlåst ved at trække i den. • Brug aldrig magt, når akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert.

Afbryderbetjening (Fig. 2) FORSIGTIG: • Før akkuen sættes i maskinen, bør det altid kontrolleres, at afbryderknappen fungerer korrekt og returnerer til “OFF” positionen, når den slippes.

For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryderen. Slip afbryderen for at stoppe.

Omløbsvælger (Fig. 3) Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind. FORSIGTIG: • Kontrollér altid omløbsretningen, før arbejdet påbegyndes. • Brug kun omløbsvælgeren, når maskinen er helt stoppet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen. • Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position.

Hastighedsvælger (Fig. 4) Denne maskine er forsynet med en hastighedsvælger med tre gear. For at ændre hastighed, skal man først afbryde maskinen og derefter trykke hastighedsvælgeren til stilling “1” for lav hastighed, stilling “2” for mellem hastighed eller stilling “3” for høj hastighed. Sørg for, at hastighedsvælgeren er sat i den korrekte stilling, inden arbejdet påbegyndes. Anvend den rigtige hastighed til det pågældende arbejde. BEMÆRK: Når der skiftes stilling fra “1” til “3” eller fra “3” til “1”, kan det være en lille smule svært at flytte hastighedsvælgeren. Tænd på dette tidspunkt for maskinen og kør den i et sekunds tid i stilling “2” og stop derefter maskinen og flyt hastighedsvælgeren til den ønskede stilling. FORSIGTIG: • Sæt altid hastighedsvælgeren helt til den korrekte stilling. Hvis maskinen anvendes med hastighedsvælgeren halvvejs mellem stilling “1”, “2” og “3”, kan resultatet blive, at maskinen lider skade. • Brug ikke hastighedsvælgeren, mens maskinen kører. Maskinen kan blive beskadiget.

Valg af funktionsmåde (Fig. 5) Denne maskine er udstyret med en funktionsmådevælgerarm. For at udføre boring, flyttes funktionsmådevælgerarmen til venstre (m-symbolet). For at udføre iskruning, skydes funktionsmådevælgerarmen til højre ( -symbolet). BEMÆRK: Når der skiftes stilling fra til m, kan det være en lille smule svært at flytte funktionsmådevælgerarmen. Tænd på dette tidspunkt for maskinen og kør den i et sekunds tid i stilling og stop derefter maskinen og flyt hastighedsvælgeren til den ønskede stilling. FORSIGTIG: • Flyt altid funktionsmådevælgerarmen hele vejen til stillingen for den ønskede funktion. Hvis maskinen anvendes med armen placeret halvvejs mellem funktionssymbolerne, kan resultatet blive, at maskinen lide skade. • Anvend ikke funktionsmådevælgerarmen, mens maskinen er igang. Dette kan bevirke, at maskinen lider skade.

Justering af drejningsmomentet (Fig. 6) Drejningsmomentet kan justeres i 16 trin ved at dreje justeringsringen, således at dens inddelinger er rettet ind efter pilen på maskines krop. Flyt først funktionsmådevælgerarmen til stillingen med -symbolet. Fastgøringsmomentet er mindst muligt, når tallet 1 står ud for pilen og størst muligt, når tallet 16 står ud for pilen. Koblingen vil glide ved forskellige momentniveauer i stillingen 1 til 16. Inden du begynder at anvende maskinen, skal du skrue en prøveskrue i materialet eller i et stykke tilsvarende materiale for at bestemme, hvilket tilspændingsniveau der kræves til et bestemt arbejde.

BEMÆRK: • Skruebittet skal være sat helt ind i skruehovedet, og maskinen skal holdes lige på skruen. Ellers kan skruen/bittet blive beskadiget. • Når der skrues træskruer, bør der laves forboringer for at gøre det nemmere at skrue og for at undgå revnedannelser i emnet. Se nedenstående tabel. Nominel diameter på træskruer (mm)

Anbefalet diameter på forboring (mm)

BEMÆRK: • Indstillingsringen låses ikke, hvis pilen kun står halvvejs mellem gradangivelserne.

SAMLING FORSIGTIG: • Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

Montering af sidegrebet (hjælpehåndtag) (Fig. 7)

Anvend altid sidegrebet, så der opnås sikkerhed under arbejdet. Monter altid sidegrebet ind således, at frempringene på grebbasen passer ind mellem rillerne på maskincylinderen. Stram derefter grebet ved at dreje det i retningen med uret.

BEMÆRK: • Hvis maskinen anvendes lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter før der fortsættes med en ny akku.

Montering og afmontering af skruebit eller bor

Drej omløberen i retningen mod uret for at åbne borepatronens kæber. Sæt bitset så langt ind i borepatronen som muligt. Drej omløberen i retningen med uret. For at afmontere bitset, drejes omløberen i retningen mod uret. (Fig. 8) Når skruebitset ikke anvendes, skal det opbevares i bitholderen. Bits, som er 45 mm lange, kan opbevares her. (Fig. 9)

Boring i træ Ved boring i træ opnås det bedste resultat med træbor udstyret med en centerspids. Centerspidsen gør boringen lettere, idet den trækker boret ind i emnet.

Justerbar dybdestang (ekstraudstyr) (Fig. 10) Den justerbare dybdestang anvendes ved boring af huller af samme dybde. Løsn spændeskruen, sæt i den ønskede stilling, og stram derefter spændeskruen.

BRUG Brug som skruetrækker (Fig. 11) Flyt først funktionsmådevælgerarmen til stillingen med -symbolet og vælg fastgøringsmomentet. Anbring spidsen af skruebittet i skruehovedet og læg et let tryk på maskinen. Start maskinen og øg gradvist hastigheden. Slip afbryderen, så snart momentkoblingen høres.

Flyt først funktionsmådevælgerarmen til stillingen med msymbolet.

Boring i metal For at forhindre at værktøjet skrider, når der startes på et hul, bør der laves en fordybning med en kørne og en hammer på det sted, hvor hullet skal bores. Placer spidsen af værktøjet i fordybningen og start boringen. Anvend skæresmørelse, når der bores i metal. Undtaget er jern og messing, som skal bores tørre. FORSIGTIG: • Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, formindske maskinens præstation og forkorte maskinens levetid. • Maskinen/værktøjet udsættes for en voldsom vridningspåvirkning, når der brydes igennem emnet. Hold godt fast på maskinen og udvis forsigtighed, når værktøjet begynder at bryde gennem emnet. • Et værktøj, der har sat sig fast, kan nemt fjernes ved at sætte omdrejningsvælgeren til modsat omdrejningsretning for at bakke helt ud. Værktøjet kan dog bakke ukontrollabelt ud, hvis der ikke holdes godt fast på maskinen. • Mindre emner skal fastgøres forsvarligt i en skruestik eller lignende. • Hvis maskinen anvendes, lige indtil akkuen er opbrugt, bør maskinen hvile i 15 minutter, før der fortsættes med en ny akku.

VEDLIGEHOLDELSE FORSIGTIG: • Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

Udskiftning af kulbørsterne (Fig. 12 og 13) Tag kulbørsterne ud og efterse dem periodisk. Kullene skal udskiftes, når de er slidt ned til slidgrænsen. Hold kulbørsterne rene, så de altid passer ind i hullerne. Begge kulbørster bør udskiftes parvis og samtidigt. Anvend kun identiske kulbørster. Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kulbørster ud, sæt de nye i, og fastgør kuldækslerne. For at opretholde produktets SIKKERHED og PÅLIDELIGHED bør reparationer, anden vedligeholdelse eller justeringer altid udføres af et Makita Service Center, idet der altid bør anvendes Makita reservedele.

TILBEHØR FORSIGTIG: • Det følgende tilbehør og ekstraudstyr er anbefalet til brug med Deres Makita maskine, der er beskrevet i denne brugsanvisning. Anvendelse af andet tilbehør eller ekstraudstyr kan udgøre en risiko for personskade. Anvend kun tilbehør og ekstraudstyr til det beskrevne formål. Hvis De har behov for yderligere detaljer om dette tilbehør, bedes De kontakte Deres lokale Makita Service Center. • • • • • •

Borebits Scruebits Gummibagskive Polérpude (skumgummi) Uldhætte Forskellige typer af originale Makita-akkuer og opladere

DANSK For model 6319D Kun for lande i Europa Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745-2-1: Lydtryksniveau (LpA): 71 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 85 dB (A). Bær høreværn. Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745-2-1: Arbejdsindstilling: Boring i metal Vibrationsafgivelse (ah,D): 2,5 m/s2 eller mindre

DANSK For model 6339D Kun for lande i Europa Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745-2-1: Lydtryksniveau (LpA): 70 dB (A) eller mindre Støjniveauet under arbejde kan overstige 85 dB (A). Bær høreværn. Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745-2-1: Arbejdsindstilling: Boring i metal Vibrationsafgivelse (ah,D): 2,5 m/s2 eller mindre

DANSK For model 6349D Kun for lande i Europa Lyd Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745-2-1: Lydtryksniveau (LpA): 73 dB (A) Usikkerhed (K): 3 dB (A) Støjniveauet under arbejde kan overstige 85 dB (A). Bær høreværn. Vibration Vibrations totalværdi (tre-aksial vektorsum) bestemt i overensstemmelse med EN60745-2-1: Arbejdsindstilling: Boring i metal Vibrationsafgivelse (ah,D): 2,5 m/s2 eller mindre
