MANUAL DE UTILIZADOR 6339D MAKITA

Manual de instruções

Brocas Puntas de atornillar Conjunto de lijadora de goma Tambor de espuma para pulir Gorra de algodón Diferentes tipos de baterías y cargadores genuinos de Makitaó

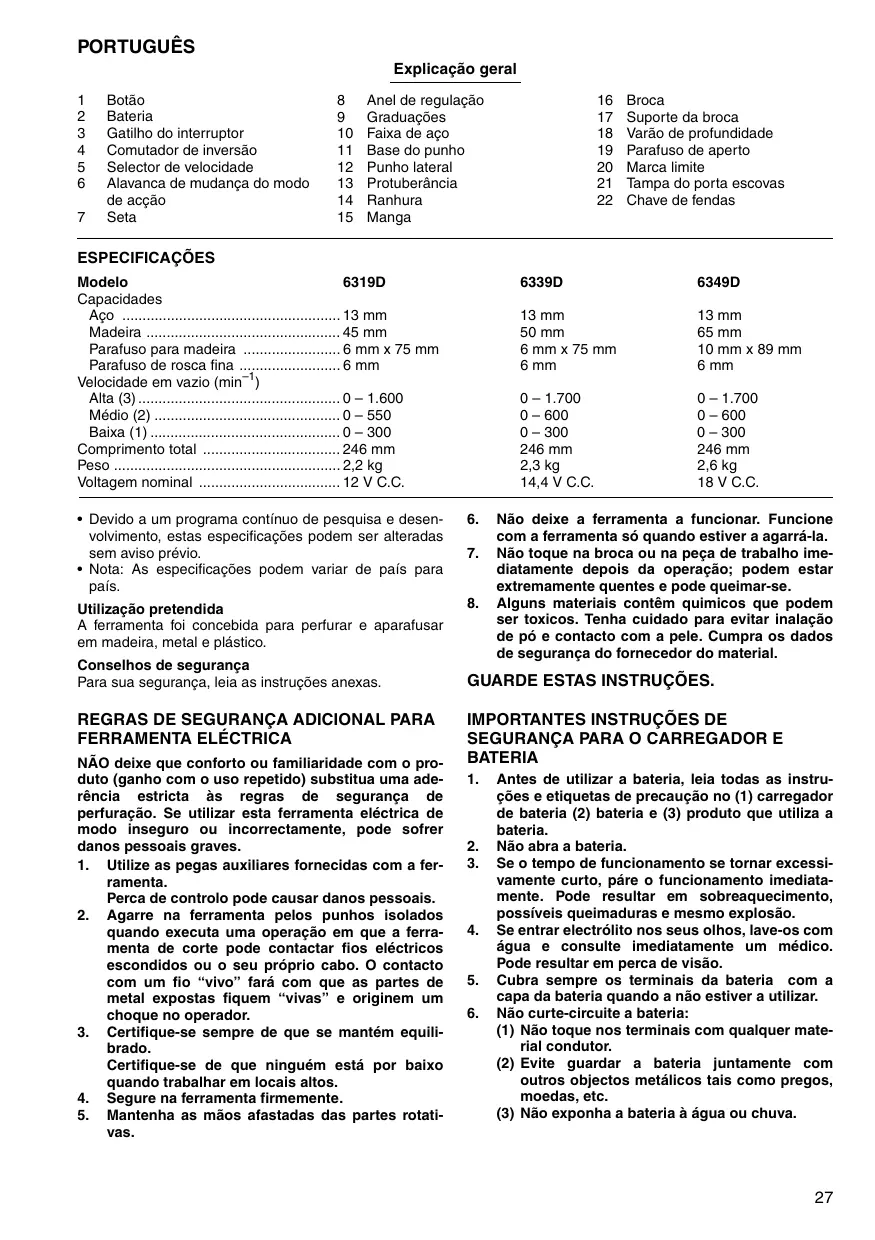

PORTUGUÊS Explicação geral 1 2 3 4 5 6 7

Botão Bateria Gatilho do interruptor Comutador de inversão Selector de velocidade Alavanca de mudança do modo de acção Seta

8 9 10 11 12 13 14 15

Anel de regulação Graduações Faixa de aço Base do punho Punho lateral Protuberância Ranhura Manga

16 17 18 19 20 21 22

Broca Suporte da broca Varão de profundidade Parafuso de aperto Marca limite Tampa do porta escovas Chave de fendas

ESPECIFICAÇÕES Modelo 6319D Capacidades Aço 13 mm Madeira 45 mm Parafuso para madeira 6 mm x 75 mm Parafuso de rosca fina 6 mm Velocidade em vazio (min–1) Alta (3) 0 – 1.600 Médio (2) 0 – 550 Baixa (1) 0 – 300 Comprimento total 246 mm Peso 2,2 kg Voltagem nominal 12 V C.C. • Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio. • Nota: As especificações podem variar de país para país.

Utilização pretendida A ferramenta foi concebida para perfurar e aparafusar em madeira, metal e plástico.

Conselhos de segurança Para sua segurança, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAL PARA FERRAMENTA ELÉCTRICA NÃO deixe que conforto ou familiaridade com o produto (ganho com o uso repetido) substitua uma aderência estricta às regras de segurança de perfuração. Se utilizar esta ferramenta eléctrica de modo inseguro ou incorrectamente, pode sofrer danos pessoais graves. 1. Utilize as pegas auxiliares fornecidas com a ferramenta. Perca de controlo pode causar danos pessoais. 2. Agarre na ferramenta pelos punhos isolados quando executa uma operação em que a ferramenta de corte pode contactar fios eléctricos escondidos ou o seu próprio cabo. O contacto com um fio “vivo” fará com que as partes de metal expostas fiquem “vivas” e originem um choque no operador. 3. Certifique-se sempre de que se mantém equilibrado. Certifique-se de que ninguém está por baixo quando trabalhar em locais altos. 4. Segure na ferramenta firmemente. 5. Mantenha as mãos afastadas das partes rotativas.

Não deixe a ferramenta a funcionar. Funcione com a ferramenta só quando estiver a agarrá-la. Não toque na broca ou na peça de trabalho imediatamente depois da operação; podem estar extremamente quentes e pode queimar-se. Alguns materiais contêm quimicos que podem ser toxicos. Tenha cuidado para evitar inalação de pó e contacto com a pele. Cumpra os dados de segurança do fornecedor do material.

Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria. Não abra a bateria. Se o tempo de funcionamento se tornar excessivamente curto, páre o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão. Se entrar electrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão. Cubra sempre os terminais da bateria com a capa da bateria quando a não estiver a utilizar. Não curte-circuite a bateria: (1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objectos metálicos tais como pregos, moedas, etc. (3) Não exponha a bateria à água ou chuva.

Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se. Não guarde a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50°C. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo. Tenha cuidado para não deixar cair ou dar pancadas na bateria.

Carregue a bateria antes que esteja completamente descarregada. Páre sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria. Carregue a bateria à temperatura ambiente de 10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar. Carregue a bateria de Niquel Metal Hidreto quando não a utilizar durante mais do que seis meses.

DESCRIÇÃO FUNCIONAL PRECAUÇÃO: • Cerifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de regular ou verificar qualquer função na ferramenta.

Instalar ou retirar a bateria (Fig. 1) • Desligue sempre a ferramenta antes de colocar ou retirar a bateria. • Para retirar a bateria, tire-a da ferramenta enquanto pressiona os botões em ambos os lados da bateria. • Para colocar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para o seu lugar. Coloque-a sempre completamente até que fique presa no lugar com um pequeno clique. Se assim não for, pode acidentalmente cair da ferramenta ferindo-o a si ou alguém próximo. • Não utilize força quando coloca a bateria. Se a bateria não deslizar facilmente é porque não está colocada correctamente.

Acção do interruptor (Fig. 2) PRECAUÇÃO: • Antes de colocar a bateria na ferramenta certifique-se de que o gatilho funciona correctamente e volta para a posição “OFF” (desligado) quando o solta. Para ligar a ferramenta carregue simplesmente no atilho. A velocidade da ferramenta aumenta quando aumenta a pressão no gatilho. Liberte o gatilho para parar.

Acção do comutador de inversão (Fig. 3) Esta ferramenta tem um comutador de inversão para mudar a direcção de rotação. Pressione a alavanca do comutador de inversão no lado A para rotação para a direita ou no lado B para rotação para a esquerda. Quando a alavanca do interruptor está na posição neutra, não pode carregar no gatilho.

PRECAUÇÃO: • Verifique sempre a direcção de rotação antes da operação. • Só utilize o comutador de inversão quando a ferramenta estiver completamente parada. Mudar a direcção de rotação antes da ferramenta parar pode estragá-la. • Quando não está a funcionar com a ferramenta, coloque sempre o comutador de inversão na posição neutra.

Mudança de velocidade (Fig. 4) Esta ferramenta tem uma alavanca de mudança de velocidade com três mudanças. Para mudar a velocidade, primeiro desligue a ferramenta e em seguida deslize a alavanca de mudança de velocidade para a posição “1” para baixa velocidade, posição “2” para velocidade média ou posição “3” para alta velocidade. Certifique-se de que a alavanca de mudança de velocidade está colocada na posição correcta antes da operação. Utilize a velocidade correcta para o seu trabalho. NOTA: Quando muda a posição de “1” para “3” ou de “3” para “1” pode ser um pouco dificil deslizar a alavanca de mudança de velocidade. Nesse caso, ligue a ferramenta e funcione durante 1 segundo na posição “2” e em seguide páre a ferramenta e deslize para a posição desejada. PRECAUÇÃO: • Coloque sempre a alavanca de mudança de velocidade completamente na posição correcta. Se funcionar com a ferramenta com a alavanca de mudança de velocidade posicionada entre a posiçâo “1”, “2” ou “3” pode estragar a ferramenta. • Não utilize o selector de velocidade enquanto a ferramenta está funcionar. Pode estragar a ferramenta.

Selecção do modo de acção (Fig. 5) Esta ferramenta tem uma alavanca de mudança do modo de acção. Para perfuração, deslize a alavanca de modo de acção para a esquerda (símbolo m). Para aparafusamento, deslize a alavanca de modo de acção para a direita (símbolo ). NOTA: Quando muda a posição de para m pode ser um pouco dificil deslizar a alavanca de mudança do modo de acção. Nesse caso, ligue a ferramenta e funcione durante 1 segundo na posição e em seguide páre a ferramenta e deslize para a posição desejada. PRECAUÇÃO: • Deslize sempre a alavanca de mudança do modo de acção completamente para a posição do modo desejado. Se funcionar com a ferramenta com a alavanca posicionada entre dois símbolos de modo, pode estragar a ferramenta. • Não use a alavanca de mudança do modo de acção quando a ferramenta está a funcionar. Pode estragar a ferramenta.

Regulação do binário de aperto (Fig. 6) O binário de aperto pode ser regulado em 16 posições rodando o anel de regulação de modo a que as graduações fiquem alinhadas com a seta no corpo da máquina. Primeiro, deslize a alavanca de mudança do modo de acção para a posição do símbolo . O binário de aperto é mínimo quando o número 1 está alinhado com a seta, e máximo quando o número 16 está alinhado com a seta. A embreagem deslizará a vários níveis de binário quando colocada num número de 1 a 16. Antes da operação real, perfure um parafuso experimental no seu material ou num material idêntico para determinar qual o nível de binário requerido para uma aplicação particular.

• Quando aparafusa parafusos para madeira, faça primeiro um orifício piloto para tornar o aparafusamento mais simples e evitar que a peça de trabalhe lasque. Veja a tabela abaixo. Diâmetro nominal do parafuso para madeira (mm)

Tamanho recomendado do orifício piloto (mm)

NOTA: • O anel de regulação não bloqueia quando a seta está posicionada a meio entre duas graduações.

PRECAUÇÃO: • Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de efectuar qualquer inspecção e manutenção.

Instalação do punho lateral (pega auxiliar) (Fig. 7) Utilize sempra o punho lateral para se assegurar de uma operação segura. Insira o punho lateral de modo a que as protuberâncias na base do punho encaixem entre as ranhuras no tambor da ferramenta. Em seguida aperte a punho rodando-o para a esquerda.

Instalar ou retirar a broca de aparafusar ou a broca de perfurar Rode a manga para a esquerda para abrir as garras do mandril. Coloque a broca no mandril o mais fundo possível. Rode a manga para a direita para apertar o mandril. Para retirar a broca, rode a manga para a esquerda. (Fig. 8) Quando não utiliza a broca de aparafusar, mantenha-a nos suportes da broca. Pode guardar brocas até 45 mm de comprimento. (Fig. 9)

Varão de profundidade regulável (acessório) (Fig. 10) O varão de profundidade regulável é utilizado para perfurar orificios de profundidade uniforme. Solte o parafuso de aperto, coloque na posição desejada e em seguida aperte o parafuso de aperto.

OPERAÇÃO Operação de aparafusar (Fig. 11) Primeiro, deslize a alavanca de mudança do modo de acção para o símbolo e seleccione o binário de aperto. Coloque a ponta da broca de aparafusar na cabeça do parafuso e aplique pressão na ferramenta. Comece com a ferramenta devagar e em seguida aumente gradualmente a velocidade. Liberte o gatilho assim que o aperto estiver feito. NOTA: • Certifique-se de que a broca de aparafusar está colocada direita na cabeça do parafuso ou o parafuso e/ou a broca podem estragar-se.

NOTA: • Se a ferramenta funcionar continuamente até que a bateria fique descarregada, deixe-a descansar durante 15 minutos antes de continuar com uma bateria carregada.

Operação de perfuração Primeiro, deslize a alavanca de mudança do modo de acção para o símbolo m. Perfuração em madeira Quando perfura em madeira obtém melhores resultados com perfuradores para madeira que tenham um parafuso guia. O parafuso guia torna a perfuração mais fácil empurrando a broca para a peça a trabalhar. Perfuração em metal Para evitar que a broca deslize quando começa um buraco, faça um entalhe com um furador e martelo no ponto a ser perfurado. Coloque a ponta da broca no entalhe e comece a perfuração. Utilize um lubrificante para corte quando perfura metal. As excepções são ferro e latão que devem ser perfurados em seco. PRECAUÇÃO: • Pressão excessiva na ferramenta não aumentará a velocidade de perfuração. De facto, pressão excessiva só servirá para estragar a ponta da broca, diminuir o rendimento da ferramenta e diminuir a sua vida útil. • É exercida uma enorme força na ferramenta/broca quando acaba o buraco. Agarre na ferramenta firmemente e tenha cuidado quando a broca começa a atravessar a peça de trabalho. • Se a broca ficar presa, pode retirá-la muito simplesmente colocando o comutador de inversão para inverter a rotação e fazer com que a broca ande para trás. No entanto a ferramenta pode recuar abruptamente se não lhe estiver a pegar firmemente. • Prenda sempre peças pequenas num torno ou num mecanismo semelhante. • Se a ferramenta funcionar continuamente até que a bateria esteja descarregada, deixe a ferramenta descansar durante 15 minutos antes de continuar com uma bateria carregada.

MANUTENÇÃO PRECAUÇÃO: • Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspecção ou manutenção.

Substituição das escovas de carvão (Fig. 12 e 13) Desmonte e verifique as escovas de carvão regularmente. Substitua-as quando estas apresentarem um desgaste até à marca limite. Mantenha as escovas de carvão limpas e soltas, podendo deslizar nos suportes. Ambas as escovas de carvão devem ser substituídas em simultâneo. Utilize exclusivamente escovas de carvão idênticas. Recorra a uma chave de fendas para retirar as tampas dos suportes de escovas. Retire as escovas de carvão gastas, introduza as novas e fixe as tampas dos suportes. Para manter a SEGURANÇA e FIABILIDADE do produto, reparações, qualquer manutenção ou regulação deve ser executada por Serviços de Assistência Autorizados da Makita, utilizando sempre peças de substituição Makita.

ACESSÓRIOS PRECAUÇÃO: • Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados. Se precisar de ajuda para obter mais informações relativos a estes acessórios, entre em contacto com o centro de assistência Makita local. • • • • • •

Brocas de perfurar Brocas de aparafusar Conjunto de almofada de borracha Almofada de espuma para polir Boina de lã Vários tipos de baterias Makita e carregadores

DECLARAÇÃO DE CONFORMIDADE DA CE Modelo; 6319D, 6339D, 6349D Declaramos sob inteira responsabilidade que este produto obedece às seguintes normas de documentos normalizados, EN60745, EN55014 de acordo com as directivas 2004/108/CE e 98/37/CE do Conselho.

Ruído A característica do nível de ruído A determinado de acordo com EN60745-2-1: Nível de pressão de som (LpA): 71 dB (A) Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 85 dB (A). Utilize protectores para os ouvidos. Vibração Valor total da vibração (soma vectorial tri-axial) determinada conforme EN60745-2-1: Modo de funcionamento: Perfuração em metal Emissão de vibração (ah,D): 2,5 m/s2 ou inferior

Ruído A característica do nível de ruído A determinado de acordo com EN60745-2-1: Nível de pressão de som (LpA): 70 dB (A) ou inferior O nível de ruído durante o trabalho pode exceder 85 dB (A). Utilize protectores para os ouvidos. Vibração Valor total da vibração (soma vectorial tri-axial) determinada conforme EN60745-2-1: Modo de funcionamento: Perfuração em metal Emissão de vibração (ah,D): 2,5 m/s2 ou inferior

Ruído A característica do nível de ruído A determinado de acordo com EN60745-2-1: Nível de pressão de som (LpA): 73 dB (A) Variabilidade (K): 3 dB (A) O nível de ruído durante o trabalho pode exceder 85 dB (A). Utilize protectores para os ouvidos. Vibração Valor total da vibração (soma vectorial tri-axial) determinada conforme EN60745-2-1: Modo de funcionamento: Perfuração em metal Emissão de vibração (ah,D): 2,5 m/s2 ou inferior
